9x7x7m 尖峰屋顶桁架系统，带双 2m 扬声器翼（铝制插口桁架）

5 0 评价

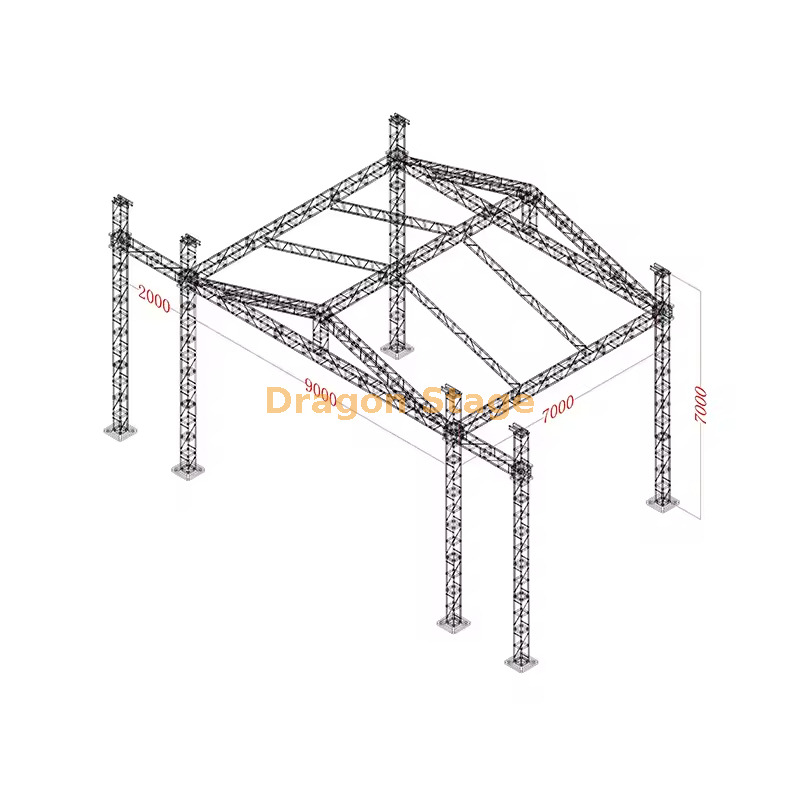

9m×7m×7m尖顶屋架，带有2×2m侧扬声器翼。紧凑型铝制舞台屋顶，适合小型音乐会、活动和节日。

原价：￥ 64608


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

包装重量：1750kg

包装量：10CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
9.00 m梁（前线）	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
6.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	6个面孔	CS289×289			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	.90 m	50×3.0	CS289×289	2个
7.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
4.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	4pcs
4.70 m梯形桁架	6组	3.00 m	50×3.0	CL30,289*50	6pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	6pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			12％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		126.46	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS289×289	0pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
6.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

带有双 2m 扬声器翼的 9m × 7m × 7m 峰值屋顶桁架系统是一种多功能、紧凑的户外屋顶解决方案，非常适合中小型音乐会、节日、企业活动、婚礼和社区表演。

其经典的尖顶屋顶设计提供了出色的天气保护和防风能力，而两侧的集成 2 米侧翼为线阵列扬声器或侧面照明提供了专用的悬挂点，从而无需单独的 PA 塔。该地面支撑系统由高强度 6061 铝制插口桁架和快速锥形连接器构成，在高度便携的包装中提供 9 米的前宽、7 米的深度和 7 米的宽敞内部高度，具有坚固的负载能力。

它易于运输，只需少量人员即可快速组装，对于需要专业外观的舞台屋顶和内置音频支持、适合较小场地或预算而不影响质量或功能的租赁公司和活动组织者来说，它是理想的选择。可选配 PVC 天篷、舞台平台和配件。

专业 9x7x7m 尖峰屋顶桁架系统，带双 2m 扬声器翼

1。简介

对于地区节日组织者和制作租赁公司来说，能够在紧凑的占地面积内提供“大舞台”视听体验是一项主要的竞争优势。 DragonStage 的 9x7x7m 峰值屋顶桁架系统经过精心设计，旨在提供具有时尚、专业外形的大容量索具环境。该系统拥有 63 平方米的覆盖面积和 7 米的垂直间隙，针对中型音乐会和企业活动进行了优化。双2米扬声器翼的集成允许在主要表演区域之外悬挂专业线阵列，确保观众视线清晰和卓越的声学覆盖。

2. 挑战与解决方案

户外制作中反复出现的挑战是在不牺牲舞台空间的情况下安全管理重型音频设备。 DragonStage 通过在结构设计中融入两个专用的 2m 翼来解决这个问题，为线阵列提供稳定的悬挂点，在结构上与主 4 柱网格保持平衡。另一个重大障碍是在不可预测的天气期间出现积水的风险；平屋顶很快就会成为安全隐患。我们的 9x7m 系统采用高张力 Peak Roof 几何形状，可确保立即排出水。对于未铺砌地形上的安装，该系统包括重型可调节调平千斤顶，确保 7 米长的支柱在草地、砾石或倾斜路面上保持完全垂直和稳定。

3. 主要特性和优点

9x7x7m 系统由航空级 6082-T6 铝合金制成。这种材料是专业桁架的国际标准，具有卓越的强度重量比和天然的抗环境氧化能力（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该结构采用高精度插口（锥形）连接系统。与螺栓桁架不同，插口连接无需工具，并且组装速度显着加快，这对于满足紧张的节日日程至关重要。根据临时结构的国际安全标准，地面支撑塔设计允许将整个网格安装在腰部高度，然后安全吊装到 7 米的峰值，最大限度地降低高空作业的风险（来源： https: //www.prolight-sound.com ）。

该桁架还专为与我们的模块化铝制舞台平台完美协同而设计。这些甲板具有18毫米防滑表面和高承载能力，提供了与高架尖顶屋顶的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
