15x12x9m专业铝制地面支撑照明桁架（9m高）

5 0 评价

重型 15m x 12m 铝制活动照明桁架系统高 9m。这种专业的地面支撑结构专为大型音乐会、展览和节日灯光设备而设计。

原价：￥ 65960


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

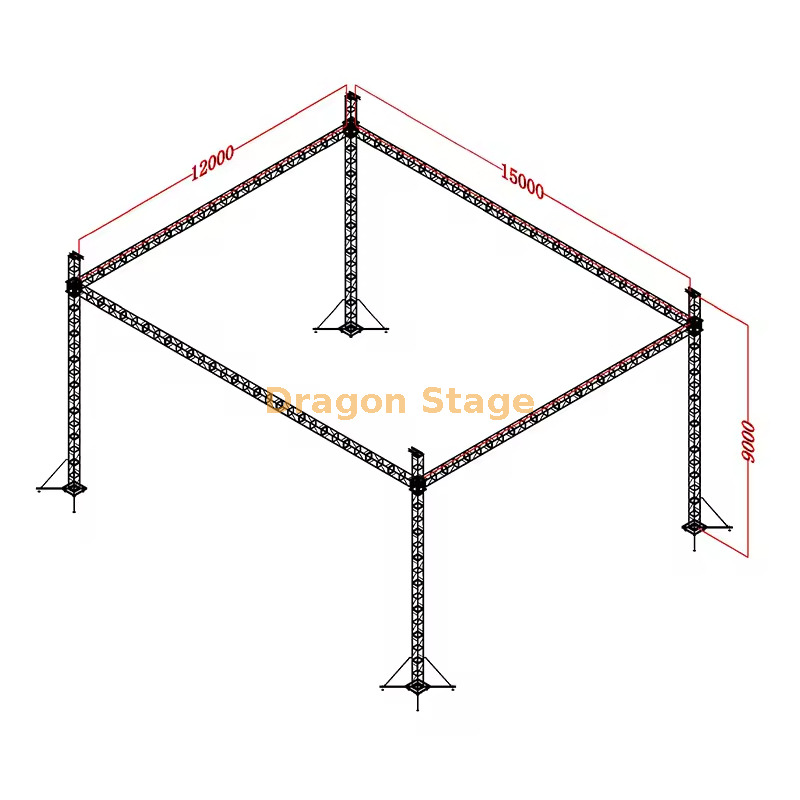

15x12x9m 专业铝制地面支撑照明桁架

包装重量：1850kg

包装量：25cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	2套	3.00 m	50×4.0	CS520×760	10pcs
		2.00 m	50×4.0	CS520×760	0pcs
		1.00 m	50×4.0	CS520×760	0pcs
12.00 m梁（侧）	2套	3.00 m	50×4.0	CS520×760	8pcs
		2.00 m	50×4.0	CS520×760	0pcs
		1.00 m	50×4.0	CS520×760	0pcs
8.00 m支柱	4组	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	4pcs
		1.00 m	50×3.0	CS389×389	0pcs
梁立方体	6个面孔	CS520×760			0pcs
框架塔	钉袖块				4pcs
	钢基L。				4pcs
	顶部L。				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs

这款 专业 15m x 12m 铝制照明桁架系统 为大型活动制作提供了大规模、高容量的索具解决方案。该系统采用四塔地面支撑配置设计，旨在安全提升大量照明、音频和视频设备。

广阔的尺寸：提供 15 米长和 12 米深的大型占地面积以及专业的 9 米高度，为不同的舞台设置提供最大的顶部间隙。
高稳定性地面支撑： 该结构采用四个重型垂直塔，配备 大跨度支腿 和稳定的底板，以确保重载下的结构完整性和平衡。
模块化箱式桁架结构： 该系统采用优质铝桁架段构建，旨在方便运输和在任何场地进行高效组装。
多功能索具框架： 矩形周边提供连续的高架索具点，非常适合复杂的照明设计、大型横幅或支撑二级舞台元素。
工业耐用性： 由优质 6061-T6 铝合金制成，具有卓越的强度重量比和耐环境磨损的专业表面处理。

专业15x12x9m铝制地面支撑照明桁架系统（9m高）

1。简介

对于大型节日制作和体育场规模的音乐会，架空结构是现场最重要的资产。 DragonStage 的 15x12x9m 专业铝制地面支撑照明桁架系统是一款精英工程解决方案，可提供 180 平方米的大型覆盖表演区域。该系统具有 9 米的垂直间隙，专为照明、音频和大型 LED 屏幕的大容量安装而设计。该系统利用传统的重型螺栓连接和专业的地面支撑塔，提供满足最苛刻的旅行骑手所需的结构稳定性和技术灵活性。

2. 挑战与解决方案

15 米水平跨度的主要挑战是控制结构偏转——铝在自身重量和操纵技术载荷作用下自然弯曲的趋势。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，该铝合金经过固溶热处理和冷加工，比标准 T6 合金具有显着更高的屈服强度和硬度。 9米高室外结构的另一个主要问题是侧向风稳定性；我们的地面支撑系统采用加固塔底座、加长支腿和重型调平千斤顶，确保重心安全。为了防止如此大的屋顶跨度积水，该系统包括一个高张力、倾斜的 PVC 天篷，可确保在不可预测的天气条件下立即排出水。

3. 主要特性和优点

15x12x9m 系统由航空级制成 6061-T8 铝合金。这种特殊材料是大跨度索具的首选，因为它在多年的重型专业使用中提供了卓越的刚性和抗结构“蠕变”能力（来源： https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统具有专业的4塔或6塔地面支撑配置。这使得整个 15x12 米网格能够在腰部高度完全安装照明、音频线阵列和布线，然后安全吊装到 9 米高的顶点。根据临时结构的国际安全标准，重型螺栓连接系统的使用在每个接头处提供大量表面接触，确保重型应用中可能具有最刚性的结构连接（来源： https: //www.plasa.org ）。

为了提供完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18 毫米防滑表面和高承载能力，创造了与高架钻机的专业等级相匹配的稳定基础（来源： https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
