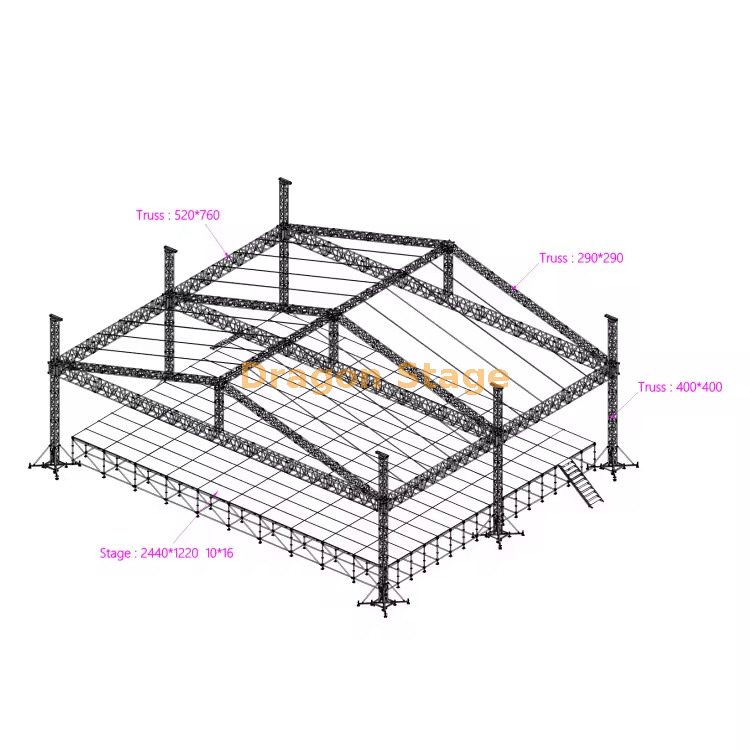

Sound 铝合金便携式舞台灯光桁架 16x12x12m

5 0 评价

用于节日音响和灯光的重型铝桁架

原价：￥ 136980


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装量：27CBM

包装重量：2850kg

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
16.00 m光束（前线）	3组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	6pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m支柱	6组	3.00 m	50×3.0	CS289×289	18pcs
		2.00 m	50×3.0	CS289×289	6pcs
		1.00 m	50×3.0	CS289×289	0pcs
框架塔	钉袖块S				6pcs
	钢基s				6pcs
	顶部s				6pcs
	T2，电机，中国品牌，负载：1000kg，链条长度：25m，提升速度：3.2m/min， 380V-3相，输出：750W，电机等级：F，机身				6pcs
	T3，电动葫芦控制器，1台可控制8台电机。				1pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.60 m	50×3.0	CS289×289	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
8.20 m斜梁	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		2.20 m	50×3.0	CS289×289	6pcs
8.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	16pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		2.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		312.16	1pcs

专业16x12x12米音响灯光铝制舞台屋顶桁架系统

1。简介

对于体育场级演出和大型户外节日来说，高度和跨度是舞台设计中最关键的两个因素。 DragonStage 16x12x12m 声音铝制便携式舞台灯光桁架 是专为高容量活动设计的纪念性结构解决方案。该系统提供 192 平方米的广阔覆盖面积和 12 米的垂直间隙，旨在容纳世界上最苛刻的照明设备和线阵列音响系统。该系统是需要铝工程模块化“大舞台”的生产公司的基准。

2. 行业挑战与专业解决方案

如此规模的结构面临的主要工程挑战是 12 米高、16 米跨度的在这些尺寸下，风切变成为主要因素，桁架本身的重量需要精确计算以防止结构疲劳。 动态载荷管理。

DragonStage 通过采用来应对这些挑战。 具有增强壁厚（关键部分高达 4 毫米或 5 毫米）的16m 跨度由专门的塔架系统支撑，该塔架系统利用 重型 6082-T6 铝合金 重型套筒块和钢铰链 ，确保垂直载荷直接转移到地面。为了管理环境风险，该系统设计为与高容量压载水或混凝土配重连接，确保 12 米高的塔楼即使在恶劣的风力条件下也能保持垂直。地面支撑设计允许预先安装整个 16x12m 屋顶，并使用高扭矩环链电动葫芦安全提升（来源： https: //www.dragontruss.com/Aluminum-Truss-pl3962133.html ）。

3. 主要特点和运营优势

16x12x12m 照明桁架被设计为精英制作室的长期基础设施投资。

16米净跨能力

该系统的主梁经过精心设计，可提供 16 米的净跨度，无需中心支撑。这样可以畅通无阻地观看舞台，并为灯光设计师提供了一个巨大的画布来实现头顶效果。通过使用 加固螺栓或套管桁架，系统保持较高的安全工作负载 (SWL)，能够支撑数吨的照明、LED 屏幕和 PA 系统（来源： https ://www.dragontruss.com/Stage-Truss-pl3452133.html ）。

12 米垂直声音投射

高度对于长距离音频至关重要。 12 米高的塔楼使制作团队能够将线阵列集群悬挂在一定的高度，即使对于数百英尺外的观众来说，也能确保一致的声压级。¹ 集成 塔式升降系统 与手动和电动葫芦兼容，使工作人员能够灵活地在腰部高度安装整个演出，然后将其提升到 12 米的装饰高度（来源： https: //www.dragontruss.com/Speaker-Truss-pl3352133.html ）。

认证 TUV 工程

这种规模的安全性是不容谈判的。 16x12x12m 系统中的每个焊缝、销钉和耦合器均符合 TUV 和 SGS 国际安全标准。每次购买都附带一份全面的结构报告，这对于获得体育场和市中心活动所需的工程验收至关重要。高张力PVC顶篷还具有阻燃和抗紫外线功能，确保全天候性能（来源： https: //www.dragontruss.com/TUV-Report-dc249965.html ）。

4. 舞台专业人士实用常见问题解答

问题	回答
问：16m跨度的总承载能力是多少？	容量因桁架轮廓（例如，400x600mm）而异，但该系统的额定分布式负载通常超过3000kg。
问：需要多少个集装箱？	完整的 16x12x12 米系统通常需要一个 40 英尺高立方集装箱才能安全运输所有组件。
问：较小的场地可以调整12m高度吗？	是的，模块化支柱部分允许您根据活动将高度设置为 8m、10m 或完整的 12m。
问：屋顶如何应对大雨？	我们采用高张力 A 形框架或带有内部张紧器的弧形屋顶设计，以确保水立即排出。

5.强烈的号召性用语（CTA）

通过专为绝对安全和巨大影响而设计的结构，将您的制作规模扩大到体育场级别。相信 DragonStage 能够满足您最大型活动所需的稳定性。

您是否希望我为您的特定齿轮清单提供定制的承重分析或为您所在位置的 16x12x12m 系统提供运费报价？
