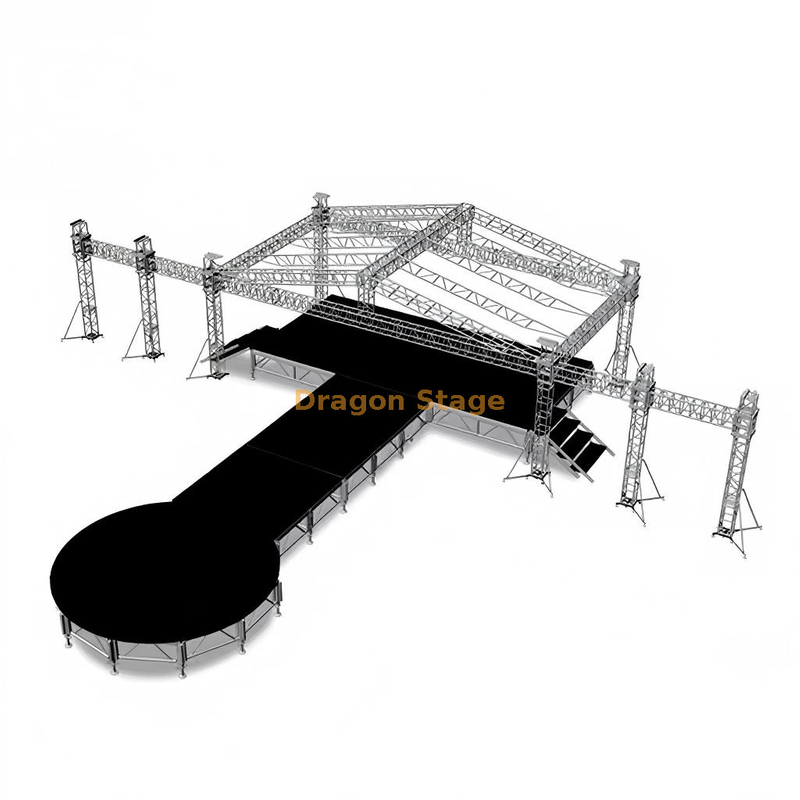

方形铝制教堂照明桁架 14x12x6m 带 LED 屏幕 7m 翼和线阵列 3m

5 0 评价

原价：￥ 0 - 130930

折扣价：￥ 65640 - 130930


特征：	桁架系统阶段
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：3500kg

包装量：26CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	3组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	3pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
5.00 m支柱	6组	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	6pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				6pcs
	钢基s				6pcs
	顶部s				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.40 m	50×3.0	CS289×289	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.20 m倾斜	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.20 m	50×3.0	CS289×289	6pcs
7.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	16pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		274.96	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
10.00 m 翼梁	4组	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	8pcs
		1.00 m	50×3.0	CS389×389	0pcs
5.00 m翅膀支柱	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2800kg

包装量：19CBM

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			45个PC
	122m舞台支架					54个PC
	244m舞台支架					50个PC
	用伸缩管站立					60件
	舞台可调式基础					60件
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

专业 14x12x6 米方形铝制教堂照明桁架，带集成 LED 和音频翼

1。简介

现代礼拜环境需要与专业音乐会场地相媲美的复杂制作能力。 DragonStage 的 14x12x6 米方形铝质教堂照明桁架是一款专用解决方案，旨在将照明、高清 LED 视频墙和线阵列音频系统集成到一个单一的、紧密结合的结构中。该系统配有用于 LED 屏幕的 7m 专用翼和用于音频的 3m 支腿，提供了沉浸式礼拜体验所需的垂直和水平间隙。对于教堂技术总监来说，面临的挑战通常是找到一种能够提供高负载能力的系统，同时又不牺牲永久或半永久室内安装的美观和安全要求。

2. 挑战与解决方案

教堂制作的主要困难之一是扬声器、屏幕和灯光的多个独立支架的“杂乱”外观。这不仅浪费占地面积，还会造成多个潜在故障点。 DragonStage 通过提供统一的重型方形桁架网格来同时管理所有三个元素，从而解决了这个问题。安全是最重要的问题，尤其是在公共聚会场所；我们的工程团队利用加固角块和专门的机翼稳定器来处理 3m 线阵列悬臂梁的偏心负载。此外，我们的铝制部件的模块化特性允许安装在通道有限的设施中，因为每件部件在组装到最终的大型钻机中之前都可以通过标准双门手动搬运。

3. 主要特性和优点

14x12x6m 系统采用高级 6082-T6 铝制成，可为室内结构应用提供最高的强度重量比（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。这确保了 14m 主跨可以支持密集的摇头灯阵列和专门的舞台效果，而不会影响结构完整性。

一个突出的特点是双翼设计。 7m LED 屏幕翼采用加固水平构件设计，可支撑高分辨率视频面板的巨大重量。同时，3m 音频翼的位置可为会众提供最佳的声学覆盖范围。根据戏剧索具的行业标准，在使用悬臂机翼时保持平衡的重心至关重要，以防止结构扭矩（来源： https: //www.plasa.org ）。

该设备下方的舞台表面同样坚固，采用我们的模块化铝制舞台平台，具有防滑、专业的表面处理，适合扬声器和音乐表演者（来源： https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。这种整体系统方法确保了教堂舞台的视觉、音频和物理基础完美同步。
