包装重量：3400kg

包装体积：32cbm

包装重量：3850kg

包装量：26CBM

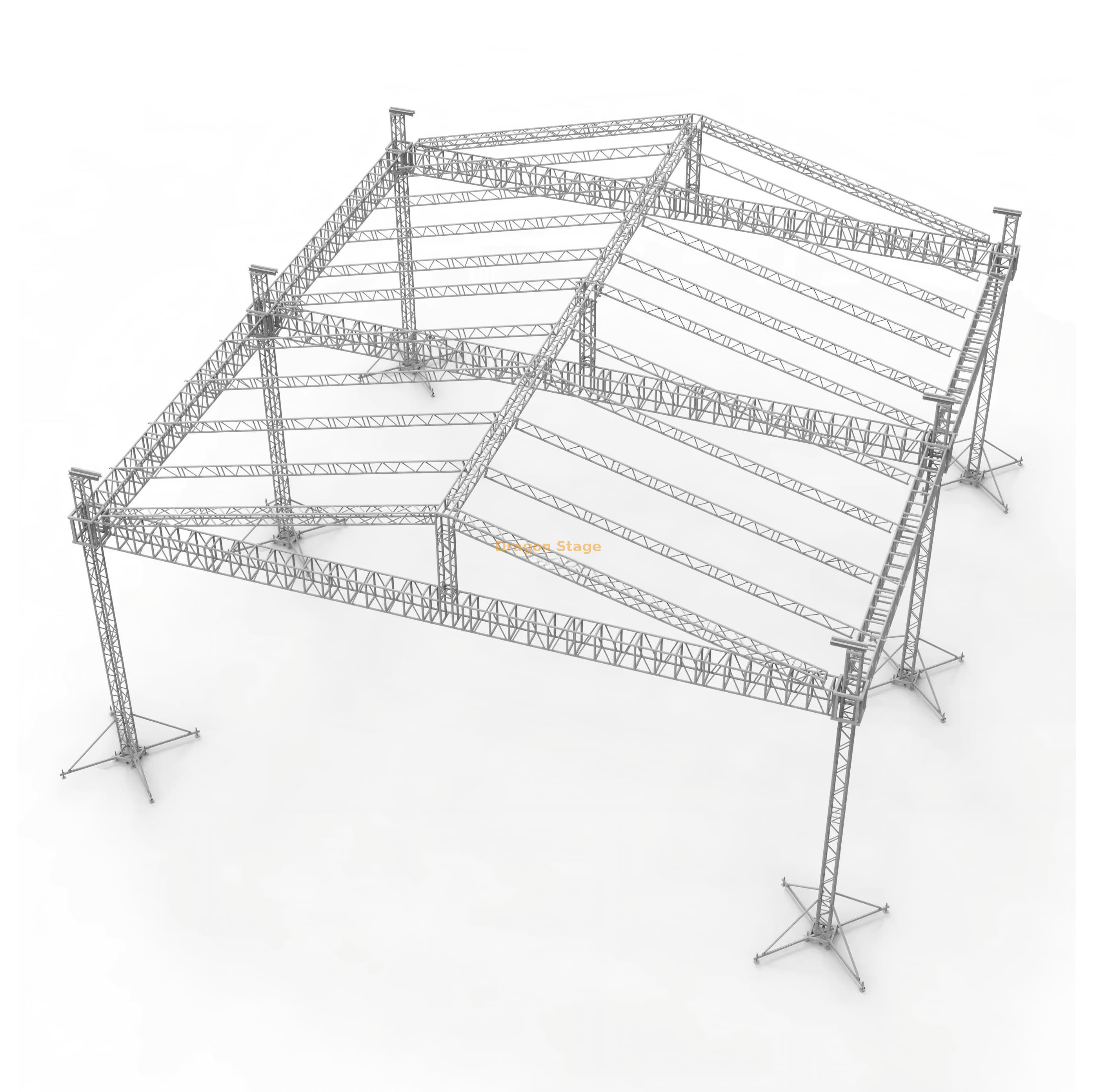

铝制大型音乐会活动音乐音响方形教堂照明桁架：18m x 12m x 10m

简介：终极大型户外索具解决方案

Dragon Stage 铝制大型音乐会活动桁架 专为满足大型户外制作的极端需求而设计，包括大型音乐会、大型音频节和高出席率教堂活动。该系统拥有令人印象深刻的占地面积 18m x 12m 和 10m 高，由坚固的 6 柱地面支撑 结构支撑。它采用重型 CS500x600 主桁架，确保在 18 米宽的跨度上实现广泛的照明、视频和音频索具的最大负载能力。

主要特性和组件分解

一、极限承重桁架结构

该结构是重型工程的大师级结构，专为安全性和最大有效载荷而设计：

• 结构尺寸： 18m 长 x 12m 宽 x 10m 高 （约 59ft x 39.4ft x 32.8ft）。

• 主梁桁架 (CS500x600)：为了安全地架起 18 米的 巨大跨度 并满足音乐会制作的繁重要求（照明网格、线阵列飞架），主屋顶部分采用了该系列中最大的型材桁架 CS500x600.

• 立柱桁架（CS350x350）： 六立柱采用高承载力 CS350x350桁架，为 10米举升高度 提供必要的稳定性和抗压强度.

• 顶篷和顶盖： 包括 一个 350.16 平方米的大型 PVC 顶篷，可完全覆盖并保护舞台和索具免受自然灾害的影响。

二.先进的地面支持系统

塔架组件经过升级，可以承受更高的负载和更大的提升高度：

• 升级后的塔架： 具有 6套 塔架组件，包括 套筒M、, 钢底座M 、 顶部部分M。 “M”名称表示组件适合这种大规模和高度。

• 起重设备： 6 套 2 吨手动葫芦 (BA05) 提供安装大型屋顶网格所需的机械优势。对于大量使用， 强烈建议升级为环链电动葫芦， 以确保安全和效率。

• 稳定性：提供 24 个长支腿， 可显着增加 10m 高结构的占地面积和横向稳定性，这对于最大限度地减少摇摆和管理风力至关重要。

三．集成可调音乐会舞台

附带的舞台平台尺寸适合大型表演区域：

• 舞台占地面积： 17.08m x 10.98m （约56ft x 36ft） 的大型表演区域。

• 舞台高度： 舞台高度可见，可调高度范围为 1.2m 至 2m （约 4 英尺至 6.5 英尺）。

• 装饰： 使用 63 块 耐用的 4x8 英尺木制舞台顶部， 由 80 个可调节底座和可伸缩管支撑。

技术规格概览
