桁架系统音乐会声音照明桁架铝14x10x14m

5 0 评价

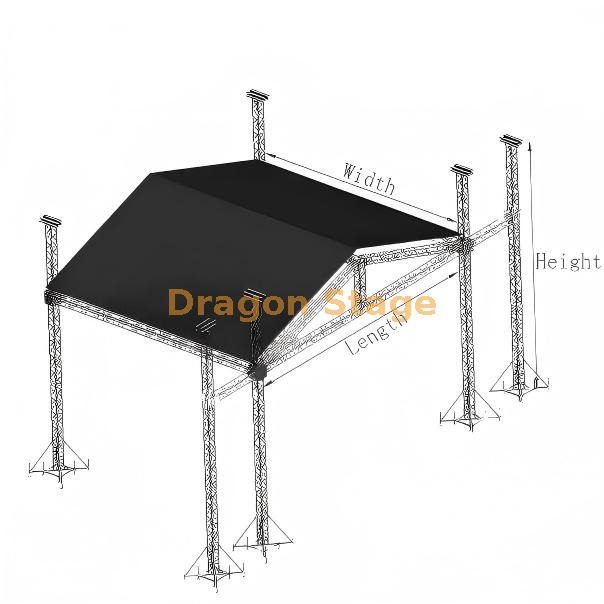

螺距屋顶桁架系统长14m，深10m，高14m，带2个翅膀，每个翅膀宽3m。提出了一种结构配置，不仅复杂，而且在建筑和构造领域都至关重要。桁架系统的尺寸及其特定的测量和设计元素在确定其支持的结构的整体稳定性，强度和审美吸引力方面起着重要作用。

原价：￥ 96644


状态：



立即购买询价

产品描述

从本质上讲，俯仰屋顶桁架系统是屋顶构造的关键组成部分，为整体框架提供了基本的支持和稳定性。桁架系统的14米长度表示必须覆盖的实质性跨度，需要仔细的工程和设计，以确保结构可以承受作用在其上的力，例如风，雪和屋顶本身的重量。 10米的深度增加了系统的进一步复杂性，影响了诸如重量分布和桁架的整体承载能力之类的因素。

此外，14米的高度引入了结构的垂直性，不仅影响其视觉外观，而且影响其功能和性能。两个翅膀宽3米，用于扩展桁架系统的范围，提供额外的支撑并定义屋顶的整体形状。在设计中包含翅膀为系统增加了一层复杂性，需要精确的计算和工程专业知识，以确保结构保持稳定且安全。

在考虑具有这种规模和复杂性的俯仰屋顶桁架系统时，必须考虑各种因素，包括所使用的材料，构造方法以及结构的预期目的。材料（例如木材，钢或混凝土）的选择将对桁架系统的整体强度和耐用性以及其美学品质产生重大影响。无论是预制的还是在现场建造的，施工方法也将影响该项目的效率和成本效益。

此外，在设计这种性质的俯仰屋顶桁架系统时，必须仔细考虑结构的预期目的。无论是为了支持住宅，商业建筑还是公共空间，都必须量身定制桁架系统以满足项目的特定要求，以考虑到负载能力，绝缘和通风等因素。

包装重量：2500公斤

包装量：23cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
10.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
14.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
13.00 m支柱	4组	3.00 m	50×3.0	CS289×289	16pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.00 m	50×3.0	CS289×289	2个
14.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	1pcs
		1.00 m	50×3.0	CS289×289	0pcs
5.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		2.20 m	50×3.0	CS289×289	4pcs
5.20 m梯子桁架	12套	3.00 m	50×3.0	CL30,289*50	12％
		2.00 m	50×3.0	CL30,289*50	0pcs
		2.20 m	50×3.0	CL30,289*50	12％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			24pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		228.56	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
13.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置
