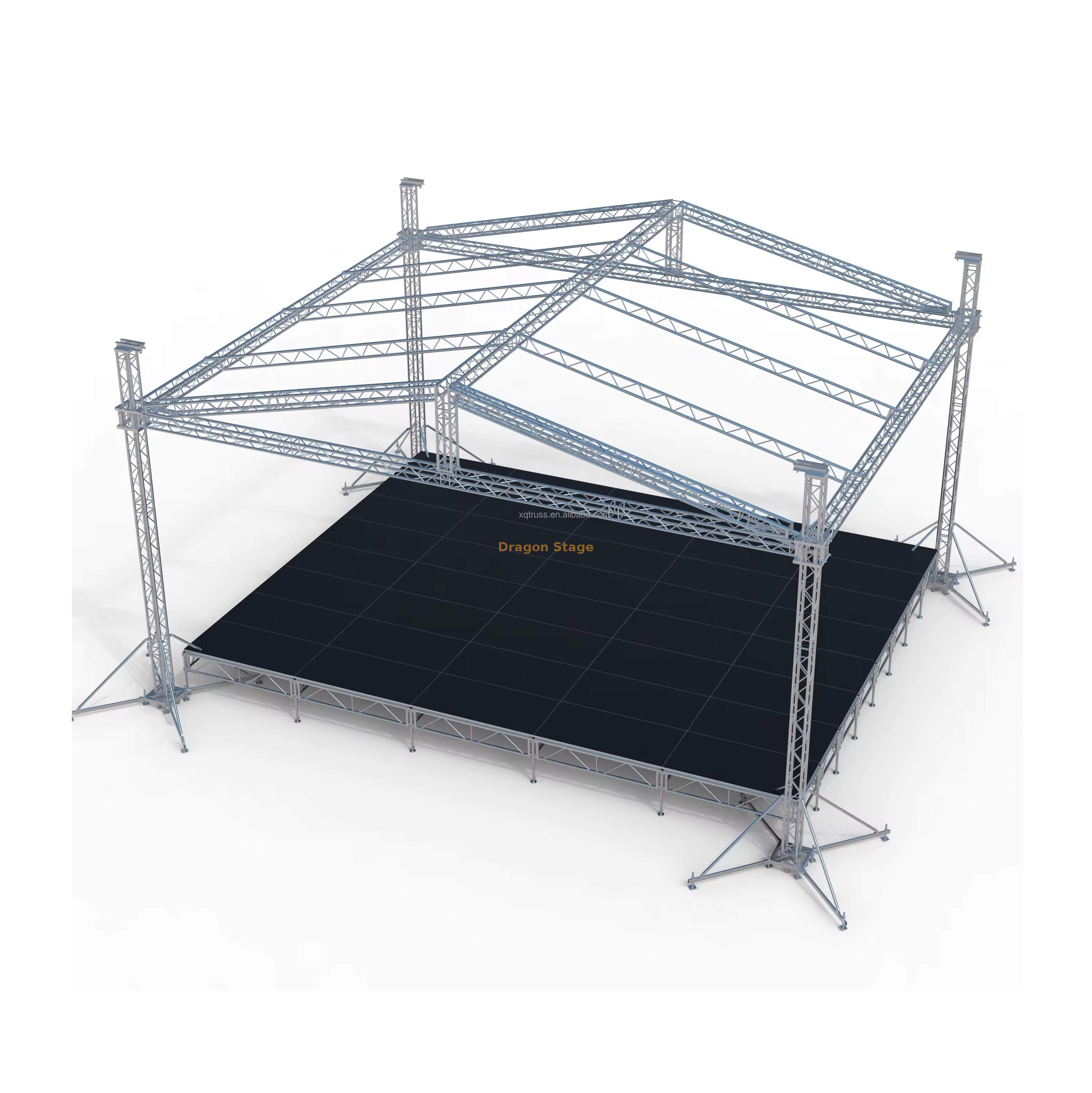

定制铝制音乐音响灯光桁架系统 12x10x9m

5 0 评价

室外舞台9.76x8.54m 高度1.2-2m

原价：￥ 43460 - 111164


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：1700kg

包装体积：17cbm

物品		规格（方桁架）			数量
		长度	主管(毫米)	尺寸（毫米）
12.00 m 横梁（前）	2套	3.00米	50×3.0	CS389×389	8件
		2.00米	50×3.0	CS389×389	0个
		1.00米	50×3.0	CS389×389	0个
9.00 m 横梁（侧）	2套	3.00米	50×3.0	CS389×389	6个
		2.00米	50×3.0	CS389×389	0个
		1.00米	50×3.0	CS389×389	0pcs
8.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
9.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		1.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		194.16	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
.00 m 翼梁	套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
8.00 m翅膀支柱	套	3.00 m	50×3.0	CS289×289	0pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				0pcs
	钢基s				0pcs
	顶部s				0pcs
	手动提升，BA05 2ton				0pcs
	SPIGOT铰链部分，高度1M				0pcs
	纤维吊带，BA04,2吨3m				0pcs
	长距离的				0pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：1900公斤

包装量：12CBM

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			28个PC
	122m舞台支架					35个PC
	244m舞台支架					32个PC
	用伸缩管站立					40个PC
	舞台可调式基础					40个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

适用于大型音乐会的定制 12x10x9m 铝制屋顶桁架系统

1。简介

举办高影响力的音乐会和大型户外节日需要一个平衡巨大规模和绝对安全的结构基础。 DragonStage 12x10x9m 定制铝制音乐音频灯光桁架系统专为满足这些需求而设计，提供 120 平方米的巨大覆盖区域和 9 米的装饰高度。对于活动组织者和技术承包商来说，该系统代表了专业装备的巅峰，为复杂的照明设计和最佳声学投射提供了所需的间隙。通过注重工程可靠性，DragonStage 提供了一种将开放空间转变为专业级表演场地的结构。

2. 挑战与解决方案

在活动建筑行业中，从中型结构向大型结构的转变给荷载分布和高度安全带来了重大挑战。标准桁架常常难以应对 12 米跨度的重型 LED 屏幕和音频阵列造成的偏转。此外，与组装大型结构相关的劳动力成本会迅速侵蚀项目的盈利能力。

DragonStage 通过高精度工程和模块化解决了这些问题。我们的 12x10x9m 系统采用强化铝合金和重型塔式系统，可简化高架钻机的吊装。通过使用标准化套筒块和高强度连接，安装效率大大提高，使工作人员能够在非模块化替代方案所需时间的一小部分内固定结构。此外，我们对材料质量的关注确保即使在高能音乐会的动态载荷下结构也能保持稳定。

3. 主要特性和优点

12x10x9m 定制桁架系统被设计为需要最大多功能性和强度的活动专业人士的长期资产。

高强度 6061-T6 铝结构

该系统的核心由 6061-T6（或 6082-T6）铝合金制成，以其卓越的强度重量比而闻名。这种材料选择确保了该结构虽然可以支撑数千公斤的技术设备，但仍然足够轻，可以实现经济高效的运输和易于管理的现场搬运。这种合金固有的耐腐蚀性使其成为不可避免的户外节日的理想选择（来源： https: //www.dragontruss.com/Aluminum-Truss-pl3962133.html ）。

9米塔式升降系统

身高是专业视听制作的关键因素。 9 米高的支柱配备了专门的套筒块和顶部部分，使整个屋顶和照明装置能够在地面组装并安全吊装到位。正如行业安全领导者所倡导的那样，这种“地面支持”方法对于在构建过程中维持安全标准至关重要（来源： https: //www.plasa.org ）。

经过认证的负载能力和安全性

安全是任何临时建筑的首要考虑因素。这个 12x10m 系统中的每个组件均按照严格的国际标准制造，确保承载计算准确可靠。这种对卓越工程的承诺得到了全面的 TUV 报告的支持，为活动承包商提供了当地监管审批和保险合规所需的文件（来源： https://www.dragontruss.com/TUV-Report-dc249965.html ）。
