14x8x6m 重型铝制活动照明桁架系统（6m 高）

5 0 评价

专业 14m x 8m 户外活动照明桁架系统。具有 6m 的高度间隙、重型铝结构和集成舞台平台。非常适合音乐会、节日和大型企业制作。立即购买耐用的全球桁架解决方案。

原价：￥ 34200 - 35880


fea：	插口桁架螺栓桁架
状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

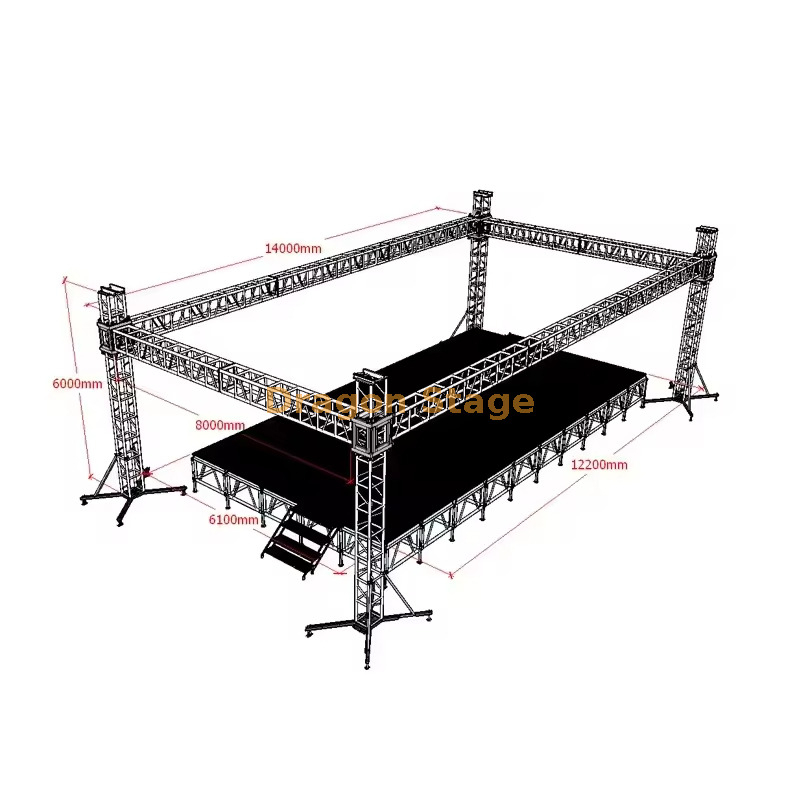

14x8x6m 重型铝制活动照明桁架系统

插口桁架

包装量：9CBM

包装重量：1020kg

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
8.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	4pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
5.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	6个面孔	CS389×389			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs

螺栓桁架

包装重量：1100kg

包装量：10CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	2套	3.00 m	50×3.0	BS400×400	8pcs
		2.00 m	50×3.0	BS400×400	2个
		1.00 m	50×3.0	BS400×400	0pcs
8.00 m梁（侧）	2套	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	2个
		1.00 m	50×3.0	BS400×400	0pcs
5.00 m支柱	4组	3.00 m	50×3.0	BS300×300	4pcs
		2.00 m	50×3.0	BS300×300	4pcs
		1.00 m	50×3.0	BS300×300	0pcs
梁立方体	立方体400x400				0pcs
框架塔	螺栓桁架袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs

专业大型活动桁架系统（14m x 8m x 6m）

利用我们优质的 14m 宽 x 8m 深铝制照明桁架系统提升您的生产价值。这种坚固的结构净高 6 m，专为高容量负载而设计，使其成为专业照明设备、LED 屏幕支架和大型音频阵列的理想选择。

该桁架系统由高级航空级铝合金制成，实现了轻质便携性和极端结构完整性的完美平衡。模块化设计可实现快速组装和拆卸，而加固的角块和支腿稳定器可确保室内和室外场地的最大安全性。

主要技术规格：

总宽度： 14,000mm (14m)
总深度： 8,000mm (8m)
总高度： 6,000mm (6m)
材质： 高强度铝合金
应用： 音乐会、节日、贸易展览和企业活动
特点： 集成调平脚、重型方形桁架和多点索具功能。

无论您是举办音乐节还是大型企业产品发布会，这款 14m x 8m 桁架都能提供安全、时尚地支持您的愿景所需的专业框架。

专业 14x8x6m 重型铝制活动照明桁架系统（6m 高）

1。简介

对于地区性节日推广者和活动制作公司来说，架空结构是技术表演的支柱。 DragonStage 的 14x8x6m 重型铝制活动照明桁架系统是一流的工程解决方案，提供 112 平方米的专业覆盖表演区域。该系统具有通用的 6 米垂直间隙和高强度 14 米净跨度，针对需要大容量灯光、音频和大型 LED 屏幕索具的制作进行了优化。该结构采用精密插口连接框架和工业级铝材，具有现代活动巡演所需的快速部署能力，具有居高临下的舞台表现力。

2. 挑战与解决方案

14 米水平跨度的主要挑战是在屋顶和装配技术设备的总重量下管理结构“下垂”或偏转。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，该铝合金的硬度和屈服强度明显高于标准合金，确保 14 米长的横梁在负载下保持刚性。 6 米高结构的另一个关键问题是室外环境中抗侧向风荷载的稳定性。我们的地面支撑塔具有加固底座、加长支腿和重型调平千斤顶，可提供安全的重心。为了减轻天气风险，倾斜的屋顶几何形状有利于高速水径流，防止大雨期间 PVC 天篷上水袋的危险重量积累。

3. 主要特性和优点

该 14x8x6m 系统由航空级制成 6061-T8 铝合金。这种特殊材料经过固溶热处理和冷加工，可提供最终的强度重量比，确保该结构仍然是专业的长期资产（来源： https ://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统配备专业的 4 塔地面支撑升降机。这使得整个 14x8m 网格能够在齐腰高度安装光束灯、音频线阵列和电缆，然后安全吊装到 6 米高的顶点。根据国际安全标准，使用插口（圆锥形）连接系统更适合高振动音乐会环境，因为它创建了牢固、统一的连接，消除了结构间隙（来源： https: //www.plasa.org ）。

为了确保完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和高承载能力，提供了与高架钻机的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
