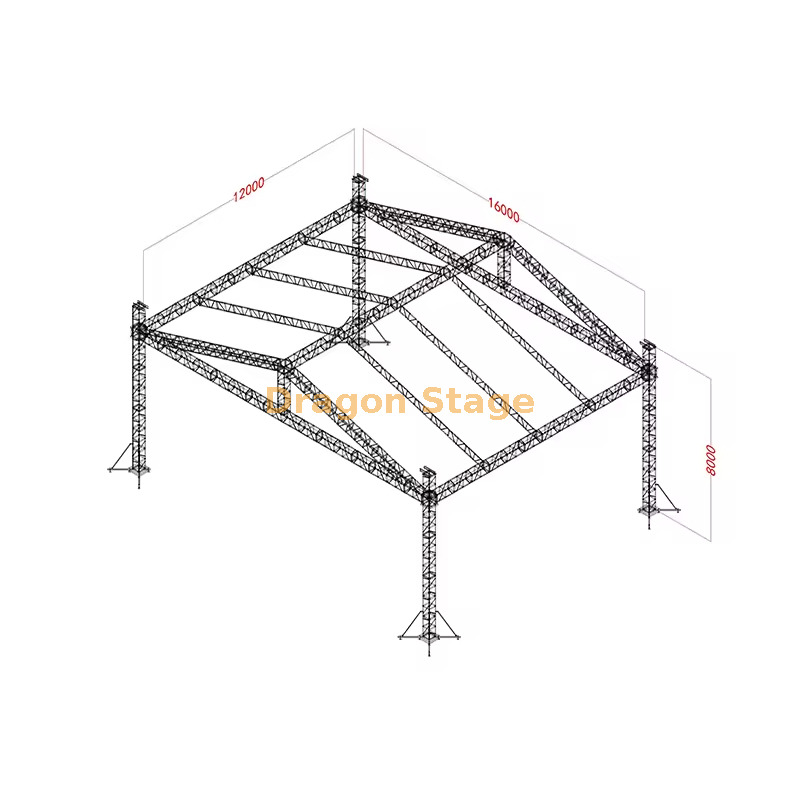

16x12x8m 重型铝制斜屋顶舞台桁架系统（8m 高）

5 0 评价

大型16m宽、12m深、8m高的铝斜屋顶桁架系统。专为专业户外舞台、节日和音乐会而设计，为照明和音频设备提供卓越的顶部净空和大容量吊装点。

原价：￥ 85566


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

16x12x8m 重型铝制斜屋顶舞台桁架系统

包装重量：2050kg

包装体积：19cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
16.00 m光束（前线）	2套	3.00 m	50×3.0	CS389×389	10pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	6个面孔	CS389×389			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.60 m	50×3.0	CS289×289	2个
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
8.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		3.20米	50×3.0	CS289×289	4pcs
8.20 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	10pcs
		2.00 m	50×3.0	CL30,289*50	10pcs
		3.20米	50×3.0	CL30,289*50	10pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		312.16	1pcs

这款 专业 16m x 12m 斜屋顶桁架系统 是需要大型耐候表演区域的大型户外活动的首选结构解决方案。其双坡山墙设计为主要节日舞台提供了卓越的排水和高耸的美感。

巨大的演出场地：拥有 16 米长 和 12 米深的广阔空间，为大型音乐会制作、管弦乐表演和大型企业活动提供充足的空间。
专业高度：矗立在 8 米高的高度，可实现最佳照明角度和高冲击力的视觉展示，在大量人群中仍然可见。
加固屋顶结构：倾斜的“A 形框架”屋顶设计有多个横梁，可支撑重型分布式负载，包括大型 LED 屏幕、线阵列和复杂的照明装置。
工业级地面支撑：采用六塔配置，配有重型 地面支撑底座 和加固支腿，以确保在不平坦的室外表面上实现最大稳定性。
耐用的铝制结构：由经过认证的 6061-T6 铝合金制成，具有行业领先的强度重量比以及天然的耐腐蚀和户外环境磨损能力。

专业16x12x8m重型铝制斜屋顶舞台桁架系统（8m高）

1。简介

对于大型节日制作和专业户外音乐会，舞台结构必须是安全和技术灵活性的堡垒。 DragonStage 的 16x12x8m 重型铝制斜屋顶舞台桁架系统是一流的工程解决方案，提供 192 平方米的大型表演区域。该系统具有 8 米的垂直净空和 16 米的高强度净跨，针对需要大量头顶空间的精英技术骑手进行了优化。该结构利用高精度插口连接系统和工业级铝材，提供体育场级的外观以及现代活动巡演所需的快速部署能力。

2. 挑战与解决方案

16 米水平跨度的一个主要挑战是在屋顶和装配技术设备的总重量下管理结构“下垂”或偏转。 DragonStage 利用 6061-T8 铝合金解决了这个问题，该铝合金的硬度和屈服强度明显高于标准合金，确保 16 米长的横梁在负载下保持刚性。 8 米高结构的另一个关键问题是抗横向风荷载的稳定性。

我们的地面支撑塔具有加固底座、加长支腿和重型调平千斤顶，可提供安全的重心。为了减轻天气风险，倾斜的屋顶几何形状有利于高速水径流，防止大雨期间 PVC 天篷上水袋的危险重量积累。

3. 主要特性和优点

16x12x8m 系统由航空级制成 6061-T8 铝合金。这种特殊材料经过固溶热处理和冷加工，可提供最终的强度重量比，确保该结构仍然是专业的长期资产（来源： https ://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统配备专业的 4 塔地面支撑升降机。这使得整个 16x12 米网格能够在腰部高度安装照明、音频线阵列和电缆，然后安全吊装到 8 米高的顶点。根据国际安全标准，使用插口（圆锥形）连接系统更适合高振动音乐会环境，因为它创建了牢固、统一的连接，消除了结构“颤动”（来源： https: //www.plasa.org ）。

为了提供完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和高承载能力，提供了与高架钻机的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
