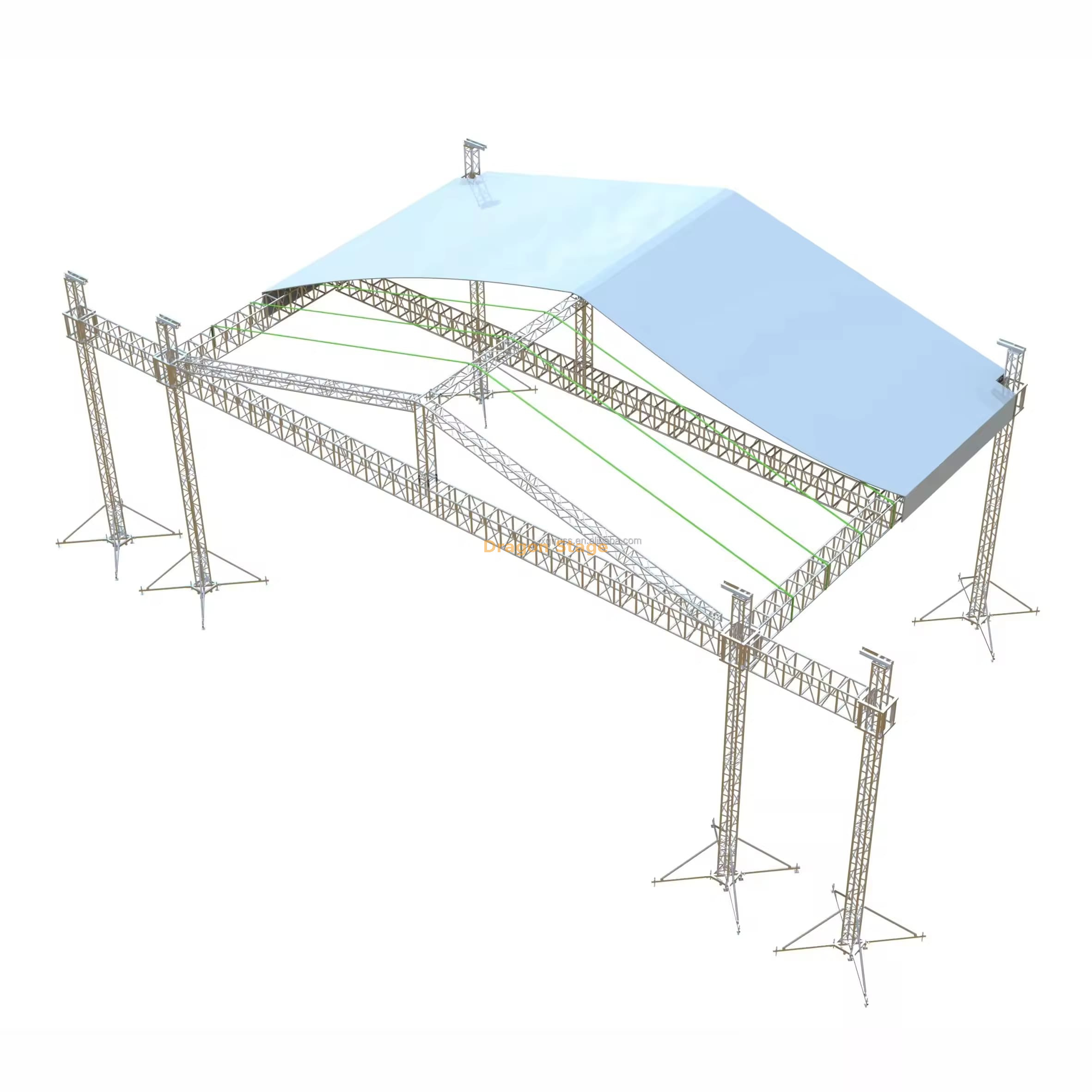

铝制便携式户外屋顶桁架，带 2 个翼 9x9x7 米

5 0 评价

舞台桁架翼宽3m

原价：￥ 34350 - 66536


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：1800公斤

包装量：14CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
9.00 m梁（前线）	3组	3.00 m	50×3.0	CS289×289	0pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
9.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	SpigotCube 289x289				2个
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	.90 m	50×3.0	CS289×289	3pcs
9.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
4.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	4pcs
4.70 m梯形桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		150.06	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量；1500kg

包装体积：9.5cbm

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			21个PC
	122m舞台支架					28个PC
	244m舞台支架					24件
	用伸缩管站立					32个PC
	舞台可调式基础					32个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

专业 9x9x7 米铝制便携式户外屋顶桁架系统，带 2 个侧翼

1。简介

在地区性节日和中型音乐会制作领域，DragonStage 的 9x9x7 米铝制便携式户外屋顶桁架是多功能性和专业规模的行业标准。该系统提供 81 平方米的有顶表演空间和 7 米的垂直间隙，旨在提供极具冲击力的视觉效果。包含两个专用侧翼可以无缝悬挂专业线阵列音频系统，保持主舞台清晰并优化声音分布。对于活动组织者来说，该系统在巨大的“主舞台”感觉和便携式模块化装备的效率之间提供了完美的平衡。

2. 挑战与解决方案

户外舞台面临的一个常见挑战是安全集成重型音频设备，同时又不弄乱表演区域。 DragonStage 通过在结构设计中融入两个专用侧翼来解决这个问题，为独立于主照明网格的线阵列提供稳定的悬挂点。另一个重大障碍是管理强降雨等环境变量；平屋顶会导致危险的积水。我们的 9x9m 系统采用斜屋顶几何形状和高张力 PVC，可确保水立即排出。对于未铺砌的节日场地上的设置，4 塔地面支撑系统包括重型可调节调平千斤顶，以确保 7 米长的支柱在任何地形上都保持完全垂直和稳定。

3. 主要特性和优点

9x9x7m 系统由航空级 6061 铝合金制成。这种材料因其卓越的强度重量比和天然耐腐蚀性而获得全球认可，确保该结构仍然是长期的专业资产（来源： https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该结构采用模块化地面支撑设计，允许整个 9x9 米网格在腰部高度安装照明和电缆，然后安全提升到 7 米高的峰值。根据临时结构的国际安全标准，这种方法显着降低了与高空作业相关的风险，并确保更快、更高效的安装（来源： https: //www.prolight-sound.com ）。

为了提供全面的场地解决方案，该桁架的设计与我们的模块化铝制舞台平台完美兼容。这些甲板具有 18 毫米防滑表面和高承载能力，提供与高架钻机相匹配的安全专业基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
