适用于音乐会活动的定制便携式铝制三角形屋顶桁架 24x20x8m

5 0 评价

舞台灯光桁架音乐会舞台三角屋顶户外桁架系统拱形屋顶桁架

原价：￥ 191925 - 221910


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：4600kg

包装量：54CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
24.00 m梁（前线）	3组	3.00 m	50×4.0	CS600×760	24pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
20.00 m梁（侧）	2套	3.00 m	50×4.0	CS600×760	12％
		2.00 m	50×4.0	CS600×760	2个
		1.00 m	50×4.0	CS600×760	0pcs
7.00 m支柱	6组	3.00 m	错误的	CS450×450	12％
		2.00 m	错误的	CS450×450	0pcs
		1.00 m	错误的	CS450×450	6pcs
梁立方体	Spigot Cube 600x760				0pcs
框架塔	钉袖块				6pcs
	钢基L。				6pcs
	顶部L。				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	2.40 m	50×3.0	CS289×289	3pcs
20.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	1pcs
		1.00 m	50×3.0	CS289×289	0pcs
12.20 m斜梁	6组	3.00 m	50×3.0	CS289×289	18pcs
		2.00 m	50×3.0	CS289×289	6pcs
		1.20 m	50×3.0	CS289×289	6pcs
12.20 m梯子桁架	16套	3.00 m	50×3.0	CL30,289*50	48％
		2.00 m	50×3.0	CL30,289*50	16pcs
		1.20 m	50×3.0	CL30,289*50	16pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			32％
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		683.36	1pcs

包装重量：8400kg

包装体积：55cbm

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			144 件
	122m舞台支架					160个PC
	244m舞台支架					153 件
	用伸缩管站立					170 件
	舞台可调式基础					170 件
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

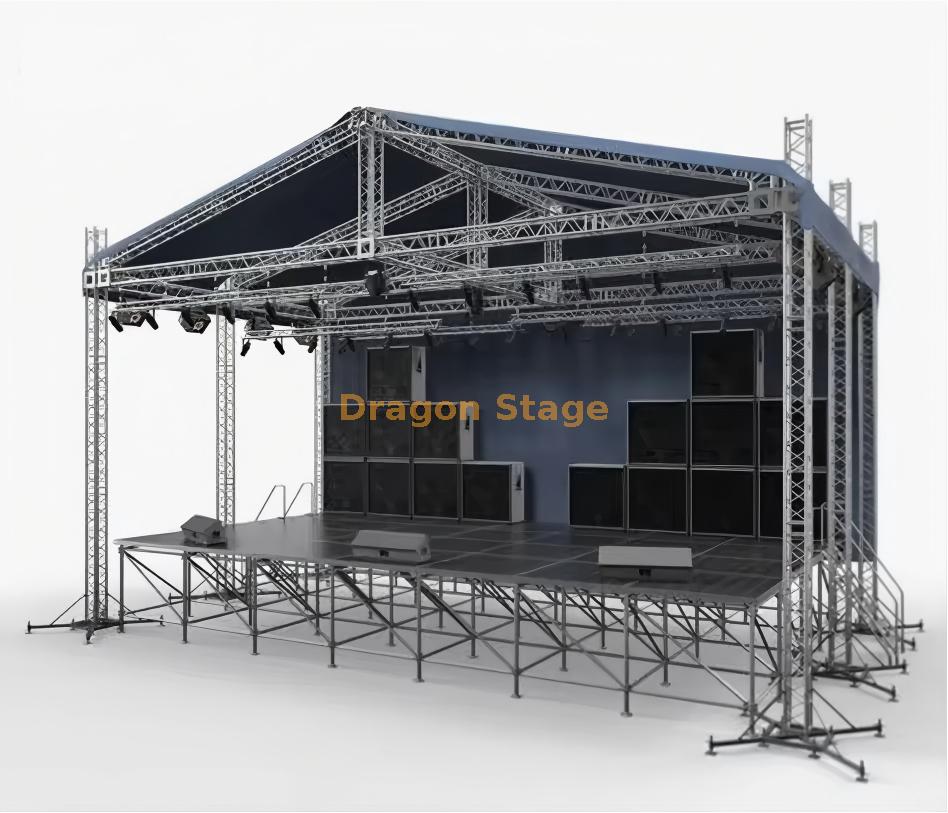

定制 24x20x8m 专业便携式铝制三角形屋顶桁架系统

1。简介

对于最雄心勃勃的户外制作——从大型音乐节到大型企业集会——舞台必须提供大规模和卓越的结构性能。 DragonStage 定制的 24x20x8 米铝制三角形屋顶桁架是一个精英场地解决方案，提供令人惊叹的 480 平方米的覆盖表演区域。该系统具有独特的三角形屋顶和 8 米的垂直间隙，专为容纳复杂的技术骑手、宽阔的 LED 墙和高保真音频阵列而设计。对于活动主办方来说，主要的挑战是实现 24 米的净跨度，并在重载和强风下保持安全，而这种强化铝系统通过精确的定制工程解决了这一挑战。

2. 挑战与解决方案

24 米跨度的主要挑战是管理结构偏转和顶篷的“帆效应”。传统的平屋顶或山墙屋顶会滞留风和水； DragonStage 通过三角形几何形状解决了这个问题，该几何形状经过空气动力学优化，可以让风通过结构时减少升力。此外，三角形屋顶的陡峭角度确保即使是最大的降雨也会立即落下，从而消除了可能损害结构完整性的积水风险。对于在不平坦的节日场地上工作的工作人员，我们的 8 米地面支撑塔配备重型可调节调平千斤顶和加固支腿，确保在任何地形上都拥有完美稳定和垂直的钻机。

3. 主要特性和优点

该 24x20x8m 系统由航空级 6061 铝合金制成。这种材料是高负载活动结构的全球基准，具有卓越的强度重量比和天然的耐环境腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统具有多塔地面支撑升降机。这使得巨大的 24x20 米屋顶网格能够在腰部高度完全配备照明、音频和视频，然后被安全提升到 8 米的峰值。根据临时表演结构的国际安全标准，使用同步电机升降系统对于在升降过程中保持结构水平和安全至关重要（来源： https: //www.prolight-sound.com ）。

为了确保表演区域的无缝和安全，该桁架与我们的模块化铝制舞台平台完全兼容。这些甲板具有18毫米防滑表面和高承载能力，提供了与高架三角屋顶的专业等级相匹配的稳定基础（来源： https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
