15x12x9m 重型铝制斜屋顶舞台桁架系统（9m 高），带 3m 扬声器翼

5 0 评价

专业15m宽、12m深、9m高的铝制斜屋顶舞台桁架。包括用于线阵列装配的双 3m 宽扬声器翼。专为户外节日、音乐会和大型活动制作的高负载能力而设计。

原价：￥ 133234


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

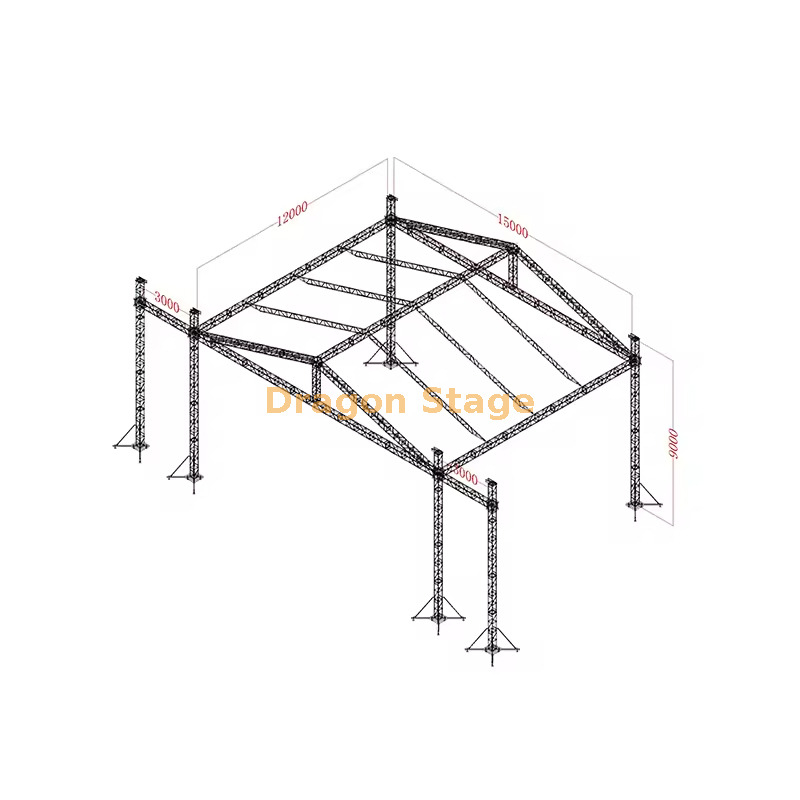

15x12x9m 重型铝制斜屋顶舞台桁架系统

包装重量：3400kg

包装体积：40cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	2套	3.00 m	50×4.0	CS520×760	12％
		2.00 m	50×4.0	CS520×760	0pcs
		1.00 m	50×4.0	CS520×760	2个
12.00 m梁（侧）	2套	3.00 m	50×4.0	CS520×760	8pcs
		2.00 m	50×4.0	CS520×760	0pcs
		1.00 m	50×4.0	CS520×760	0pcs
8.00 m支柱	4组	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	4pcs
		1.00 m	50×3.0	CS389×389	0pcs
梁立方体	6个面孔	CS520×760			0pcs
框架塔	钉袖块				4pcs
	钢基L。				4pcs
	顶部L。				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.50 m	50×3.0	CS289×289	2个
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	4pcs
7.70 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	20pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	10pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		293.46	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×4.0	CS520×760	2个
		2.00 m	50×4.0	CS520×760	0pcs
		1.00 m	50×4.0	CS520×760	0pcs
8.00 m翅膀支柱	2套	3.00 m	50×3.0	CS389×389	4pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
翅膀塔	钉袖块				2个
	钢基L。				2个
	顶部L。				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

这款 专业 15m x 12m 铝制斜屋顶舞台系统 是专为大型户外活动要求而设计的一流结构解决方案。其广阔的占地面积和专门的音频支持翼使其成为头条表演和节日环境的理想选择。

大型演出区：提供宽 15米 、深 12米的主舞台，可容纳完整的乐队、管弦乐布景和复杂的舞台布景。
集成 3m 扬声器翼：每侧都有 专用的 3 米宽 PA 翼，专门设计用于将重型线阵列扬声器系统悬挂在专业高度。
高稳定性斜屋顶：山墙屋顶设计为照明和景观提供了优越的高度间隙，同时确保有效的排水以保证室外可靠性。
高耸的高度：专业的 9 米高度，为大量人群提供最佳视野，并为复杂的索具提供充足的头顶空间。
工业级地面支持：该系统建立在多塔地面支持配置上，具有重型底板和支腿，以确保绝对稳定性。
高负载能力：该系统由经过认证的铝合金制成，旨在处理来自照明设备、LED 屏幕和专业音频设备的大量分布式负载。

专业 15x12x9m 重型铝制斜屋顶舞台桁架系统（9m 高），带 3m 扬声器翼

1。简介

对于大型节日制作和体育场规模的巡演，舞台结构必须是结构完整性和技术能力的完美结合。 DragonStage 的 15x12x9 米重型铝制斜屋顶舞台桁架系统提供了 180 平方米的大型主要覆盖表演区域。该系统具有 9 米的垂直高度和用于专业音频线阵列的专用 3 米侧翼，专为头条表演而设计。高强度 6061-T8 铝材和精密插口连接框架的使用确保该结构能够处理最重的技术负载，同时保持专业巡演所需的快速部署能力。

2. 挑战与解决方案

15 米跨度的一个关键挑战是在大型照明装置和 LED 屏幕的重量下结构“下垂”或偏转。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，该铝合金具有比标准 T6 合金更高的屈服强度和硬度，确保 15 米长的横梁在负载下保持刚性。

9 米高的室外结构的另一个重要问题是抗风荷载的稳定性。我们的地面支撑系统采用加固塔底座、加长支腿和重型调平千斤顶，以提供安全的重心。为了管理天气风险，倾斜的屋顶几何形状有利于高速水径流，防止暴风雨期间 PVC 天篷上水袋的危险重量积累。

3. 主要特性和优点

该 15x12x9m 系统由航空级制成 6061-T8 铝合金。这种特殊材料经过固溶热处理和冷加工，可提供最终的强度重量比，确保该结构仍然是专业的长期资产（来源： https ://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统具有专业的地面支撑升降系统。这使得整个 15x12 米网格能够在腰部高度完全安装照明、音频和电缆，然后安全吊装到 9 米高的顶点。

根据国际安全标准，使用插口（圆锥形）连接系统非常适合高振动音乐会环境，因为它可以形成牢固、统一的连接，消除结构“颤动”和接头间隙（来源： https: //www.plasa.org ）。

为了确保完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和高承载能力，提供了与高架钻机的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
