包装重量：7940kg

包装体积：132cbm

立方体连接器 BS520X760MM 30pc

连接桁架 BS520X760MM 3.08m 25个

连接桁架 BS520X760MM 3m 8pcs

隧道顶棚

包装重量：6450kg

包装体积：45cbm

主要规格

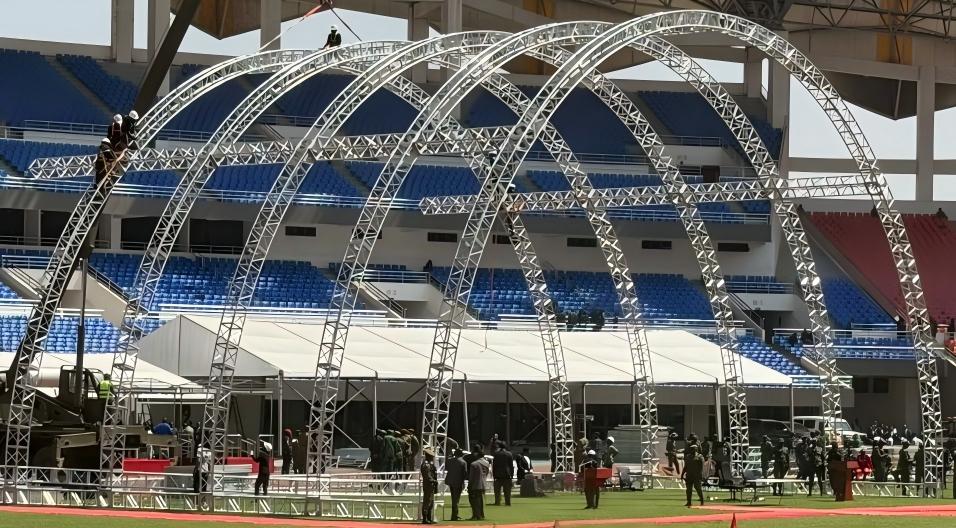

24m宽弧形铝桁架结构

上层事件结构的总体大小要求为：

24m宽×18m深×15m高

其最显着的特征是一系列大型弧形铝桁架拱门延伸至活动区域。

弯曲的桁架由直的纵向桁架部分连接，形成一个完整的临时活动框架。

与传统的矩形桁架框架相比，这种类型的多拱结构提供了独特的视觉轮廓和桁架结构下方的大开放区域。

对于使用此类几何形状的其他产品，请参阅我们的 典型曲线屋顶桁架系统.

21.96m × 14.4m大型活动舞台

该项目要求的阶段措施：

21.96m宽×14.4m深×2m高

这在弯曲桁架结构下方创造了一个大型的高架表演和活动区域。

DragonStage可以将舞台与桁架系统一起提供，这样客户就不需要从单独的供应商处采购主要舞台和架空结构组件。

根据最终确认的配置，完整的阶段包可以包括：

• 模块化舞台甲板

• 舞台支撑结构

• 可调节底座组件

• 连接部件

• 舞台楼梯

• 需要时设置护栏

• 相关舞台配件

寻找其他平台配置的客户也可以浏览我们的 铝制舞台 产品系列。

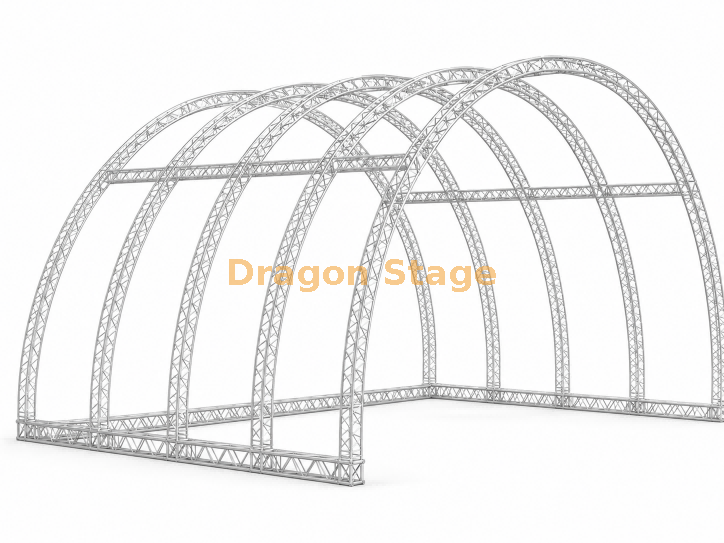

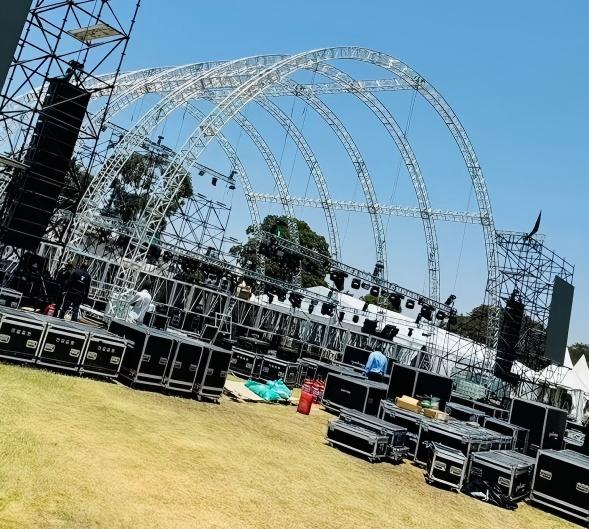

大型多拱桁架配置

客户的参考结构使用多个弯曲桁架拱，而不是单个前后屋顶梁。

从提供的参考图像来看，产品概念包括：

• 多个大型弧形铝桁架拱门

• 纵向直桁架连接

• 周边桁架截面

• 结构下方宽敞、清晰的活动空间

• 下面有独立的大舞台平台

在报价和生产之前， 必须从最终图纸中确认拱门的确切数量、拱门半径、桁架横截面、节段长度和连接配置 。

DragonStage 不会仅根据参考照片确定这些规格。

适用于大型活动应用

24m × 18m × 15m 的结构明显大于典型的小型活动桁架框架。

这种类型的定制系统可考虑用于以下应用：

• 体育场仪式

• 音乐会制作

• 音乐节

• 大型企业活动

• 体育赛事仪式

• 公共庆祝活动

• 大型临时活动装置

一旦实际设备需求得到确认，开放式弧形框架还可以用作定制照明、装饰、品牌或其他活动设备布置的基础。

桁架和舞台作为一个项目包提供

对于这个项目，客户不仅仅是购买几个弯曲的桁架部分。

报价涵盖两大产品体系：

24m×18m×15m弧形铝桁架结构

21.96m×14.4m×2m活动舞台

DragonStage 可以根据一份已确认的项目图纸和 BOQ 来协调两个系统的制造和供应。

这对于大型海外项目特别有用，因为在发货前需要考虑兼容性、组件标识、包装和安装顺序。

定制制造

此页面上的尺寸代表该客户当前的报价要求。

DragonStage 可以制造类似的大型活动结构，但具有以下不同之处：

• 总宽度

• 总深度

• 结构高度

• 拱形轮廓

• 弧形桁架框架数量

• 桁架横截面

• 纵向桁架布置

• 舞台尺寸

• 舞台高度

• 舞台楼梯

• 护栏

• 表面处理

• 设备安装位置

对于非标准项目，请参阅我们的 定制阶段生产能力 。

最终报价前必须确认的事项

对于这种规模的结构，整体尺寸足以进行初步讨论，但 不足以用于最终的制造报价.

对于这个特定的项目，我会要求客户至少确认：

• 最终桁架整体尺寸

• 弧形拱架数量

• 所需的拱形轮廓/图纸

• 桁架截面或所需桁架系列

• 是否需要顶盖

• 需安装照明设备

• LED 屏幕（如果有）

• 扬声器或线阵列（如果有）

• 其他悬挂设备

• 设备总重量和悬挂位置

• 舞台准入要求

• 楼梯数量及位置

• 护栏要求

• 安装位置

• 室内或室外使用

• 地面状况

• 现有的结构或事件图纸

如果客户还没有详细图纸，则可以使用当前的参考图像和确认的整体尺寸作为进一步配置的起点。

屋顶盖不自动包含在内

参考照片显示了未在整个结构上安装成品屋顶膜的铝桁架骨架。

因此，此产品页面 不应自动将产品描述为有顶棚系统.

如果客户要求：

• PVC屋顶盖

• 透明盖

• 部分覆盖

• 侧盖

• 天气保护

这些要求应在报价前单独确认。

这种区别很重要，因为添加屋顶膜会改变项目要求，并且不应简单地从弯曲的桁架形状来假设。

灯光及设备安装

大型铝桁架结构通常与活动照明、音响、LED显示屏、装饰和其他生产设备一起使用。

然而，客户尚未提供该项目的这些规格。

因此，DragonStage 并未仅根据其整体尺寸来声明该 24m 结构的具体悬挂能力。

在设备位置最终确定之前，客户应提供：

• 设备类型

• 数量

• 重量

• 悬挂位置

• 所需安装高度

• 适用时的起重机布置

然后在准备最终产品配置时可以考虑此信息。

制造及供应范围

根据最终确认的订单，DragonStage 可以准备一个完整的供应包，涵盖项目所需的主要组件组。

典型的供应组可能包括：

弧形桁架系统

• 弧形铝桁架截面

• 直连桁架

• 连接部件

• 所需配件

舞台系统

• 舞台甲板

• 舞台支撑组件

• 基地

• 连接

• 楼梯

• 指定的护栏

项目配件

• 桁架连接硬件

• 舞台连接硬件

• 包装及标识

• 其他已确认的安装组件

最终的工程量清单应根据批准的配置来准备，而不是仅根据参考照片进行估算。

为什么该产品属于 DragonStage 的定制产品范围

该产品的商业价值不仅仅在于它的大尺寸。

它展示了DragonStage根据客户提供的尺寸和参考图像制造 非标准弧形桁架部分和匹配的大型舞台套件的能力.

客户可以仅从以下开始：

“宽24m×深18m×高15m，舞台尺寸21.96m×14.4m×2m。”

下一个制造步骤是将这些总体尺寸转变为已确认的组件配置和工程量清单。

这是定制制造商的作用，而不是简单地提供标准直桁架长度。

重要工程说明

以下尺寸已确认客户要求：

桁架结构： 24m W × 18m D × 15m H
舞台： 21.96m W × 14.4m D × 2m H

参考图像还证实了预期的 多拱弯曲桁架外观.

然而，他们 没有 证实：

• 桁架横截面

• 铝管规格

• 所需拱形截面数量

• 允许悬挂负载

• 舞台负载能力

• 抗风能力

• 屋顶盖风荷载

• 镇流器要求

• 地锚

• 基础要求

• 安全系数

• 工程审批

这些项目必须根据最终项目信息确定，并在需要时根据经过验证的工程计算确定。

常问问题

这个弧形桁架结构的整体尺寸是多少？

客户要求的外形尺寸约为 24m宽×18m深×15m高.

舞台尺寸是多少？

要求的舞台尺寸约为 21.96m宽×14.4m深×2m高.

这是标准的 DragonStage 桁架尺寸吗？

不是。这是根据客户的尺寸和参考结构定制的大型活动配置。

拱门尺寸和拱门数量可以定制吗？

是的。拱形轮廓、弧形框架的数量、间距、桁架截面和纵向连接可以根据最终的项目配置进行制造。

包括屋顶盖吗？

目前客户需求中尚未确认。如果需要屋顶膜或其他覆盖物，应单独指定。

桁架上可以安装灯光、音响设备吗？

该系统可以围绕赛事设备需求进行开发，但必须提供设备类型、数量、重量和悬挂位置，然后才能确定相关配置和容量。

DragonStage可以提供舞台和桁架吗？

是的。大型舞台和弧形铝桁架系统可以作为一个定制项目包进行准备。

我应该发送什么来获取报价？

请提供总体尺寸、参考图像或图纸、舞台尺寸、顶盖要求、设备信息、安装位置以及任何已知的负载或操作要求。
