当大型音乐会在体育场内举行时,首要的工程任务之一不是组装舞台,而是保护场地本身。
现代体育场馆代表着重大的长期投资。它们的跑道、天然草地和地下排水系统是为体育赛事而设计的,而不是为了支撑重型起重机、液压舞台、环形结构或数千吨的临时设备。
如果没有适当的保护,集中负载可能会永久损坏合成跑道、压实天然草坪、使排水系统变形,并在音乐会结束后很长时间内留下可见的表面痕迹。
因此, 在安装第一个结构部件之前,专业的音乐会施工总是从精心设计的 地面保护系统开始。
在2026广州珍珠啤酒节音乐节施工过程中,我们观察到了两种不同的地面保护方式:一种是针对跑道,另一种是针对体育场草地。尽管保护系统有所不同,但两者都遵循相同的工程原理——分配载荷、减少摩擦、保护原始表面并为临时结构提供稳定的基础。
了解这些保护系统还有助于解释为什么 大型音乐会建在体育场内,现有的体育设施必须在活动结束后继续发挥其最初的作用。
施工过程中,根据不同的表面安装了两种不同的保护系统。
在液压屋顶舞台和 Ringlock 结构安装之前,跑道上覆盖有多层保护层,包括:
防水塑料布(红、蓝、白)
灰色防滑毡
白色防护塑料板
重载区域下方的钢板
每个 Ringlock 标准下的木质轴承垫
体育场草坪采用了不同的保护系统,包括:
防水塑料布
塑料联锁模块化地板
模块化地板不是让施工车辆和工人直接穿过草地,而是创建了一个临时工作面,能够在整个施工期间支持连续的交通。
与传统的建筑工地不同,体育场表面是为运动员而不是工程设备设计的。
音乐会施工会引入临时荷载,例如:
液压屋顶舞台
环形脚手架系统
LED墙
线阵列扬声器塔
移动式起重机
叉车
卡车
发电机
数千名工人
许多负载在同一位置保持数天。
如果没有足够的保护,集中的力量会使合成跑道永久变形,损坏草坪并压实运动场下方的土壤。
因此,地面保护成为临时活动工程的重要组成部分,而不仅仅是场地准备任务。
在安装任何临时结构之前,体育场周围的跑道需要多层保护。
每一层都执行不同的工程功能。
第一层保护层由红色、蓝色和白色的防水塑料片组成。
这些板材直接放置在跑道上,将表面与以下物质隔离:
水分
泥
灰尘
建筑垃圾
油污染
它们还有助于防止长时间施工活动造成的污渍。
在防水布上面,工作人员安装了一层灰色防滑毡。
该层有几个重要的用途。
它增加了相邻保护层之间的摩擦力,减少了在重复负载下移动的可能性。
它还吸收了小的表面不规则性,有助于更均匀地分配压力,同时保护下面的轨道。
毛毡上方安装了白色防护塑料板。
这些刚性板不会让集中的车轮载荷直接作用在跑道上,而是将载荷分散到更大的接触面积上。
他们还为施工现场周围移动设备的人员创造了稳定的工作表面。
支撑最大结构荷载的区域接受了额外的钢板。
它们位于以下位置:
液压屋顶舞台基础
环形结构
重型起重设备
钢板进一步增加了有效承载面积,减少了底层保护系统的局部压力。
每个 Ringlock 垂直标准件均放置在尺寸约为 100 × 100 毫米的单独木质轴承垫上。
虽然简单,但这些木垫具有两个重要的工程功能。
首先,他们将每个垂直标准的集中点载荷分布在更大的表面积上。
其次,木材表面增加了钢基板和下面的钢保护板之间的摩擦力,减少了施工过程中移动的可能性。
这个细节说明了即使是很小的部件也如何有助于临时结构的整体稳定性。
环锁安装过程及其结构作用在 环锁结构如何支持大型音乐会舞台?中进行了更详细的解释。.
草地的工程策略与跑道的工程策略不同。
其目标不是支撑集中的结构荷载,而是保护天然草坪,同时允许人员和设备的连续移动。
保护系统由两个主要层组成。
首先在草地表面铺设防水塑料膜。
这将草坪与建筑碎片和湿气隔离开来,同时在草坪和临时地板系统之间建立了干净的分离。

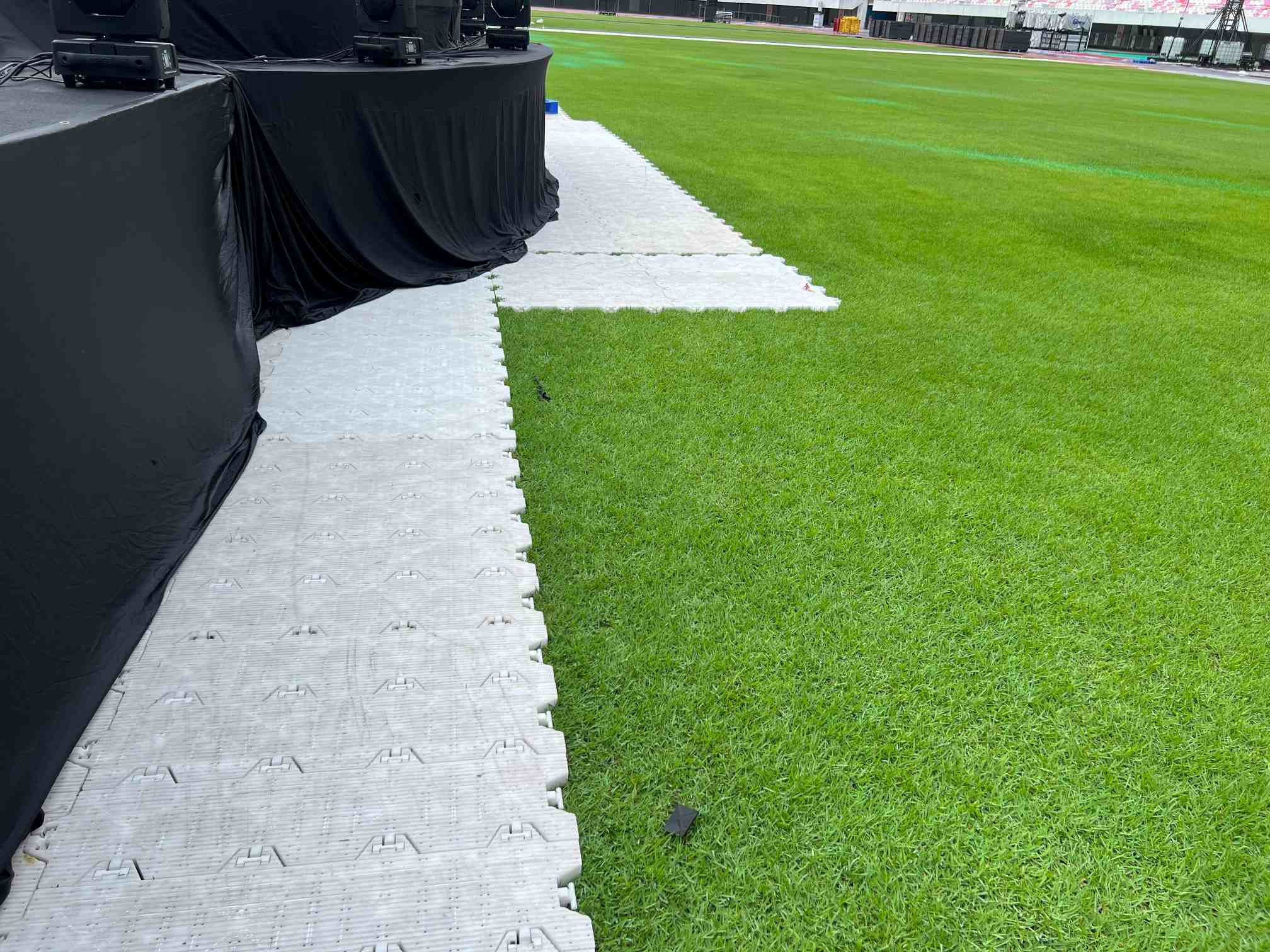

在防水膜上方,工人们组装了 塑料联锁模块化地板 。
这些模块化面板锁定在一起,形成覆盖工作区域的连续临时地板。
与普通胶合板不同,模块化地板系统具有多种工程优势。
联锁地板将车轮负载和行人交通分散到更大的区域。
负载不是直接将压力集中在草地上,而是通过模块化面板系统分配,减少土壤压实并保护根部区域。
互连的面板创建了一个平坦且稳定的平台,用于运输舞台组件、照明设备、LED 面板和音响系统。
这提高了施工效率和工人安全。
模块化地板可防止重型设备与草地直接接触,从而显着减少安装和拆卸过程中的机械损坏。
由于每个面板都是模块化的,因此地板可以在施工前快速组装,并在活动结束后有效拆除。
一旦拆除,体育场就可以开始恢复过程,而无需对场地进行永久性改造。
该项目表明,不同的体育场表面需要不同的工程解决方案。
体育场表面 | 保护系统 | 主要工程目的 |
|---|---|---|
跑道 | 防水塑料+防滑毡+塑料板+钢板+木垫 | 保护合成表面并分散集中结构荷载 |
天然草 | 防水塑料+塑料联锁组合地板 | 保护草坪,同时支持设备和行人交通 |
尽管材料不同,但两个系统都遵循相同的工程理念。
临时荷载绝不能直接作用在永久性体育场表面上。
地面保护经常被忽视,因为它消失在完工的音乐会舞台下面。
然而,每个临时结构都取决于其下方表面的稳定性。
液压屋顶舞台、Ringlock 系统、LED 结构和中继扬声器塔都依赖于适当准备的基础。
这就是为什么在任何结构工程开始之前安装地面保护系统的原因。
在这个项目中,保护系统构成了真正的施工第一阶段——早在屋顶、LED 屏幕或音响系统变得可见之前。
大型音乐会主舞台如何搭建? 中讨论了舞台的完整搭建顺序。.
临时活动工程的一个显着特征是活动结束后所有东西都必须被移除。
目标不仅是建立一个安全的音乐会场地,而且是尽快将体育场恢复到原来的状态。
在这个项目中观察到的每一个保护层都体现了这一理念。
工程师们没有对体育场进行永久性改造,而是引入了临时保护系统,这些系统可以在施工完成后拆除。
这使得大型音乐会和体育赛事可以在同一场地共存,同时保留宝贵的公共基础设施。
这些临时系统的完整布局可以在 理解大型体育场音乐会的布局中看到.
早在第一个桁架组装完成之前,一场成功的体育场音乐会就开始了。
第一个工程任务是保护场馆本身。
在该项目中,跑道通过防水塑料布、防滑毡、防护塑料板、钢板和木质支座的分层系统进行保护。
体育场草坪采用了不同的解决方案,将防水塑料布与 塑料联锁模块地板 系统相结合,以分散负载,同时创建临时工作平台。
尽管这些保护系统在很大程度上对观众来说是看不见的,但它们是现代音乐会工程的基础。
它们保留了宝贵的体育设施,提高了施工安全性,并确保体育场在决赛结束后能够快速恢复其原有的体育功能。
地面保护可能隐藏在舞台下方,但它是每个专业体育场音乐会安装的首要步骤之一,也是最重要的步骤之一。
