大型体育场音乐会舞台可能看起来是视觉元素的集合:
巨型 LED 屏幕。
强大的线阵列扬声器。
复杂的照明系统。
大型屋顶结构。
观众平台。
FOH 塔。
中继扬声器塔。
然而,从工程角度来看,最重要的问题不仅是 这些组件如何安装,而是:
这些重型系统产生的载荷如何通过临时结构安全地转移并最终进入地面?
在2026年广州珍珠啤酒节音乐节的建设过程中,许多不同的重型系统被集成到一个临时活动基础设施中。
该项目包括:
液压主舞台屋顶。
大型环形结构。
多个 LED 墙。
悬挂式线阵系统。
大型照明桁架。
FOH 控制结构。
中继扬声器塔。
临时舞台系统。
每个组件都会产生不同类型的负载。
有些主要产生垂直载荷。
有些会产生动态载荷。
有些会因风或悬挂的设备而产生倾覆力。
安全的音乐会结构取决于了解完整的 负载路径.
其工程原理可概括为:
设备 ↓ 支撑结构 ↓ 主体结构 ↓ 基础系统 ↓ 地面保护 ↓ 现有体育场表面 设备本身只是负载系统的开始。
一场体育场音乐会包含许多大型构件,但它们的结构要求各不相同。
不能在所有地方都使用相同的支持方法。
设备 | 地点 | 大概规模 | 主要支持方式 |
|---|---|---|---|
LED主屏 | 主舞台后方 | 20m×16m | 舞台平台 |
侧边LED屏 | 舞台两侧 | 每块20m×16m | 环锁结构 |
主调LED屏幕 | 观众区 | 14m×10m | FOH环形结构 |
主线阵列 | 舞台前 | 每侧16个柜子 | 围裙悬臂梁 |
中继扬声器塔 | 体育场中心 | 每侧12个柜子 | 独立塔式结构 |
光束灯 | 弧形舞台桁架 | 36 单位 | 铝弧形桁架 |
频闪照明 | 弧形舞台桁架 | 36 单位 | 铝弧形桁架 |
屋顶照明 | 主屋架 | 4组 | 屋顶索具系统 |
起升电机 | 屋顶系统 | 42个电机 | 屋顶结构 |
该表显示了一个重要的工程原理:
设备越重,支撑路径就越重要。
10吨重的LED墙和10吨重的扬声器系统不一定需要相同的结构解决方案。
位置、高度、风向和动态行为决定了正确的设计。
在永久性建筑中,荷载通常通过柱、梁和地基传递。
临时事件结构遵循相同的工程逻辑,但系统是模块化且可拆卸的。
每个负载都必须有一个受控路径。
例如:
LED 箱体 ↓ 支撑梁 ↓ 环形锁/舞台结构 ↓ 底板 + 可调节千斤顶 ↓ 接地保护 ↓ 体育场表面 扬声器系统 ↓ 索具硬件 ↓ 桁架/横梁 ↓ 主结构框架 ↓ 基础系统 ↓ 地下水 箱 ↓ 支撑平台 ↓ 环形锁台架系统 ↓ 垂直标准 ↓ 底座插孔 ↓ 接地保护 工程的目的不仅仅是支撑重量。
它是为了控制 重量的移动方向.
大型 LED 屏幕是音乐会场地中最明显的重物之一。
然而,不同的LED位置需要不同的结构解决方案。
在该项目中,观察到了三种不同的 LED 支撑方法。
主背景LED屏约为:
宽度:20m
高度:16m
与悬挂式 LED 系统不同,该屏幕直接安装在主舞台平台上。
其加载路径为:
LED 箱体 ↓ 舞台支撑系统↓ 舞台甲板 ↓ 环锁舞台结构 ↓ 底座系统 ↓ 地面 这种方法有几个优点:
更短的负载传递路径。
维护更方便。
减少屋顶荷载。
更大的后屏幕具有更好的稳定性。
主LED不需要由屋顶支撑,因为舞台本身提供了一个直接的结构平台。
两侧LED结构明显不同。
每边大约是:
宽度:20m
高度:16m
它们被安装在大型环形结构上。
观察到的侧面环锁尺寸约为:
高度:21m
宽度:24m
深度:6m
这些环形锁系统不是简单的屏幕支架。
他们还支持:
线阵。
照明设备。
维护访问。
技术工作领域。
加载路径变为:
LED 屏 ↓ 钢方管支撑梁 ↓ 环锁横梁 ↓ 环锁标准 ↓ 底板 ↓ 可调千斤顶 ↓ 接地保护 LED结构底部的钢方管用于:
将 LED 机柜调平。
分配机柜负载。
减少对齐错误。
LED 屏幕在 Ringlock 结构上的安装逻辑将在以下内容中进一步讨论:
和

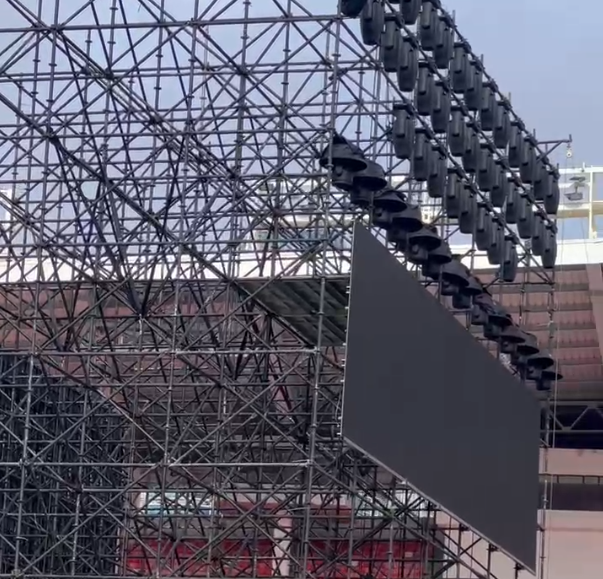

FOH 结构还带有大型 LED 屏幕。
FOH Ringlock 结构大约为:
高度:20m
宽度:14m
深度:8m
由于FOH位于观众区内,其结构要求与主舞台不同。
它必须支持:
LED 屏幕。
相机平台。
控制设备。
运营商。
技术平台。
因此,FOH 系统是一个多功能的临时结构。
有关 FOH 结构的更多详细信息,请参阅:
音频系统产生独特的结构要求。
与LED屏幕不同,线阵是悬浮式的。
他们的负载包括:
垂直重量。
动态运动。
索具力量。
风的影响。
主舞台采用悬挂在前裙板结构上的线阵列。
观察到的配置:
两个主要悬挂位置。
每侧16个柜子。
加载路径是:
线阵列 ↓ 索具硬件 ↓ 围裙悬臂梁 ↓ 主屋顶结构 ↓ 主立柱 ↓ 底座系统 ↓ 接地 悬挂点不能简单地选择,因为视觉上方便。
它必须连接到能够传递载荷的结构构件。

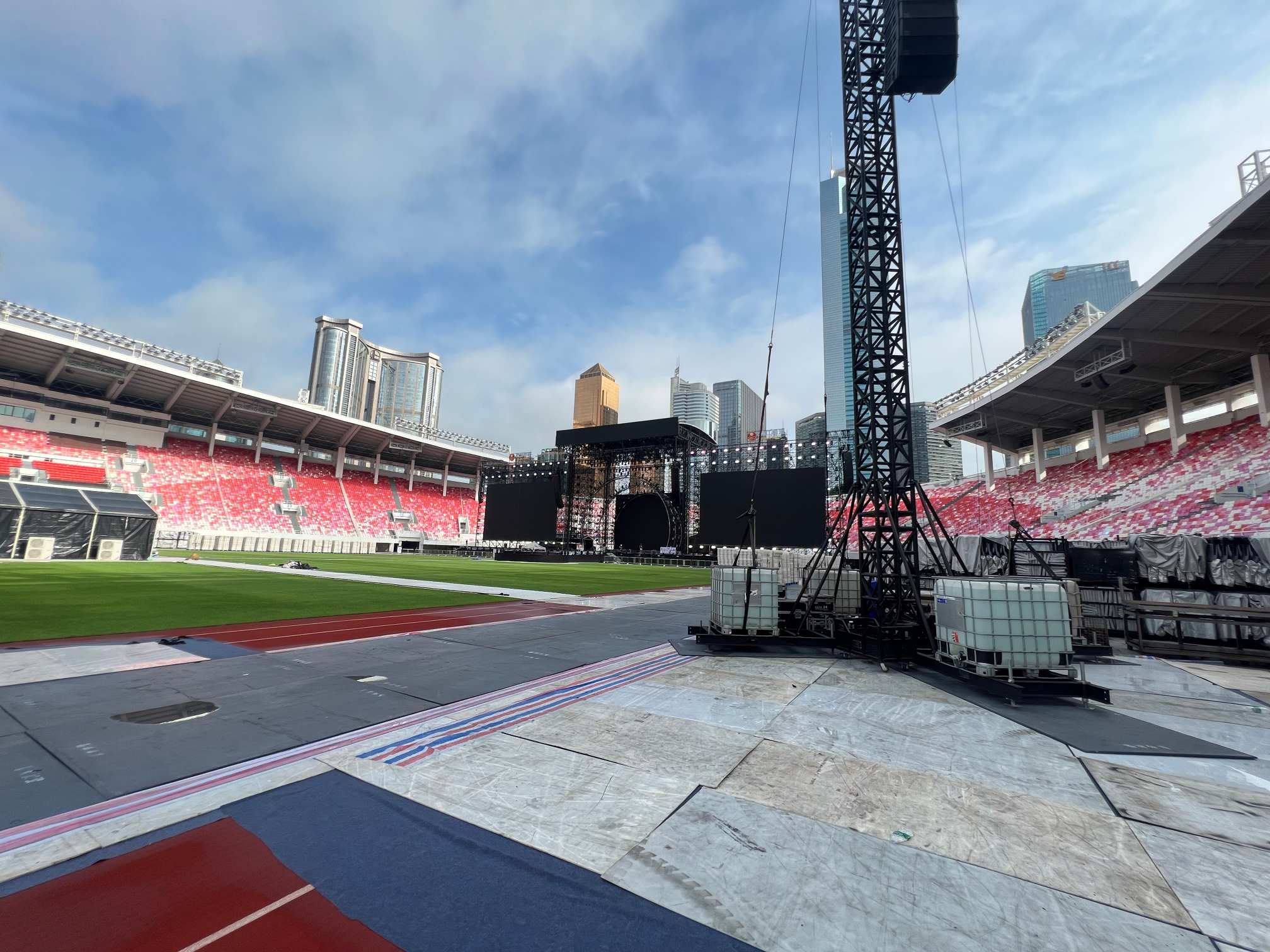

中继扬声器塔带来了另一种工程挑战。
它们是高而细长的结构,暴露于:
扬声器重量。
风荷载。
颠覆的时刻。
观察到的中继塔大约有:
高度:20m。
每侧 12 个线阵列柜。
位于体育场中部附近。
他们的加载路径是:
线阵列 ↓ 塔顶结构 ↓ 垂直塔截面 ↓ 对角支撑 ↓ 塔底座 ↓ 压载物+ 拉线系统 ↓ 地面 塔的稳定性不仅仅依赖于垂直结构。
这取决于完整的系统:
塔的几何形状。
对角大括号。
压载水。
盖伊电线。
基础扩展。
更多信息:
照明设备常常被低估,因为单个灯具可能不会显得非常重。
然而,大型音乐会使用许多集中在特定区域的装置。
这会产生显着的局部负载。

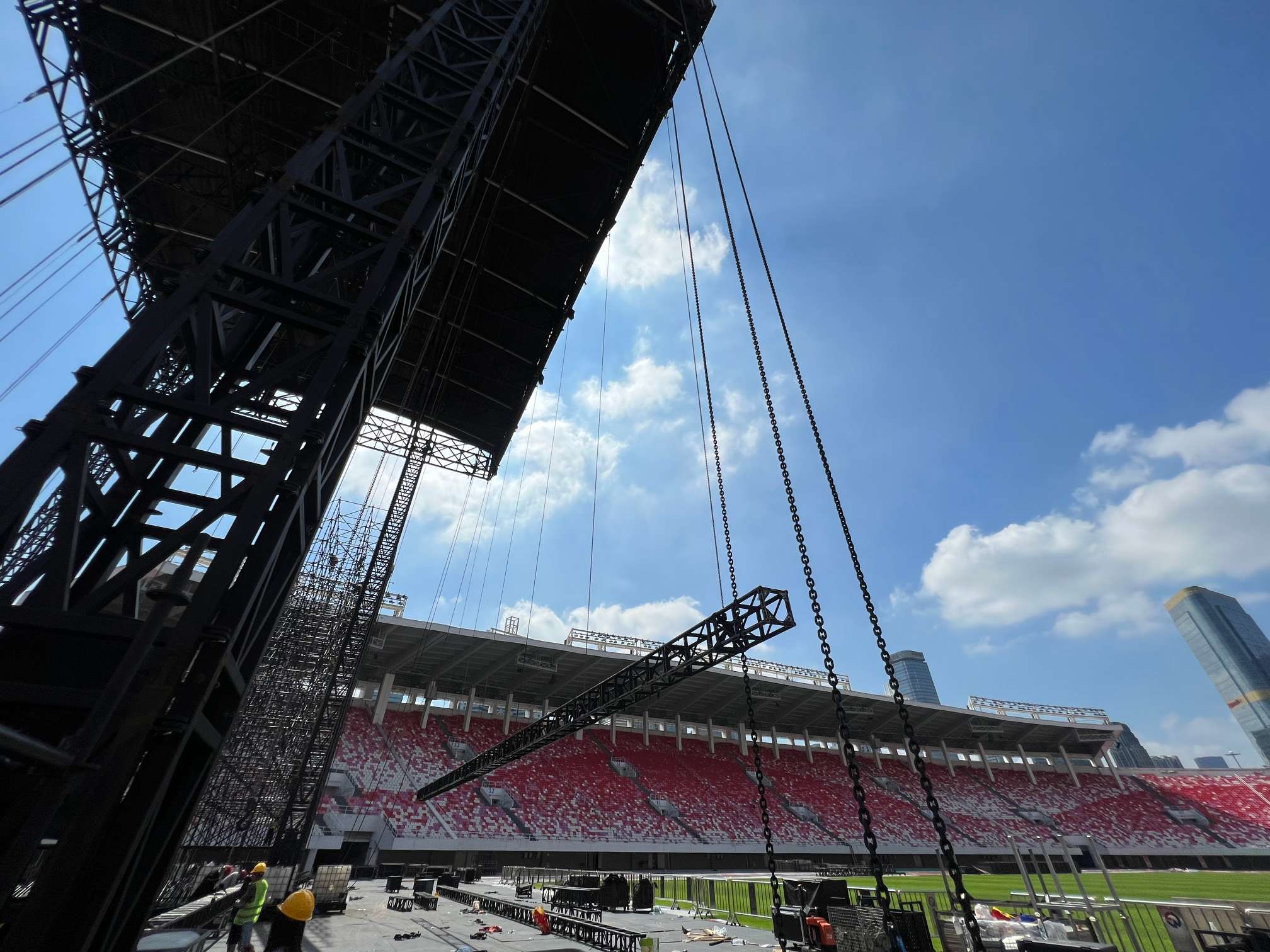

主屋顶下安装了三个半弧形桁架。
他们支持:
36个移动梁夹具。
36 个频闪装置。
加载路径是:
照明装置 ↓ 弧形铝桁架 ↓ 悬挂点 ↓ 屋顶/舞台结构 ↓ 主要支撑系统 桁架不仅承受固定装置的重量。
它还传输:
动态运动力。
安装负载。
电缆负载。

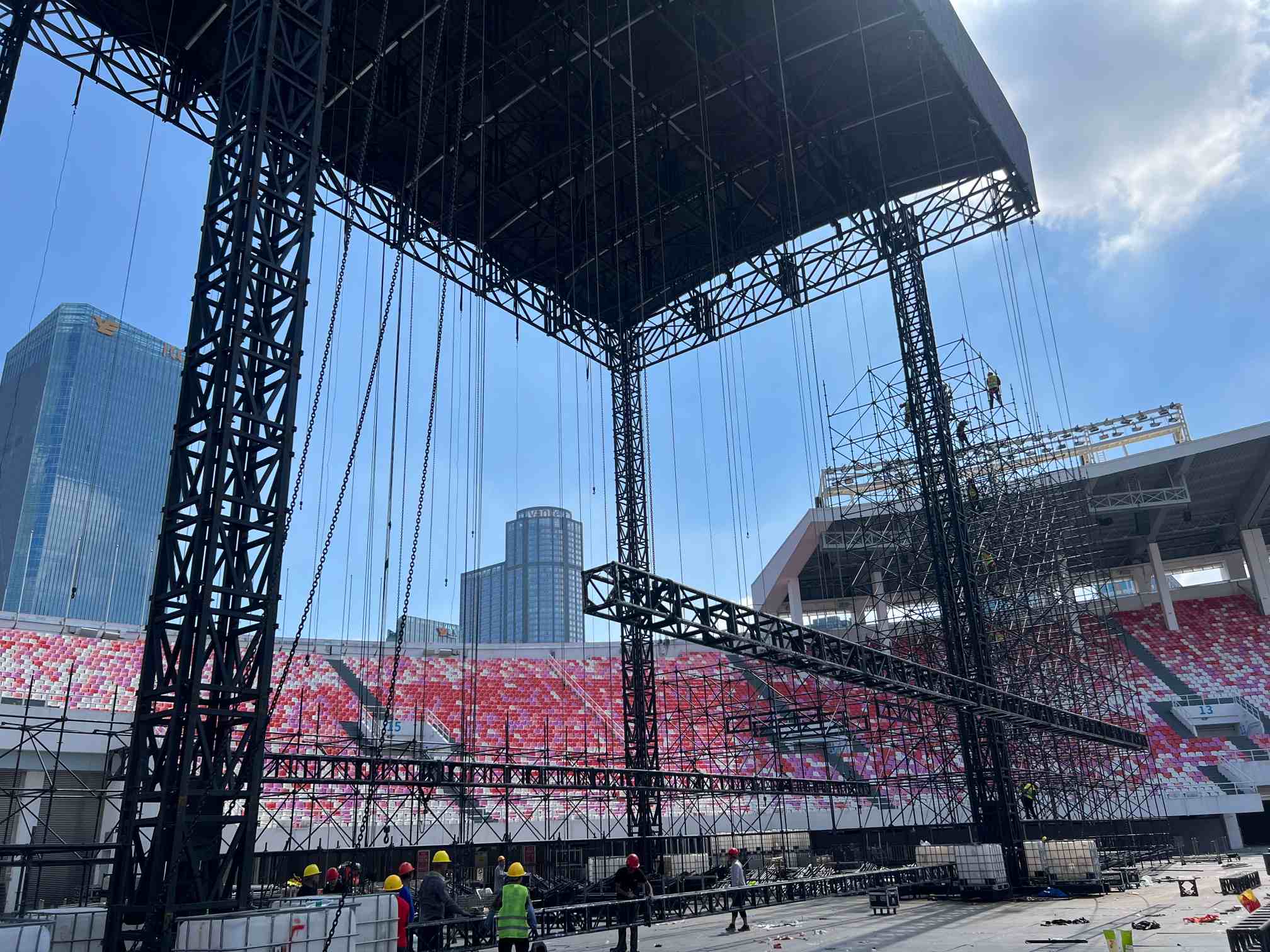

屋顶系统还带有照明设备。
观察到的配置:
四个照明组。
每组:
14个切割灯。
14个光束灯。
此外:
42 个电机。
七组。
每组六个电机。
因此,屋顶的设计不仅仅是为了防风雨。
它也是一个生产支撑结构。
这就是为什么屋顶高度、结构强度和索具准备必须一起考虑的原因。
该项目广泛使用了大型环锁结构。
他们支持:
LED 屏幕。
音频系统。
技术平台。
访问区域。
两个主要的侧环锁结构大约是:
高度:21m。
宽度:24m。
深度:6m。
FOH Ringlock 结构大约为:
高度:20m。
宽度:14m。
深度:8m。
环形锁结构通过多个连接的构件分配载荷。
加载路径为:
平台/设备 ↓ 台账系统 ↓ 垂直标准 ↓ 底座插孔 ↓ 接地保护 ↓ 地面 稳定性取决于:
垂直标准。
水平分类账。
对角大括号。
连接强度。
基础调整。
Ringlock 工程的基本原理解释如下:
和

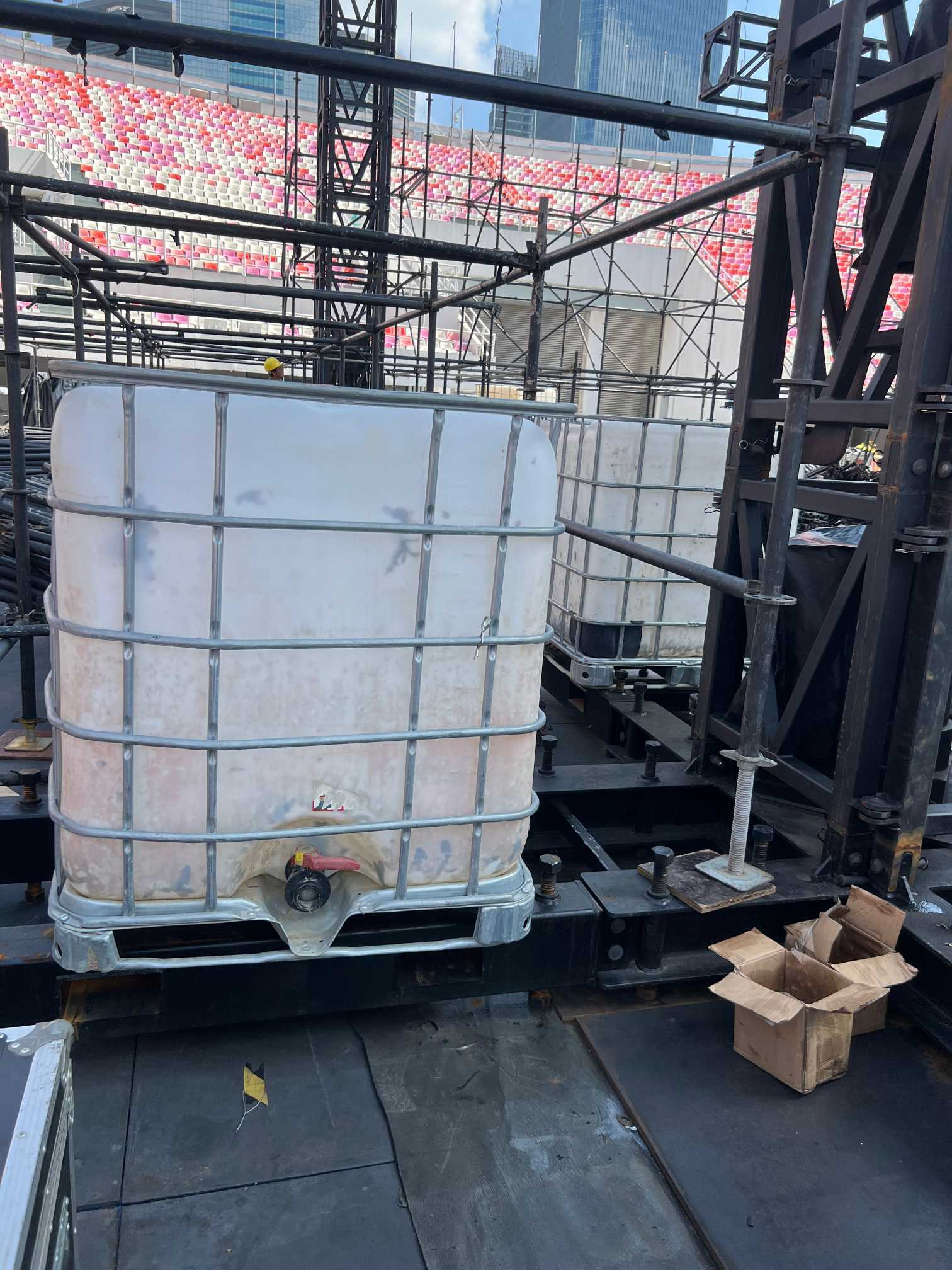

道碴是临时结构工程的另一个重要组成部分。
在该项目中,水箱用于稳定控制。
观察到的配置:
容量:约1立方米。
位置:Ringlock 结构的底层。
间距:大约每 4 米。
所有罐体均安装有支撑平台。
一个常见的错误是将水箱直接放置在环形分类账上。
这会产生集中的局部压力。
正确的加载路径是:
水箱 ↓ 钢板/平台 ↓ 环形台架 ↓ 垂直标准 ↓ 基础系统 ↓ 体育场 支持平台必须:
有足够的面积。
分配负载。
防止台账弯曲。
保持稳定。
理想情况下,水箱还应包括:
托盘底座。
叉车接入点。
这使得运输和定位更加安全。
在现有体育场内建造了一个临时音乐会结构。
因此,地面是工程系统的一部分。
观察到的保护层是:
地面 ↓ 防水塑料板 ↓ 防滑毡 ↓ 塑料模块地板 ↓ 钢板(重载区) ↓ 临时结构 在草地上,使用了额外的模块化塑料地板。
目的是:
负载分布。
表面保护。
工作条件稳定。
降低点压力。
一个结构可能足够坚固,但如果下面的地面无法安全地承受负载,整个系统就会变得不安全。
主舞台本身也是一个重负载系统。
观察舞台高度:
大约2米。
该结构遵循标准 Ringlock 级配置:
垂直支撑。
交叉大括号。
底座调节系统。
加载路径:
舞台表面 ↓ 甲板框架 ↓ 环锁支撑 ↓ 交叉支撑 ↓ 底座千斤顶 ↓ 接地保护 舞台必须支持:
表演者。
仪器仪表。
设备。
LED 系统。
移动负载。
关于活动建设最大的误解之一是:
如果结构坚固,为什么不把设备放在任何地方呢?
因为光有实力是不够的。
工程师必须考虑:
结构中心的 1 吨负载与边缘的 1 吨负载不同。
较小的接触面积会产生较高的局部压力。
载荷必须通过设计的构件进入。
下面的表面也必须承受载荷。
有些负载会产生倾覆力而不仅仅是向下的压力。
例如:
一个水箱。
扬声器塔。
悬挂式 LED 框架。
都需要不同的解决方案。
大型活动结构总是涉及平衡不同的需求。
工程选择 | 目的 |
|---|---|
铝屋顶系统 | 在保持强度的同时减少静载 |
环锁结构 | 灵活的大容量模块化支持 |
钢支撑梁 | 改善 LED 排列和负载分配 |
压载舱 | 提高运动稳定性 |
接地保护系统 | 保护体育场表面并分散压力 |
可调节底座 | 纠正不平坦的地面条件 |
我们的目标不是让每个组件都变得更强。
目标是创建一个完整、平衡的系统。
重型设备管理是大型音乐会工程最重要的部分之一。
挑战不仅仅是支撑重量。
它控制每个负载的移动方式:
从:
LED 橱柜。
扬声器。
照明灯具。
屋顶系统。
平台。
压载舱。
通过:
桁架。
环锁结构。
横梁。
专栏。
基础系统。
进入:
接地保护。
体育场表面。
因此,一个成功的临时音乐会结构并不是通过随机添加更强的组件来构建的。
它是通过设计完整的负载传输系统而创建的。
在大型活动工程中,安全并非来自于单一的强大因素。它来自从设备到地面都有清晰且受控路径的每个负载。
