带舞台 6x6x6 米的障碍巡演铝制音乐会桁架系统

包装重量：1200公斤

包装量：9CBM

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
6.00 m梁（前线）	2套	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
6.00 m梁（侧）	2套	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
5.00 m支柱	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	4pcs
		1.00 m			50×3.0		CS289×289	0pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	.60 m			50×3.0		CS289×289	2个
6.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	2个
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
3.20 m倾斜	4组	3.00 m			50×3.0		CS289×289	0pcs
		2.00 m			50×3.0		CS289×289	4pcs
		1.20 m			50×3.0		CS289×289	4pcs
3.20 m梯子桁架	4组	3.00 m			50×3.0		CL30,289*50	0pcs
		2.00 m			50×3.0		CL30,289*50	4pcs
		1.20 m			50×3.0		CL30,289*50	4pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
		将板与夹具连接						2个
		单夹						8pcs
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					81.36	1pcs

包装重量：700公斤

包装量：4.5cbm

物品	规格							数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的					8个PC
	122m舞台支架							12个PC
	244m舞台支架							10个PC
	用伸缩管站立							15个
	舞台可调式基础							15个
舞台楼梯	木制浇头	全部的	8	步骤		可调节到舞台高度		2个

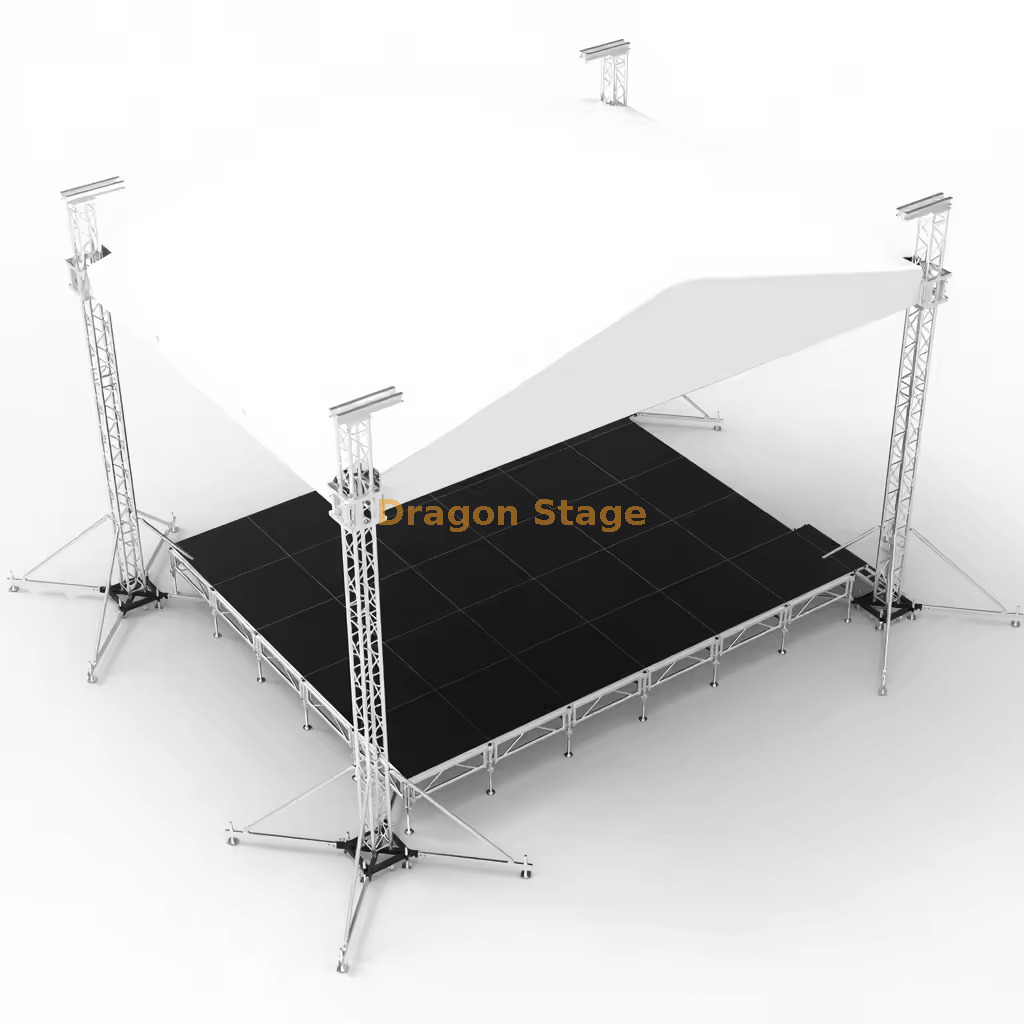

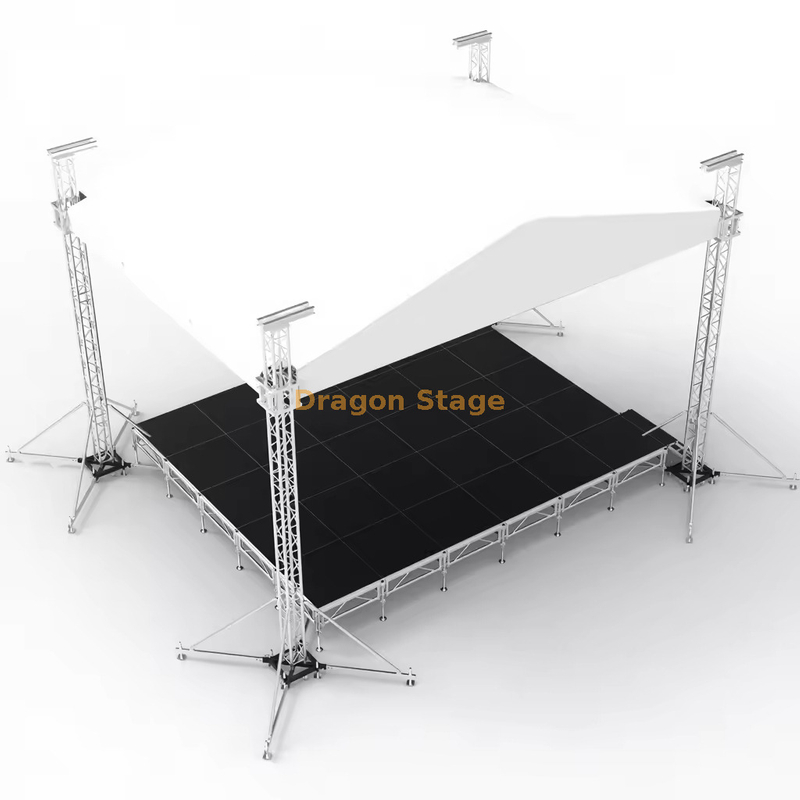

带舞台 6x6x6m 的 Barrier Tour 表演铝制音乐会桁架系统：紧凑型活动解决方案

1.简介：大规模现场制作的基础

对于需要专业、紧凑且符合安全要求的设置的发起人、活动公司和制作团队来说， 带舞台的 DragonStage 障碍巡回表演铝制音乐会桁架系统 提供了理想的解决方案。该集成系统具有对称的 6m 宽 x 6m 深 占地面积和 6m 高的 结构。它非常适合小型户外音乐会、促销巡演、俱乐部表演和企业演示，其中空间效率和快速部署是关键考虑因素。

该系统采用可靠的 CS289x289 方形桁架型材构建，通过经过验证的 插口铰链部分系统 连接 ，优先考虑结构完整性和快速组装。其尺寸和集成舞台甲板 (4.88mx 4.88m) 提供了专业级平台，使其成为 需要在有限或移动活动环境中提供高性能的 便携式铝桁架系统的最终选择。

2. 现代赛事建设的挑战与解决方案

在较小的场馆或快节奏的巡演中设置专业舞台通常会带来与后勤空间限制、多变的地面条件以及尽管尺寸紧凑但仍能保持安全标准的结构相关的挑战。过大的系统效率低下，而低质量的小型系统通常缺乏适当的照明和声音装备的能力。

DragonStage 的解决方案针对 巡演 应用优化了以下因素：

• 空间效率： 6x6x6 米 的 占地面积 最大限度地提高了小围护结构内的舞台面积，使其适用于众多场地。该结构运输外形轻（包装总重量：1200kg；桁架结构包装总体积：9CBM），大大简化了物流。

• 集成安全性： 该系统经过精心设计，包括一个坚固的地面支撑系统，具有四组 套管块 (S)、, 钢底座 (S)和 顶部部分 (S) 。至关重要的是， 其中包括 16 个长支腿，确保了户外环境中这种相对较高的结构的最大稳定性（来源：https: //www.dragontruss.com/Stage-Truss-pl3452133.html ）。

• 受控提升： 四个支柱均配备了 2 吨手动葫芦 (BA05) ，可在施工过程中精确、安全地手动提升屋顶网格，从而减轻繁重的手动搬运带来的风险。

3. 主要特性和优点

该系统在紧凑的封装中提供了功能齐全的舞台和屋顶解决方案，专为提高效率和安全性而设计。

坚固的桁架和连接系统

该结构的采用经过认证的 梁和柱均 CS289x289 方形桁架系列：

• 主管： 所有主要结构构件均采用 50mm x 3.0mm 主管，确保为轻型至中型索具负载提供坚固的基础。

• 梁跨度： 6.00m的前梁和侧梁由可靠的CS289x289桁架组成，为照明灯具提供充足的悬挂空间。

• 屋顶配置： 屋顶采用 坡度设计，截面 为 CL30梯形桁架 ， 顶梁和斜梁为该结构配有 CS289x289桁架。 81.36 平方米的 PVC 屋顶雨篷， 可提供全天候保护。

综合舞台甲板

该系统包括一个带有铝制组装舞台的中央表演区，尺寸为 4.88m x 4.88m（16 英尺 x 16 英尺）.

• 甲板材料：舞台顶部由 4x8 英尺（1.22x2.44 米）木质 面板 制成。

• 可调节高度： 舞台系统采用 带有可伸缩管的支架 和 舞台可调节底座组件，允许平台高度在 1.2m至2.0m范围 内灵活设置 ，这对于可视性至关重要（来源： https: //www.dragontruss.com/Aluminum-Stage-FAQ17608.html ）。

全面的安全配件

该系统配备了专业构建所需的所有配件，包括：

• 索具点： 提供 单夹（8 个） 和 双夹（8 个），用于将灯光和音响元件牢固地固定到桁架网格上。

• 通道：包括 两套可调节高度的 舞台楼梯 ，确保表演者安全、合规地进入平台。

• 负载稳定性： 长支腿 提供 必要的占地面积扩展，以保证户外活动许可所需的结构稳定性。

4. 舞台专业人士实用常见问题解答

问：该系统被视为重型还是中型桁架？答：鉴于使用 CS289x289 桁架型材，该系统通常被归类为 中型 解决方案，非常适合需要标准灯光和音响套件的音乐会，但不适合极端点负载或大型视频墙。

问：该系统是否包含障碍？答：产品名称表明它是一个适合与障碍物一起使用的系统（“Barrier Tour Performance”），但从网页中提取的详细组件列表并未明确详细说明人群控制障碍物本身的数量或类型。 屏障成分必须单独确认。

问：6m高度可以轻易降低吗？答：虽然结构是模块化的，但 5.00m 的桁架柱是主要的垂直元素。修改高度需要交换或删除这些标准桁架长度，这是可能的，但应根据工程规范进行。

问：小团队组装是否可行？答：由于桁架重量可控且包含 手动葫芦，该系统设计用于由训练有素的团队进行相对高效的组装，通常使其成为劳动力时间有限的旅游应用的理想选择。

5.强烈的号召性用语（CTA）

如需可靠、紧凑、高性能的舞台解决方案，满足巡演日程的需求，请选择 配备舞台 6x6x6m 的 DragonStage 铝制音乐会桁架系统.

立即咨询技术图纸和报价以部署此专业活动解决方案。
