包装重量：1900公斤

包装量：14CBM

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
10.00 m梁（前线）	2套	3.00 m			50×3.0		CS289×289	6pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	2个
10.00 m梁（侧）	2套	3.00 m			50×3.0		CS289×289	6pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	2个
5.00 m支柱	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	4pcs
		1.00 m			50×3.0		CS289×289	0pcs
梁立方体	6个面孔	CS289×289						0pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	1.00 m			50×3.0		CS289×289	2个
10.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	3pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	1pcs
5.20 m斜梁	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		2.20 m			50×3.0		CS289×289	4pcs
5.20 m梯子桁架	8组	3.00 m			50×3.0		CL30,289*50	8pcs
		2.00 m			50×3.0		CL30,289*50	0pcs
		2.20 m			50×3.0		CL30,289*50	8pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
	1	将板与夹具连接					CS289×289	2个
		单夹						16pcs
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					177.36	1pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
2.00 m翼梁	2套	3.00 m			50×3.0		CS289×289	0pcs
		2.00 m			50×3.0		CS289×289	2个
		1.00 m			50×3.0		CS289×289	0pcs
5.00 m翅膀支柱	2套	3.00 m			50×3.0		CS289×289	2个
		2.00 m			50×3.0		CS289×289	2个
		1.00 m			50×3.0		CS289×289	0pcs
翅膀塔	钉袖块S							2个
	钢基s							2个
	顶部s							2个
	手动提升，BA05 2ton							2个
	SPIGOT铰链部分，高度1M							2个
	纤维吊带，BA04,2吨3m							2个
	长距离的							8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

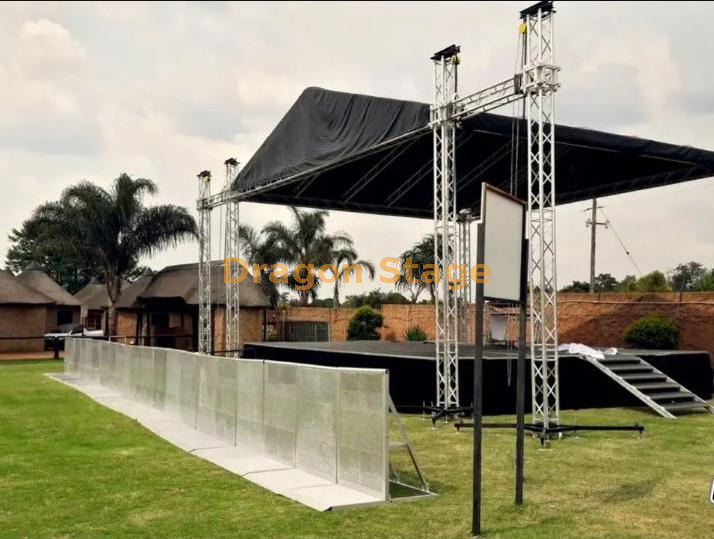

户外音乐会舞台屋顶桁架系统：10m x 10m x 6m 演出结构

简介：适合大型活动的坚固中型舞台

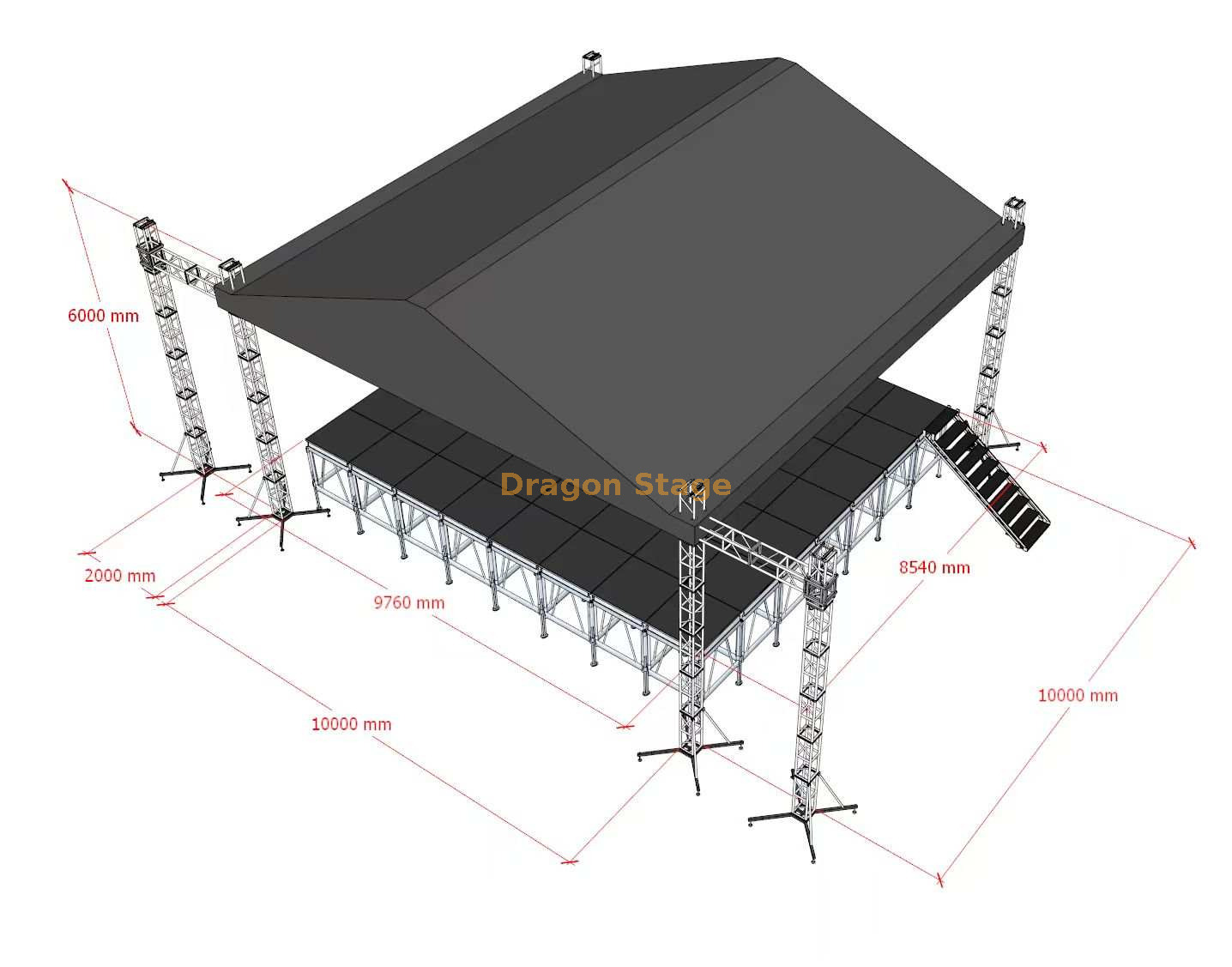

Dragon Stage 户外音乐会舞台屋顶桁架 为中大型活动提供专业可靠的铝制结构。该系统的尺寸为 10m 长 x 10m 宽 ，净工作高度为 6m ，非常适合音乐会、节日、企业聚会和需要强大存在和巨大索具能力的公共活动。

---

专为性能和安全而设计

标准桁架，稳定性高

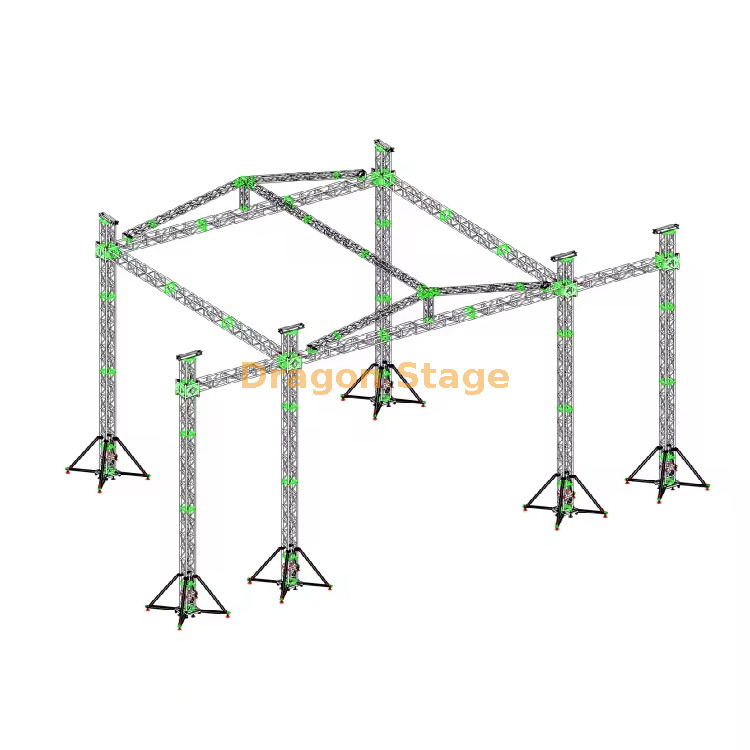

整个结构采用多功能 CS289x289 方形桁架 和坚固的 50mm x 3.0mm 主管构建。这种尺寸的桁架在 10 米跨度的承载性能和后勤重量之间实现了出色的平衡。该结构由完整的锚定 六塔地面支撑系统 ，确保卓越的负载分布和稳定性，以抵抗风和照明装置的动态负载等侧向力。

集成扬声器翼

该系统包括两个专用侧塔和 2.00m 翼梁，是专业音频制作的一项关键功能。这些扩展使您可以将线阵列扬声器或 LED 屏幕放置得比主舞台区域更宽，从而改善声音覆盖范围和大量观众的视线。每个主塔和翼塔均包括专用基础组件（钢底座）和 手动葫芦（BA05，2 吨） ，确保安全和受控的屋顶安装。

增强安全性和索具

• 提升： 包括六台总重 2 吨的手动葫芦， 有助于安全、逐步提升完全装配的屋顶网格。

• 锚固： 24 个长支腿 （16 个主支腿 + 8 个翼支腿）提供宽阔的占地面积，增加了结构对倾覆力矩的抵抗力，对于 6m 高的户外活动舞台桁架尤其重要.

• 天气保护： 该系统配有 177.36 平方米的 PVC 顶篷，为设备和表演者提供广泛的保护，使其免受雨水和阳光直射。

---

关键结构部件

成分	规格	数量（总计）	功能
主桁梁	CS289x289（50x3.0mm管）	16个（10m跨度）	屋顶网架结构
支撑柱桁架	CS289x289（50x3.0mm管）	10个（6m高）	垂直承重
升降系统	手动葫芦（BA05，2吨）	6组	屋顶提升和张紧
稳定基础	钢底座S+长支腿	6套（24支腿）	锚固与稳定
天篷	PVC材质	177.36 平方米	防雨防晒

---

舞台专业人士的实用常见问题解答

问：桁架截面的主要连接机制是什么？

答：该系统使用 锥形耦合器、安全夹和销钉 （插口连接）。这是一种众所周知的、高速且可靠的组装和拆卸方法，使其成为 节日模块化铝制屋顶桁架系统的绝佳选择.

问：我可以在这个桁架上悬挂 LED 视频屏幕吗？

答：是的， CS289x289桁架 是通用型方形桁架，适用于照明和中等重量负载。但具体LED屏尺寸和重量，必须查阅官方 桁架载荷表 ，确保 不超过 10m跨度。

问：地面支撑系统是否包含在桁架中？

答：是的。该套件包括所有必要的塔组件：四个主塔和两个翼塔的套筒块、钢底座、顶部部分、铰链部分和手动葫芦。

问：如何保证抗风稳定性？

答：稳定性是由的宽占地面积 24 个长支腿 和桁架的结构完整性提供的。至关重要的是，必须将系统正确固定在地面上。 根据活动地点的具体风荷载计算，使用 锚固技术（道碴或地桩）
