包装重量：4000kg

包装量：50CBM

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
16.00 m光束（前线）	2套	3.00 m			50×4.0		CS520×760	10pcs
		2.00 m			50×4.0		CS520×760	0pcs
		1.00 m			50×4.0		CS520×760	2个
12.00 m梁（侧）	2套	3.00 m			50×4.0		CS520×760	8pcs
		2.00 m			50×4.0		CS520×760	0pcs
		1.00 m			50×4.0		CS520×760	0pcs
9.00 m支柱	6组	3.00 m			50×3.0		CS389×389	18pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
梁立方体	6个面孔	CS520×760						错误的
框架塔	钉袖块							6pcs
	钢基L。							6pcs
	顶部L。							6pcs
	手动提升，BA05 2ton							6pcs
	SPIGOT铰链部分，高度1M							6pcs
	纤维吊带，BA04,2吨3m							6pcs
	长距离的							24pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	1.60 m			50×3.0		CS289×289	2个
12.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
8.20 m斜梁	6组	3.00 m			50×3.0		CS289×289	12％
		2.00 m			50×3.0		CS289×289	0pcs
		2.20 m			50×3.0		CS289×289	6pcs
8.20 m梯子桁架	8组	3.00 m			50×3.0		CL30,289*50	16pcs
		2.00 m			50×3.0		CL30,289*50	0pcs
		2.20 m			50×3.0		CL30,289*50	8pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
	1	将板与夹具连接					CS289×289	2个
		单夹						16pcs
		双夹具						12％
		屋顶冠层材料：PVC，蓝色或定制。					312.16	1pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
2.00 m翼梁	2套	3.00 m			50×4.0		CS520×760	0pcs
		2.00 m			50×4.0		CS520×760	2个
		1.00 m			50×4.0		CS520×760	0pcs
9.00 m翅膀支柱	2套	3.00 m			50×3.0		CS389×389	6pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
翅膀塔	钉袖块							2个
	钢基L。							2个
	顶部L。							2个
	手动提升，BA05 2ton							2个
	SPIGOT铰链部分，高度1M							2个
	纤维吊带，BA04,2吨3m							2个
	长距离的							8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

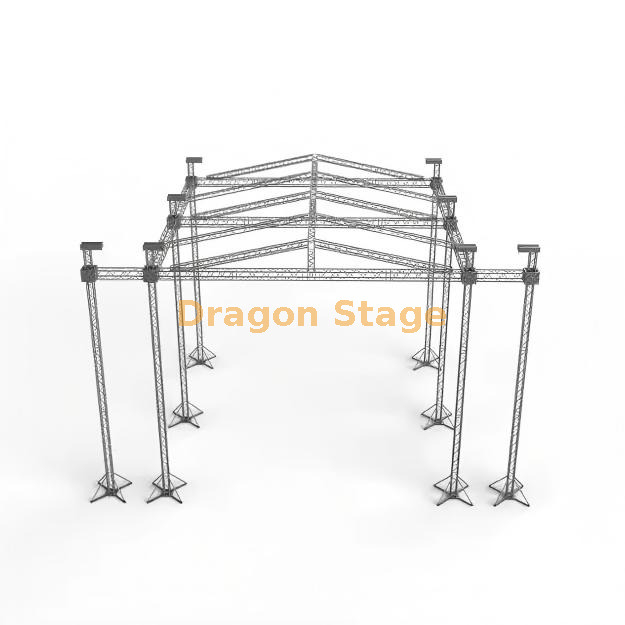

带屋顶桁架的活动音响舞台系统：高距离铝结构（16m x 12m x 10m）

简介：规模化生产的巅峰

带屋顶桁架的 Dragon Stage活动音响舞台系统 专为最大型的专业制作而设计，提供丰富的视觉效果和无与伦比的结构能力。该系统的尺寸 长 16m、宽 12m、高 10m ，是一个完整的解决方案，包括 集成到主框架中的关键这款 2m 宽声音桁架翼。 跨度16m、高度10m的重型户外舞台屋顶 是各大音乐节、企业路演、大型户外音乐会的主舞台必备。

---

高容量户外索具的挑战与解决方案

确保稳定性和集成声音支持

该结构的绝对高度 ( 10m ) 和跨度 ( 16m ) 需要专门的工程来管理来自现代音响和照明设备的动态风荷载和重点荷载。

这个 带有扩音翼的专业音乐会舞台系统 提供了关键的解决方案：

• 极限负载管理： 该结构依靠大型 CS520x760 方形桁架 作为主屋顶梁（50mm x 4.0mm 主管），提供经过认证的高额定负载，对于在 16m 跨度上安全悬挂重型视频墙和全线阵列系统至关重要.

• 集成音响桁架： 至关重要的是，该系统具有专用的高强度 2m 宽音响桁架翼 ，其结构经过加固，可以处理大型 PA 堆栈（线阵列系统），同时保持音响工程师的负载与主照明网格分开。

• 安全和组装： 随附的 4 套 2 吨手动葫芦 和全套塔配件（钢底座、套筒块、 16 个长支腿）可确保受控的地面支撑设置和针对提升力的最大稳定性，从而最大限度地缩短这种复杂结构的设置时间。

---

为生产经理提供的主要功能和结构优势

高规格铝制和塔式系统

该结构由坚固的高级 铝桁架 5​​20x760 和 389x389 组件构成，保证了使用寿命和高性能。完整的地面支撑塔系统允许整个屋顶网格在地面安全组装，然后 使用起重装置提升到最终 10m 的高度。

全面覆盖

该系统包括一个 面积为 312.16 平方米的大型 PVC 屋顶雨篷，可提供全面的头顶保护。这是一款 16x12 米一体式 斜屋顶桁架系统， 可随时部署用于任何与天气相关的活动。

模块化且适应性强

作为 模块化桁架屋顶系统，所有组件（从主屋顶到专用 PA 翼塔桁架集成系统）均使用标准化连接，允许未来扩展、重新配置或与人群屏障等互补舞台配件集成。

---

舞台专业人士的实用常见问题解答

问：为什么桁架高度为10m？

答： 10m 的高度 提供了卓越的间隙，这对于大型活动至关重要，可以容纳 大型舞台背景、视频屏幕和分层照明装置，为下面的观众和工作人员提供清晰的视线。

问：桁架尺寸可以定制吗？

答：该产品以标准出售 16m x 12m x 10m配置 ，优化了指定桁架系列的承载性能。可以定制尺寸，但需要新的工程计算。

问：长支腿如何增强安全性？

答： 16根长支腿 显着增加了基础占地面积和主柱的阻力力矩。这对于室外环境中至关重要 10m 高的支柱 ，因为它可以最大限度地抵抗由重型侧向负载（如悬挂横幅）或突然阵风引起的倾覆力。

问：系统包含舞台甲板吗？

答：价格一般包括 屋架结构、塔架构件、PA翼架、PVC雨棚。舞台甲板（表演区域的地板）通常是一个单独的物品，例如快速组装的便携式钢舞台。
