8x4m 模块化环形 LED 屏幕支撑结构 6m 前高 4m 后高

DragonStage 8x4m 模块化 LED 屏幕临时结构 专为需要独立式临时支撑系统的音乐会和现场活动 LED 屏幕安装而设计。

该结构配置为：

• 总宽度：8m

• 总深度：4m

• 前排高度：6m

• 后排高度：4m

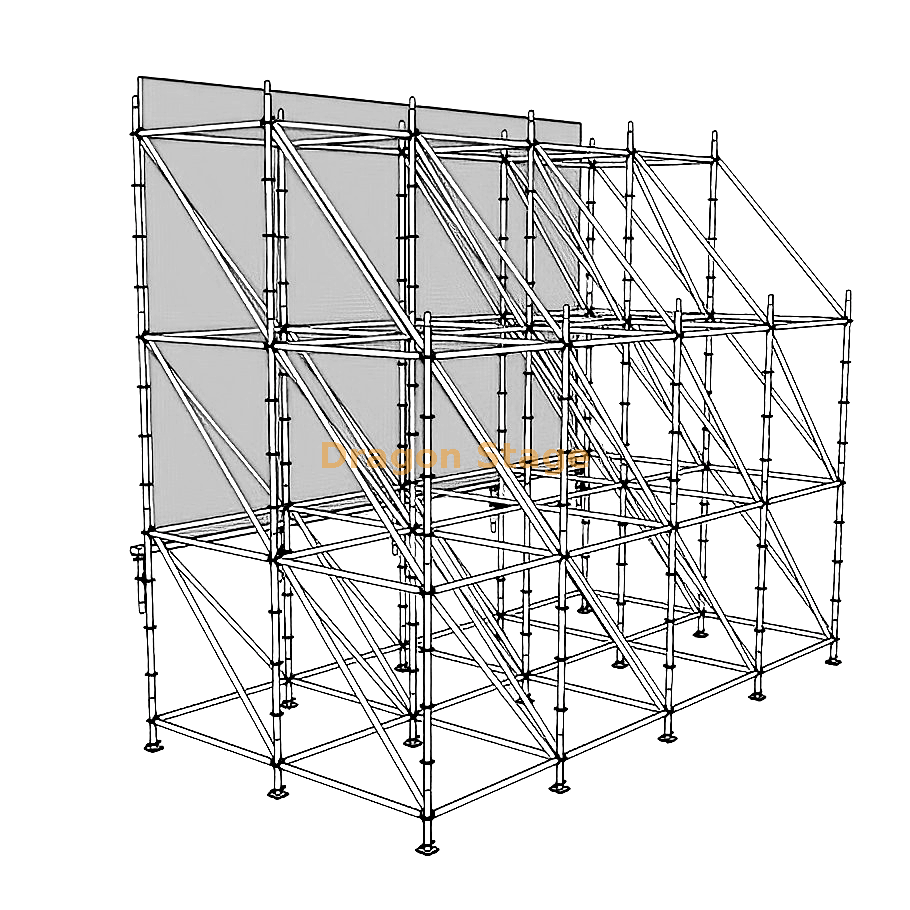

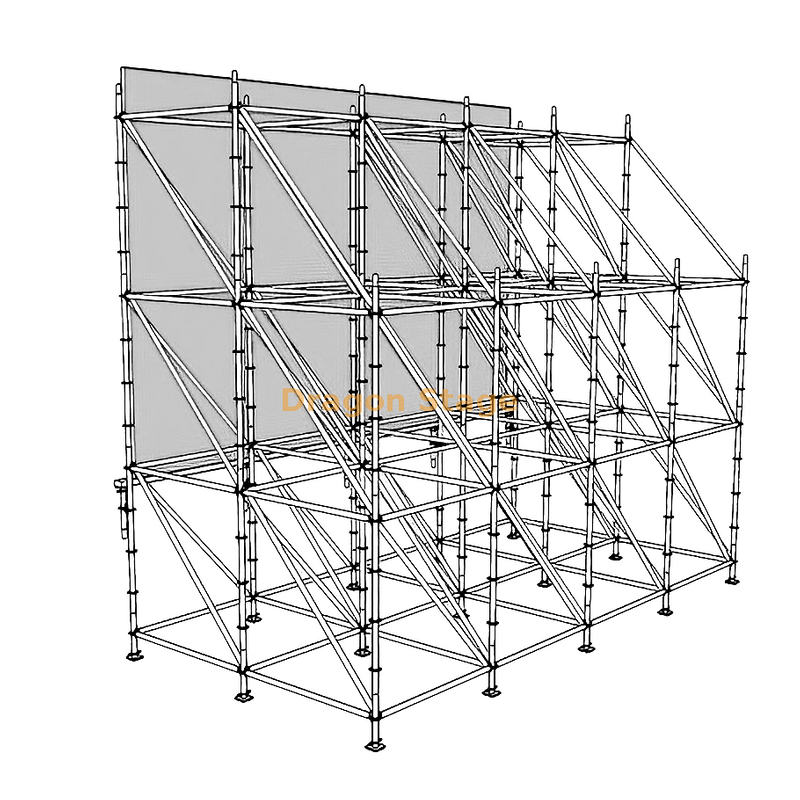

从参考图中来看，这是一个 双排模块化支撑结构。前排形成主要的 LED 屏幕支撑面，而后排则提供临时安装所需的额外深度和对角支撑框架。

与浅单排框架相比， 4m的结构深度 为支撑布置和后支撑布置提供了更多空间。

对于相关的模块化支撑产品，您还可以查看我们的 环形结构系统 和 LED舞台桁架 页面。

主要规格

结构布局

该产品不是舞台屋顶，也不是完整的音乐会舞台。

其主要功能是作为活动的 临时 LED 屏幕支撑结构 。

该结构采用前支撑线和后支撑线：

• 前排 高度达到6m

• 后排 达到4m高

• 总 深度4m

当项目需要更坚固的后支撑框架而不是平坦的单面墙时，这种阶梯式/双排布置非常有用。

它适用于音乐会制作、户外活动 LED 背景应用以及现场制作环境中使用的临时视觉显示支持系统。

有关更广泛的活动应用上下文，请参阅 音乐会活动.

模块化支柱系统

工程量清单包括：

• 支柱，LR1，长：2m — 40 根

这些 2m 的垂直构件形成了主要的直立结构。

由于该系统是模块化的，因此高度是通过组合重复的 2m 支柱部分而不是使用一件式焊接支柱来创建的。这对于运输、储存和重复临时安装来说是实用的。

每个支柱的具体位置应遵循确认的工程图纸。

水平管道配置

材料清单包括：

• 水平管，长：2m — 79 根

这些水平构件在结构的宽度和深度上连接垂直支柱。

由于该结构宽8m、深4m，因此使用大量2m水平构件来创建重复的模块化隔间，从而形成完整的框架。

这是模块化 LED 支撑结构方便临时活动工作的原因之一：单个标准构件长度可以在整个系统中重复。

对角支撑

工程量清单还包括：

• 斜管，LR3，长：2.44m — 57 根

该图显示了结构前部、侧面和后部的广泛对角支撑。

这些对角构件是临时结构布置的一部分，有助于创建此特定配置所需的支撑框架模式。

此页面仅记录提供的组件配置。它 不会 仅根据材料清单分配经过验证的风力等级、额定载荷或工程批准。

可调底座

基础系统包括：

• 可调底座，LR4，高：0.25m — 15 个

这些可调节底座安装在支撑点的底部。

它们为临时结构提供较低的支撑点，并允许在安装过程中进行基础水平调整。

实际调平范围、锚固方式、道碴方式、地面适宜性等应根据安装场地确定。

LED 托盘和托盘支架支架

该产品还包括：

• LED 托盘 — 4 件

• 托盘支架支撑 — 5 件

这些配件构成了参考图中所示的下部 LED 支撑装置的一部分。

可以理解为LED屏安装布局中与主体结构配合使用的专用支撑元件。

由于没有为这些项目提供单独的技术图纸或负载注释，因此本页保持描述的实用性，并且不会将它们转换为不受支持的性能声明。

包装重量：1300公斤

包装量：3CBM

工程量清单

典型应用

该临时LED屏支撑结构可用于：

• 演唱会LED背景墙

• 节日视频屏幕支持

• 临时舞台边LED显示系统

• 户外活动 LED 安装

• 仪式展示结构

• 现场表演视觉支持系统

• 活动制作 LED 墙设置

如果项目包括特定的 LED 箱体尺寸或总屏幕重量，应在最终报价前确认这些详细信息。

为什么这个产品有用

当 LED 屏幕需要自己 的专用临时支撑系统而不是直接连接到主舞台屋顶或单独的桁架塔系统时，这种结构非常有用。

在以下情况下这会很有帮助：

• LED墙是一个独立的视觉特征

• 舞台和屏幕需单独报价

• 项目需要灵活定位

• 模块化支撑结构更适合运输和组装

更多LED相关支撑系统，请参见 LED舞台桁架.

包含什么和不包含什么

本产品配置包括 临时支撑结构 和列出的结构组件：

• 柱子

• 水平管道

• 斜括号

• 可调底座

• LED托盘

• 托盘支架支撑

除非报价中单独说明，否则 实际的 LED 屏幕本身不会自动包含在内。

同样，LED 机柜、视频处理器、电缆、配电、索具配件和安装人工只有在经过明确确认后才应视为包含在内。

定制制造

当前产品为一种配置尺寸：

• 8m宽

• 4m深

• 正面高度6m

• 4m后高

DragonStage 还可以讨论其他配置的类似系统，例如：

• 不同宽度

• 不同的高度

• 不同深度的安排

• 单行或双行布局

• 定制 LED 支撑托盘布置

• 特定于事件的支撑布局

如果是定制结构，最好提供：

• LED屏宽度

• LED屏高度

• LED屏总重量

• 柜体尺寸

• 安装环境

• 项目是室内还是室外

重要技术说明

该产品已确认的信息包括：

• 外形尺寸 8m×4m

• 正面高度6m

• 4m后高

• 2m水平管 79根

• 57根 2.44m斜管

• 40根 2m柱子

• 15个 0.25m可调底座

• 4 个 LED 托盘

• 5个托盘支架支撑

所提供的信息并未 证实 ：

• LED屏最大重量

• 风阻

• 镇流器要求

• 锚定要求

• 基础要求

• 经认证的负载能力

• 安全系数

• 当地工程审批

这些项目只能在特定项目审查后说明。

常问问题

该 LED 支撑结构的整体尺寸是多少？
结构 宽8m，, 深4m ， 前排高6m ， 后排高4m.

这个产品主要用来做什么？
它用作 音乐会或活动 LED 屏幕的临时支撑结构.

这是一个完整的舞台系统吗？
不可以。该产品是 临时 LED 支撑结构，不是完整的音乐会舞台或屋顶系统。

产品是否包含LED屏幕？
否。该页面描述了支撑结构和列出的附件。 LED屏本身应单独报价，除非特别包含。

包括哪些结构部件？
主要部件有立柱、水平管、斜撑、可调底座、LED托盘、托盘支架支撑。

为什么结构深4m？
4m 的深度允许双排支撑布置，并为前屏幕支撑面后面的后支撑框架创造空间。

这个结构可以定制吗？
是的。宽度、高度、深度和支撑布局可根据屏幕要求和项目情况进行定制。

我需要提供什么信息才能报价？
请提供LED屏尺寸、总重量、安装位置、室内/室外使用以及任何参考图纸或布局要求。
