临时活动通常需要定制的通道解决方案来连接不同楼层,提供安全的行人通行,并与现有场馆融为一体。
对于这个澳大利亚项目,Dragon Stage 设计并制造了定制的 Ringlock 坡道系统 ,该系统结合了模块化结构支撑、步行表面、扶手和楼梯通道。
与标准预制坡道不同,该项目需要基于以下内容的完全定制解决方案:
场地条件
入口布局
所需坡道长度
安全要求
活动环境

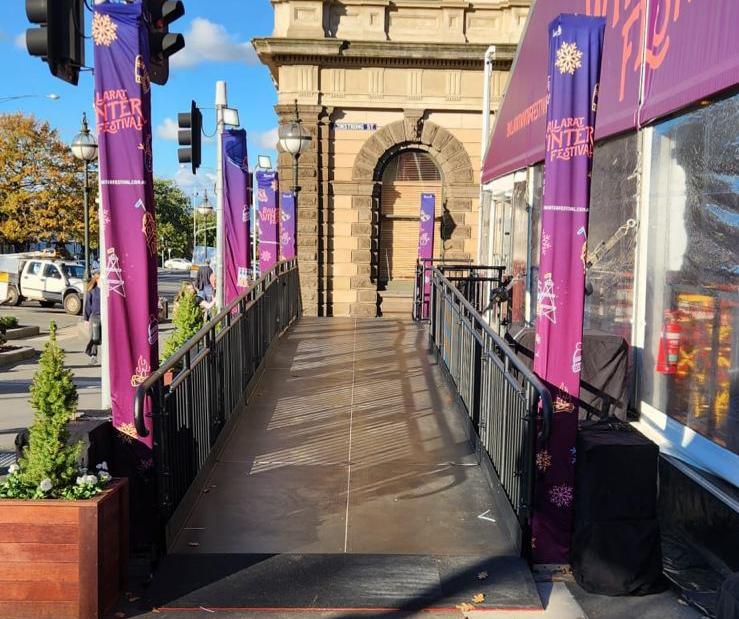

完工的结构为临时活动场地提供了稳定且专业的通道。
该项目展示了 Ringlock 系统如何超越传统的舞台应用,成为临时建筑结构的灵活解决方案。
有关 Ringlock 结构的更多信息,请参阅:
澳大利亚
临时事件访问结构
定制钢环锁坡道系统
总长度:约14m
总宽度:约2m
连接平台:4m×1m
一端连接五级楼梯
两侧安全扶手
表面处理:黑色涂层
临时活动建筑常常面临永久性建筑所没有的挑战。
结构必须是:
足够强大供公众使用
易于安装和拆卸
适应不同现场条件
运输高效
视觉上适合高级活动
对于该项目,客户需要一个坡道系统,该坡道系统可以连接活动入口,同时保持整洁的外观。
解决方案不是一个简单的倾斜平台,而是一个完整的模块化结构系统。
主要支撑框架采用模块化Ringlock系统。
该结构包括:
垂直标准
卧式账本
对角大括号
可调节支架
甲板支持成员
扶手连接
环锁连接方法允许组件创建刚性结构框架,同时在安装过程中保持灵活性。
与焊接固定结构相比,Ringlock 提供:
组装速度更快
交通更便捷
更好的适应性
可重复使用的组件
有关 Ringlock 工程原理的更多详细信息:
主坡道部分是根据客户现场要求设计的。
长的模块化坡道提供:
人行通道畅通无阻
稳定的行走面
一体化安全保护
由于临时活动场地通常具有不同的标高条件,模块化环锁结构提供了一种创建定制访问解决方案的有效方法。
设计中纳入了4m×1m的连接平台。
该部分的作用如下:
过渡区
接入连接点
结构调整区
模块化设计允许不同部分在安装过程中准确连接。
该结构的一端包括一个五级楼梯。
组合:
坡道通道
楼梯通道
允许该结构服务于不同的用户并提高整体可用性。
坡道两侧均设有黑色扶手。
扶手系统提供:
乘客保护
清晰的边界定义
改善视觉外观
对于临时公共通道结构,安全配件是完整工程解决方案的重要组成部分。

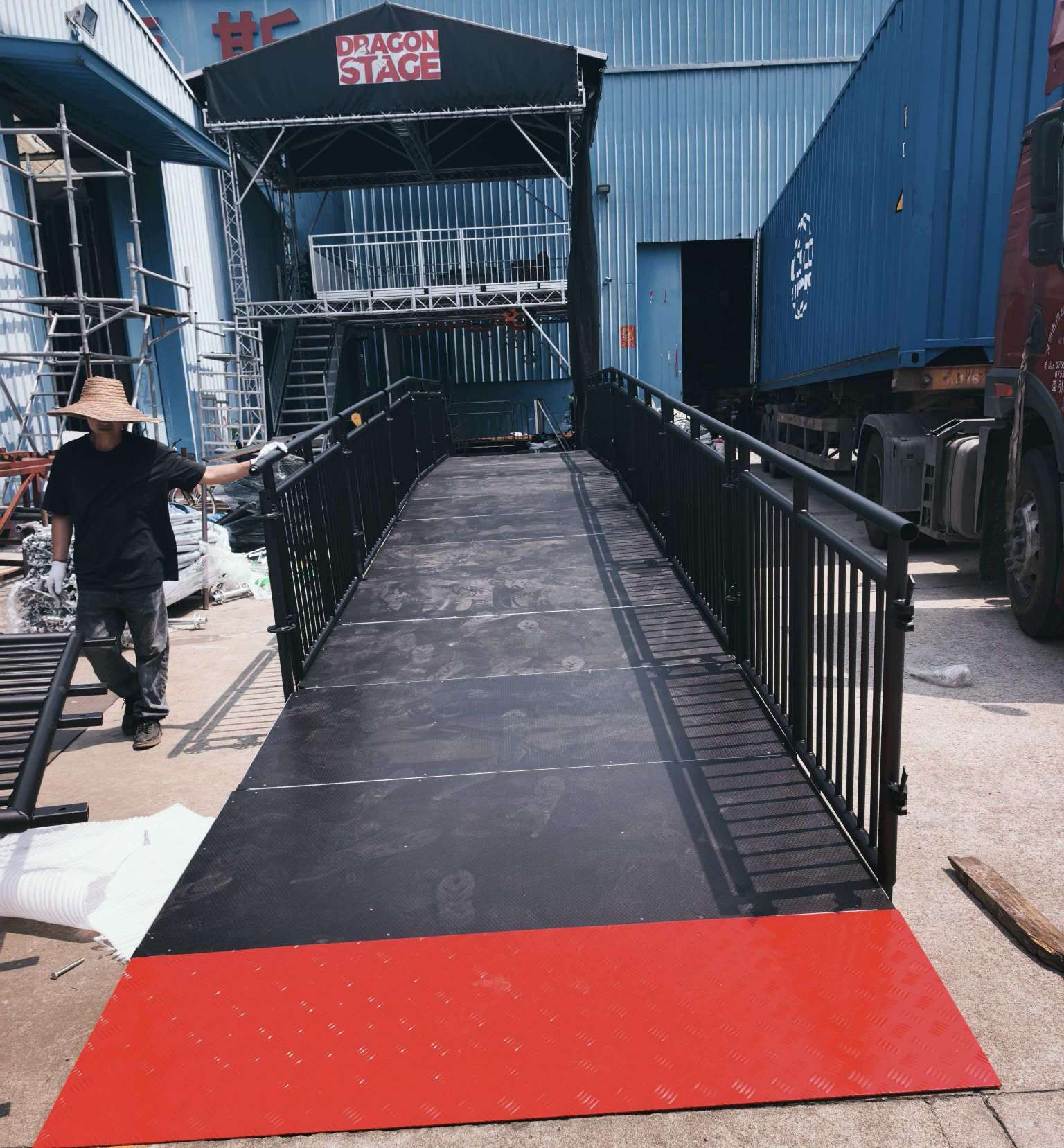

交付前,龙台已完成工厂试装。
验证过程:
环锁连接精度
坡道对齐
楼梯连接
扶手安装
外形尺寸
对于定制的模块化结构,试组装可降低客户现场的安装风险。
有关环锁制造的更多信息:
Ringlock 系统的优点之一是该结构可以作为单独的组件进行运输,并根据最终的现场条件进行组装。
一般安装顺序包括:
安装团队首先确认:
斜坡方向
连接点
整体位置
安装垂直标准和水平分类帐以创建基本结构。
对角支撑提高了整体稳定性。
安装行走板以形成最终的坡道表面。
安全部件在使用前已完成。
详细Ringlock安装原理:
Ringlock 可适应:
不同的高度
不同长度
不同的布局
连接系统创建了一个稳定的临时框架。
活动结束后,组件可以拆卸并重新使用。
单独的模块化组件降低了运输难度。
这个澳大利亚项目仅代表了 Ringlock 技术的一项应用。
类似的系统可以开发用于:
临时活动坡道
酒店平台
展览门禁系统
观景平台
主调台平台
临时走道
公共访问结构
相关 Ringlock 应用:
该项目展示了 Dragon Stage 根据实际项目需求开发定制临时结构的能力。
我们的工程流程包括:
概念讨论
CAD设计
结构优化
工厂组装
生产
国际配送
从舞台结构到建筑临时系统,Dragon Stage提供完整的模块化解决方案。
更多项目示例:
是的。通过适当的工程设计,Ringlock 系统可以定制为坡道、走道、平台和通道结构。
不会。Ringlock 系统广泛应用于建筑、活动、展览、临时建筑和公共通道应用。
是的。除了镀锌表面处理外,还可以提供定制涂层,例如黑色表面处理。
是的。我们可以根据图纸、尺寸和应用要求设计结构。
这个澳大利亚 Ringlock 坡道项目展示了模块化临时结构的灵活性。
通过将 Ringlock 工程与定制设计相结合,Dragon Stage 为临时活动环境创建了实用且视觉集成的通道解决方案。
该项目强调了一个重要原则:
Ringlock 不仅仅是一个建筑支撑系统。它也是一个用于临时建筑应用的灵活的模块化平台。
