多年来,Ringlock 系统主要与建筑脚手架相关。
当人们听到“Ringlock”这个词时,脑海中浮现的第一个画面通常是:
建筑脚手架
施工通道平台
外部维护结构
然而,随着临时活动工程和模块化建造技术的发展,Ringlock系统的应用范围显着扩大。
如今,环形结构不再局限于建筑工地。
它们越来越多地用于:
临时阶段
FOH(前场)结构
活动平台
入口坡道
走道
临时建筑
酒店结构
展览环境
原因很简单:
现代临时结构不仅需要支撑荷载。它还必须是:
安装速度快
方便运输
可针对不同环境进行调节
可重复用于未来的项目
足够灵活,适合定制设计
这些要求正是 Ringlock 系统提供优势的地方。
有关 Ringlock 系统的基本了解,请参阅:
最初,Ringlock 系统是作为模块化脚手架解决方案开发的。
他们的主要目的是提供:
安全工作平台
施工通道
临时支撑结构
传统应用主要注重施工效率。
典型的脚手架结构需要:
垂直标准
卧式账本
对角大括号
可调节底座
工作平台
这种连接方法可以让工人快速组装稳定的三维框架,无需焊接或复杂的工具。
有关基本结构的更多详细信息,请参阅:
现代活动和临时项目提出了新的要求。
今天的临时结构可能需要支持:
观众众多
重型设备
公共访问
天气保护
品牌系统
灯光及AV设备
这意味着该结构不再仅仅是一个工作平台。
它成为一个临时的建筑环境。
示例包括:
Ringlock 系统可以创建高架平台,用于:
接待区
VIP观景平台
展览空间
户外活动
模块化框架允许根据项目要求实现不同的高度和尺寸。
大型音乐会需要前台职位:
音频控制
灯光控制
视频系统
相机平台
环形结构是合适的,因为它们可以创建:
多层次平台
设备保障区
有盖操作空间
对于大型活动应用,结构规划变得尤为重要。
相关信息:

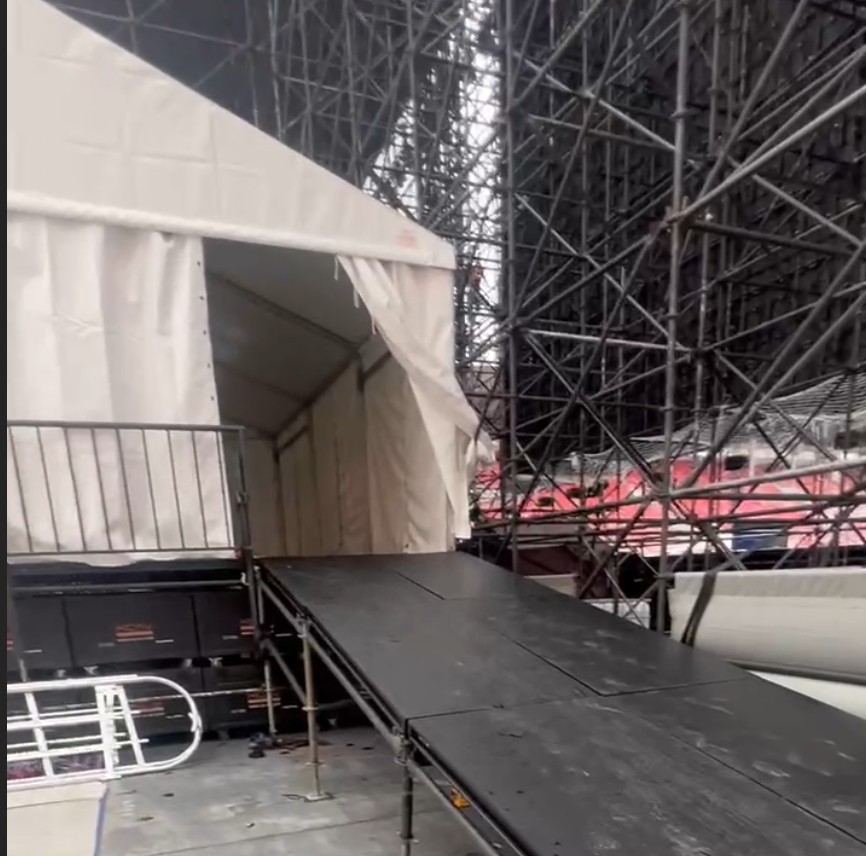

临时建筑项目通常需要安全的循环系统。
示例包括:
轮椅通道坡道
高架走道
入口平台
连接桥

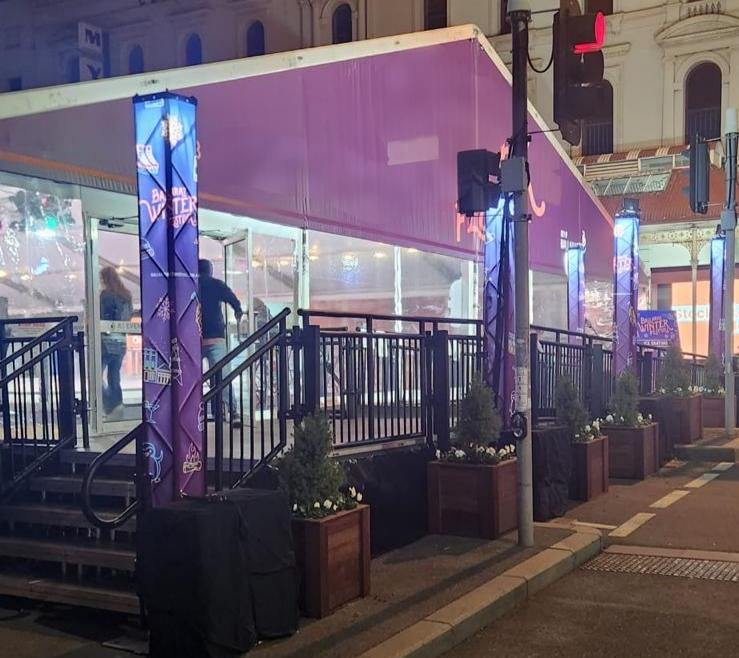

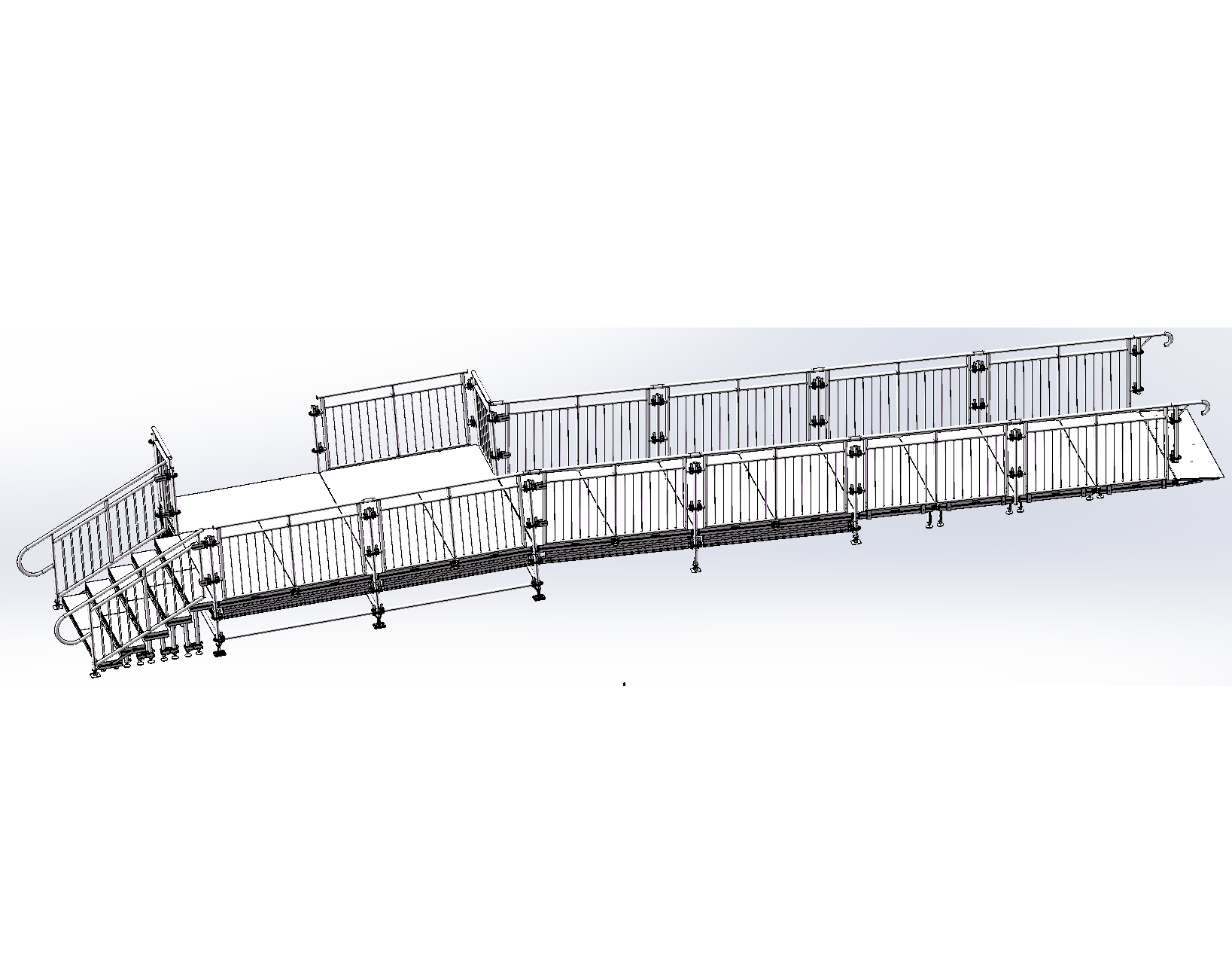

澳大利亚定制的 Ringlock 坡道项目就是一个很好的例子。
该结构设计为:
模块化环形支撑架
自定义甲板布局
安全扶手
集成楼梯连接
这展示了 Ringlock 组件如何转变为功能性建筑结构而不仅仅是脚手架。
Ringlock系统的最大优势是模块化。
临时项目很少有相同的要求。
每个站点可能有不同的:
地面条件
身高要求
可用空间
装载要求
功能性目的
环锁组件允许工程师使用标准化零件创建不同的配置。
单个系统可以成为:
一个平台
一个坡道
舞台支撑
一座观景塔
临时建筑框架
这减少了每个项目对全新设计的需求。
永久性建筑通常取决于固定尺寸。
临时结构需要适应性。
环锁系统可以通过以下方式进行调整:
不同的标准长度
可调节底座支撑
模块化连接
额外的结构海湾
这使得它们适合不平坦的地面条件或高度要求不断变化的项目。
对于临时活动建设,灵活性通常比使用永久优化的结构更有价值。
临时建筑结构仍然需要工程可靠性。
环锁系统创建三维结构网格。
加载路径通常如下:
垂直载荷:
甲板→分类帐→标准→底座→地面
水平荷载:
风或侧向力 → 支撑系统 → 结构框架 → 地面
标准、分类帐和斜撑的组合创造了一个稳定的临时结构。
更多信息:
临时建筑通常对时间敏感。
事件经常有:
施工窗口短
严格的拆除时间表
网站访问受限
环形结构具有安装优势,因为:
组件标准化
连接是机械的
现场无需焊接
团队可以重复经过验证的组装程序
这使得 Ringlock 适合巡演活动和临时安装。
临时结构必须考虑其整个生命周期。
结构不仅是建造出来的。
它还必须是:
包装好的
已运输
已存储
重复使用
Ringlock 组件具有高效的运输特性,因为:
零件是模块化的
组件可以堆叠
标准化尺寸简化库存管理
对于租赁公司来说,这是一个显着的经济优势。
与永久性建筑不同,临时建筑强调再利用。
精心设计的Ringlock系统可以针对不同的应用重复使用。
例如:
相同的组件可用作:
本月举办演唱会平台
下个月的接待结构
稍后的展览走道
这减少了:
材料浪费
制造要求
项目成本
一个常见的误解是模块化系统无法提供定制解决方案。
实际上,模块化工程允许通过配置进行定制。
Ringlock 结构可以与:
舞台甲板
钢梁
铝桁架
屋顶系统
扶手
楼梯
墙壁系统
这使得设计师能够创建完整的临时环境。
不同的临时建筑有不同的优点。
当项目需要以下功能时,Ringlock 系统尤其具有竞争力:
要求 | 环锁优势 |
|---|---|
不同的高度 | 可调节模块化系统 |
复杂的布局 | 灵活的连接点 |
重复使用 | 组件复用率高 |
快速安装 | 机械连接 |
大平台 | 三维稳定性强 |
租赁申请 | 轻松的库存管理 |
对于 Ringlock 系统和其他结构解决方案之间的比较:
现代环锁系统通常应用于:
主调音塔
相机平台
后台平台
访问结构
贵宾平台
临时就餐区
户外活动厅
入口坡道
观景平台
人行道
临时搭建物
展示平台
品牌激活空间
临时架构的发展改变了工程师看待模块化系统的方式。
环形锁结构不应简单地视为“脚手架”。
更好理解为:
用于临时应用的可重复使用的模块化结构框架。
相同的工程原理适用:
负载转移
稳定
连接设计
支撑
地面支援
安全检查
区别在于最终目的。
它不是支持建筑工人,而是支持临时的人类活动和活动环境。
环扣系统已从传统的建筑脚手架发展成为多功能的临时建筑结构。
他们的成功来自于结合:
模块化设计
结构稳定性
安装效率
交通优势
可重复使用性
定制能力
对于现代临时建筑来说,问题不再是:
“Ringlock 可以在脚手架之外使用吗?”
答案已经被证明了。
真正的问题是:
“工程师如何使用 Ringlock 系统创建更安全、更快、适应性更强的临时环境?”
通过正确的设计和专业的安装,Ringlock 结构可以为活动、酒店、建筑和临时建筑应用提供可靠的解决方案。
有关 如何使用 Ringlock 结构构建临时活动通道坡道 和项目案例 “澳大利亚临时活动结构的定制 Ringlock 通道坡道系统”, 您可以了解更多信息。
