当观众观看大型体育场音乐会时,最关注的焦点是表演者、灯光和LED屏幕。很少有人意识到主舞台周围的许多临时基础设施都是由环形结构支撑的。
现代 Ringlock 系统不仅仅是建筑脚手架。它们已发展成为模块化工程系统,能够支持 LED 墙、照明灯具、扬声器、后台设施、技术设备和表演者通道——所有这些都在一个集成结构内。
在2026年广州珍珠啤酒节音乐节的施工过程中,我们观察到了大型Ringlock结构与液压屋顶舞台的融合。它们不是作为独立的塔楼,而是构成整个舞台系统的重要组成部分。
本文解释了如何规划、建造和调整这些结构来满足现代体育场音乐会的苛刻要求。
在该项目中观察到的环形结构包括以下特征:

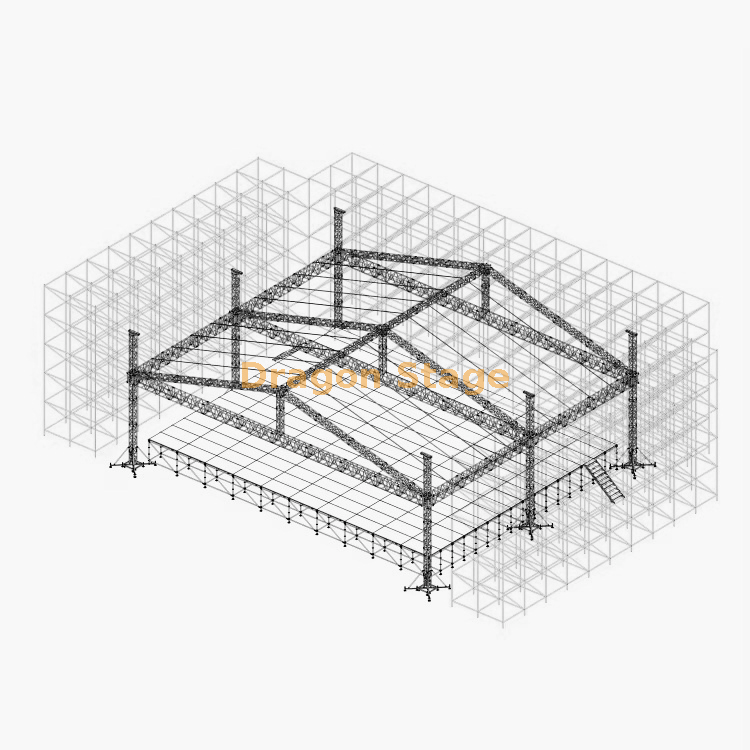

安装在液压屋顶舞台两侧的大型环形锁系统
整体结构轮廓类似汉字“几”
在创建结构开口之前安装重型支撑壁架
预留电气柜和技术设备空间
集成LED屏支撑系统
照明灯具的上平台
悬臂梁支撑线阵列扬声器
内部防坠落安全网
独立10×10米工作平台
4 × 4 米入口帐篷与更大的更衣室帐篷相连
表演者和设备运输的通道坡道
这些观察结果表明,Ringlock 系统充当多功能工程结构,而不仅仅是一个脚手架。
液压屋顶舞台支撑主要表演区域,但许多其他制作系统仍然需要独立的结构支撑。
在这个项目中,Ringlock 结构同时承载着多种功能:
侧边LED屏
照明灯具
线阵列扬声器
技术工作平台
表演者入口
电气设备
后台流通
安全防护
工程师没有为每个功能构建单独的支持系统,而是将它们组合成一个模块化结构。
我们在的文章中进一步讨论了这种模块化方法 有关舞台、桁架和脚手架的模块化系统逻辑.
该项目期间最有趣的观察之一是施工顺序。
许多人认为承包商只是在需要门口或设备柜的地方留下开口。
事实上,这个过程几乎相反。

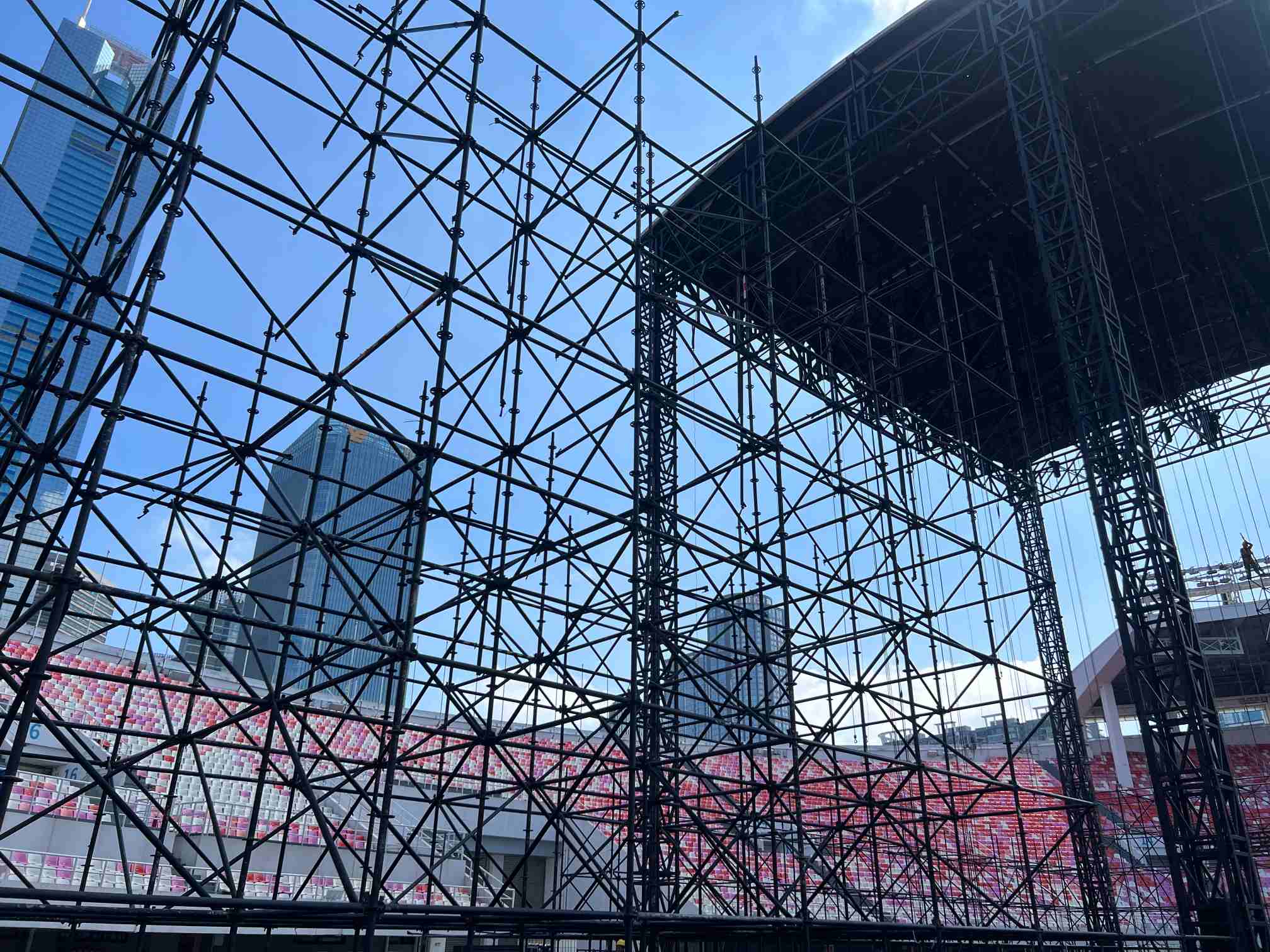

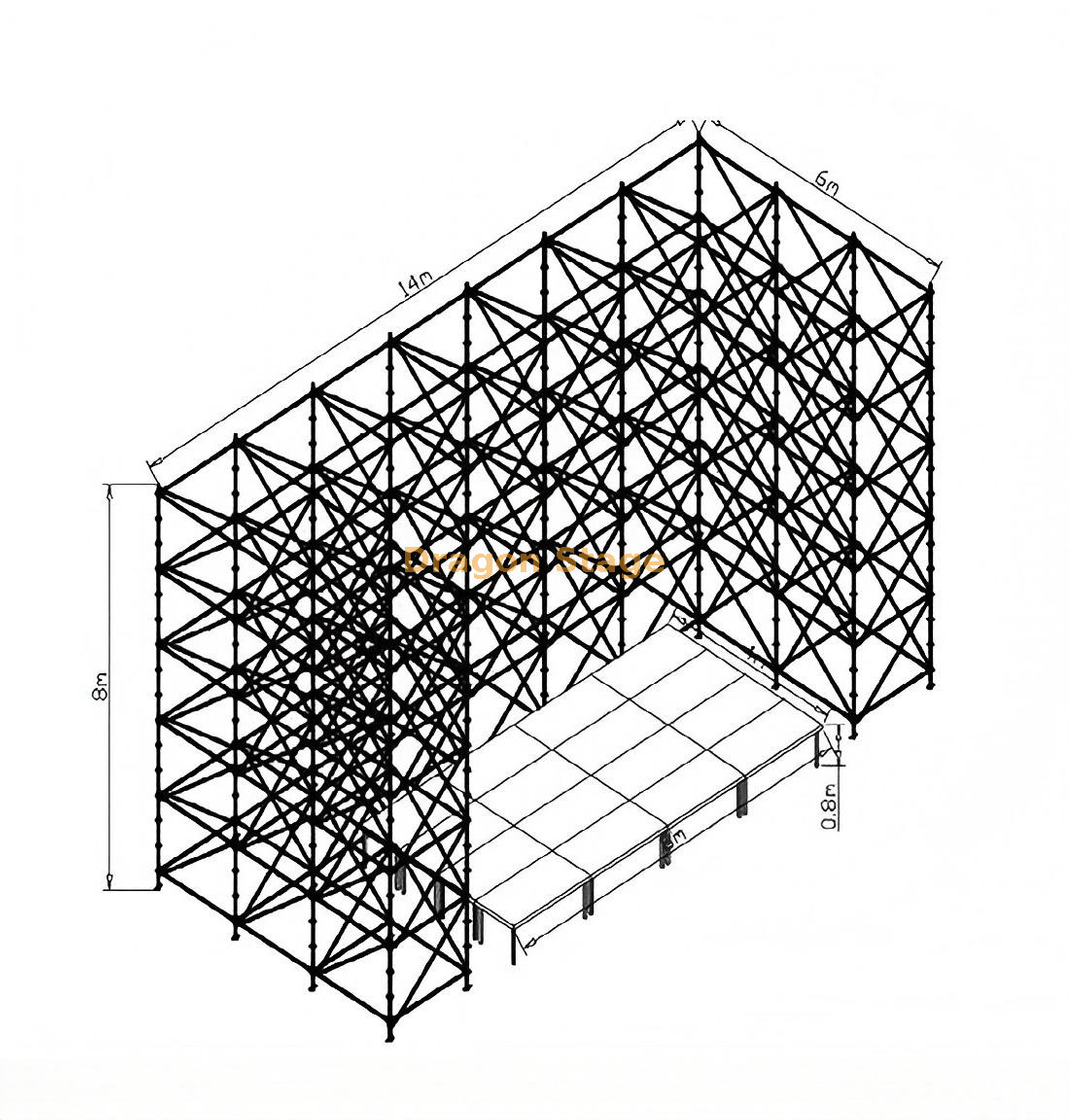

Ringlock结构首先被组装成一个完整且连续的框架。
只有在整体结构系统完成后,才对选定的部分进行修改以创建功能空间。
此顺序有助于在施工过程中保持整体结构的完整性。

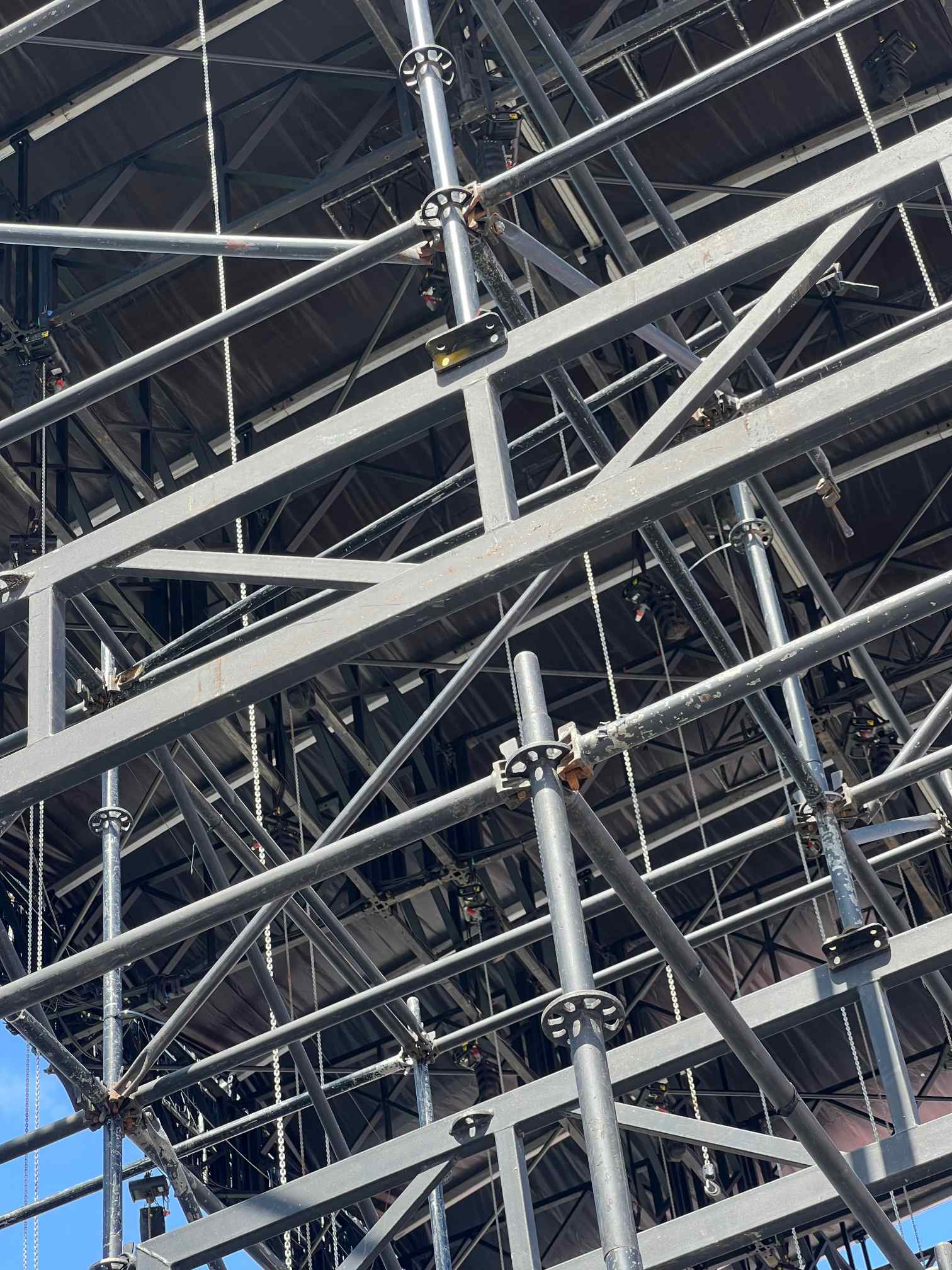

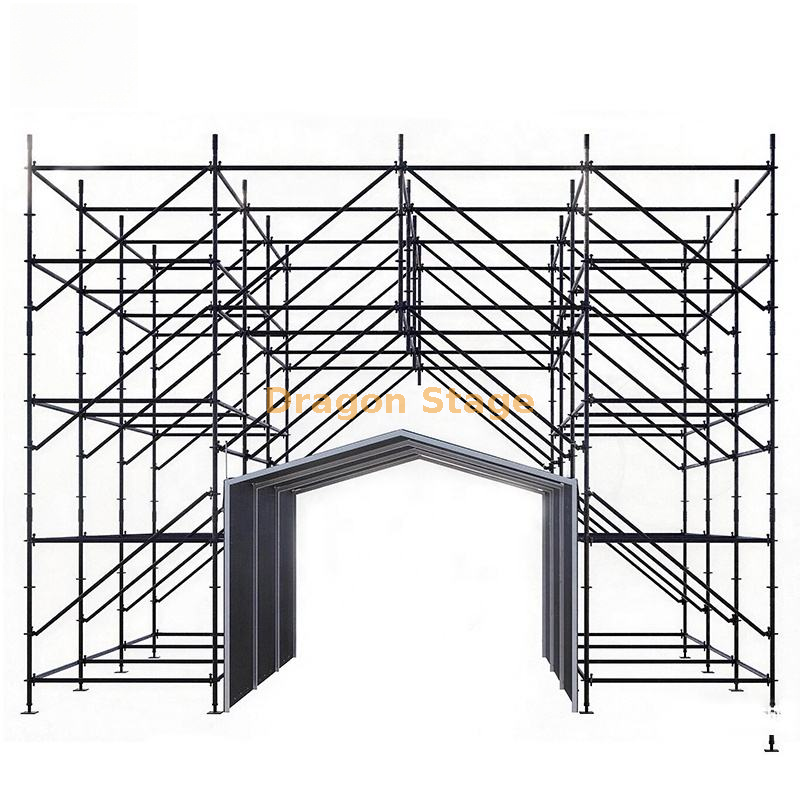

在创建任何开口之前,重型支撑壁架安装在随后拆除结构构件的位置。
这些加固梁位于未来上方:
表演者入口
设备柜区
技术段落
服务访问路线
只有在安装了这些加固构件之后,才将相应的环锁标准和分类帐移除。
这确保了结构荷载可以继续在开口周围安全地转移。
这些开口并没有削弱结构,而是成为了原始工程计划的一部分。

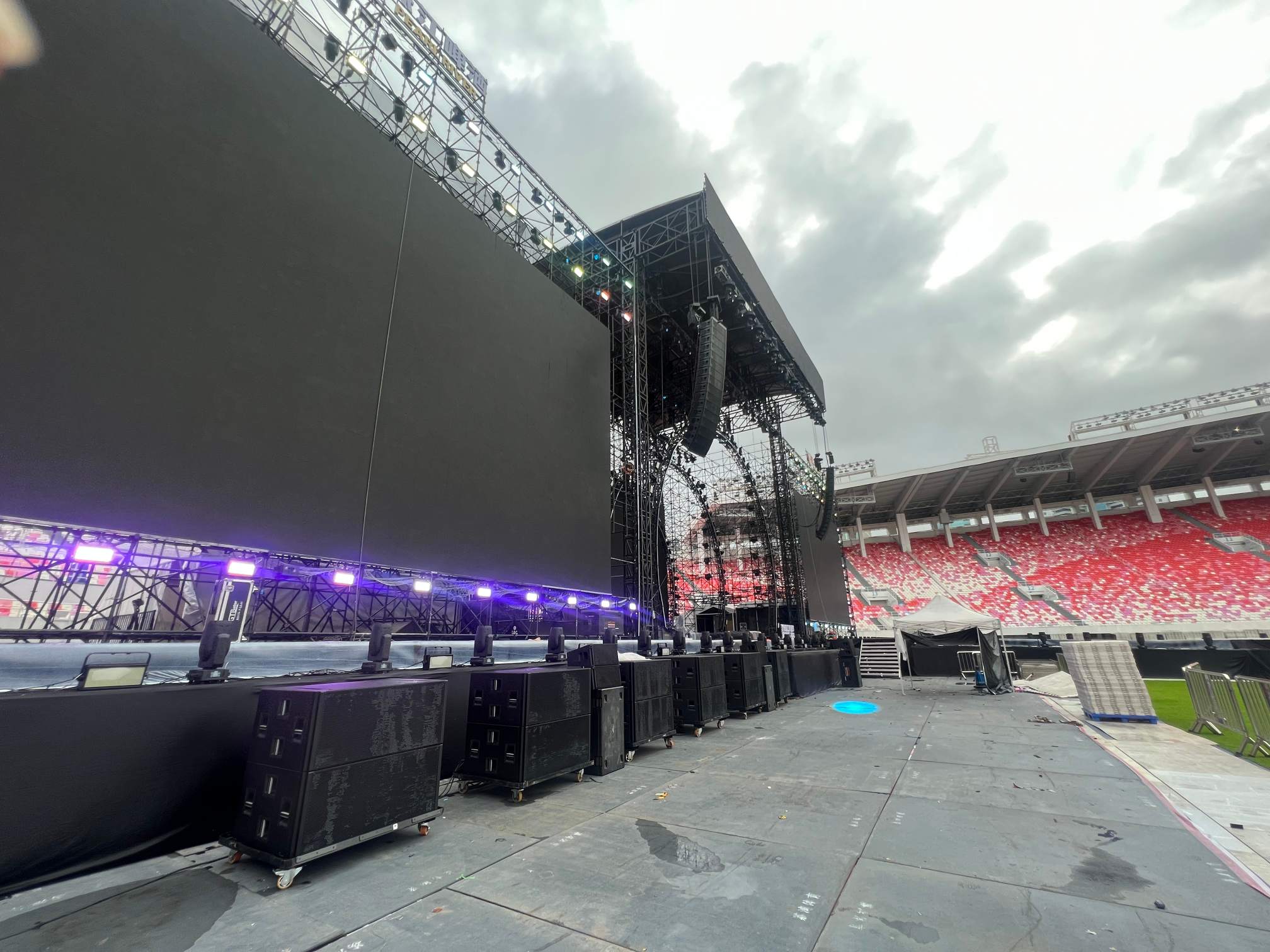

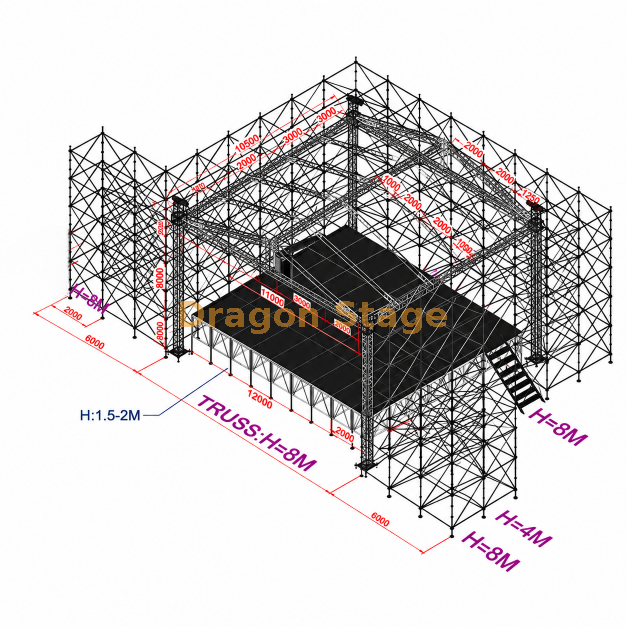

与普通的建筑脚手架不同,该项目中的Ringlock结构支持众多独立的生产系统。

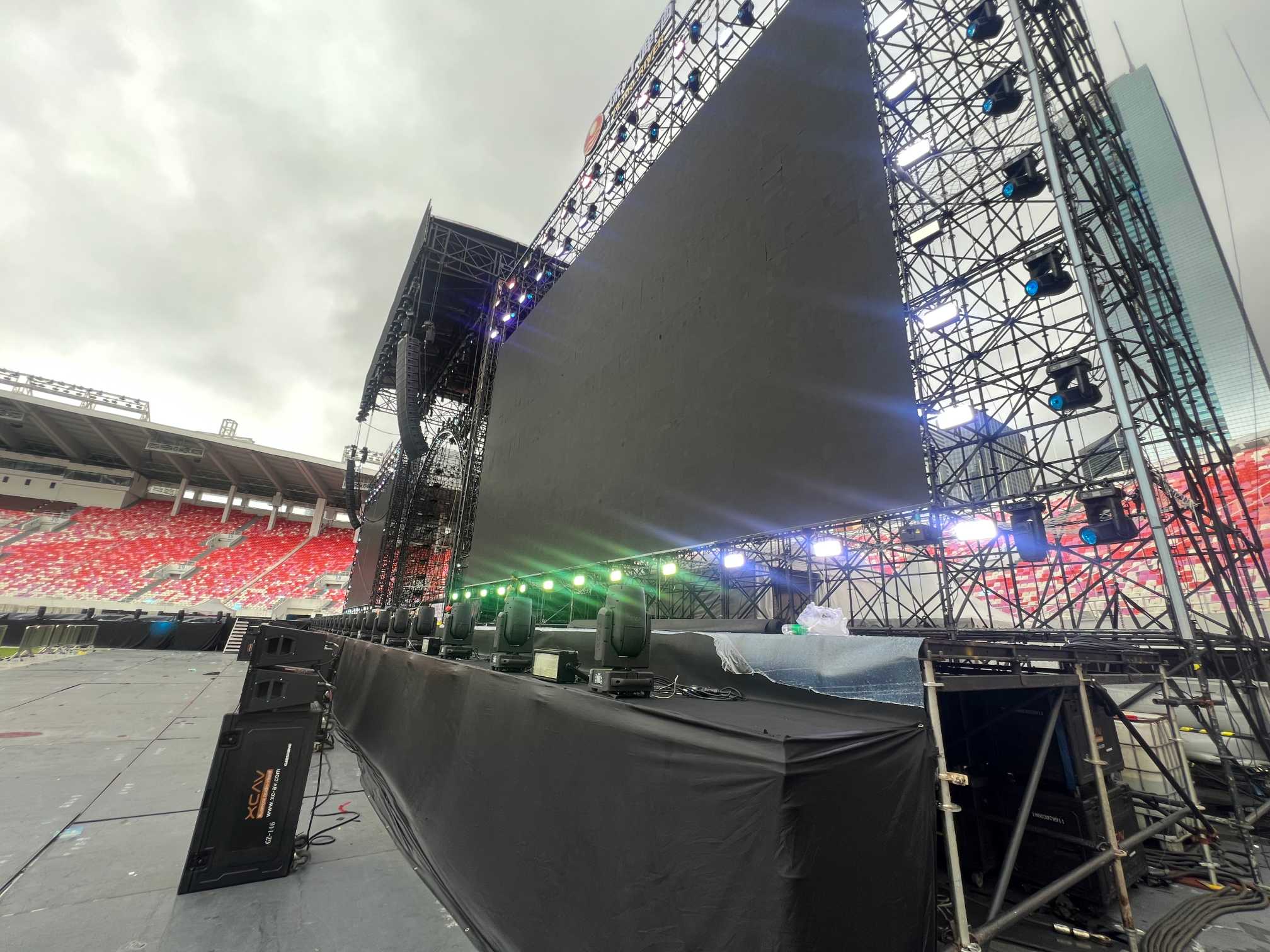

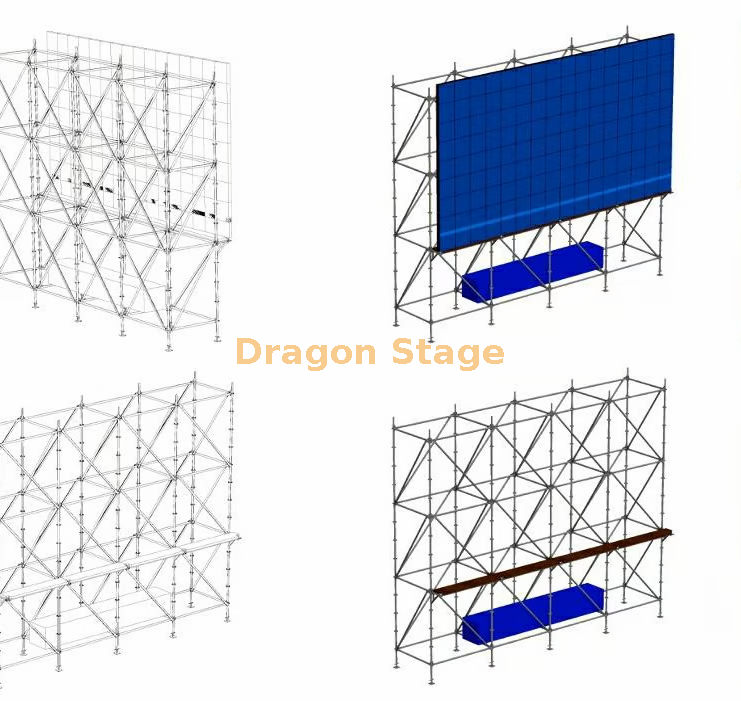

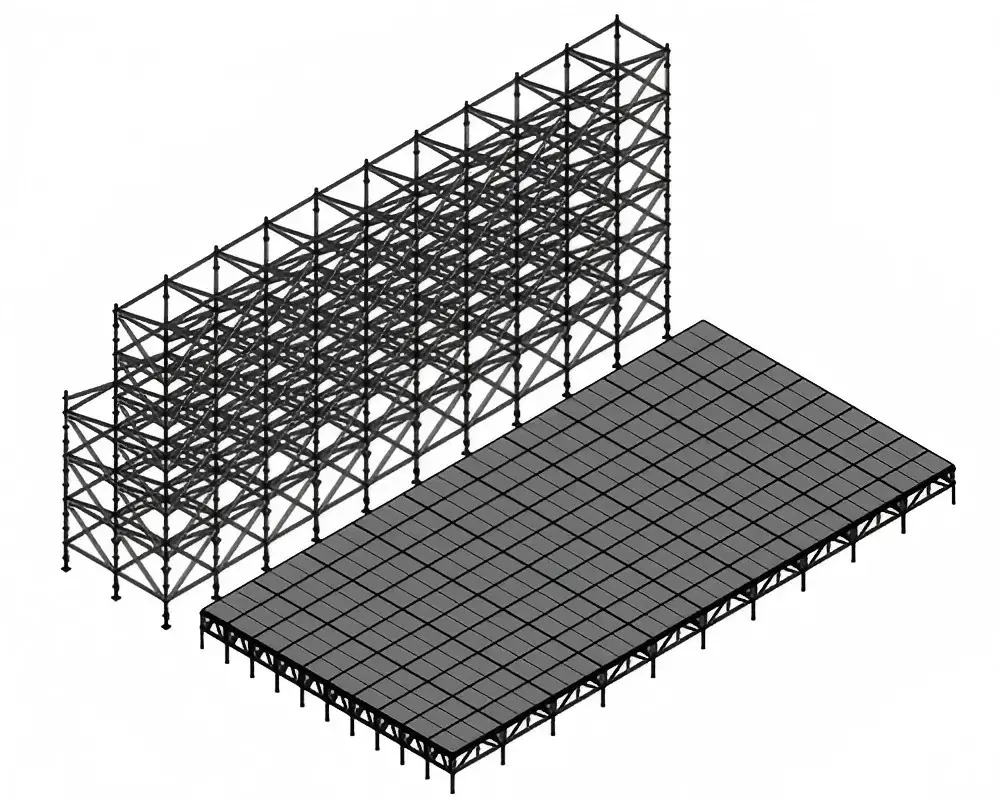

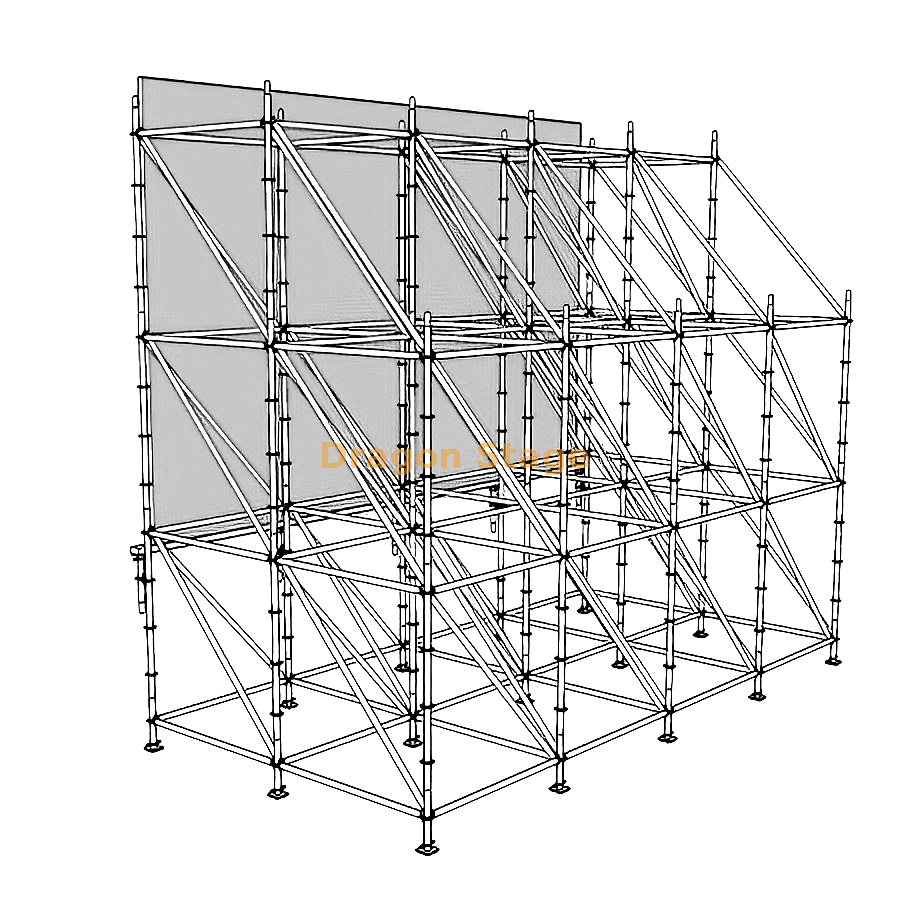

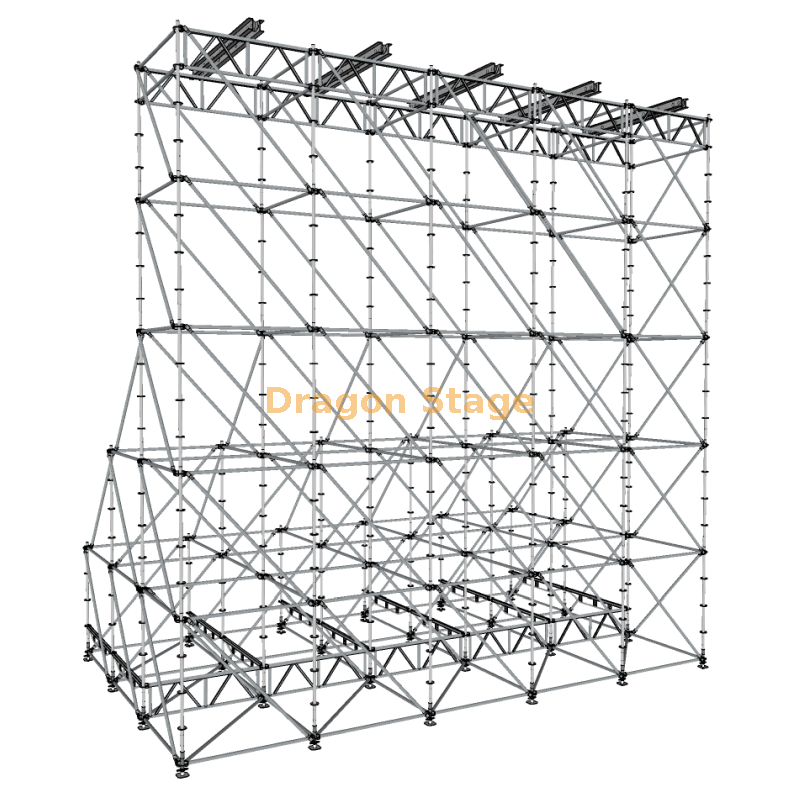

舞台两侧安装了大型LED墙。
每个屏幕的下边缘从舞台地板上方大约一米开始。
LED 面板下方使用矩形钢管(约 50 × 30 毫米)来形成水平支撑线。
LED 墙的后部使用安全带固定,以防止在风荷载下移动。
LED 屏幕上方的环形结构为众多照明灯具提供了安装位置。
模块化平台系统允许技术人员在整个施工和排练过程中安全地安装、调整和维护照明设备。

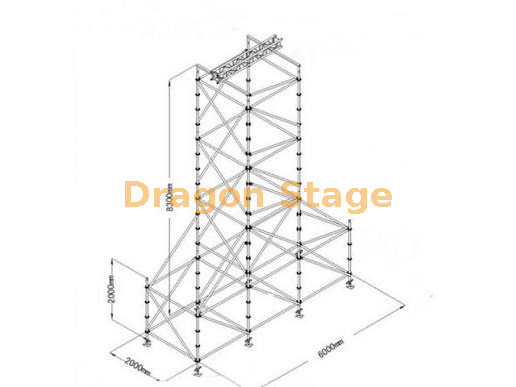

在环形结构的外边缘,悬臂梁从主框架向外伸出。
这些悬臂梁支持额外的线阵列扬声器系统,为主舞台阵列覆盖范围之外的观众提供服务。
支持悬挂负载需要仔细考虑负载路径和连接强度。中讨论了类似的工程原理 模块化舞台系统的负载分析.
Ringlock结构不仅限于支持生产设备。
它们也构成了后台操作系统的一部分。
舞台两侧均设有约 10 × 10 米的 Ringlock 平台。
这些平台直接连接到:
4×4米入口帐篷
10×10米更衣室帐篷
表演者等候区
技术工作空间
倾斜的坡道从平台外侧延伸出来,使表演者和设备能够在后台设施和舞台之间高效移动。
这展示了临时结构如何将工程和运营功能结合在一个集成设计中。
另一个重要的观察结果是内部防坠落安全网的安装。
虽然观众看不见,但这些安全系统可以在以下情况下保护高空作业的技术人员:
LED安装
灯光安装
电缆布线
设备维护
临时结构的设计不仅必须考虑结构稳定性,还要考虑整个施工过程中工人的安全。
有关这些原则的更多信息,请参阅 安全标准和工程约束.

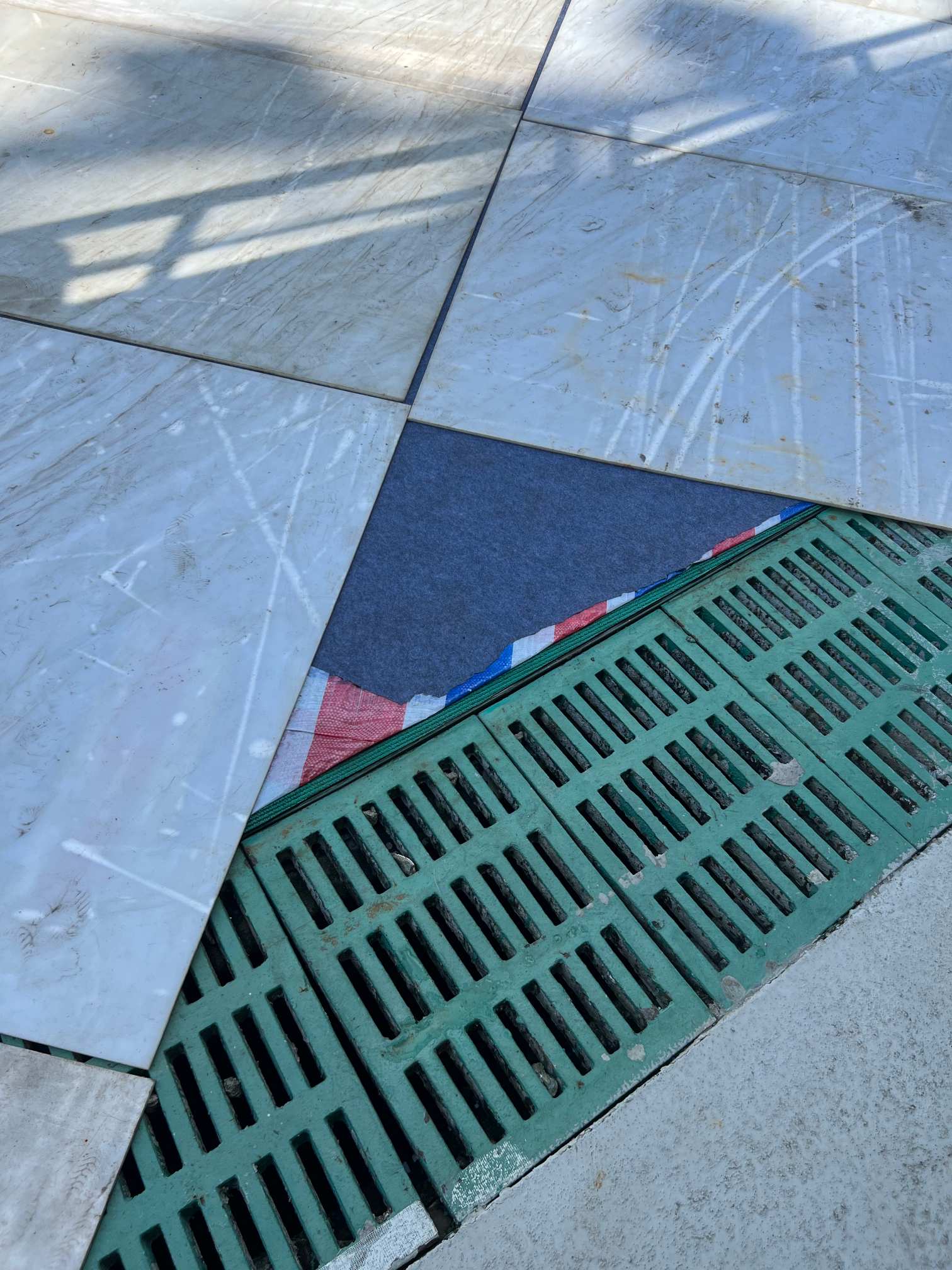

由于本次演唱会建在广州天河体育中心内,保护现有跑道是一个重要的工程考虑。
在建立 Ringlock 标准之前,体育场表面安装了多层保护层。
保护系统从下到上包括:
防水塑料布
灰色防滑毡
白色防护塑料板
钢板
每个 Ringlock 标准下方的木垫
每个 Ringlock 腿都放置在大约 100 × 100 毫米的木垫上。
这些垫分布集中载荷,同时增加钢基板和保护表面之间的摩擦。
这种分层系统不仅仅是保护场地,还为临时结构创造了更稳定的基础。
从观众的角度来看,侧面结构似乎是普通的脚手架。
实际上,它们作为一个完整的模块化工程系统发挥作用。
工程要求 | 环锁解决方案 |
|---|---|
支持LED屏 | 模块化垂直框架 |
安装照明灯具 | 上部工作平台 |
暂停线阵列 | 悬臂梁 |
创建舞台入口 | 加固结构开口 |
房屋电气柜 | 预留设备空间 |
连接后台区域 | 平台和坡道 |
保护工人 | 内部安全网 |
适应不断变化的布局 | 模块化建造系统 |
每个组件都有助于临时阶段的整体性能,而不是服务于单一目的。
在这场体育场音乐会中观察到的环形结构展示了模块化脚手架系统如何演变成多功能工程平台。
他们不再只是支持建筑工作,而是成为音乐会本身不可或缺的一部分。
他们携带 LED 屏幕、照明设备和扬声器。
他们创建了后台流通路线。
他们提供了技术工作平台。
他们在安装过程中保护工人。
它们容纳电气设备,同时通过精心计划的加固保持结构完整性。
也许这个项目最重要的工程教训是施工顺序本身。
Ringlock结构首先被组装成一个完整的结构系统。
然后将重型支撑壁架安装在未来需要开口的位置。
只有在加固完成后,才将部分拆除以创建入口、设备柜和服务通道。
这种方法展示了临时事件工程的一个重要原则:
首先设计稳定的结构。随后创建功能空间。
了解这一原理有助于解释为什么现代 Ringlock 系统已成为大型音乐会制作中最通用的结构解决方案之一。
