8x1x6 米模块化环形 LED 屏幕支撑墙，带 LED 托盘，适用于音乐会

DragonStage 8m × 1m × 6m 模块化 LED 屏幕支撑结构 专为音乐会、节日和现场活动制作中的临时 LED 显示应用而设计。

确认的总体尺寸为：

• 宽度： 8m

• 深度： 1m

• 高度： 6m

该结构采用模块化管道和支撑系统，由垂直支柱、水平管道、斜支撑和可调节底座组成。

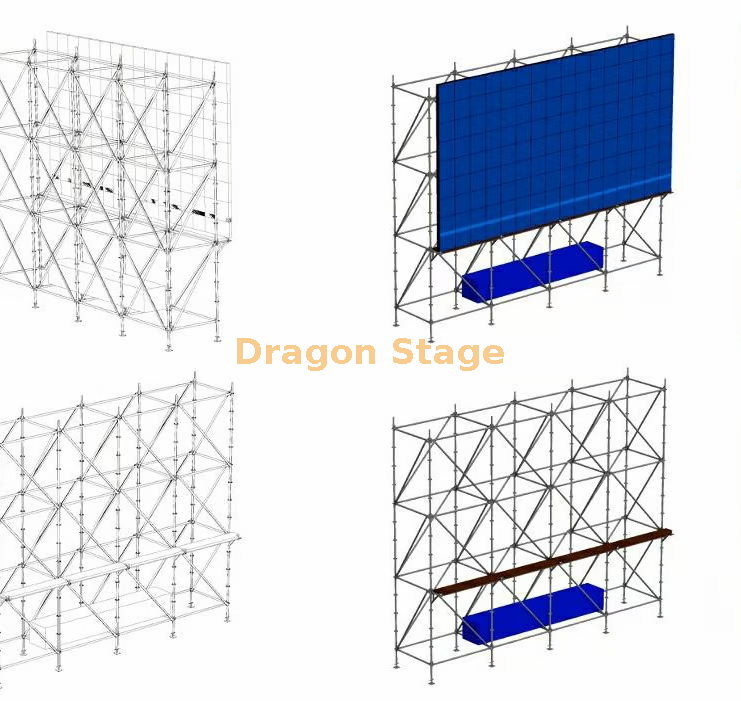

参考图显示了位于结构前部的 LED 屏幕，而后框架提供了模块化支撑支撑布局。

该套餐还包括：

• 4 个 LED 托盘

• 5支架托盘支撑

这些组件构成与 LED 安装相关的下部平台/支撑装置的一部分。

对于其他模块化活动支持结构，请参阅我们的 环形结构系统.

主要规格

8m宽×6m高LED支撑结构

主支撑墙的尺寸约为：

8m宽×6m高

整体结构深度约为：

1m

这在 LED 显示屏后面创建了一个相对狭窄的临时支撑墙，而不是一个深舞台或塔结构。

当客户需要舞台后面或旁边的专用 LED 墙而不需要建造更大的周围结构时，模块化布局特别有用。

如需相关 LED 支撑产品，请参阅我们的 LED 舞台桁架 系列。

1m结构深度

该产品的重要特点之一是其 1m 深度.

该结构不是单排扁平的垂直管道。它使用前后构件和斜撑形成三维支撑框架。

这使得 LED 墙可以被视为一个单独的临时结构，而不是简单地将屏幕连接到一个垂直行。

最终的具体结构布置应遵循批准的工程图纸。

模块化 2m 支柱系统

目前的工程量清单包括：

支柱 LR1，2m 长 — 30 根

这些垂直的柱子形成了结构的主要高度模块。

使用可重复的 2m 组件，可以用模块化部件组装该结构，并在活动结束后拆卸以进行运输和存储。

安装时应遵循产品图纸中所示的精确垂直布置，而不是假设所有支柱都使用在相同的位置。

水平管道

当前配置使用两种水平管道长度：

• 2m水平管 — 24根

• 1m水平管 — 28根

这些构件连接整个结构的垂直支柱，并帮助创建图中所示的重复模块化隔间。

使用不同的长度是因为该结构包含以下两者：

• 更宽的水平海湾

• 从前到后 1m 深度连接

这是模块化系统如何使用少量重复组件长度来构建更大的临时结构的实际示例。

对角支撑

BOQ 包含两个对角括号尺寸：

• LR3 斜管，2.44m — 24 根

• LR3 斜管，2.23m — 15 根

参考图显示了墙上广泛的对角支撑。

这些支架构成已配置的临时支撑系统的一部分，并将垂直和水平构件连接到完整的框架中。

本产品页面仅记录提供的支架布置。它不会将支撑数量转换为经过验证的风力或额定载荷。

可调底座

该系统包括：

LR4 可调底座，高：0.25m — 10 个

这些底座安装在模块化结构的底部支撑位置。

它们提供了这种特定配置所需的下部连接和调整点。

应根据安装现场确定实际地面情况、调平范围、锚固方式及稳定要求。

LED 托盘和托盘支架

目前的产品包还包括：

• LED 托盘 — 4 个

• 支架托盘支撑 — 5 件

该图显示了 LED 屏幕下方前下部区域中的这些组件。

它们构成了该特定产品的 LED 支架/工作平台布置的一部分。

由于没有提供单独的额定负载或确切的操作功能，因此本页面不会将它们描述为经过认证的维护平台或分配特定的设备容量。

如果客户需要专用的安装或维护平台，则应在生产前确认其用途和装载。

包装重量：835kg

包装量：2CBM

工程量清单

LED屏专用临时搭建物

该产品不是一个完整的音乐会舞台。

它的工作更加具体：

为LED屏幕提供模块化临时支撑结构。

这意味着它可以与单独的：

• 主舞台

• 屋顶桁架

• 音响系统

• 照明系统

• 后台结构

无需 LED 墙本身成为主舞台框架的一部分。

这对于 LED 屏幕位置需要保持灵活的音乐会制作非常有用。

对于更广泛的音乐会舞台和现场制作应用，请参阅我们的 音乐会活动 页面。

典型应用

这款 8m × 1m × 6m LED 支撑墙可用于以下应用：

• 演唱会LED背景屏

• 节日LED墙

• 舞台侧LED显示屏

• 现场活动视频屏幕

• 典礼展示墙

• 临时户外活动展示

• 企业活动 LED 安装

在最终结构确定之前，应提供实际的屏幕尺寸和屏幕重量。

该产品包含什么？

已确认的产品包包括：

垂直支柱
+
水平管道
+
斜撑
+
可调节底座
+
LED托盘
+
支架托盘支撑

除非报价中特别列出，否则 LED 屏幕本身 不会自动包含在内。

同样，LED 机柜、处理器、电缆、配电、屏幕安装硬件和其他 AV 设备只有在经过明确确认后才应考虑包含在内。

定制制造

8m × 1m × 6m 配置 是一种特定的 LED 支撑结构。

DragonStage 可以讨论其他要求，例如：

• 整体宽度不同

• 不同高度

• 不同的结构深度

• 不同的间隔间距

• 不同LED托盘数量

• 替代平台布局

• 不同的屏幕尺寸

• 安装界面不同

对于定制 LED 支撑墙，提供 LED 屏幕尺寸和屏幕总重量而不是仅提供外部结构尺寸非常有用。

报价需要哪些信息？

如需类似的LED屏支撑结构，请提供：

• LED屏宽度

• LED屏高度

• LED箱体尺寸

• LED箱体数量

• LED屏总重量

• 所需结构宽度

• 所需结构高度

• 室内或室外使用

• 安装位置

• 地面状况

• 所需的工作/安装平台

• 屏幕固定方式

• 项目图纸或参考图像

该信息使得结构配置能够与实际的 LED 系统相匹配，而不是仅根据其整体尺寸来选择支撑墙。

重要技术说明

该产品已确认的信息包括：

• 总宽度8m

• 总深度1m

• 总高度6m

• 列出的模块化管道和支架数量

• 10个可调节底座

• 4 个 LED 托盘

• 5支架托盘支撑

所提供的信息并未 证实 ：

• LED屏最大重量

• 允许附加载荷

• 风阻

• 镇流器要求

• 锚定要求

• 基础要求

• 安全系数

• 结构认证

• 本地代码批准

• 工程审批

这些要求取决于实际的LED显示屏、安装位置、现场条件和最终的项目设计。

常问问题

这个LED屏支撑结构的整体尺寸是多少？
结构尺寸约为 8m宽×1m深×6m高.

该结构主要用于什么用途？
它被设计为音乐会和活动 LED 屏幕的临时模块化支撑墙。

是否包含LED屏幕？
否。本产品页面描述了支撑结构。仅当报价中明确说明时才包含 LED 屏幕。

结构有多深？
整体结构深度约 1m.

使用哪些垂直构件？
目前的BOQ包括 30根LR1 2m支柱.

包含多少个可调节底座？
该系统包括 10 个 LR4 可调节底座，每个底座高度约为 0.25m。

LED托盘的用途是什么？
产品配置中显示的下部屏幕支撑/平台布置包括四个 LED 托盘和五个支架托盘支撑。它们的具体工作负载和最终功能应根据项目确定。

结构尺寸可以定制吗？
是的。宽度、高度、深度、开间布局、平台布置均可根据LED屏需求定制。

订购前我应该提供哪些信息？
请提供LED屏尺寸、总重量、箱体布局、安装位置以及结构是否用于室内或室外。
