临时活动通常需要为客人、工作人员、设备运输和无障碍要求提供安全可靠的通道解决方案。
与永久性建筑不同,临时通道结构必须在以下方面实现平衡:
结构安全
快速安装
运输效率
可重复使用性
适应不同场地条件
对于户外活动、节日、接待区、临时建筑和公共空间,传统的混凝土坡道由于其永久性和施工周期长而通常不实用。您可以查看我们在澳大利亚的项目案例。
模块化环锁结构提供了一种替代解决方案,创建了一个坚固、可调节且可重复使用的访问系统,该系统可以根据项目要求进行安装和拆卸。
典型的临时 Ringlock 坡道系统包括:
钢环锁支撑框架
可调节甲板支撑结构
行走面板
安全扶手
连接楼梯或平台
通过适当的工程和安装程序,Ringlock 系统可以定制为适合不同高度、长度和活动布局的临时坡道。
环锁系统最初是作为建筑应用的模块化通道和支撑结构而开发的。由于其灵活性和承载能力,它们现在广泛用于临时活动结构。
有关Ringlock系统的基本结构和应用的更多信息可以参见:
与传统的焊接结构相比,Ringlock 系统为临时坡道应用提供了多种优势。
临时坡道很少有标准尺寸。
所需尺寸取决于:
建筑入口高度
活动平台高度
可用安装面积
无障碍要求
地方法规
由于Ringlock组件通过标准化的花环、横撑、撑条连接,因此结构可以根据实际现场情况进行调整。
例如:
对于较小的高差,可以建造短坡道。
可以通过扩展额外的车位来创建长坡道。
通过可调节的支撑可以达到不同的高度。
这种模块化方法允许一个结构系统服务于多个项目。
坡道结构必须安全地支撑:
行人
轮椅
设备推车
临时活动交通
主要承重系统由垂直立柱、水平横撑和斜撑组成。
载荷从行走面通过支撑架传递,最后通过底座支撑系统传递到地面。
有关Ringlock结构性能的更多信息,请参见:
Ringlock 系统的最大优势之一是安装效率。
与焊接钢结构不同,Ringlock 组件不需要:
现场焊接
复杂加工
永久地基
大多数连接是通过机械插入和锁定部件来完成的。
这使得 Ringlock 坡道适用于:
节日
临时接待建筑
户外展览
体育赛事
季节性装置
可持续性和成本效率在活动建设中变得越来越重要。
正确设计的 Ringlock 坡道可以:
活动结束后拆除
运送到另一个地点
为不同的项目重新配置
相同的组件可以重复用于:
临时阶段
平台
走道
主调音台结构
门禁系统
这使得 Ringlock 成为租赁公司和活动制作供应商的实用解决方案。
临时 Ringlock 坡道不仅仅是一个倾斜的平台。
它是一个由多个部件组成的综合结构系统。
支撑结构是坡道系统的基础。
它包括:
垂直环形锁标准
卧式账本
对角大括号
可调节底座支撑
这些标准创建了垂直载荷路径,而分类帐则将框架连接成稳定的网格结构。
对角支撑改进:
横向稳定性
运动阻力
整体刚性
正确设计的支撑框架可确保坡道在行人连续使用期间保持稳定。
有关 Ringlock 制造和构造的更多详细信息,请参阅:
行走表面需要稳定的支撑层。
根据项目要求,甲板可以使用:
铝合金舞台面板
钢板
木板
复合地板材料

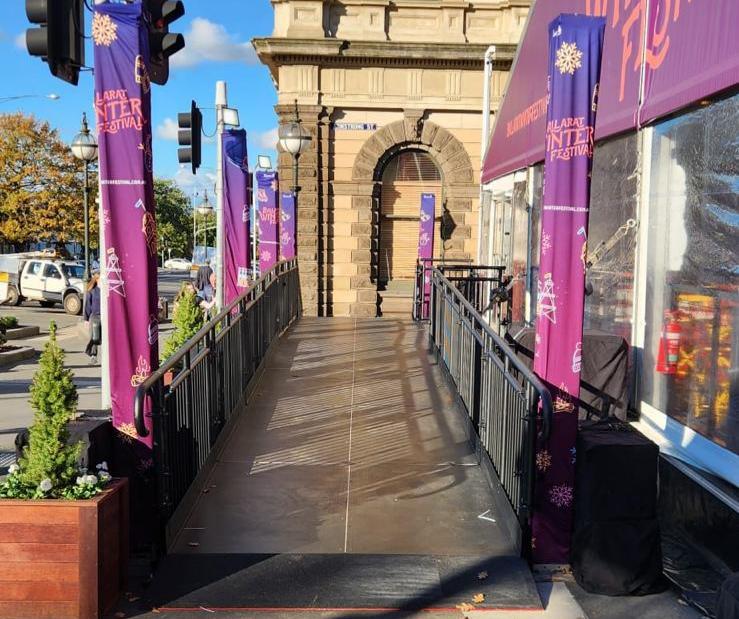

在这个澳大利亚项目中,Ringlock 结构与平台甲板系统相结合,创建了一条耐用的室外通道。
甲板下方的支撑梁将行人荷载均匀地分布在环形框架上。
安全防护是临时坡道的重要组成部分。
完整的坡道系统通常包括:
侧扶手
护栏
中间防护栏
安全连接点
扶手可防止用户意外踏出坡道边缘并提高用户信心。
对于公共活动,无障碍结构应始终考虑安全移动:
轮椅使用者
老年游客
孩子们
普通观众
许多临时通道项目都需要坡道和楼梯。
坡道提供了无障碍通道,而楼梯则提供了更快的行人移动速度。
组合系统可以包括:
主坡道通道
连接楼梯部分
登陆平台
护栏防护
这创建了一个完整的循环解决方案,而不是单个访问元素。
专业的安装过程应遵循计划的顺序。
以下步骤基于实际临时结构安装经验。
在组装开始之前,安装团队应确认:
坡道位置
入口点和出口点
斜坡方向
地面条件
连接点
对于定制项目,材料安装前应审核 CAD 图纸。
此步骤的目的是确保完成的坡道与规划的场地布局相匹配。
首先安装的结构部件是底座支架。
安装团队规定:
标准地点
底板
可调节支架
准确定位非常重要,因为底座的任何偏差都会影响整个坡道的对齐。
底座定位后,安装垂直标准和水平台架。
基本顺序是:
安装垂直标准
连接水平分类账
添加对角大括号
检查对准和稳定性
至此,匝道主体结构骨架已完成。
对于较长的坡道,需要额外的加固。
对角支撑有助于:
减少运动
提高刚度
提高结构可靠性
支撑布置应遵循工程设计,不得随意加设。
支撑结构完成后,安装行走面。
甲板安装应保证:
面板之间连接平滑
无危险间隙
充分固定
舒适的行走表面
对于户外应用,通常考虑防水和防滑材料。
甲板完成后:
安装侧扶手
保护所有连接
检查栏杆高度
确认用户保护
这一步将结构框架转变为安全的公共访问系统。
在坡道开放供公众使用之前,安装团队应完成最终检查。
检查内容应包括:
连接点
支撑系统
基础稳定性
扶手
行走面
边缘保护
轮椅运动
人流
进入和退出条件
临时结构只有将工程可靠性与用户体验结合起来才能成功。
这个定制的 Ringlock 坡道项目是为澳大利亚客户设计和制造的。
该项目包括:
坡道总长约 14m
总宽度约2m
4m×1m连接平台面积
黑色粉末涂层表面
一体式扶手
一端有五级台阶连接
该项目展示了 Ringlock 系统如何超越传统脚手架应用,并开发成定制的临时建筑结构。
从设计图纸到工厂组装和最终安装,整个过程展现了模块化Ringlock工程的灵活性。
临时活动通道坡道需要的不仅仅是一个简单的倾斜平台。它是一个完整的结构系统,必须考虑安全性、稳定性、安装效率以及未来的再利用。
环形结构提供了有效的解决方案,因为它们结合了:
模块化灵活性
结构强度
快速安装
可重复使用的组件
自定义配置能力
对于活动组织者、租赁公司和临时结构承包商来说,专业设计的 Ringlock 坡道系统可以为各种户外和临时应用提供可靠的通道解决方案。
