14x6x6m 便携式 LED 屏幕桁架系统，带手动环链葫芦

包装重量：990kg

包装体积：10cbm

DragonStage 14m x 6m x 6m 便携式LED屏幕桁架系统是一款便携式地面支撑桁架解决方案，专为需要在临时活动环境中悬挂大型LED显示屏的客户而开发。

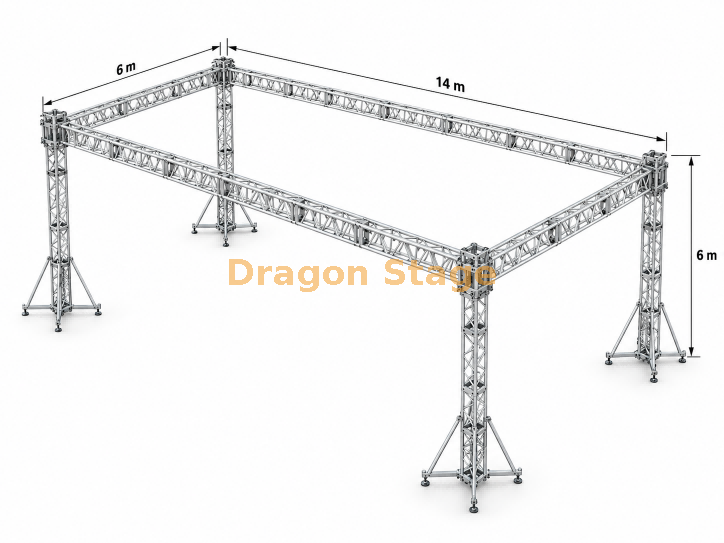

根据客户要求，整体结构尺寸为：

• 14米宽

• 高6米

• 6米深

目标屏幕尺寸为：

• 12米宽

• 高4米

客户还表示预计 LED 屏幕重量约为：

• 1700公斤

该产品旨在作为一个完整的便携式桁架解决方案，其概念与参考图像类似，包括主铝桁架框架、支撑塔、底座支撑部分、支撑组件、顶梁布置以及用于提升或定位 LED 屏幕的手动环链葫芦。

对于正在比较活动桁架系统的买家，您还可以查看我们的 工程解决方案 页面，以获取更广泛的项目参考和系统想法。

这个产品是什么

该产品本质上是一种 便携式铝合金LED屏悬挂结构.

它适合有以下需求的客户：

• 临时LED显示屏支撑结构

• 用于活动、户外促销、体育观看区、展览或音乐会现场视觉效果的桁架

• 独立式解决方案，比永久性结构更容易组装和拆卸

• 可与手动环链葫芦配合进行屏幕提升和定位的系​​统

与简单的平面展示框架不同，这种配置包括 6 米的深度，这有助于创建更稳定的地面支撑布局，并为适当的结构布置提供空间。

对于相关的技术规划主题，客户还可以查看模块化舞台、桁架和脚手架系统的 安全标准和工程约束 以及 安装方法.

主要规格

关键功能

便携式活动使用结构
该系统适合临时使用，适合活动公司、租赁公司、体育赛事、公众观看活动、音乐会、展览和促销活动。

围绕大型 LED 屏幕要求而设计
该结构是围绕客户对 12m x 4m LED 屏幕的要求而提出的 ，屏幕重量约为 1700kg 。这使得它适用于大型显示​​项目，而不仅仅是小型标牌。

兼容手动环链葫芦
客户特别要求包含 手动环链葫芦的解决方案。这使得该结构在用户想要提升、定位或调整屏幕而无需依赖电动葫芦的情况下更加实用。

地面支撑形式
该系统不仅仅是一个简单的矩形框架。它是一种 地面支撑的桁架结构， 具有深度、塔架和支撑元件，使其更适合大型活动屏幕使用。

定制配件供应
根据最终确认的要求，该系统可以作为包括主桁架体和类似于参考图片的相关配件的套件进行讨论。

有关更多与活动相关的应用程序参考，请参阅 音乐会活动应用程序 和 舞台音响.

系统的典型组件

此类项目的典型包可能包括：

• 主水平桁架梁

• 垂直桁架塔

• 顶角连接/接线块

• 地面支撑底座部分

• 稳定支架或支腿

• 手动环链葫芦

• 连接硬件，如根据桁架系列的销、夹子、螺栓或套管

• 基本结构所需的相关安装附件

确切的组件清单应根据以下内容确认：

• 实际桁架系列

• 屏柜尺寸及布置

• 实际屏幕总重量

• 吊点布置

• 室内或室外使用

• 当地安装条件

典型应用

该产品适用于以下应用：

• 户外LED显示屏结构

• 体育赛事直播屏幕

• 演唱会侧屏支持

• 公共活动 LED 壁挂

• 展览和活动展示桁架系统

• 节日屏幕支撑结构

• 品牌推广和激活活动

• 临时视觉显示系统

如果项目还涉及音频支撑或舞台相关结构，客户也可以参考 典型线阵列扬声器 及 工程解决方案 获取相关思路。

为什么选择这种类型的桁架解决方案

便携式 LED 屏幕桁架系统通常是首选，因为：

• 比固定的土木结构更容易运输

• 它可以重复用于多个事件

• 对于临时活动布局更加灵活

• 它可以根据不同的屏幕尺寸进行配置

• 它允许将结构和屏幕规划为一个协调系统

• 手动升降机可以使屏幕处理过程在某些项目中更加实用

此类产品对于需要可重复解决方案的租赁公司和活动承包商特别有用。

重要技术说明

根据客户要求确认以下信息：

• 整体结构尺寸：14m宽×6m高×6m深

• 目标屏幕尺寸：12m x 4m

• 目标屏重量：约1700kg

• 需要便携式桁架解决方案

• 需要手动环链葫芦

• 一般配置方向参考图片

但是，以下项目 不会自动确认 ，并且未经项目验证不应假设：

• 桁架系统允许工作载荷

• 风力等级

• 镇流器要求

• 锚定要求

• 准确的提升数量

• 精确的提升位置

• 精确的桁架系列和截面尺寸

• 工程审批

• 当地合规审批

• 最终配件数量

这些项目取决于实际项目，应在最终报价和生产之前确认。

有关技术阅读，请参阅 安全标准和工程约束.

最终报价前我们需要什么

为了使报价更加准确，如果客户能够确认：

• 准确的 LED 箱体尺寸

• 准确的屏幕总重量

• 室内或室外使用

• 屏幕是前挂式还是后支撑式

• 首选桁架连接类型

• 是否使用道碴或地面锚固

• 是否需要侧横幅或装饰面板

• 提升数量或首选提升布置

• 安装国家和现场条件

此信息有助于将参考布局转化为更准确的生产报价。

常问问题

该桁架系统可以容纳 12m x 4m LED 屏幕吗？
该产品正在围绕客户需求进行讨论，但最终的结构还需要根据实际的LED箱体布置、总重量和安装情况来确定。

1700kg是桁架系统的额定载荷吗？
不会。1700 公斤数字是客户规定的屏幕近似重量，而不是公布的桁架系统结构额定值。

是否包括手动环链葫芦？
客户要求手动环链葫芦，系统可以向他们报价。应确认具体数量和安排。

这是一个便携式解决方案吗？
是的。该产品旨在作为临时活动使用的便携式桁架解决方案。

这个可以在户外使用吗？
它可以用于户外活动项目，但必须根据项目检查最终的结构解决方案、风力考虑、压载物、锚固和安全要求。

尺寸可以定制吗？
是的。宽度、高度、深度以及屏幕相关的排列可以根据项目需要进行定制。

这包括LED屏幕本身吗？
通常该产品是指桁架支撑结构及相关配件。除非明确包含，否则 LED 屏幕通常单独报价。

电动葫芦可以代替手动环链葫芦吗？
这可以作为定制选项进行讨论，具体取决于项目要求。
