Dragon Stage
主舞台有4个楼梯
包装重量：5900kg
包装体积：16cbm
物品 | 规格 | 数量 | |||
钢制装配阶段 | 顶部：3.3x6.6ft | 木制的 | 60件 | ||
LR01，支柱和内管 | l = | 2.00米 | 77个PC | ||
LR02，水平管，长度：2m | 132个PC | ||||
LR02，水平管，长度：1m | 140个PC | ||||
LR03，斜管（长边） | l = | 2.83 | 66个PC | ||
LR03，斜管（短边） | l = | 2.24 | 70个PC | ||
叉 | 77个PC | ||||
夹钳 | 66个PC | ||||
舞台可调式基础 | 77个PC | ||||
舞台楼梯 | 木制浇头 | 全部的 | 8 | 步骤 | 4个 |
楼梯扶手 | 长度 | 3.2 | 仪表 | 8个PC | |
跑道舞台
包装重量：1140kg
包装量：3CBM
物品 | 规格 | 数量 | |||
钢制装配阶段 | 顶部：3.3x6.6ft | 木制的 | 10个PC | ||
LR01，支柱和内管 | l = | 2.00米 | 18个PC | ||
LR02，水平管，长度：2m | 30个PC | ||||
LR02，水平管，长度：1m | 24件 | ||||
LR03，斜管（长边） | l = | 2.83 | 15个 | ||
LR03，斜管（短边） | l = | 2.24 | 12个PC | ||
叉 | 18个PC | ||||
夹钳 | 15个 | ||||
舞台可调式基础 | 18个PC | ||||
环锁系统 12m 和 8m
包装重量：13.2+9cbm
包装体积：8160+5840kg
物品 | 规格 | 数量 |
图层桁架 | 水平管，长：2M | 247个*2 |
对角管，LR3，L：2.44m | 210个*2 | |
Pillar，LR1，L：2m | 112个*2 | |
可调节的基座，LR4，H：0.25m | 27个*2 |
物品 | 规格 | 数量 |
图层桁架 | 水平管，长：2M | 364 件 |
对角管，LR3，L：2.44m | 309 件 | |
Pillar，LR1，L：2m | 144 件 | |
可调节的基座，LR4，H：0.25m | 38个PC |
16m 400mm 插口桁架
包装重量：136kg
包装量：3CBM
5件3m+1件1m
6m圆形桁架
包装重量：185kg
包装体积：7cbm
物品 | 规格（平方桁架） | 数量 | |||||
角度 | 主管（mm） | 尺寸（毫米） | |||||
弧桁架 | 45.00 度 | 50×3.0 | CS389×389 | 8个PC | |||
桁架配件 | 圆锥形耦合器和Safrty夹和PIN | 整个 | |||||
4m圆形桁架
包装重量：123kg
包装体积：5.5cbm
物品 | 规格（平方桁架） | 数量 | |||||
角度 | 主管（mm） | 尺寸（毫米） | |||||
弧桁架 | 60.00度 | 50×3.0 | CS389×389 | 6个PC | |||
桁架配件 | 圆锥形耦合器和Safrty夹和PIN | 整个 | |||||

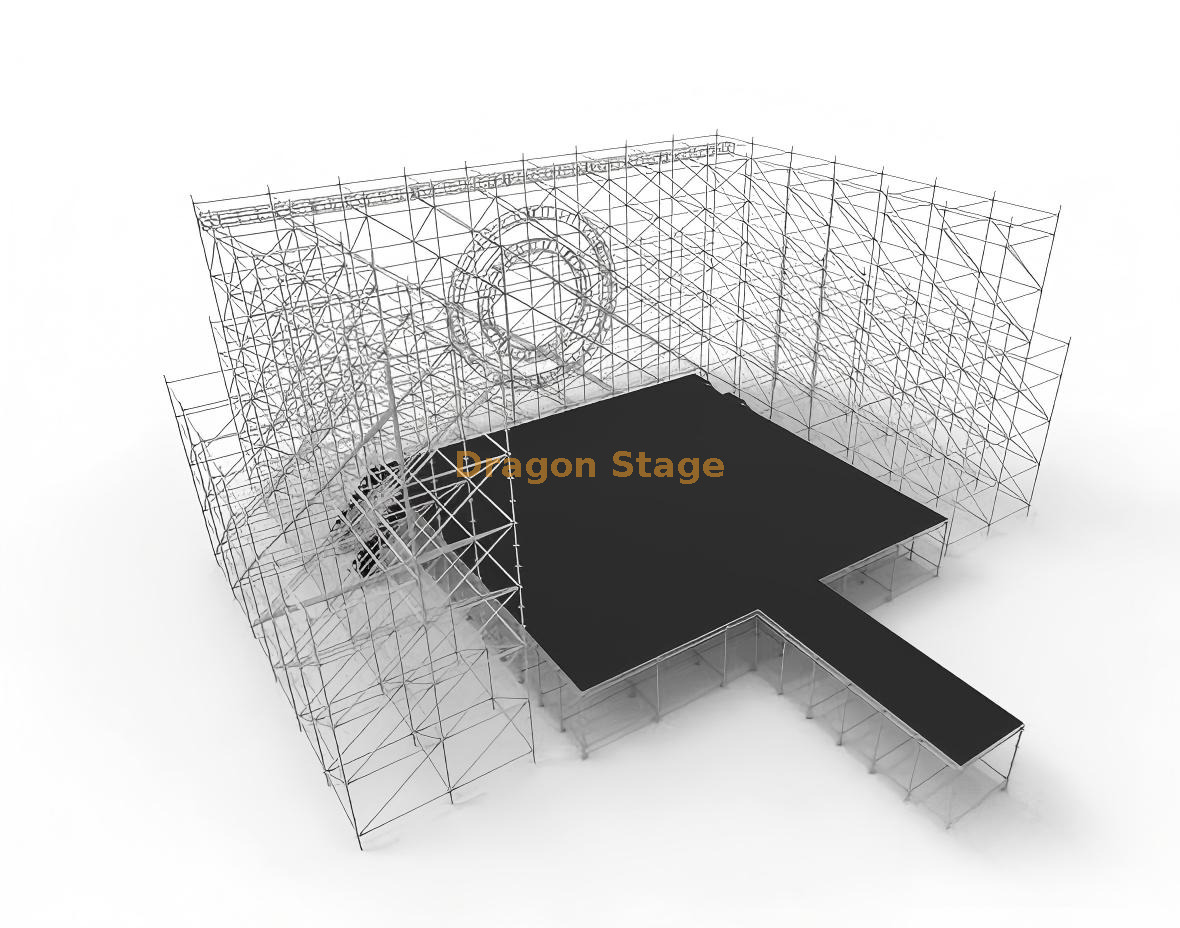

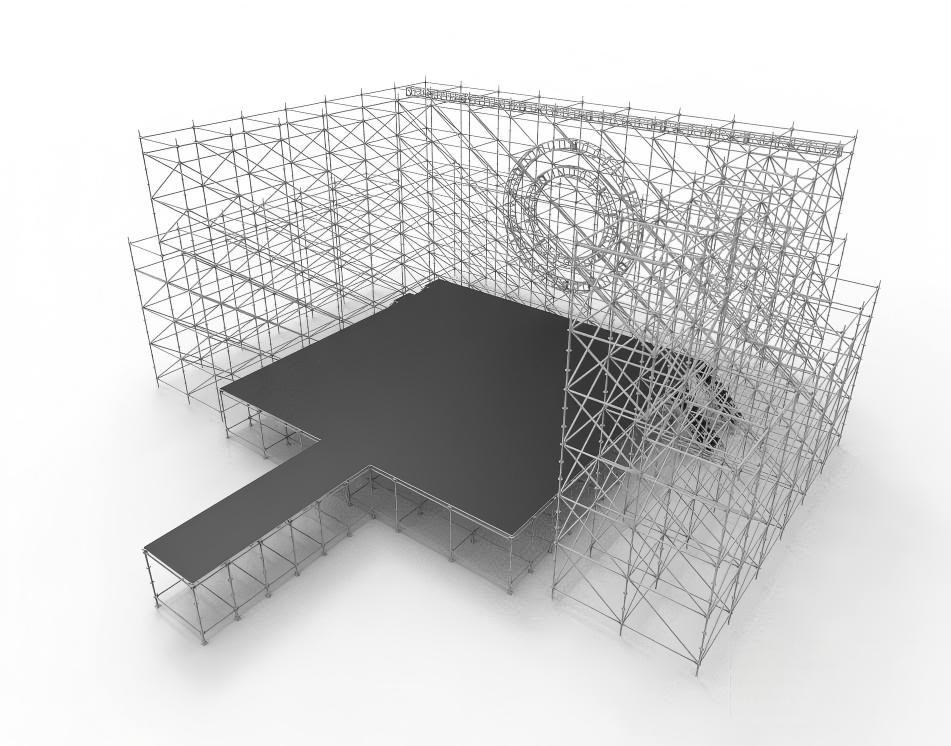

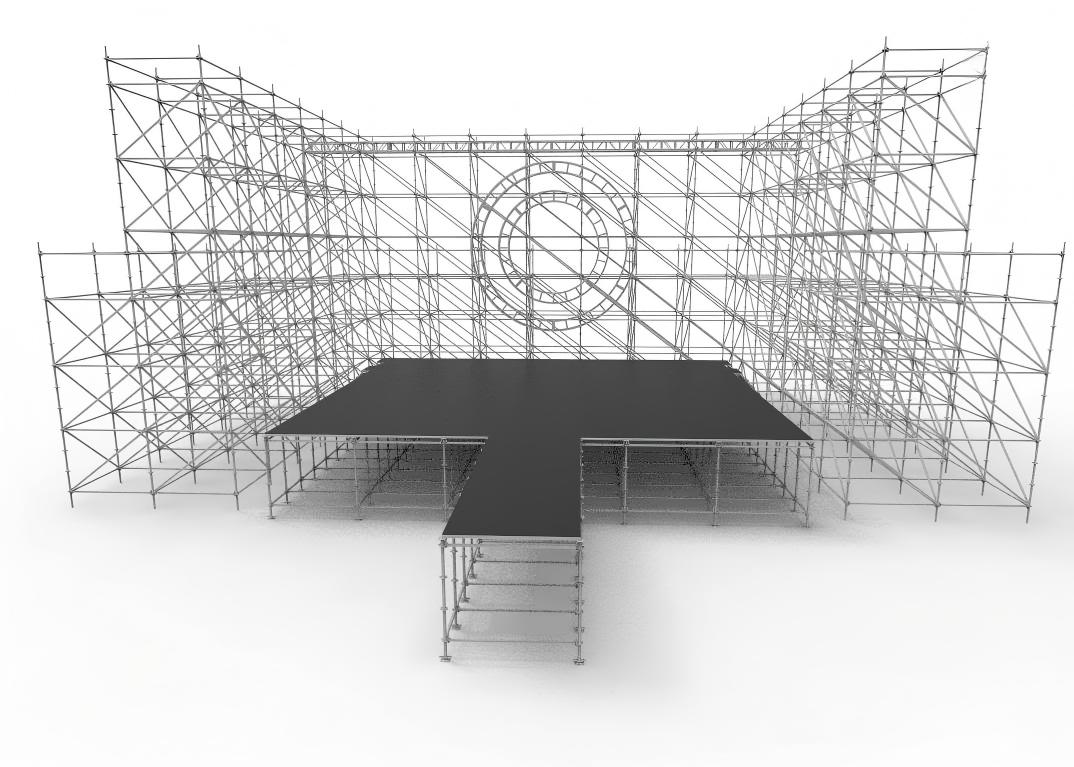

物品 | 规格 |
|---|---|
产品类型 | 定制环锁音乐会舞台系统 |
主舞台尺寸 | 12m×10m |
主舞台高度 | 2m |
跑道尺寸 | 2m×6m |
舞台甲板尺寸 | 2m×1m |
通道楼梯 | 4个 |
主要支撑系统 | 钢环锁 |
墙壁配置 | 后壁+两侧壁 |
内部净宽 | 大约。 14m |
后部外宽 | 大约。 22m |
内部净深度 | 大约。 10m |
LED支持区 | 大约。每边 4m 宽 |
直铝桁架 | 400×400mm×16m |
大型圆形桁架 | 大约。 400mm截面×6m直径 |
小圆形桁架 | 大约。 400mm截面×4m直径 |
应用 | 音乐会/节日/现场活动 |
定制生产 | 可用的 |
该产品不仅作为环形墙或单独的铝桁架出售。
定制供应包可包括：
主舞台我们 根据项目要求 提供不同尺寸和高度 的钢环锁舞台平台系统。
12m×10m环形平台
舞台高度2m
2m×1m甲板
跑道
2m×6m
匹配的环形结构和甲板
使用权
四个楼梯单元
环锁结构在我们的 舞台、桁架和脚手架的模块化系统逻辑 中解释了在临时活动系统中使用通用组件背后的模块化原理.
后壁
两个侧壁
LED支撑区
所需的标准、分类帐、支架和底座
铝桁架 Dragonstage 为定制活动系统 提供更广泛的 铝桁架产品。
16m×400×400mm直桁架
直径6m圆形桁架
直径4m圆形桁架
相应的连接组件
这是 DragonTruss 产品的关键价值：客户可以从同一制造商采购多个兼容的临时活动产品系统，而不是单独购买舞台、Ringlock 和桁架。 对于非标准舞台项目，请参阅我们的 定制舞台制作 能力。
主舞台 高约12m×10m×2m.
主舞台及跑道采用 2m×1m模块化舞台甲板.
跑道约 2m宽×6m长.
客户的配置包括 四个楼梯单元.
是的。该定制产品将主 Ringlock 阶段与后侧 Ringlock 墙结构相结合。
它们旨在作为 LED 屏幕支撑区域。最终 LED 尺寸和重量应在制造前提供。
客户表示可能会在那里安装设备，但最终功能尚未确认。在最终确定配置之前，必须提供设备类型、重量、悬挂位置和连接方法。
目前的配置包括一个 长16m的400×400mm直桁架，一个 直径6m的圆形桁架，一个 直径4m的圆形桁架.
是的。直径、桁架截面、分段、光洁度和连接配置可根据项目要求定制。
是的。最终舞台图纸、Ringlock墙体尺寸、LED要求、桁架配置、设备信息、楼梯和配件确认后，DragonStage可以准备相应的产品和组件清单。 对于其他音乐会设备和临时舞台应用，请参阅 音乐会活动.
