舞台系统

包装重量：5080kg

包装体积：19cbm

2套6m宽LED屏环锁桁架

包装重量：3000kg

包装量：21CBM

下面一套订单

2套环锁墙

包装重量：7500kg

包装体积：13cbm

下面一套订单

包装重量：5700kg

包装量：9CBM

山顶屋顶

包装重量：1310kg

包装体积：16cbm

主要规格

Ringlock主舞台平台

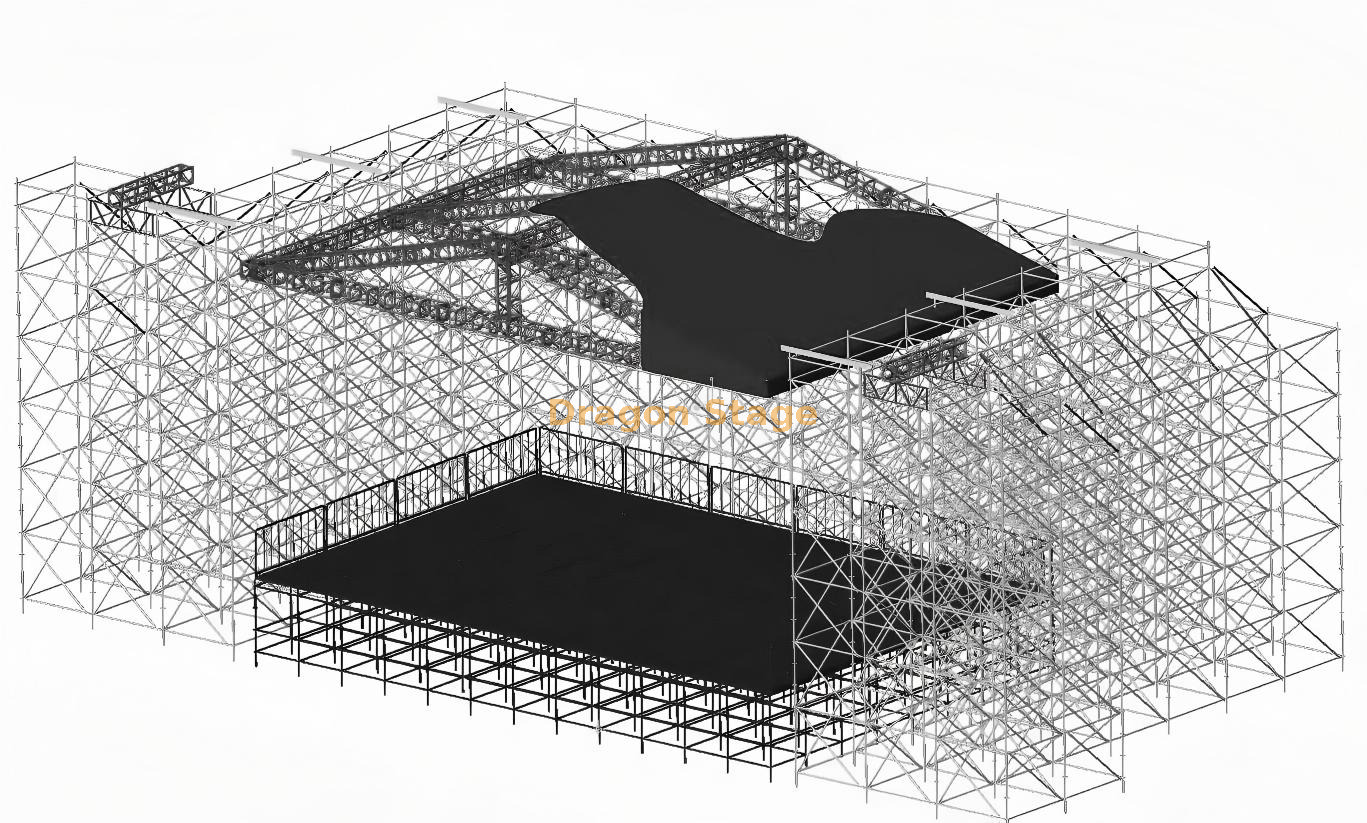

主舞台采用模块化钢制Ringlock支撑系统，打造 14m宽×10m深的表演平台.

此配置要求的舞台高度最高为 2m.

典型的 Ringlock 级套件可提供所需的组合：

• 垂直标准

• 卧式账本

• 对角大括号

• 可调节底座组件

• 舞台支持成员

• 舞台甲板组件

• 需要时使用楼梯和相关配件

由于平台是由模块化组件组装而成，因此尺寸和高度不必保持固定于此页面所示的配置。

DragonTruss 针对不同的临时舞台要求提供相关的 钢环舞台平台产品。

铝尖顶屋架

主 Ringlock 舞台上方是 铝制尖峰屋顶桁架系统.

屋顶具有项目图纸中所示的特征倾斜轮廓，可以根据所需的舞台宽度、深度和整体活动配置进行制造。

DragonTruss 提供铝制屋顶桁架组件以及 Ringlock 舞台套件，从而减少了客户从不同供应商处采购这两个系统的需要。

相关屋顶产品请参见：

典型的 A 形框架屋顶桁架系统

以及我们更广泛的 屋顶桁架 产品系列。

屋顶覆盖物、照明设备和其他悬挂设备应根据实际工程另行规定。

6m宽LED屏侧面结构

音乐会舞台包括 两个约6m宽的侧翼，位于主表演区的每一侧。

这些侧面结构主要由 Ringlock 组件制成，可为大型活动 LED 屏幕提供安装区域。

最终的 LED 支架配置可根据以下内容准备：

• LED屏宽度

• LED屏高度

• 屏体模块排列

• 设备总重量

• 所需安装位置

• 维护和访问要求

需要 LED 相关桁架产品的客户也可以参考我们的 LED 舞台桁架 系列。

由于不同项目的LED显示屏尺寸和重量差异很大，因此在确认最终报价和生产配置之前应提供显示屏规格。

线阵列支撑结构

侧面结构还包括用于 线阵列音响系统的专用位置.

这使得整个舞台套件不仅可以容纳表演平台和 LED 屏幕，还可以容纳音乐会环境所需的主要 PA 设备。

如需定制报价，请提供：

• 线阵品牌/型号

• 每边机柜数量

• 每柜重量

• 总悬挂重量

• 提升机类型

• 所需悬挂高度

然后，DragonTruss 可以将制造配置与实际设备要求相匹配。

对于本页所示的配置，没有声称具体的线阵列悬挂容量，没有相应的设备和工程信息。

舞台、屋顶、LED 和音响支持组件的一家供应商

从 DragonTruss 订购此类音乐会舞台的一个实际优势是可以同时提供多个产品系列：

环形舞台+铝制屋架+LED支架+线阵支架+舞台配件

这减少了从几个不相关的供应商购买主要结构部件，然后在安装阶段解决兼容性问题的需要。

DragonTruss 制造和供应用于临时活动应用的模块化舞台、桁架和脚手架系统。我们的中解释了这些系统背后的通用模块化原理 舞台、桁架和脚手架模块化系统逻辑.

定制尺寸和配置

14m×10m的舞台 和6m侧翼 是该产品所要求的配置。它不是唯一可用的尺寸。

DragonTruss 可以制造类似的音乐会舞台套件，但具有以下不同之处：

• 主舞台宽度

• 舞台深度

• 舞台高度

• 屋顶尺寸

• 山顶屋顶配置

• 侧翼宽度

• LED屏支架尺寸

• 线阵位置

• 舞台甲板配置

• 楼梯位置

• 护栏

• 后台工作区

对于非标准舞台项目，请参阅我们的 定制舞台制作 服务。

制造与供应

大型音乐会舞台套件通常包含许多不同的组件，而不是一个成品焊接结构。

DragonTruss可以根据确认的项目配置协调所需组件组的生产和供应。

这可能包括：

环锁组件

• 标准

• 分类帐

• 对角大括号

• 基础组件

• 舞台支持成员

舞台组件

• 舞台甲板

• 楼梯

• 护栏

• 访问组件

铝桁架组件

• 直屋架

• 山顶屋顶剖面

• 连接部件

• 相关桁架配件

活动设备支持组件

• LED支撑结构

• 线阵支撑组件

• 设备安装配件

最终的BOQ是根据确认的阶段图和客户要求编制的。

报价前我们需要什么

对于这种类型的舞台，仅提供主要舞台尺寸通常不足以获得准确的报价。

请尽可能提供以下信息：

• 主舞台宽度和深度

• 所需舞台高度

• 所需屋顶宽度、深度和高度

• 屋顶形状

• LED屏每边尺寸

• LED屏重量

• 线阵型号及数量

• 线阵列每边总重量

• 照明设备要求

• 屋顶覆盖物要求

• 所需的楼梯和通道位置

• 安装位置

• 室内或室外使用

• 现有图纸或参考图像

如果某些信息尚不可用，客户可以发送他们已有的信息，DragonTruss 可以识别在生产前仍需要确认的信息。

对于大型音乐会应用，您还可以查看我们的 音乐会活动 解决方案。

为什么订购定制音乐会舞台套餐？

大型音乐会舞台很少只由一个平台组成。

实际采购清单可能包括：

• 表演平台

• 屋顶桁架

• LED屏结构

• 音响系统支持

• 楼梯

• 护栏

• 访问结构

• 其他临时事件组件

对于一起购买这些系统的客户来说，组件组之间的兼容性变得很重要。

DragonTruss可以根据一份确认的项目配置制造主舞台、桁架和Ringlock组件，并准备相应的组件清单进行生产和发货。

重要工程信息

本页所述尺寸描述了 所需的产品配置：

• 主舞台14m×10m

• 舞台高度可达2m

• 环锁结构长达约 10m

• 6m侧翼

• 铝制尖顶屋顶

• LED 和线阵列支持功能

它们不构成经过验证的结构计算。

在特定项目的最终配置获得批准之前，工程相关要求可能取决于：

• 实际设备负载

• LED屏尺寸及重量

• 线阵权重

• 屋顶覆盖物

• 风吹

• 安装位置

• 地面条件

• 锚固或压载装置

• 地方法规

DragonTruss 不会仅从尺寸推断风力等级、负载能力、压载物要求或工程批准。

常问问题

这个 Ringlock 音乐会舞台有多大？

该配置要求主舞台 宽14m×深10m ，舞台高度可达 2m.

包括什么类型的屋顶？

该配置使用 在 Ringlock 舞台上方 铝制尖顶/A 形框架屋顶桁架系统。

6m侧翼有什么用？

约6m宽的侧面结构提供了LED屏幕安装区域，并包括用于线阵设备的专用结构。

DragonTruss 可以同时提供舞台和屋顶吗？

是的。 DragonTruss 可以作为一个协调的产品包提供 Ringlock 舞台组件、铝制屋顶桁架、侧面结构和相关配件。

14m×10m尺寸可以改吗？

是的。主舞台尺寸、高度、屋顶尺寸、侧翼配置可根据项目要求定制。

您能提供整个舞台的工程量清单吗？

是的。在确认舞台尺寸、屋顶配置、LED屏幕、音响设备、通道要求和其他项目细节后，即可准备最终的工程量清单。

对于LED显示屏和线阵我应该提供哪些信息？

对于 LED 屏幕，请提供尺寸和总重量。对于线阵列，请提供扬声器型号、数量、单个或总重量、悬挂位置和吊装要求。
