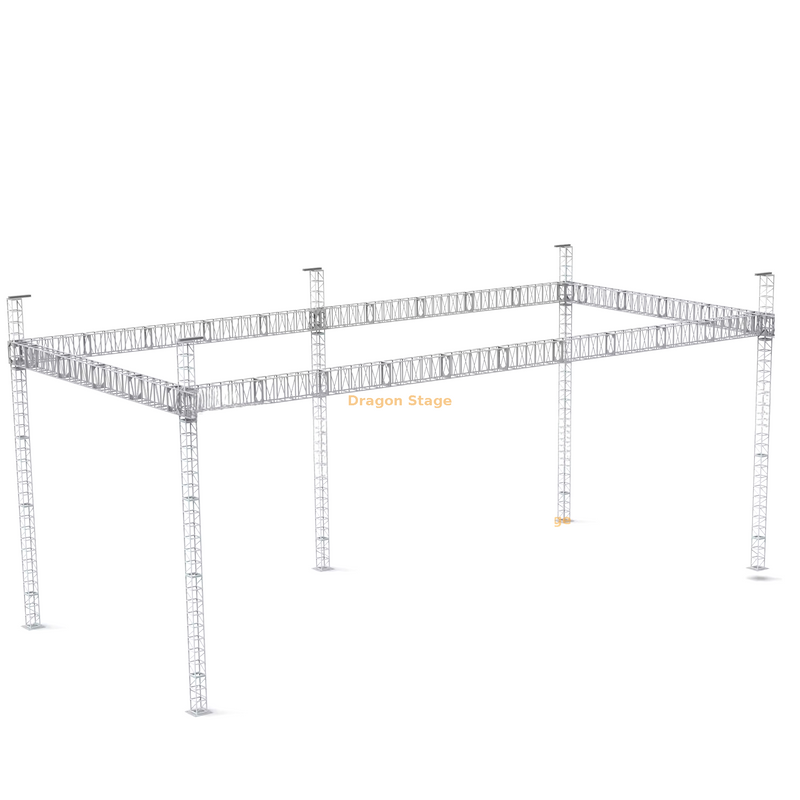

14x6x6m 便携式 LED 屏幕桁架系统，带 5 个支撑塔和手动环链葫芦

DragonStage 14x6x6m 便携式 LED 屏幕桁架系统带附加后支撑柱，专 为音乐会、节日、体育赛事、展览和其他现场制作中的临时 LED 屏幕安装而设计。

标称完整结构尺寸约为：

• 14m宽

• 6m深

• 6m高

该系统采用大型 CS389×389铝方桁架 作为水平梁框架，采用较小的 CS289×289方桁架 作为五个垂直塔组件。

该版本的一个主要区别是 在梁桁架后面添加了第五根柱子.

此配置不是仅依赖于四个角塔位置，而是引入了另一个塔组件作为完整梁布局中的附加支撑点。

此页记录所提供的结构配置。如果没有针对特定项目的工程计算，它不会要求允许载荷的具体增加。

对于其他大型 LED 支撑结构，请参阅我们的 LED 舞台桁架 系列。

主要规格

五塔配置

该产品版本的主要特点是 五塔式布局.

完整的系统使用：

5套立式CS289×289塔组件

而不仅仅是四个角塔。

四座塔楼构成了主要的周边位置，而附加支柱位于 根据项目布局， 梁桁架后面。

这个附加的支柱改变了梁支撑的几何形状，并在系统内提供了另一个结构支撑位置。

对于其他塔和柱配置，请参阅我们的 桁架塔和柱 产品。

14m CS389×389 梁桁架

结构长边采用：

14m横梁×2套

每根 14m 梁均由以下材料组装而成：

• 3m CS389×389桁架 — 每梁4个

• 2m CS389×389桁架 — 每梁1个

因此，两根14m梁总共使用：

• 3m CS389×389 — 8个

• 2m CS389×389 — 2个

为这些部分提供的主管规格为：

50×3.0毫米

使用模块化 3m 和 2m 截面意味着 14m 梁不需要作为单个长焊接部件进行运输。

6m边梁桁架

两个侧梁各自大约为：

6m长

每个侧梁均由以下材料组装而成：

2×3m CS389×389桁架

因此，完整的系统包含：

• 3m CS389×389边梁桁架 — 共4个

两根 14m 梁和两根 6m 梁共同构成了主要的矩形上梁框架。

有关其他铝桁架截面和系统尺寸，请参阅我们的 铝桁架 类别。

5m CS289×289 柱桁架

五个主要支柱中的每一个大约包含：

5m CS289×289塔桁架

组装自：

• 3m 段 — 1 件

• 2m 部分 — 1 件

五个塔组件的总数为：

• 3m CS289×289 — 5个

• 2m CS289×289 — 5个

为这些塔段提供的主管规格为：

50×3.0毫米

BOQ 还包括 用于每个塔组件的 1m 插口铰链部分。与 5m 塔桁架部分一起，这对应于标称 6m 系统高度配置。最终组装立面图应遵循确认的生产图纸。

完整的升降塔套件

五个塔架位置中的每一个都配备了塔架提升装置所需的主要部件。

当前的包包括：

• 插口套筒块 S — 5 件

• 钢底座 S — 5 件

• 顶部 S — 5 件

• 插口铰链部分，1m — 5 件

• BA05 手动葫芦，2吨 — 5台

• BA04 纤维吊带，2吨×3m — 5个

这为每个塔位置提供了自己的与提升相关的组件集。

5台2吨手动环链葫芦

当前系统包括：

BA05 2吨手拉葫芦×5台

一台提升机与每个塔组件相关联。

这允许在安装过程中使用手动提升设备提升可移动梁/套筒系统，而不需要标准套件中的电动机。

2 吨名称是葫芦的规定产品额定值。不应将其解释为完整的 LED 桁架结构具有 10 吨的允许悬挂负载。

整个结构的容量取决于实际配置、屏幕布置、悬挂位置、现场条件和工程验证。

插口套筒块

该产品包括：

插口套筒块 S — 5 件

套筒块形成提升塔系统的一部分以及垂直塔和水平梁布置之间的接口。

它们在组装过程中与塔架部分、顶部部分、铰链部分、起重机和相关起重配件一起使用。

准确的连接器配置应遵循提供的生产图纸。

钢底座和长支腿

每个塔组件包括相应的钢底座：

钢底座 S — 5 件

完整的系统还包括：

长支腿 — 20 件

这对应于当前组件列表中每个塔位置的四个长支腿。

支腿延伸了每个塔组件周围的物理地面支撑足迹。

然而，支腿的存在本身并不能建立通用的压载、锚定或抗风值。

这些要求取决于实际安装条件。

纤维吊带

起重套件包括：

BA04 纤维吊带 — 2吨×3m — 5个

这些吊索作为提升机相关组件包的一部分提供。

最终的索具位置和使用应遵循确认的起吊布置和安装说明。

包装重量：1160kg

包装量：11CBM

工程量清单

工程清单注意： 提供的列表将 6 面 CS389×389 光束立方体标记为 FALSE ，因此在此版本中不将其视为包含组件。

为什么要添加第五支柱？

该版本与传统的四塔矩形地面支撑系统最明显的区别是梁桁架后面的额外支柱。

在实际产品方面，这意味着梁系统有 五个塔/支撑位置， 而不是只有四个周边位置。

当 LED 屏幕项目需要带有附加中间或后支撑点的梁布局时，这可能是相关的。

然而，第五支柱不应被描述为保证特定的额外负载能力，除非已针对实际项目检查了完整的结构。

对于使用定制 LED 支架布局的客户，我们的 工程解决方案 页面解释了标准产品配置和特定于项目的结构验证之间的更广泛差异。

便携式模块化结构

尽管这是一个 14m × 6m 的大型结构，但各个桁架组件均以可运输的模块化长度提供。

主要部分是：

• 3m梁截面

• 2m梁截面

• 3m柱截面

• 2m柱截面

• 1m铰链节

• 可拆卸套筒块

• 可拆卸底座

• 可拆卸支腿

这使得结构可以是：

运输→组装→吊装→使用→拆卸→存放

作为临时活动设备而不是永久装置。

典型应用

该产品可用作以下结构的起始配置：

• 演唱会LED屏支持

• 节日视频墙

• 户外公众观看屏幕

• 舞台侧LED显示屏

• 体育赛事屏幕

• 临时展览LED墙

• 大型活动视觉系统

实际适用性取决于屏幕尺寸、屏幕重量、悬挂方式、安装地点和环境条件。

不自动包含的内容

除非特别添加到报价中，否则该结构包不会自动包括：

• LED屏柜

• LED处理器

• 配电

• 信号线

• 屏风挂架

• 卸扣或额外的索具硬件

• 镇流器

• 地锚

• 安装人工

• 工程计算

这些项目应根据项目进行确认。

最终报价需要哪些信息？

对于类似的LED屏桁架系统，请提供：

• LED屏宽度和高度

• LED箱体型号

• LED箱体数量

• 每柜重量

• 屏幕总重量

• 屏挂架重量

• 吊点数量及位置

• 室内或室外安装

• 安装国家/地点

• 地面状况

• 是否可以压载或锚固

• 所需屏幕底部高度

• 参考图（如果有）

对于这种规模的结构，仅外部尺寸不足以验证最终配置。

重要工程说明

本页面已确认的产品信息包括：

• 标称 14m×6m×6m 系统尺寸

• CS389×389梁桁架规格

• CS289×289柱桁架规格

• 五个塔组件

• 梁桁架后面额外一根柱子

• 5台2吨手动环链葫芦

• 五根纤维吊带

• 五个基地

• 二十个支腿

• BOQ中显示的组件数量

所提供的信息并未 证实 ：

• LED屏允许重量

• 允许梁荷载

• 最大点载荷

• 风阻

• 镇流器数量

• 锚定要求

• 安全系数

• 结构认证

• 本地法规合规性

• 工程审批

这些必须根据最终项目条件和适当的工程验证来确认。

有关产品信息和特定于项目的结构验证之间的一般界限，请参阅 安全标准和工程约束.

常问问题

这个LED屏桁架系统的整体尺寸是多少？
标称完整结构约为 14m宽×6m深×6m高.

包括多少个支撑塔？
此配置使用 五个塔组件，包括位于梁桁架后面的一个附加支柱。

主梁使用什么尺寸的桁架？
水平梁框架采用 CS389×389mm方形桁架，主管50×3.0mm.

柱子使用的桁架尺寸是多少？
五根柱子采用 CS289×289mm方桁架，主管为50×3.0mm.

每根14m梁是如何组装的？
每根14m梁使用 4个3m桁架节加1个2m节.

每根6m边梁是如何组装的？
每6m边梁采用 2个3m CS389×389桁架节.

包括多少台手动环链葫芦？
当前配置包括 五台 BA05 手动环链葫芦，每台额定重量为 2 吨.

5台2吨起重机是否意味着该结构可以悬挂10吨？
不可以。葫芦额定值不应加在一起并视为整个桁架结构的允许载荷。最终允许荷载取决于完整的结构、悬挂布置和工程验证。

包括支腿吗？
是的。当前套件包括 20 个长支腿.

是否包含 6 面光束立方体？
否。提供的 BOQ 将 CS389×389 6 面光束立方体标记为 FALSE ，因此它未列为当前包装的一部分。

此套餐包含 LED 屏幕吗？
不会。除非报价中特别列出，否则 LED 屏幕不会自动包含在内。

尺寸或者第五柱位置可以定制吗？
是的。梁长、塔高、支撑位置、整体布局可根据实际LED屏项目进行讨论。
