dragon stage
包装重量：2100kg
包装量：22CBM
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 14.00 m梁（前线） | 2套 | 3.00 m | 50×3.0 | BS400×400 | 8pcs | |||
| 2.00 m | 50×3.0 | BS400×400 | 2个 | |||||
| 1.00 m | 50×3.0 | BS400×400 | 0pcs | |||||
| 14.00 m梁（侧） | 2套 | 3.00 m | 50×3.0 | BS400×400 | 8pcs | |||
| 2.00 m | 50×3.0 | BS400×400 | 2个 | |||||
| 1.00 m | 50×3.0 | BS400×400 | 0pcs | |||||
| 7.00 m支柱 | 4组 | 3.00 m | 50×3.0 | BS400×400 | 8pcs | |||
| 2.00 m | 50×3.0 | BS400×400 | 0pcs | |||||
| 1.00 m | 50×3.0 | BS400×400 | 4pcs | |||||
| 梁立方体 | 立方体400x400 | 0pcs | ||||||
| 框架塔 | 螺栓桁架袖块S | 4pcs | ||||||
| 钢基s | 4pcs | |||||||
| 顶部s | 4pcs | |||||||
| 手动提升，BA05 2ton | 4pcs | |||||||
| SPIGOT铰链部分，高度1M | 4pcs | |||||||
| 纤维吊带，BA04,2吨3m | 4pcs | |||||||
| 长距离的 | 16pcs | |||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 屋顶支柱 | 2套 | 1.40 m | 50×3.0 | BS300×300 | 2个 | |||
| 14.00 m顶梁 | 1套 | 3.00 m | 50×3.0 | BS300×300 | 4pcs | |||
| 2.00 m | 50×3.0 | BS300×300 | 1pcs | |||||
| 1.00 m | 50×3.0 | BS300×300 | 0pcs | |||||
| 7.20 m倾斜 | 4组 | 3.00 m | 50×3.0 | BS300×300 | 4pcs | |||
| 2.00 m | 50×3.0 | BS300×300 | 8pcs | |||||
| .20 m | 50×3.0 | BS300×300 | 4pcs | |||||
| 7.20 m梯子桁架 | 12套 | 3.00 m | 50×3.0 | BL30,300*50 | 12％ | |||
| 2.00 m | 50×3.0 | BL30,300*50 | 24pcs | |||||
| .20 m | 50×3.0 | BL30,300*50 | 12％ | |||||
| 屋顶组件 | 屋顶康纳4种方法，用于屋顶梁桁架 | BS300×300 | 2个 | |||||
| 屋顶康纳5种方法，用于屋顶梁桁架 | BS300×300 | 0pcs | ||||||
| 将板与夹具连接 | 2个 | |||||||
| 单夹 | 24pcs | |||||||
| 双夹具 | 8pcs | |||||||
| 屋顶冠层材料：PVC，蓝色或定制。 | 308.56 | 1pcs | ||||||

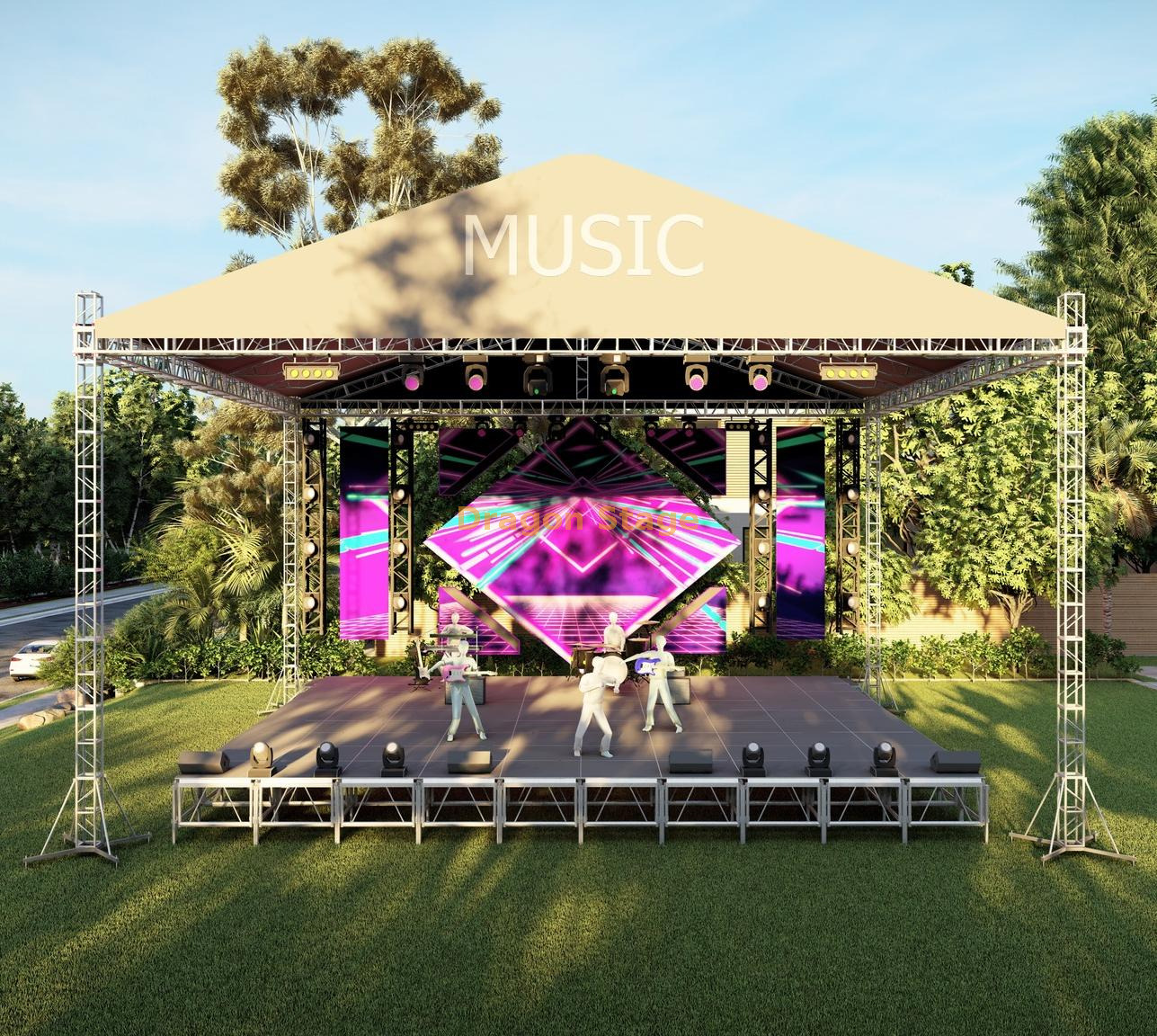

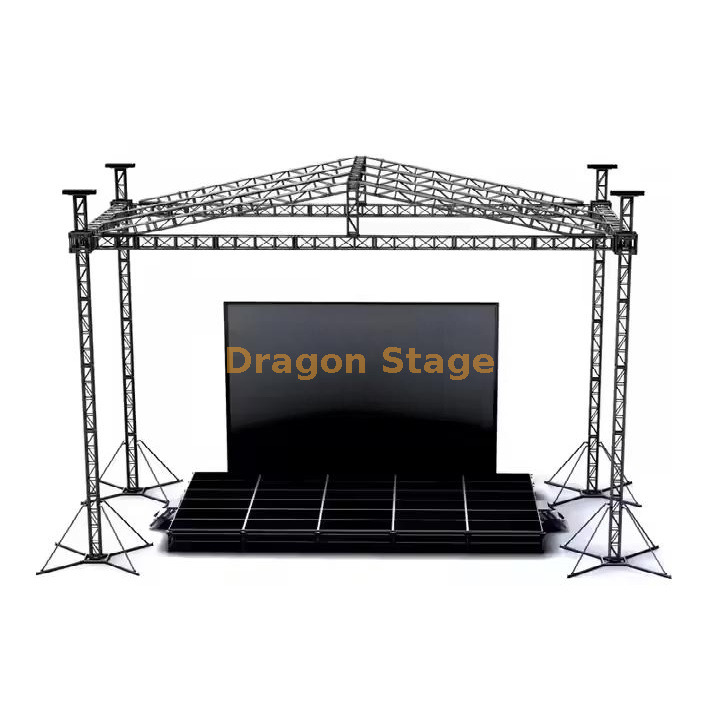

Dragon Stage 14m x 14m x 8m 大型户外舞台桁架屋顶 是一个宏伟的高容量结构，专为重大节日、大型音乐会和高调户外活动的需求而建造。该系统具有 14m 的宽阔净跨度 和 8m 高的 操作高度，提供最大的舞台可视性和音响、灯光和视频墙的巨大负载能力。
该屋顶系统旨在桥接 14m 的巨大跨度，采用优质重型铝桁架：
主梁和支柱： 采用坚固的 BS400x400 方形桁架 （400mm x 400mm 型材）构造，确保在负载下具有卓越的强度和偏转性能。
屋顶网格： 倾斜屋顶部分战略性地使用了 更轻但坚固的 BS300x300桁架型材，在保持结构完整性的同时优化了重量。
连接系统：主要结构部件 采用可靠的 螺栓连接 ，是固定、重载、大跨度桁架系统的首选方法。
该结构是一个 四塔地面支撑系统，提供卓越的稳定性和受控的组装过程。
提升： 包括 4 套手动葫芦（BA05，2 吨） ，提供将重型屋顶网格安全提升至 8m 高度所需的精确机械优势。
底座稳定性：该系统使用 4 个钢底座 进行固定 ，并通过 16 个长支腿进行加固 ，以形成广泛且安全的占地面积，这对于抵抗风等横向载荷至关重要。
大型屋顶结构由面积达 308.56 平方米的 PVC/帆布屋顶天篷覆盖。斜 屋顶设计 旨在有效管理强降雨，防止积水，并保护 14m x 14m广阔 区域下方的表演者和昂贵的技术设备。
| 方面 | 测量 | 公制当量 | 笔记 |
| 舞台总尺寸 | 14米×14米×8米 | 46 英尺 x 46 英尺 x 26 英尺 | 最大标准尺寸 |
| 柱/梁桁架 | BS400×400方桁架 | 400毫米×400毫米 | 高承载能力 |
| 主管 | 50毫米×3.0毫米 | 1.97 英寸 x 0.12 英寸 | 高强度铝 |
| 升降机构 | BA05手动葫芦 | 2 吨容量 (x4) | 包括用于屋顶组装 |
| 包装重量 | 2100公斤 | 4,630 磅 | 货物总重量 |
| 屋顶雨棚区 | 308.56 平方米 | 3,321 平方英尺 | 包括 PVC/帆布材料 |
答：坚固的 BS400x400 桁架用于产生最高压缩力和弯曲力的大跨度水平主梁和垂直支柱。 桁架 BS300x300 更轻，足以满足有角度的屋顶部分，提供必要的支撑，而不会给屋顶网格增加过多的自重。
