照明阶段桁架屋顶系统16x16x9m

5 0 评价

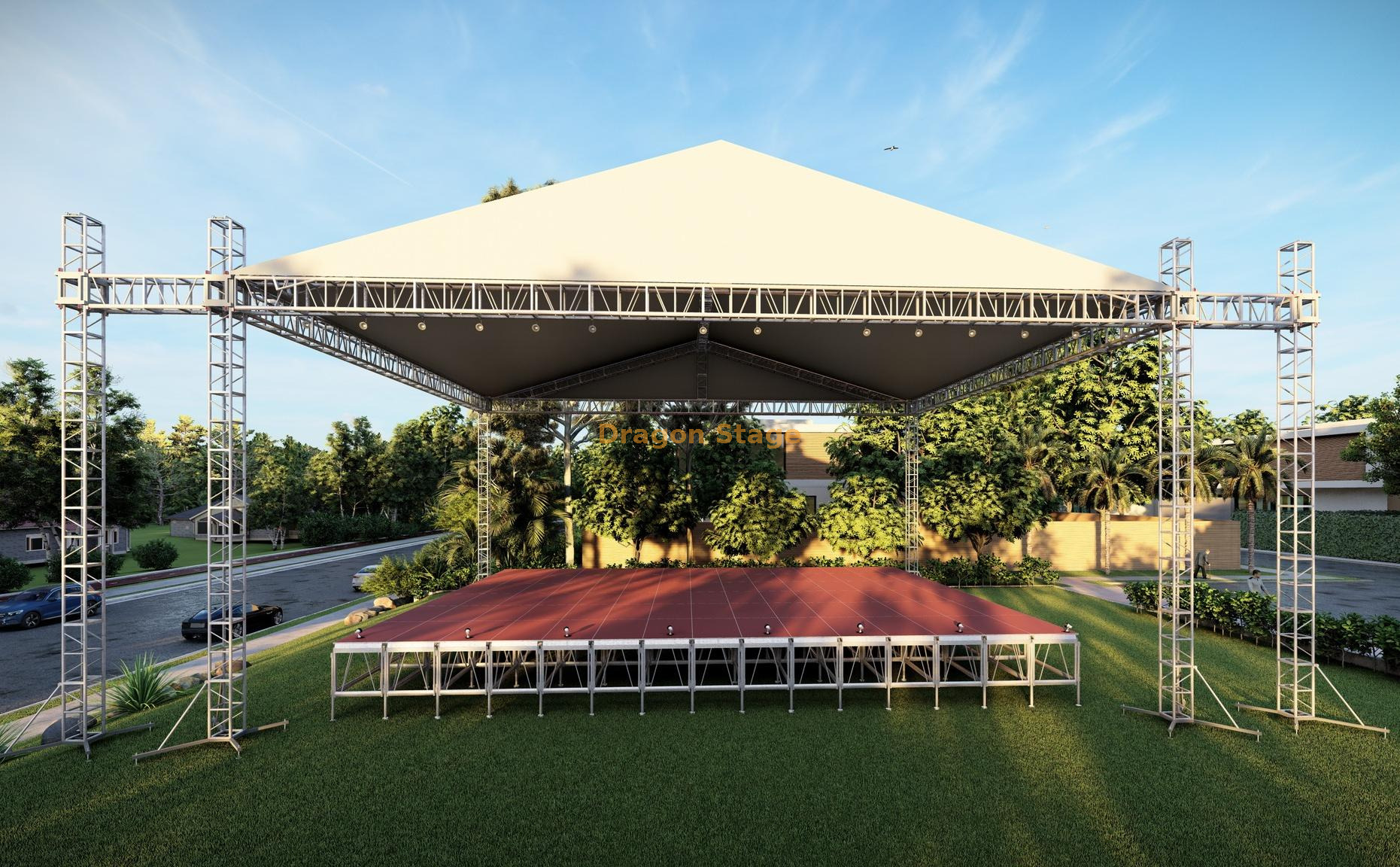

照明阶段桁架屋顶系统16x16x9m，由螺栓桁架铝制成。带有2m宽的扬声器桁架翅膀。

原价：￥ 119686


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

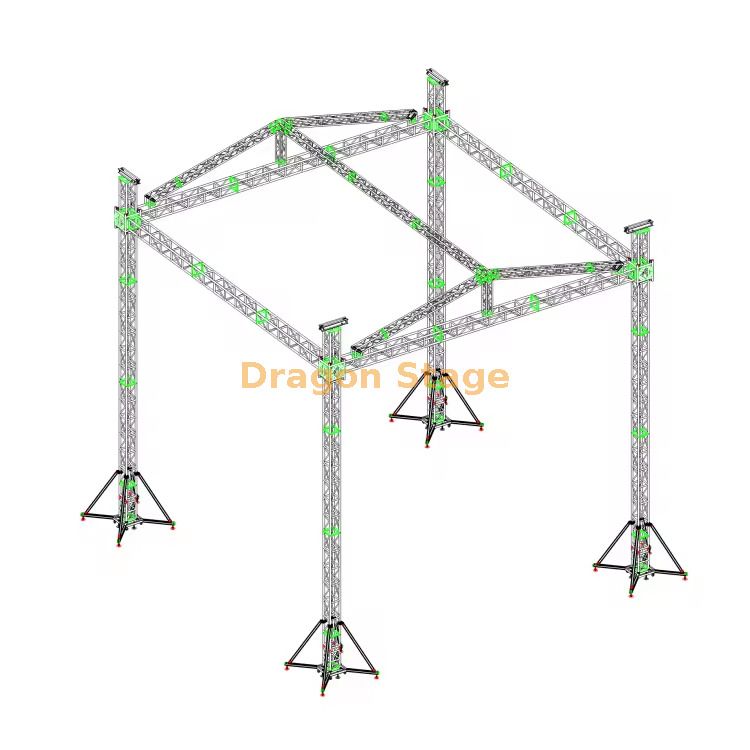

照明阶段桁架屋顶系统16x16x9m

包装重量：3250kg

包装量：33CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
16.00 m光束（前线）	2套	3.00 m	50×3.0	BS500×600	10pcs
		2.00 m	50×3.0	BS500×600	0pcs
		1.00 m	50×3.0	BS500×600	2个
16.00 m梁（侧）	2套	3.00 m	50×3.0	BS500×600	10pcs
		2.00 m	50×3.0	BS500×600	0pcs
		1.00 m	50×3.0	BS500×600	2个
8.00 m支柱	4组	3.00 m	50x3.0	BS350×350	8pcs
		2.00 m	50x3.0	BS350×350	4pcs
		1.00 m	50x3.0	BS350×350	0pcs
梁立方体	立方体500x600				0pcs
框架塔	螺栓桁架袖块M				4pcs
	钢基米				4pcs
	顶部米				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.60 m	50×3.0	BS300×300	2个
16.00 m顶梁	1套	3.00 m	50×3.0	BS300×300	5pcs
		2.00 m	50×3.0	BS300×300	0pcs
		1.00 m	50×3.0	BS300×300	1pcs
8.20 m斜梁	4组	3.00 m	50×3.0	BS300×300	4pcs
		2.00 m	50×3.0	BS300×300	8pcs
		1.20 m	50×3.0	BS300×300	4pcs
8.20 m梯子桁架	14套	3.00 m	50×3.0	BL30,300*50	14％
		2.00 m	50×3.0	BL30,300*50	28％
		1.20 m	50×3.0	BL30,300*50	14％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS300×300	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS300×300	0pcs
		将板与夹具连接			2个
		单夹			28％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		387.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	BS500×600	0pcs
		2.00 m	50×3.0	BS500×600	2个
		1.00 m	50×3.0	BS500×600	0pcs
8.00 m翅膀支柱	2套	3.00 m	50x3.0	BS350×350	4pcs
		2.00 m	50x3.0	BS350×350	2个
		1.00 m	50x3.0	BS350×350	0pcs
翅膀塔	螺栓桁架袖块M				2个
	钢基米				2个
	顶部米				2个
	手动提升，BA05 2ton				2个
	螺丝铰链部分，高度1m				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

重型照明舞台桁架屋顶系统：16m x 16m x 9m (52.5ft x 52.5ft)，带 PA 翼

简介：规模宏大，竞技场和节日使用的最大安全性

隆重推出 Dragon Stage 照明舞台桁架屋顶系统 (16m x 16m x 9m) ，专为最大的国际音乐会、体育赛事和多日节日而设计。该结构提供了 16m 的巨大 净跨度 和 9m 的地面至索具高度，能够通过其集成 PA 机翼支持广泛的照明设备、大型 LED 屏幕和强大的线阵列扬声器系统。

主要特点和结构完整性

超重型主桁架

为了满足的巨大负载要求 16m 跨度，该系统采用了专门的高容量桁架型材：

主网格梁： 采用坚固的 BS500x600 (500mm x 600mm) 桁架型材，专为极端负载应用而设计，并在无支撑的长距离上实现最小偏转。
垂直支撑： 9m柱子由 BS350x350方形桁架构成，提供优异的抗压强度。
集成 PA 翼： 包括专门设计用于安装扬声器系统的独立垂直支撑和横梁，由其自己的专用底座和 8 个长支腿固定.

高效组装系统

这种大型结构依赖于可靠的机械系统和连接硬件来实现快速、安全的安装：

起重装置： 配备 6 套 2 吨手动葫芦 (BA05) ，其中四套用于主屋顶，两套用于 PA 翼，提供受控、同步上升。
连接方式： 高应力主要部分 采用牢固的 螺栓连接，确保结构坚固、安全，能够承受剧烈的动载荷。
稳定性： 包括 令人印象深刻的总共 24 个长支腿（16 个主支腿 + 8 个机翼），这对于为这座 9m 高的 结构提供抗强风稳定性所需的广阔地面足迹至关重要。

专业保障和覆盖范围

大型 斜屋顶设计， 面积达 387.36平方米，提供全面防护。随附的 PVC 顶篷 旨在保护所有舞台设备和人才免受恶劣天气的影响，使其成为连续户外操作的理想选择。

技术规格概览

方面	测量	公制当量	笔记
舞台总尺寸	16米×16米×9米	52.5 英尺 x 52.5 英尺 x 29.5 英尺	包括主体结构和高度
主梁桁架	BS500×600方桁架	500毫米×600毫米	极限负荷能力
支柱桁架	BS350×350方桁架	350毫米×350毫米	重型垂直支撑
升降机构	BA05手动葫芦	2 吨容量（x6 套）	适用于主屋顶和 PA 翼
包装重量	3250公斤	7,165 磅	结构总重
屋顶雨棚区	387.36 平方米	4,170 平方英尺	含 PVC 材料

舞台专业人士的实用常见问题解答

问：为什么主梁桁架（500x600）比支柱（350x350）大这么多？

答： BS500x600 桁架针对 16m 长水平跨度的弯曲刚度进行了优化，其中弯矩和偏转是最受关注的问题。桁架 BS350x350 针对垂直压缩进行了优化，这是支撑柱上的主要载荷。

问：PA 机翼是模块化且可拆卸的吗？

答：是的，该系统包括用于 PA 机翼的独立组件和起重装置，这表明它们是模块化的，可以 根据音频覆盖和线阵列设置的具体活动要求 添加或删除。

问：连接系统都是基于螺栓的吗？

答：上最关键的承载接头 BS500x600 和 BS350x350 通常采用螺栓连接，以在这些超大型系统上实现卓越的稳定性和刚性。等配件 锥形耦合器、安全夹和销钉 用于辅助元件或较小的桁架部分（如屋顶网格），以加快组装速度。
