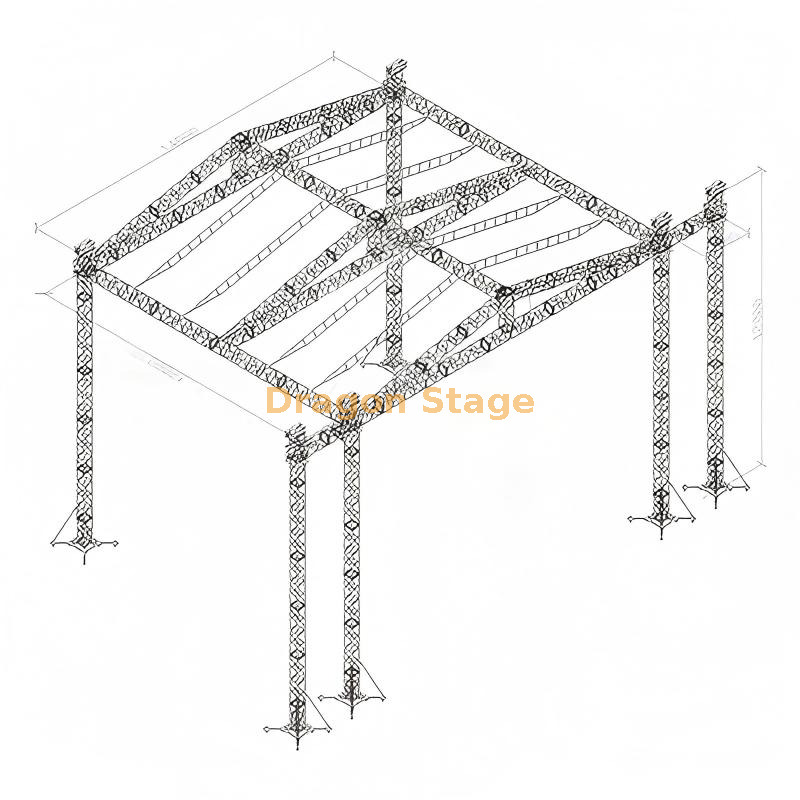

14x12x12m专业铝制弧形屋顶舞台桁架系统（12m高）带2m PA翼

5 0 评价

重型14m宽、12m深、12m高的铝制弧形屋顶舞台。采用现代弧形顶篷设计和双 2m 宽扬声器翼，用于线阵列索具。专为专业户外节日和音乐会的高负载能力而设计。

原价：￥ 107818


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

包装重量：2660kg

包装体积：16cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	3组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	3pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m支柱	4组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	6个面孔	CS389×389			2个
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.40 m	50×3.0	CS289×289	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.20 m倾斜	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.20 m	50×3.0	CS289×289	4pcs
7.20 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	20pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.20 m	50×3.0	CL30,289*50	10pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
	1	将板与夹具连接		CS289×289	3pcs
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		274.96	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

这款 专业铝制弧形屋顶舞台桁架系统 代表了现代活动工程的巅峰，将标志性的弧形美学与巨大的索具功能相结合。该系统专为大型户外制作而设计，为顶级表演者和技术设备提供安全且令人印象深刻的环境。

广阔的弧形设计： 该结构采用精致的 弧形屋顶 ，提供现代外观和优越的照明和景观高度间隙。
庞大的尺寸：该系统 宽 14米，, 深12米， 净高12米，可容纳大型舞台制作和复杂的技术骑手。
集成扬声器翼： 两侧 包括两个专用的 2 米宽 PA 翼，经过专门加固，可安全悬挂重型线阵音响系统。
高稳定性地面支撑： 建立在多塔地面支撑系统上，配有重型底板和支腿，以确保 12m 高程下的结构完整性.
天气保护： 该系统配有重型、张紧的黑色顶篷，可完全覆盖表演区域，保护敏感设备免受恶劣天气的影响。
优质工程： 由高强度 6061 铝合金制成，具有卓越的强度重量比和长期耐用性，适合频繁旅行。

专业14x12x12m铝制弧形屋顶舞台桁架系统，高度12m，PA翼2m

1。简介

对于大型户外音乐节和世界级巡回演唱会，舞台结构必须既是技术动力又是视觉地标。 DragonStage 的 14x12x12 米专业铝制弧形屋顶舞台桁架系统专为精英制作要求而设计，提供 168 平方米的覆盖表演区域。该系统具有 12 米的垂直间隙和时尚的空气动力学弧形设计，可为大型照明装置和分层 LED 显示屏提供所需的顶部空间。专业的 2 米扩音翼确保专业线阵列音频系统悬挂在主表演空间之外，优化声音覆盖范围和观众视线。

2. 挑战与解决方案

12 米高结构的主要挑战之一是管理横向风荷载和屋顶雨篷的“帆效应”。 DragonStage 通过弧形屋顶几何结构解决了这个问题；弯曲的轮廓在空气动力学方面具有优越性，与传统的平面设计相比，风可以以明显更小的升力通过结构。 14米跨度的另一个常见痛点是结构挠度；我们的解决方案采用增强型 6082-T6 铝箱桁架型材，即使在繁重的技术负载下也能保持完美的刚性线条。为了防止突发暴风雨期间积水，弧形设计有助于立即排出水，保护昂贵的照明和音频投资免受湿气损坏。

3. 主要特性和优点

14x12x12m 系统由航空航天级 6082-T6 铝合金制成。这种材料是专业桁架的全球基准，具有卓越的强度重量比和天然的耐环境腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用重型塔式升降机设计和精密设计的套筒。这样，整个 14x12 米的屋顶网格就可以在腰部高度安装照明和电缆，然后安全吊装到 12 米的顶点。根据临时活动结构的国际安全标准，使用同步地面支撑塔系统是管理大量头顶负载的最安全方法，同时最大限度地减少工作人员的风险（来源： https: //www.plasa.org ）。

为了确保提供完整的场馆解决方案，该弧形屋顶的设计与我们的模块化铝制舞台平台完美兼容。这些甲板具有 18 毫米防滑表面和高承载能力，提供了与高架钻机的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
