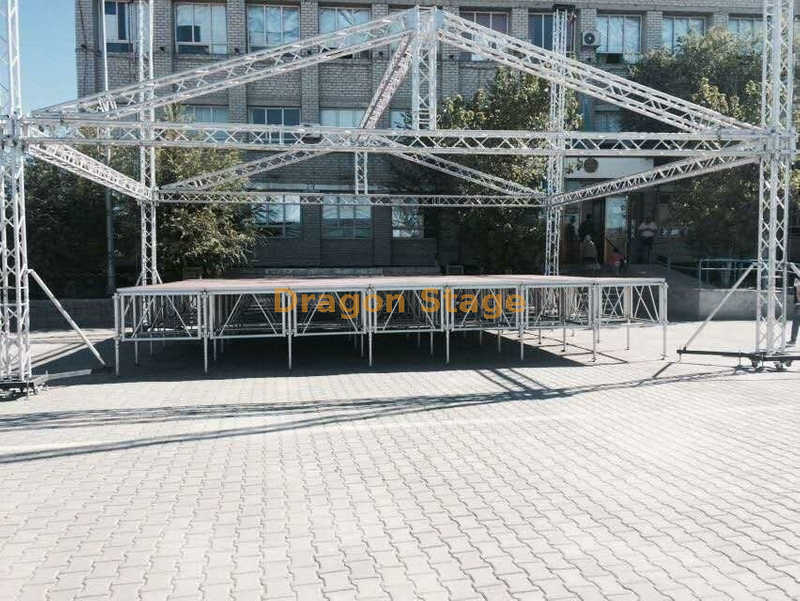

铝音乐会舞台桁架屋顶9x9x6m

5 0 评价

这是一个定制的铝音乐会式桁架屋顶系统，总尺寸为9x9x6m（30x30x20ft）

原价：￥ 55528


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

铝音乐会舞台桁架屋顶9x9x6m

包装重量：1450kg

包装量：11CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
9.00 m梁（前线）	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
9.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
5.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	6个面孔	CS289×289			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	.90 m	50×3.0	CS289×289	2个
9.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
4.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	4pcs
4.70 m梯形桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	8pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		150.06	1pcs

铝制音乐会舞台桁架屋顶：9m x 9m x 6m (30ft x 30ft) 专业系统

简介：适用于大中型活动的稳健且经过认证的结构

Dragon Stage 铝制音乐会舞台桁架屋顶 (9m x 9m x 6m) 是一款功能强大且可靠的解决方案，专为户外音乐会、节日和大型企业活动而设计。这款 30 英尺 x 30 英尺定制舞台桁架 提供 9 m 的净跨度 和 6 m 的工作高度，确保高可见度和充足的灯光、声音和背景元素容量。

主要特点和结构完整性

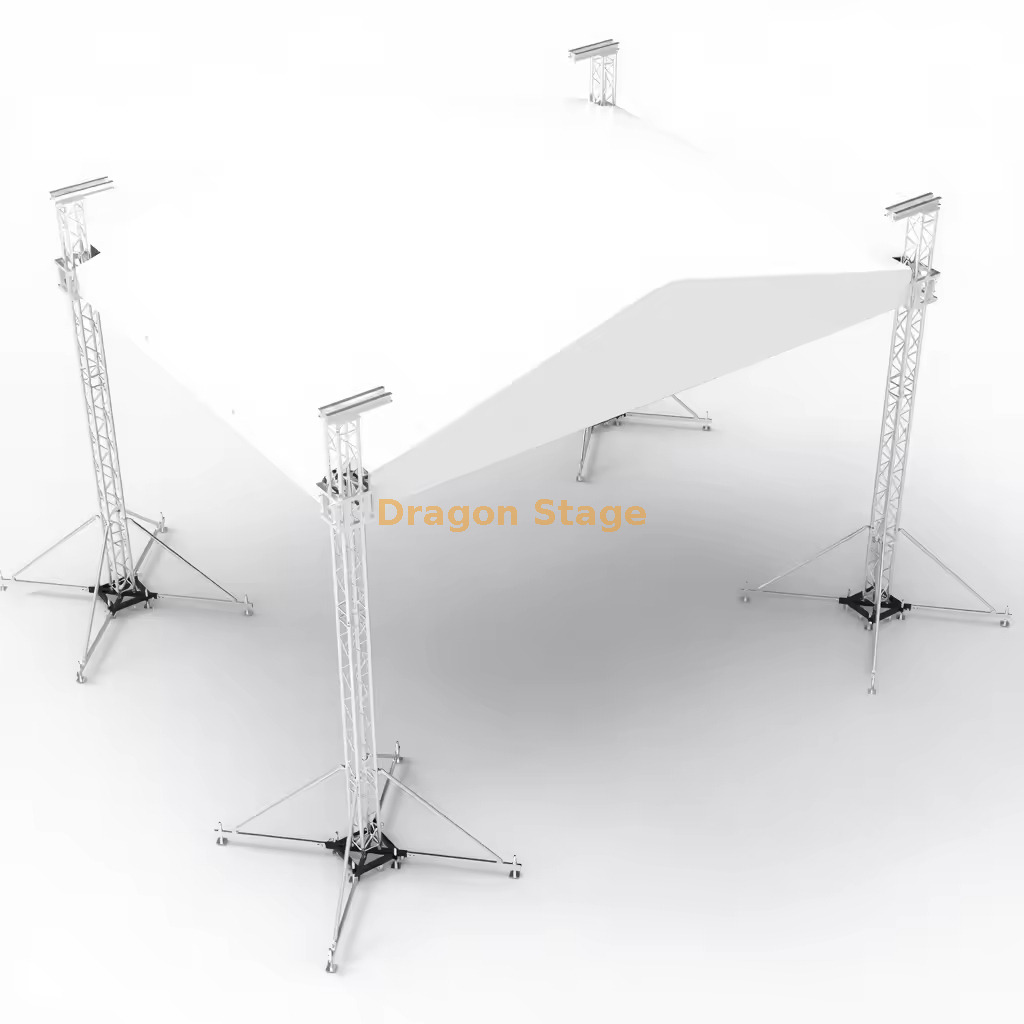

四塔地面支持系统

稳定是最重要的。该系统采用坚固的 四塔地面支撑 配置， 垂直支柱和水平屋顶网格均使用耐用的每个塔都配备了安全运行的必要组件： CS289x289 方形桁架。

4 x 插口套筒块 (S)： 提供屋顶网格与塔的提升点和连接。
4 x 钢底座 (S)： 提供重型、稳定的基础。
16 x 长支腿： 确保扩大占地面积，最大限度地提高结构对风和运动的抵抗力。

安全高效的起重

该系统包括 4 套手动葫芦（BA05，2 吨） ，使屋顶结构能够安全、增量地升起。这种设置使活动工作人员能够在技术设备的组装和装载过程中进行精确控制。插口连接机构使用锥形耦合器和安全销，保证 快速组装 效率，同时保持高安全标准。

专业的天气保护

斜 屋顶设计 可确保有效的雨水径流，这对于保护昂贵的设备和确保表演者的安全至关重要。一个 包括可定制顶篷颜色，以满足品牌要求。 150.06 平方米的宽敞 PVC 屋顶雨篷，提供广泛的天气保护和遮阳。

技术规格概览

方面	测量	公制当量	笔记
舞台总尺寸	9米×9米×6米	30 英尺 x 30 英尺 x 20 英尺	清晰的工作空间
桁架型材	CS289×289方桁架	289毫米×289毫米	主要承重元件
主管	50毫米×3.0毫米	1.97 英寸 x 0.12 英寸	高强度铝
升降机构	BA05手动葫芦	2吨容量	包括用于屋顶提升
包装重量	1450公斤	3,197 磅	货物总重量
屋顶雨棚区	150.06平方米	1,615 平方英尺	含 PVC 材料

舞台专业人士的实用常见问题解答

问：该系统是否具有风载认证？

答：虽然桁架设计用于应对严苛的室外环境，但结构工程师应在使用前查看 CS289x289 桁架载荷表 （通常经过 TUV 认证）以及特定地点的风力和压载计划。 16 个长支腿 在正确压载时可显着增强稳定性。

问：斜屋顶设计有什么好处？

答：与平屋顶不同， 斜屋顶舞台桁架 设计利用斜梁形成斜坡，主动将雨水和碎片从表演区域排出，最大限度地减少积水和结构应力的风险。

问：我可以在这个 9m x 9m 桁架上添加扬声器塔吗？

答：是的，模块化设计允许定制。我们提供集成 PA 机翼扩展件 或单独的 PA 塔桁架系统 ，可以将其添加到结构的角落或侧面，以实现最佳的声音和线阵列放置。
