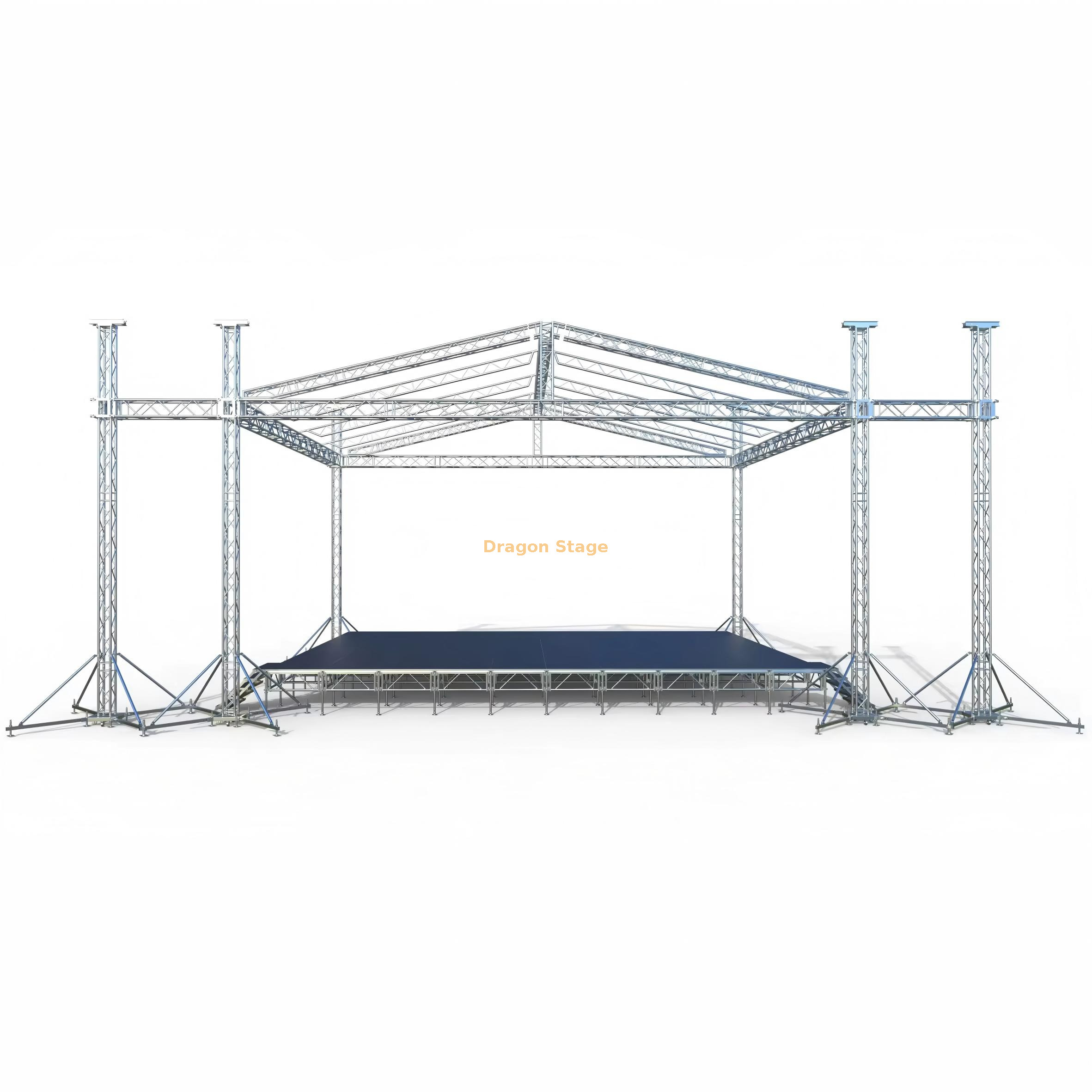

定制户外展位活动桁架，带屋顶 8x6x6m，带扬声器翼桁架 3m

5 0 评价

原价：￥ 22095 - 58294


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：1700kg

包装量：13cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
8.00 m梁（前线）	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
6.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
5.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	SpigotCube 289x289				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	.80 m	50×3.0	CS289×289	2个
6.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
4.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.20 m	50×3.0	CS289×289	4pcs
4.20 m梯子桁架	4组	3.00 m	50×3.0	CL30,289*50	4pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.20 m	50×3.0	CL30,289*50	4pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			8pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		103.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
5.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：900公斤

包装量：7CBM

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			12个PC
	122m舞台支架					16个PC
	244m舞台支架					15个
	用伸缩管站立					20个PC
	舞台可调式基础					20个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

带屋顶 8x6x6m 和扬声器翼的定制户外活动桁架：集成模块化桁架系统

1. 简介：安全、综合的户外活动建筑的基础

DragonStage 定制户外展位活动桁架带屋顶 8x6x6m 是一种专业级多功能铝制结构，专门设计用作高可见度舞台、有顶展位或表演场地。该系统的核心尺寸为 8m 宽 x 6m 深 ， 净高为 6m ，提供了广阔的遮蔽空间。至关重要的是，它在两侧包括 3m 集成扬声器翼桁架 ，为线阵列音响系统提供必要的承载点，这是专业音乐会和节日制作的不可妥协的要求。

这种 模块化活动桁架系统 解决了活动承包商所面临的后勤复杂性，他们需要一种一体化的解决方案，以确保结构完整性、防风雨保护以及照明和音频设备的可靠负载能力。该结构围绕行业标准 CS289x289 方形插口桁架 型材构建，确保牢固连接和快速组装。

2. 活动搭建物流的挑战与解决方案

活动组织者和舞台搭建商通常会遇到有关特定场地物流、风荷载管理和系统多功能性的痛点。 DragonStage 提供明确的解决方案：

抗风和抗负载： 室外结构需要卓越的稳定性。该系统采用 4 柱地面支撑，辅以 16 个长支腿， 战略性地放置在主柱和扬声器翼上。这极大地增加了结构占地面积，增强了稳定性，并确保在正确锚定或压载时符合基本的风荷载安全系数（来源： https: //www.eventindustrynews.com ）。
快速、受控的装配： 现场时间效率至关重要。该系统在所有六座塔（四座主塔、两座翼塔）上都配备了 手动葫芦（BA05，2 吨） ，可以控制、安全地提升屋顶网格和扬声器翼，从而优化了索具过程。
全面的舞台集成： 除了架空结构外，该套件还包括一个 由 4x8 英尺（1.22mx 2.44m）木质顶板构建的完整这样就无需单独采购舞台，在安装后立即提供同步、随时可用的性能解决方案（来源： https: 模块化舞台平台。//www.dragontruss.com/Stage-Truss-System.html ）。

3. 活动专业人士的主要特点和优势

8x6x6m 户外活动桁架由其专业级组件和功能集成定义，旨在最大限度地提高安全性和实用性。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	8m x 6m x 6m（大约）	提供大型、高间隙的主结构，以实现最大的可视性和舞台设计自由度。
桁架系列	CS289x289 方形插口桁架	使用标准组件确保高认证负载能力并简化库存管理。
主管尺寸	50毫米×3.0毫米	提供重型材料厚度，具有出色的应力耐受性和结构寿命。
集成扬声器翼	2边长3m	为专业线阵列音响悬挂提供专用的额定负载结构，这对于音频分散至关重要。
屋顶雨棚及区域	PVC材质，103.36平方米	为主体结构和舞台区域提供全面、无缝的天气保护。
稳定性增强	总共 24 个长支腿（16 个主支腿，8 个翼支腿）	最大化基础面积，显着提高对抗动态载荷和风力的稳定性。

该结构配有高质量的索具配件，包括插口铰链部分、纤维吊索以及用于固定技术固定装置所需的单夹钳（8 件）和双夹钳（8 件）。主要桁架结构和屋顶组件均针对 A 型框架屋顶系统精确切割和预装，最大限度地减少了现场修改。集成舞台平台采用铝制组装舞台组件建造，配有 12 块 4x8 英尺的木质顶部，提供耐用、防滑的表面，为表演做好准备。

4. 舞台专业人士实用常见问题解答

问：DragonStage 的桁架系统使用什么铝合金？它在户外的表现如何？

答：DragonStage 采用高强度铝合金（例如行业典型的 6061-T6），具有出色的耐腐蚀性和高强度重量比，确保在户外环境中的耐用性。

问：该系统是否与其他照明设备兼容？

答：是的，屋顶网格是使用 CS289x289 型材构建的，该型材是通过夹具安装照明灯具的标准，并且额定可承载大量生产负载。

问：扬声器翼如何与主体结构连接？

答：扬声器翼使用专用的角部和塔架无缝集成，并与标准插头系统连接，确保舞台附近的高负载连接点。

问：系统的总包装重量是多少？

答：整个系统（桁架和舞台）的总包装重量约为 2600 公斤（桁架 1700 公斤，舞台 900 公斤），优化了货运计划。

5.强烈的号召性用语（CTA）

为您的下一次大型户外活动配备可靠、专业、集成的 DragonStage 定制户外活动桁架系统。

请联系 DragonStage 的工程团队，获取满载计算报告以及根据您的特定活动要求量身定制的详细报价。
