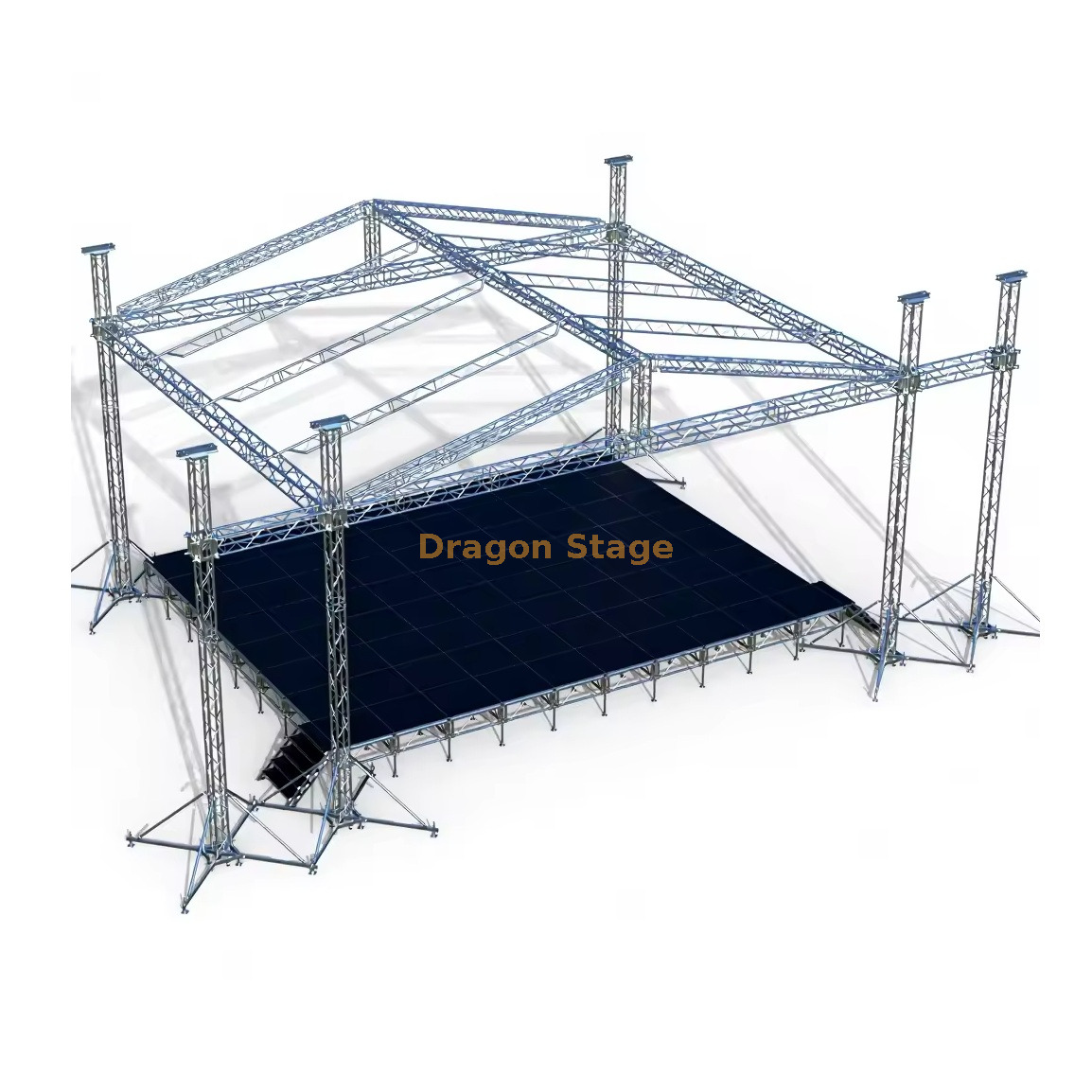

铝制户外银色照明活动桁架 12x12x12m

5 0 评价

桁架系统总尺寸长12m，宽12m，高12m，有2个翼，每个翼3m。

舞台系统总尺寸 10.98x9.76m 高度 1.2-2m 带 2 个楼梯

铝制户外银色照明活动桁架是指专门为户外活动和照明目的而设计的由铝制成的结构。桁架用于支撑照明装置、音频设备、视频屏幕以及舞台设置、音乐会、节日和各种户外活动所需的其他元素。

原价：￥ 54080 - 94506


状态：



立即购买询价

产品品牌：
DRAGON STAGE

产品描述

包装重量：2400公斤

包装量：22CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m支柱	4组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	10pcs
		2.00 m	50×3.0	CL30,289*50	10pcs
		1.20 m	50×3.0	CL30,289*50	10pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		238.56	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2300kg

包装量：15cbm

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			36个PC
	122m舞台支架					45个PC
	244m舞台支架					40个PC
	用伸缩管站立					50个PC
	舞台可调式基础					50个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

铝桁架因其轻质、耐用且易于组装而受到活动行业的青睐。它们以其强度重量比而闻名，使其能够支撑重型照明设备，同时保持便携性和易于运输。

户外活动桁架通常设计用于承受各种天气条件，包括雨、风和阳光照射。它们通常由耐腐蚀材料制成，以确保在户外环境中具有持久的性能。

举办户外活动时，考虑安全法规和指南至关重要。桁架应由经过培训的专业人员正确安装和固定，以确保稳定性并防止发生事故。

总体而言，铝制户外银色照明活动桁架提供了一种多功能且可靠的解决方案，可在户外活动环境中创建令人惊叹的照明显示和支撑设备。

铝制户外银色照明活动桁架 12x12x12m

简介：大规模现场制作的基础
DragonStage 铝制户外银色照明活动桁架是一种雄伟且多功能的结构解决方案，专为大型户外节日、音乐会场馆和大型活动舞台而设计。该系统具有长 12 米、宽 12 米的巨大尺寸，高度达到令人印象深刻的 12 米（整体尺寸），为复杂的照明、视频和音频索具提供了卓越的垂直间隙和巨大的架空网格。

该系统的特点是采用 重型铝结构 和全面的设计，包括屋顶天篷和集成舞台平台。它直接满足了活动专业人士的双重需求：可以管理大面积重型设备负载的高容量结构，以及专为在不同的户外环境中快速、安全部署而设计的可靠系统。高强度铝的使用确保了 这种规模的结构所需的 轻质性、耐用性和易于组装性。

现代活动建设的挑战与解决方案
活动承包商和工程师面临着巨大的压力，需要保证安全、管理重载以及实现大型高位结构的高效设置。该系统在技术上配置为克服以下关键挑战：

高度和负载管理： 要实现 12m 的高度且稳定，需要强大的垂直支撑。该结构使用4 个采用 CS289x289 套管桁架的 主柱和一个采用 CS389x389 套管桁架的 主网格， 以在 12m 跨度上实现最大强度。这种配置确保了在高海拔处支撑相当大的照明和设备重量所需的结构完整性。
安全和安装控制： 吊装 12m 屋顶网格非常复杂。该系统配备 4台2吨手动葫芦（BA05） 和相应的纤维吊索，为经过培训的人员提供对整个提升过程的安全机械控制。进一步增强了稳定性，这对于抵抗风和横向载荷至关重要（来源：https: 主塔底部的 16 个长支腿//www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ）。
集成表演解决方案： 该套件不仅仅是一个裸露的结构，还包括一个尺寸为 10.98m x 9.76m、 高度可调的完全安装的讲台舞台。这种集成方法简化了采购和物流，确保舞台甲板与桁架结构无缝连接。
天气保护： 该结构包括一个屋顶天篷（PVC材料，$238.56 ext{sqm}$），可以保护所有设备和表演者免受恶劣天气的影响，这是任何户外照明活动桁架的必需品（来源： https: //www.eventindustrynews.com ）。

活动专业人士的主要功能和优势
铝制户外银色照明活动桁架 12x12x12m 提供优化的技术规格，以实现最大性能和物流效率。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	12m x 12m x 12m（桁架）	为大型照明和视频索具提供最大高度和占地面积。
主桁架型材	CS389x389（梁）、CS289x289（柱）	重型方形桁架型材确保大跨度和高垂直范围内的结构可靠性。
连接类型	插口（锥形耦合器、安全夹、销钉）	促进快速、安全、可靠的组装/拆卸，最大限度地减少劳动时间。
包括舞台平台	大约。 10.98mx 9.76m （36块 4x8ft 甲板）	即用型表演区，高度可调节（1.2m 至 2.0m）。
专用扬声器翼	两个3.0m宽的机翼	允许独立、安全地悬挂线阵列扬声器系统，优化音频布局。
主管尺寸	一致 50mm x 3.0mm	确认所有主要构件的重型额定值和承载性能。

银色铝质饰面提供美观的边缘，同时采用适合户外环境的耐腐蚀材料。整个桁架系统，包括由自己的专用塔支撑的 3.0m 宽扬声器翼，专为快速模块化组装而设计。舞台平台包含 50 套可调节支架和底座，确保在各种户外地形上实现精确、安全的调平（来源：https://www.dragontruss.com/STAGE）。

4. 舞台专业人士实用常见问题解答

问：运输的总包装体积和重量是多少？
答：桁架结构可容纳约 22 立方米（2400 公斤），舞台系统额外增加 15 立方米（2300 公斤），总计 37 立方米，可实现高效的货运规划。
问：使用什么等级的铝来确保耐用性？
答：DragonStage 结构通常采用高级铝合金 6061-T6 或类似材料，具有出色的强度重量比和耐腐蚀性，适合长期户外使用。
问：主网格之外是否还有其他可用的索具点？
答：是的，该结构包括两个 3.0m 宽的机翼，专为安全、专用地悬挂线阵列扬声器或横向视频屏幕而设计。
问：塔式升降机包含哪些安全机制？
答：四个主塔均由 2 吨手动葫芦控制，在受控升高和降低屋顶部分时提供必要的机械安全。

强烈号召性用语 (CTA)
为了实现安全、高容量和引人注目的户外舞台，请选择设计卓越的 DragonStage 铝制户外银色照明活动桁架 12x12x12 米。

立即联系 DragonStage 的工程团队，为您的下一次大型活动获取经过认证的负载数据和定制生产图纸。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	12m x 12m x 12m（桁架）	为大型照明和视频索具提供最大高度和占地面积。
主桁架型材	CS389x389（梁）、CS289x289（柱）	重型方形桁架型材确保大跨度和高垂直范围内的结构可靠性。
连接类型	插口（锥形耦合器、安全夹、销钉）	促进快速、安全、可靠的组装/拆卸，最大限度地减少劳动时间。
包括舞台平台	大约。 10.98mx 9.76m （36块 4x8ft 甲板）	即用型表演区，高度可调节（1.2m 至 2.0m）。
专用扬声器翼	两个3.0m宽的机翼	允许独立、安全地悬挂线阵列扬声器系统，优化音频布局。
主管尺寸	一致 50mm x 3.0mm	确认所有主要构件的重型额定值和承载性能。
