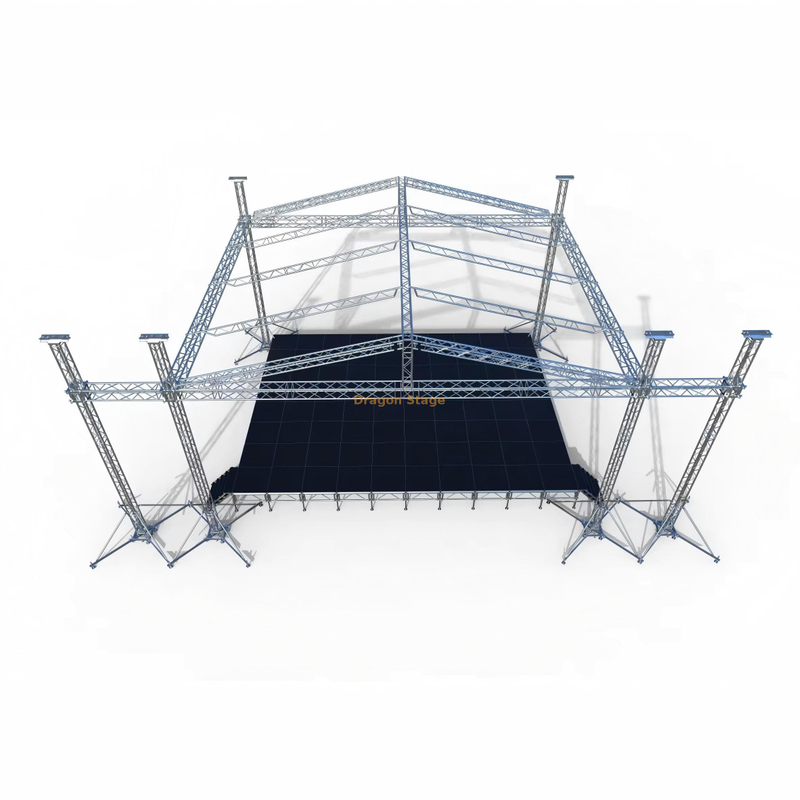

带屋顶的铝制银色户外支架活动桁架 10x10x9m

包装重量：1600公斤

包装量：11CBM

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		21个PC
	122m舞台支架				28个PC
	244m舞台支架				24件
	用伸缩管站立				32个PC
	舞台可调式基础				32个PC
舞台楼梯	木制浇头	全部的	8	步骤	2个

包装重量：2200kg

包装量：23cbm

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
10.00 m梁（前线）	2套	3.00 m			50×3.0		CS389×389	6pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	2个
10.00 m梁（侧）	2套	3.00 m			50x3.0		CS389×390	6pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	2个
8.00 m支柱	4组	3.00 m			50×3.0		CS389×389	8pcs
		2.00 m			50×3.0		CS389×389	4pcs
		1.00 m			50×3.0		CS389×389	0pcs
梁立方体	Spigot Cube 389x389							0pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	1.00 m			50×3.0		CS289×289	2个
10.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	3pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	1pcs
5.20 m斜梁	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		2.20 m			50×3.0		CS289×289	4pcs
5.20 m梯子桁架	8组	3.00 m			50×3.0		CL30,289*50	8pcs
		2.00 m			50×3.0		CL30,289*50	0pcs
		2.20 m			50×3.0		CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
		将板与夹具连接						2个
		单夹						16pcs
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					177.36	1pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
3.00 m翼梁	2套	3.00 m			50×3.0		CS389×389	2个
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
8.00 m翅膀支柱	2套	3.00 m			50×3.0		CS389×389	4pcs
		2.00 m			50×3.0		CS389×389	2个
		1.00 m			50×3.0		CS389×389	0pcs
翅膀塔	钉袖块S							2个
	钢基s							2个
	顶部s							2个
	手动提升，BA05 2ton							2个
	SPIGOT铰链部分，高度1M							2个
	纤维吊带，BA04,2吨3m							2个
	长距离的							8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

带屋顶的铝银色户外支架活动桁架 10x10x9m：重型方形桁架系统

1.简介：大规模现场制作的基础

DragonStage 铝银色户外支架带屋顶活动桁架 10x10x9m 是一款旗舰地面支撑系统，专为高调、大型户外活动、节日和展览而设计。该结构的尺寸为可实现最大冲击力， 10 米宽 x 10 米深， 具有 9 米的净高，提供了一个广阔、安全且完全覆盖的架空网格，能够支持大量生产负载。

这款专为专业承包商打造， 重型照明桁架设计 采用坚固的 CS389x389 方形插口桁架 型材，具有即时可靠性和高承载能力。这一一体化套件包括主 4 柱地面支撑、带天篷的完整平屋顶系统、集成 3m 扬声器翼塔和专用模块化舞台平台，使其成为可靠的大型活动建筑的首选。

2. 活动搭建物流的挑战与解决方案

如此规模的活动承包商在负载认证、天气适应能力以及安装和拆卸过程中的效率最大化方面面临着巨大的压力。 DragonStage 提供权威的工程解决方案：

• 结构安全和高负载能力： 大型桁架系统必须承受更大的动态和静态负载。通过采用 CS389x389 桁架 型材，其主管尺寸为 $50 ext{mm} imes 3.0 ext{mm}$，与较轻的型材相比，该系统可确保卓越的刚性和负载性能（来源： https: //www.dragontruss.com/TUV-Report-dc249965.html ）。

• 控制高空组装： 安全架设 9m 结构需要受控提升。该系统在所有六座塔楼（四座主塔和两座翼塔）上集成了 手动葫芦（BA05，2吨） ，促进屋顶和照明元件安全、垂直上升。使用像套筒块这样的桁架角连接器对于塔的平稳运行至关重要。

• 生产的天气保护： 集成平屋顶系统横跨整个 10m x 10m 区域，由 177.36 平方米的 PVC 顶篷覆盖。这为昂贵的照明、视频和音频设备提供了全面的保护，无论天气条件如何，都能确保生产连续性（来源： https: //www.livedesignonline.com ）。

3. 活动专业人士的主要特点和优势

该 定制户外舞台平台 系统是一个完整的交钥匙解决方案，专为卓越运营和长期耐用性而设计，使 B2B 活动专业人士受益。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	10m x 10m x 9m（大约）	拥有巨大的高天花板结构，适合举办头条表演和大尺寸视频屏幕。
桁架系列（主营）	CS389x389 方形插口桁架	保证复杂照明装置和大型 PA 系统所需的高最大负载能力。
集成扬声器翼	3m横梁/8m柱子（2套）	提供专用的、高稳定性的 PA 塔桁架系统 点，以实现最佳的声音覆盖和扩散。
连接类型	插口（锥形耦合器、安全夹和销）	使用最少的工具提供快速、安全的连接，加快安装和拆卸时间。
稳定性增强	长支腿（16 个主支腿，8 个翼支腿）	最大限度地提高占地面积和稳定性，这对于在 9m 高处操作时的安全至关重要。
系统总重量/体积	总计 3800 公斤 / 总计 34 立方米	有效分隔货物（1600公斤/11立方米桁架；2200公斤/23立方米舞台），简化运输规划。

该系统具有重要的结构组件，包括 所有塔架的随附的舞台平台包括, 套管 S钢座 S 和 顶部部分 S ，以及专门的铰链部分。 21 块 4x8 英尺 (1.22mx 2.44m) 的木制顶部，配有所有必要的舞台支架和可调节底座，提供约 $9.76 ext{m} imes 6.09 ext{m}$ (32ft x 20ft) 的大型表演表面。坚固的 铝制屋顶桁架系统 使索具人员能够在 PVC 天篷的覆盖下高效、安全地工作。

4. 舞台专业人士实用常见问题解答

问：这种大型桁架系统最适合什么类型的活动？

答：由于其尺寸和高负载能力（CS389x389），它非常适合大型音乐节、大型企业品牌活动、主要音乐会舞台以及需要最大覆盖范围和高度的体育赛事。

问：系统如何在强风下保持稳定？

答：该结构依靠 24 个长支腿和钢底座。根据行业最佳实践，必须根据认证工程师确定的当地风荷载计算来实施适当的锚固或压载。

问：该结构是否配备所需的起重设备？

答：是的，该系统包括 6 套 2 吨手动葫芦 (BA05) 和相应的纤维吊索，用于安全屋顶和扬声器翼高度。

问：套件内的舞台高度可以调节吗？

答：是的，随附的舞台支架具有可伸缩管和可调节底座，允许定制模块化舞台平台高度，以满足现场特定要求。

5.强烈的号召性用语（CTA）

为您的下一次大型制作配备具有 10x10x9m 屋顶的 DragonStage 铝银色户外活动桁架的规模、安全性和可靠性。

请联系 DragonStage 的工程团队获取详细的结构图和经过认证的负载表，以开始规划您的定制户外舞台平台项目。
