什么是桁架支撑以及它如何提高稳定性？

快速解答

桁架支撑是用于提高桁架系统稳定性的次要结构构件。支撑有助于抵抗风、摇摆、振动和不平衡载荷等侧向力，同时防止结构侧向弯曲或倒塌。

在舞台、照明和屋顶桁架系统中，支撑对于保持刚性和结构安全至关重要。

什么是桁架支撑？

桁架系统不仅由以下部分组成：

• 主和弦

• 网络会员

它还需要称为支架的附加稳定组件。

大括号是次要结构元素，用于：

• 稳定结构

• 抵抗横向移动

• 防止变形

• 改善负载分配

如果没有适当的支撑，即使是坚固的桁架在风或动态负载下也可能变得不稳定。

为什么支撑在桁架系统中至关重要

大多数桁架失效不仅仅是由垂直载荷引起的。

它们是由以下原因引起的：

• 侧摆

• 风压

• 负载不均匀

• 动态运动

• 屈曲

支撑可以防止这些故障。

结构原理：

稳定三角形>不稳定矩形 ext{稳定三角形} > ext{不稳定矩形}稳定三角形>不稳定矩形

矩形框架很容易变形。

支撑将不稳定的形状转化为刚性的三角形系统。

桁架支撑的主要类型

不同的大括号具有不同的功能。

1. 横向支撑

功能

防止侧摆并稳定压缩弦。

典型位置

• 平行桁架之间

• 上弦系统

• 下弦系统

常见应用

• 屋顶桁架系统

• 桥梁桁架

• 大跨度活动结构

在舞台屋顶系统中，横向支撑有助于抵抗作用在屋顶表面上的风荷载。

2. 对角支撑

功能

创建刚性三角形几何形状。

它是如何运作的

如果没有对角支撑，矩形框架可能会塌陷成平行四边形。

对角括号锁定几何形状。

结构理念：

无支架：□ → ◇ 有支架：△ = 稳定

这是桁架工程中最重要的原则之一。

3. 交叉支撑（X-Bracing）

功能

通过仅张力作用来抵抗横向载荷。

典型应用

• 临时舞台屋顶

• 地面支持系统

• 塔式系统

交叉支撑广泛应用于：

• 活动塔

• 扬声器塔

• 照明支持系统

负载下：

• 一条对角线通常在张力下工作

• 相反的对角线可能会变得松弛

4.护膝

功能

加强桁架和支撑柱之间的连接。

好处

• 减少立柱摇摆

• 传递水平力

• 提高屋顶稳定性

护膝常见于：

• 屋顶桁架系统

• 舞台屋顶塔

• 展厅

5. 门式和防晃支撑

功能

保持平行桁架之间的对齐。

常用

• 大跨度屋面系统

• 桥状结构

• 重型舞台屋顶

门式支撑稳定结构的末端。

防摇支撑可稳定桁架之间的上部部分。

6. 支腿和稳定支架

这些在临时事件结构中尤其重要。

功能

防止倾覆并提高基础稳定性。

常见应用

• 地面支撑塔

• 灯塔

• PA 扬声器塔

支腿增加了支撑足迹并降低了倾覆风险。

这对于户外活动系统至关重要。

户外参考：

室外照明桁架指南（活动的索具、负载和安全）

支架如何提高结构稳定性

支架通过多种方式提高稳定性。

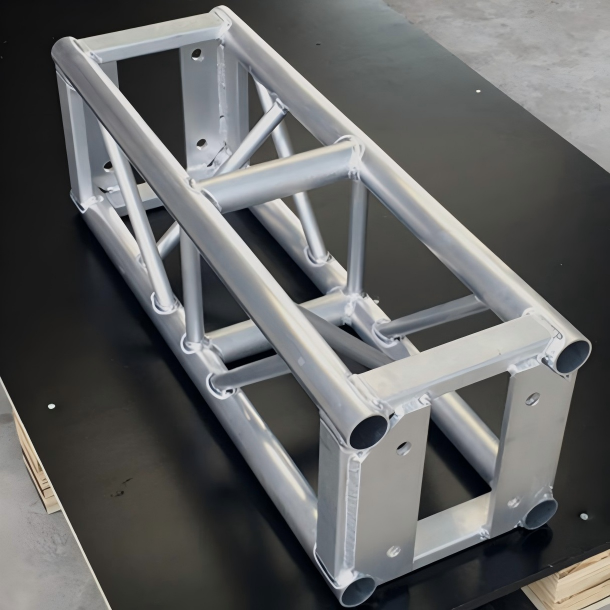

铝制舞台桁架系统中的支撑

在铝制活动桁架中，支架可见为：

• 斜管

• 横梁

• 稳定杆

• 支腿

• 塔支撑

它们对于以下方面尤其重要：

• 屋顶桁架系统

• 照明桁架塔

• LED 地面支持系统

• 户外音乐会结构

相关阅读：

什么是灯光桁架？ （舞台、LED 和活动系统终极指南）

关于桁架支撑的常见误解

更多支架总是意味着更高的容量

未必。

过度支撑可能会：

• 增加体重

• 创建低效的力路径

• 组装复杂

好的工程注重高效的支撑布局。

牙套只在户外才重要

错误的。

室内系统还经历：

• 动态运动

• 索具振动

• 不平衡负载

支撑对于室内和室外结构都很重要。

小型活动系统不需要支撑

如果没有适当的支撑，即使是小型系统也可能变得不稳定。

尤其：

• 高塔

• 窄底座系统

• 悬挂桁架

主和弦、Web 成员和大括号之间的关系

相关阅读：

• 什么是桁架主弦以及为什么它很重要？

• 什么是桁架网络成员以及为什么它很重要？

为什么支撑在临时结构中更加重要

临时事件系统面临更多挑战：

• 重复组装/拆卸

• 运输压力

• 室外天气

• 多变的地面条件

这使得适当的支撑变得至关重要。

与永久性建筑不同，临时建筑严重依赖模块化支撑系统来确保安全。

结论

桁架支撑是用于稳定桁架系统并抵抗风、摇摆和振动等侧向力的关键结构部件。通过创建刚性三角形几何形状并改善载荷分布，支撑有助于防止变形、屈曲和结构故障。

在舞台、照明、屋顶和活动桁架系统中，适当的支撑对于安全和结构性能至关重要。
