真实的室内音乐会舞台设置案例研究,展示铝制照明桁架、钢底座、套筒块、Layher LED 桁架、吊装点、LED 框架、线阵列支架、叉车、辅助塔安装和安装安全细节。
本文记录了中国郑州一个大型室内流行音乐会舞台的安装过程。
该项目包括铝制照明桁架系统、钢基础结构、套筒、三边LED支撑框架、Layher/Ringlock式LED桁架结构、电动葫芦、线阵列扬声器支架、LED屏幕框架和机械舞台平台。
与简单的分步指南不同,本文是一个真实的安装案例研究。下面的照片和视频展示了许多标准产品图纸中通常看不到的实用细节,包括桁架移动、基础调平、辅助塔安装、吊装方法、LED 框架安装、电缆布线、安全带固定和音响系统支撑。
安装涉及几个主要系统:
铝制照明桁架系统
钢基板和套筒块
重型垂直桁架柱
电动葫芦和环链葫芦
Layher/Ringlock 式 LED 支撑结构
LED屏挂架
线阵列音箱桁架支架
机械升降舞台平台
叉车、定制手推车和辅助安装工具
安全带、线槽和防滑保护措施
该项目有助于理解:
如何预先组装大型桁架部分并将其移至室内
钢底座如何保护和平整体育场地板
套筒块和梁桁架如何定位
如何利用辅助塔设备架设20m桁架柱
最终吊装前如何安装 LED 屏幕和灯架
如何支持和固定线阵列扬声器
在真实的音乐会项目中如何布置安全带、提升机和电缆布线
室内音乐会舞台不同于简单的室外舞台。安装前必须考虑可用空间、地板保护、天花板高度、吊装点、叉车移动、LED 墙布局、音响系统悬挂方法和安全要求。
在这个项目中,许多部件在地面上预先组装,然后移动或提升到位。这减少了高空作业并提高了安装效率。
主
桁架系统使用钢基,钢制套筒和铝制桁架。使用叉车提供预组装桁架进行安装。
钢板以水平并保护研究地板
叉车移动袖子块并连接梁桁架
人行道大桁架演唱会
用于标记和滚动的塑料带在地面上移动
插槽有助于焊接牢固地将管连接到主管
定制的梁桁架手推车帮助移动和连接桁架段
多用袖块用于钉桁架和螺栓桁架
钢制双顶部,用于两件2吨电动机
双钢电机顶部的安装
20m piilar的钢桁架梯形助手
注意
下面铁链上的车轮应该很大。
辅助塔起重机基座应连接到柱基座,而不仅仅是扶手部分
辅助塔起重机的垂直部分在末端具有灵活的连接基座,这有助于垂直和存储
必须用铁辅助塔起重机竖起18列(需要简单地竖起的部分)。如果要使用铝合金,则应立即弯曲。
将钩子放在距离地面约1600万的支柱上
带有电动辅助塔的20m柱桁架架设
用绳子降低竖立的塔钩
带有轮子的安装的辅助塔起重机非常容易移动,并且与圆柱套筒完美搭配,速度提高。
定制的简单手推车用于运输大桁架

由钢辅助桁架助手架设20m柱桁架
建立大桁架有两个关键点。
首先,在将其拉起之前,应首先将葫芦链拉直。
其次,从举起开始,吊箱直到立式直到其立式下才能停止,并且电动提升机应额外运行两秒钟。
用叉车移动大桁架支柱
如果有机械处理,则将横臂安装在地面上后,可以直接移动到指定的位置。

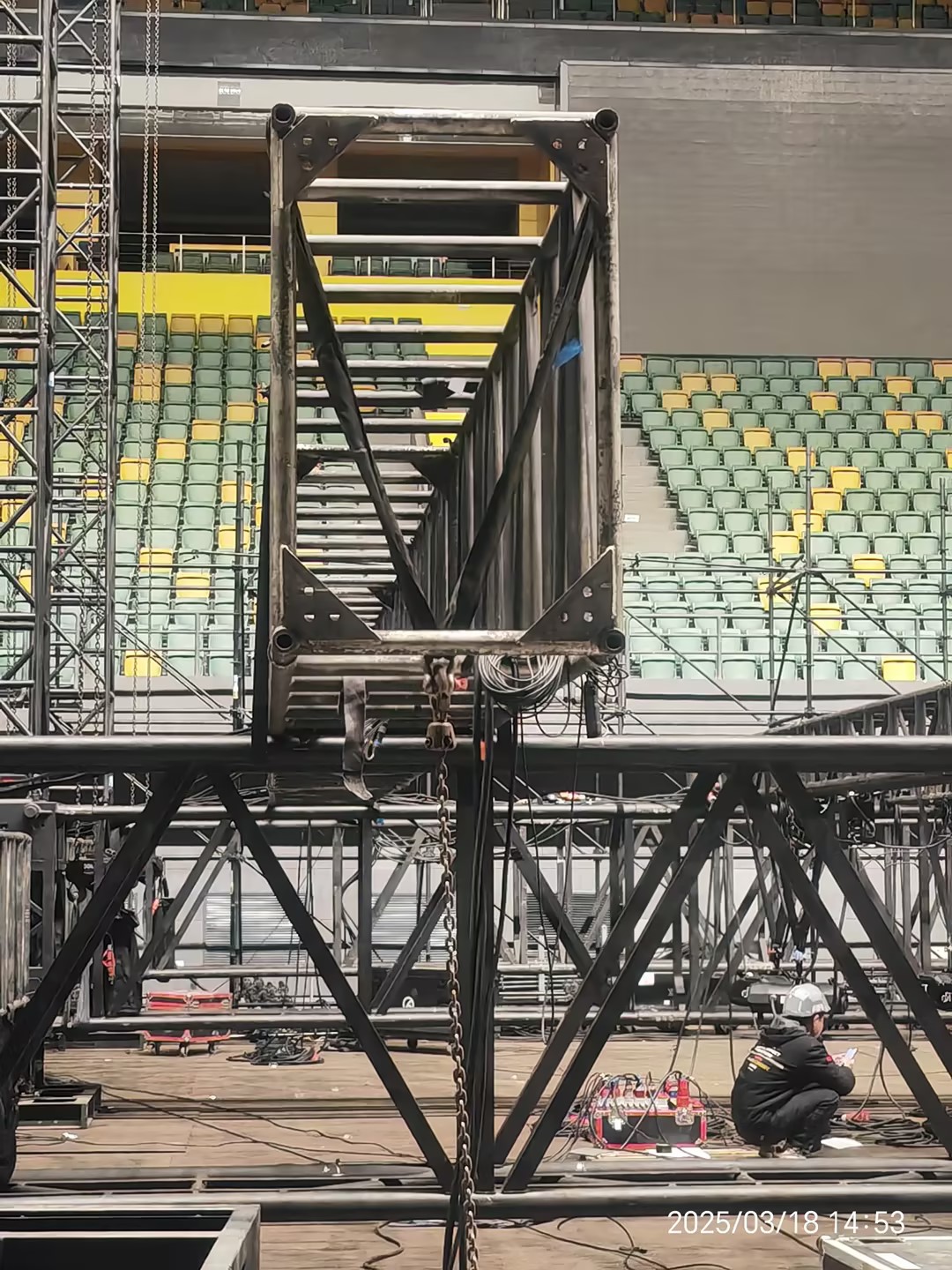

与安全带固定的网格顶部的音乐会屋顶桁架
铝制LED显示屏悬挂式桁架框架,最突出的特征是底部有一个基本纸,可以握住LED底线。
黑色油漆六边形盘外分离桁架可以防止滚动
在重型桁架系统中,内外吊装电动机用于支柱桁架
8名工人以6米高的地面上的6个网格的速度设置脚手架,大约需要60分钟
现场有两组Layher脚手架工人,每个工人由八个人组成。

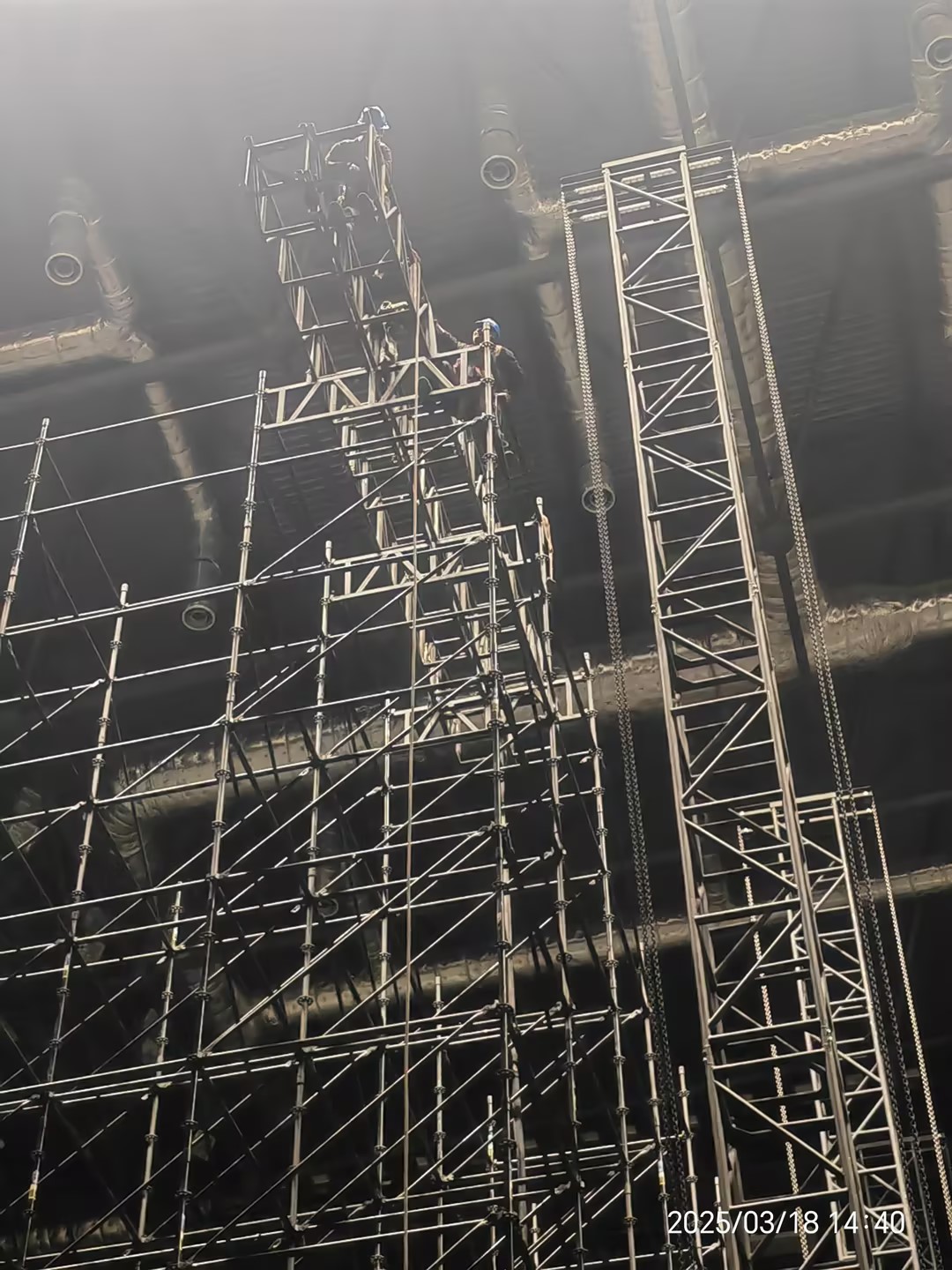

在顶部使用两块铝制桁架以悬挂声音系统

LED吊装和安装在Layher桁架系统上

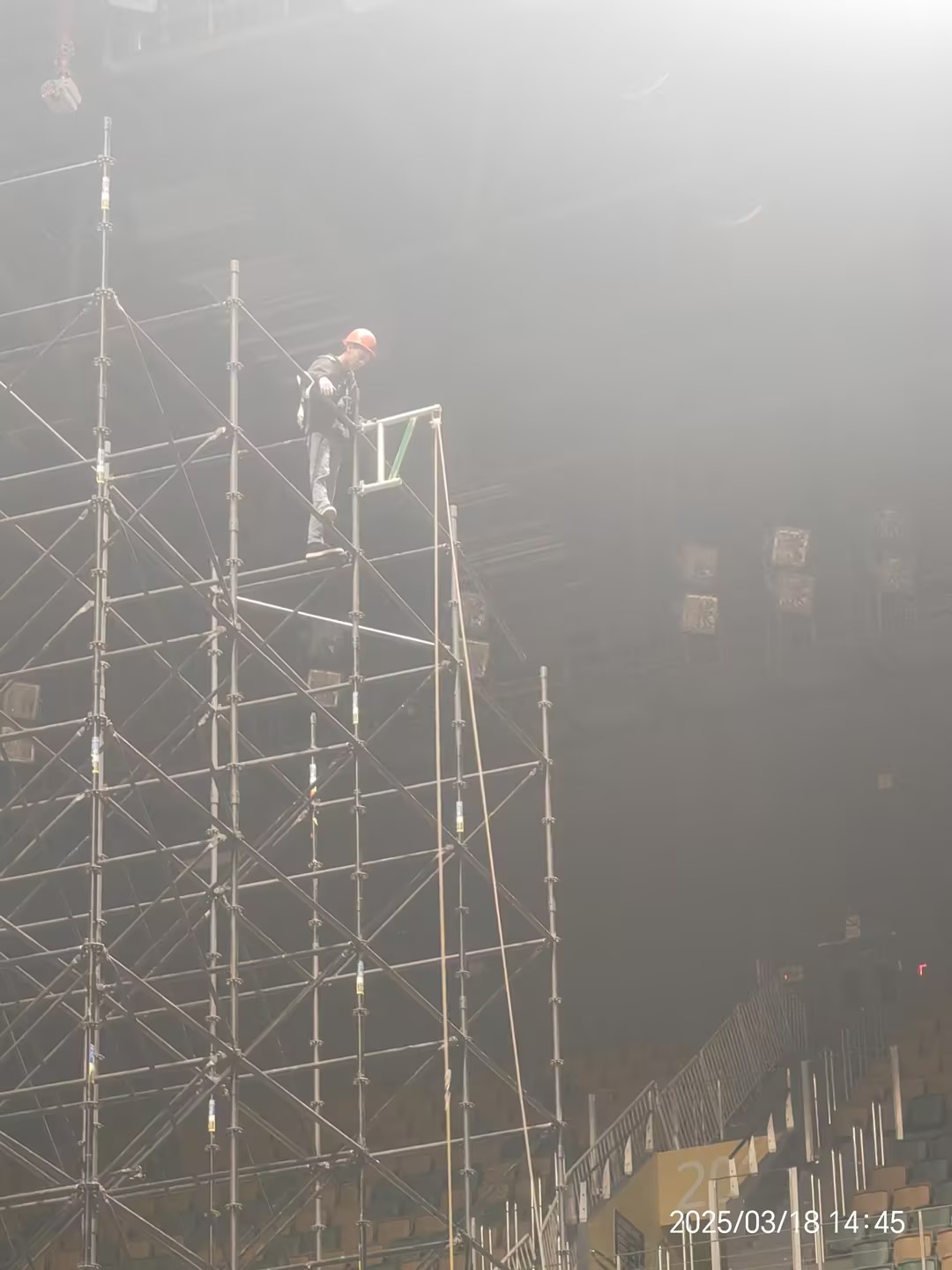

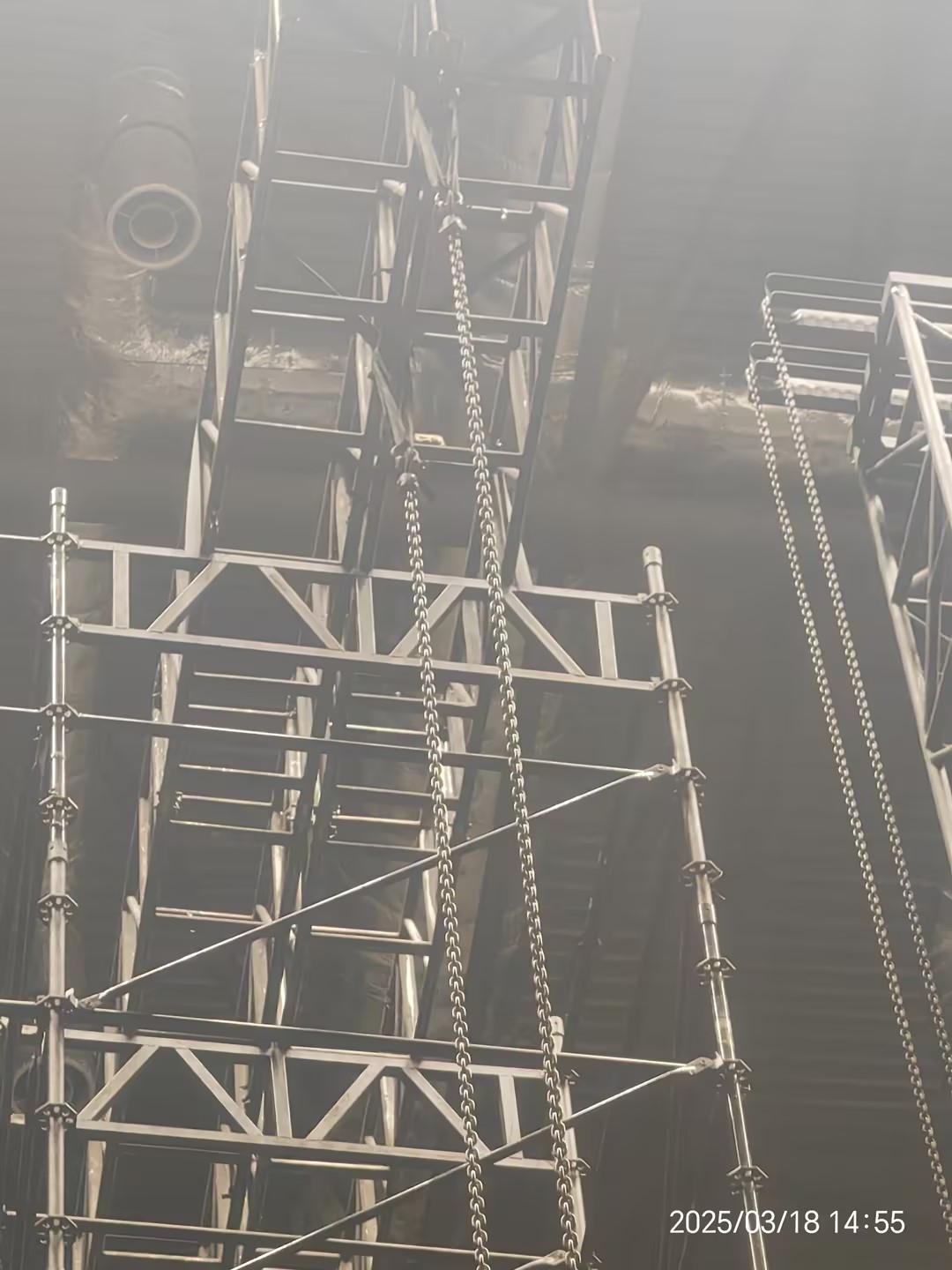

提起材料交付的支架

绑住安全带和汽车提升机的方式。


抬起的桁架首先是在站点外组装的,并安装了照明。然后,在抬起主桁架后,它被提升了。
当使用两个Eletrical提升器来抬起桁架系统时,通常应该在内部和外部排列
音乐会的钢制移动储物车
在举起屋顶桁架之前,安装所有屋顶设备和电缆
在抬起桁架和照明之前,将电源线和信号线连接

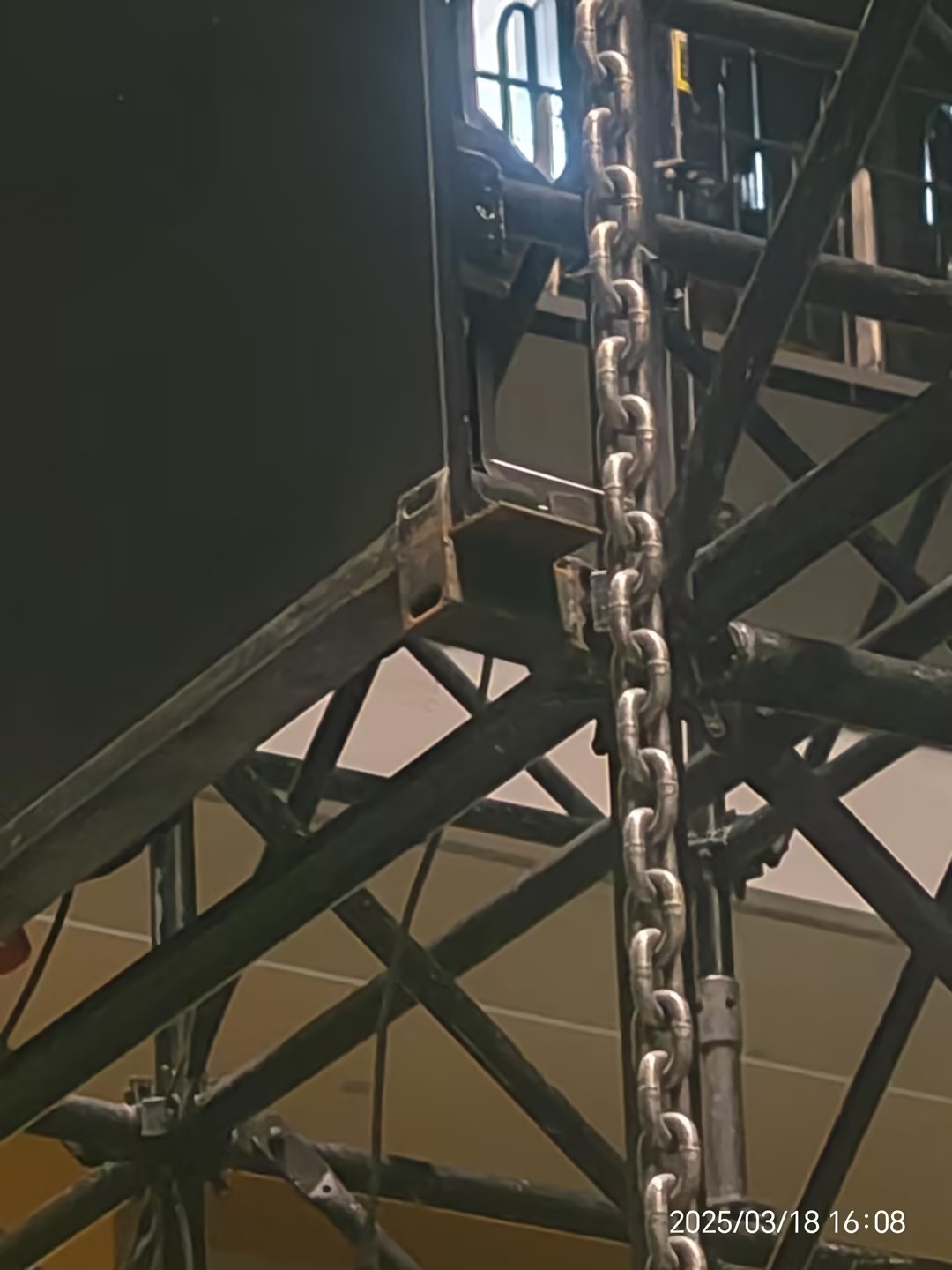

LED支架支持

LED壁架如何在Layher桁架系统中起作用
所有提升点都已经到位,并且信号已进行了测试和传递。

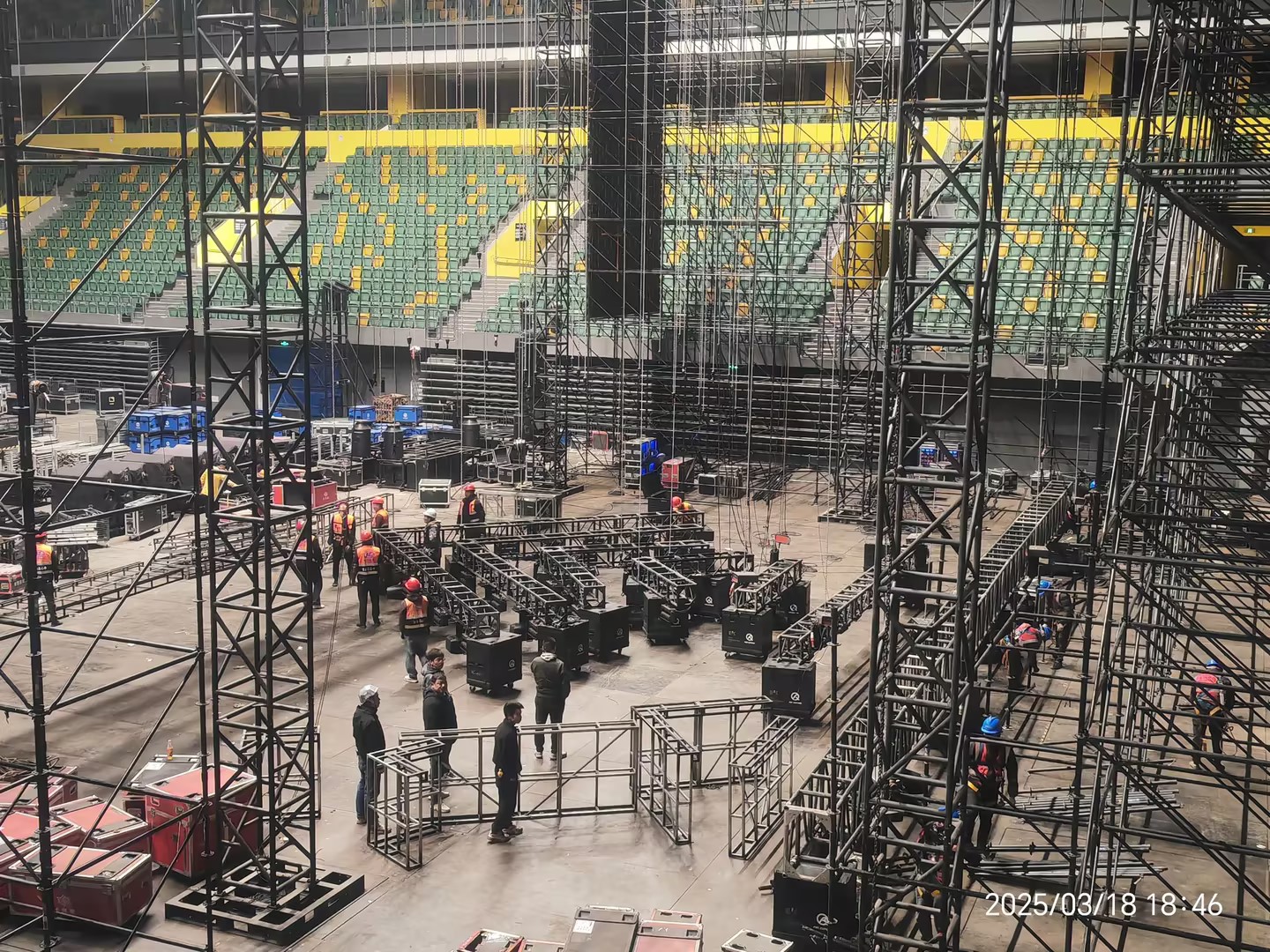

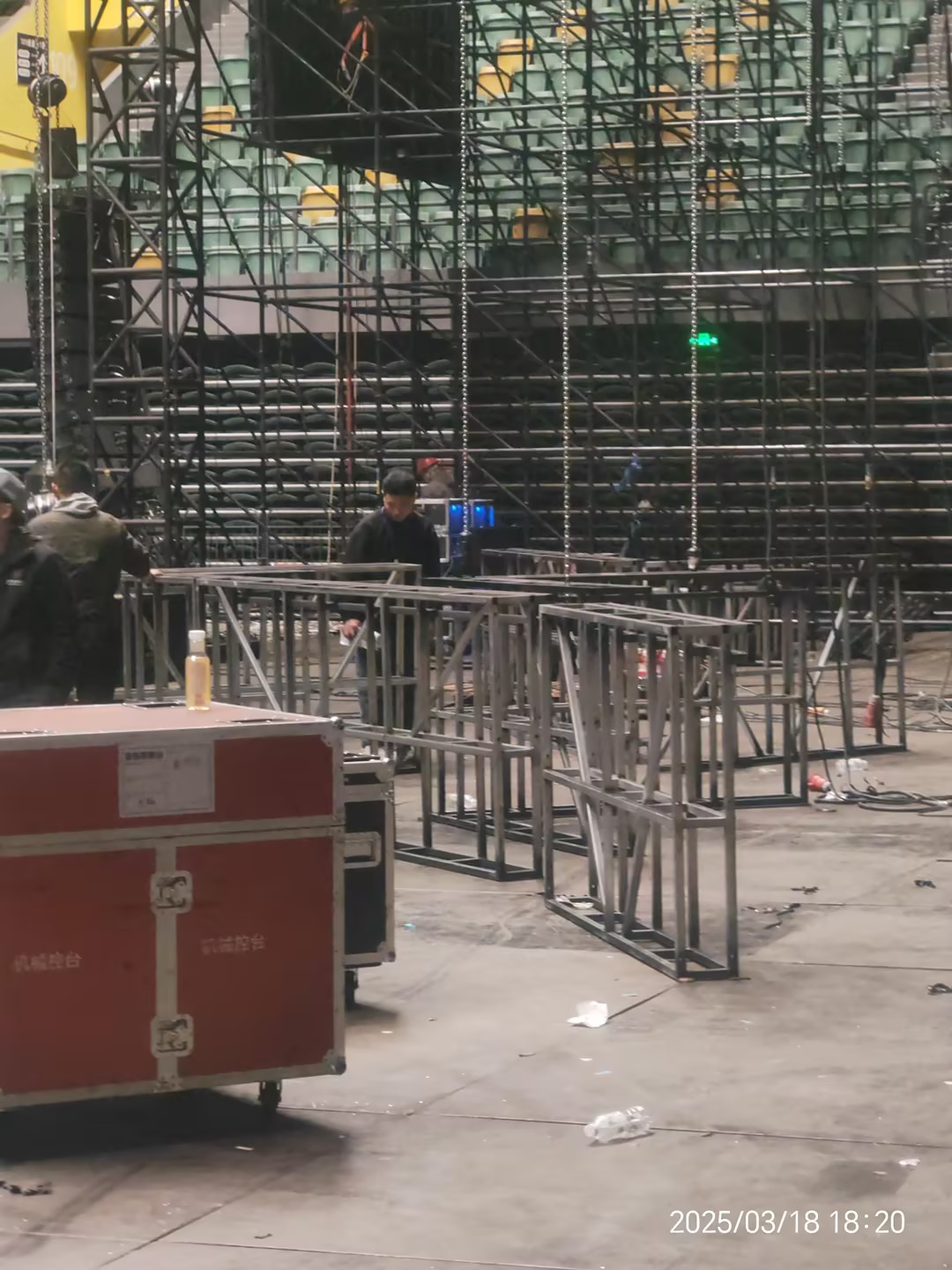

为室内音乐会安装提起的LED框架

悬挂灯是由铝制框架制成的,而悬挂的LED显示器是由铁架制成的

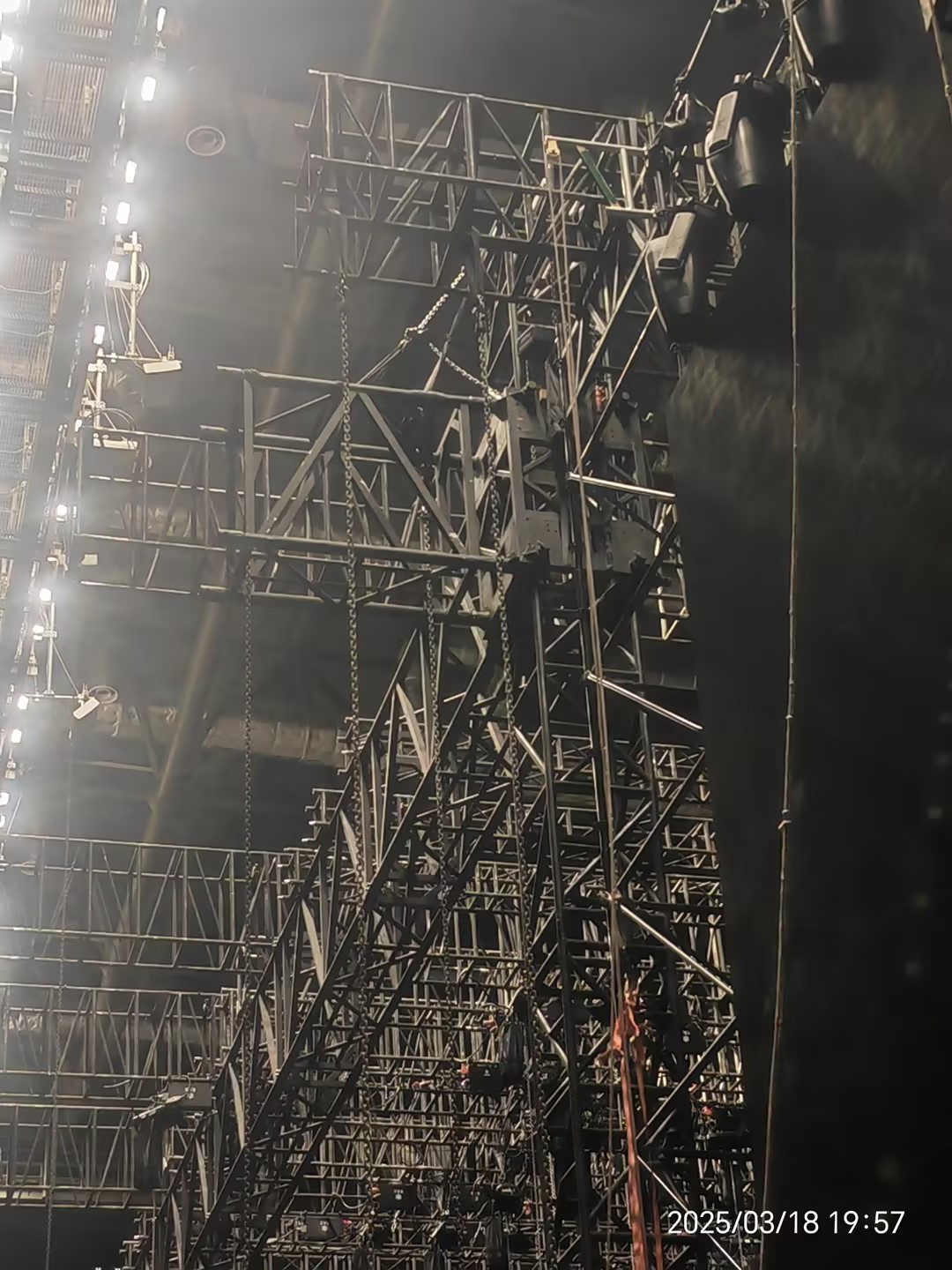

如何保护外面突出的桁架

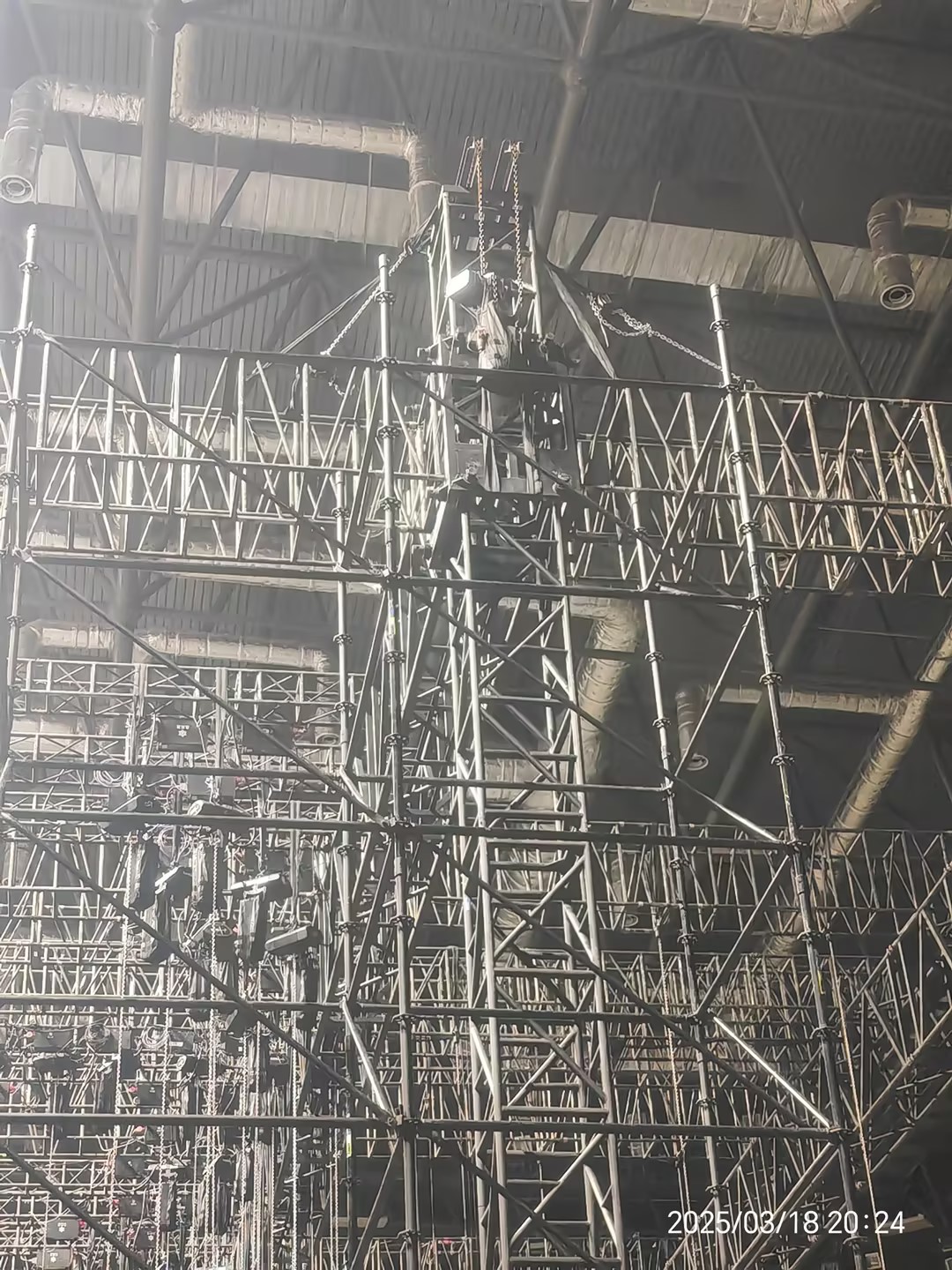

已经采取了防止链条滑倒的措施。

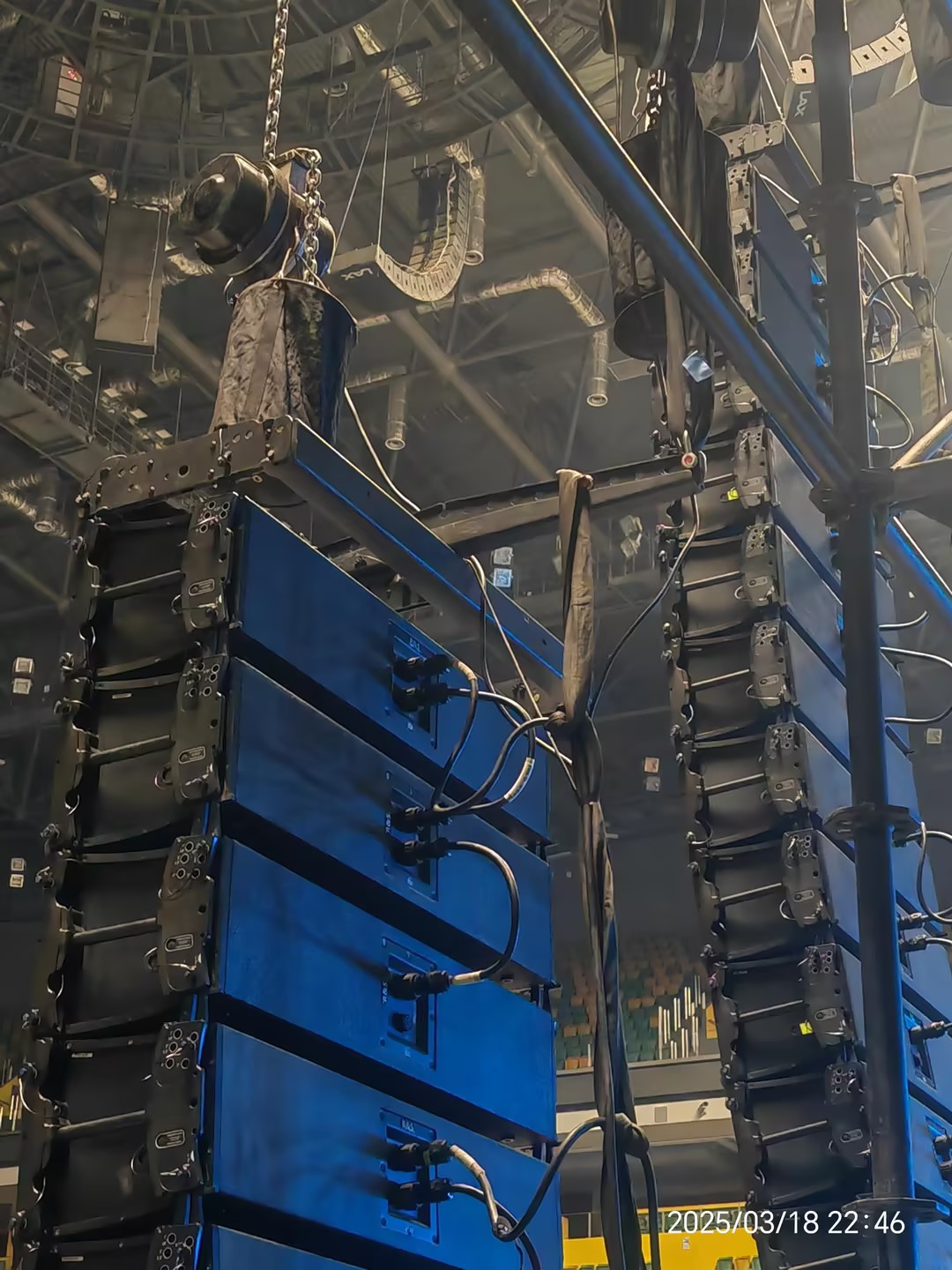

为防止声音横梁被拉下来,背面有一条安全带,并用小链条提升。
组装LED显示屏,并用每米电线锁定柱子。
水平条没有锁定。

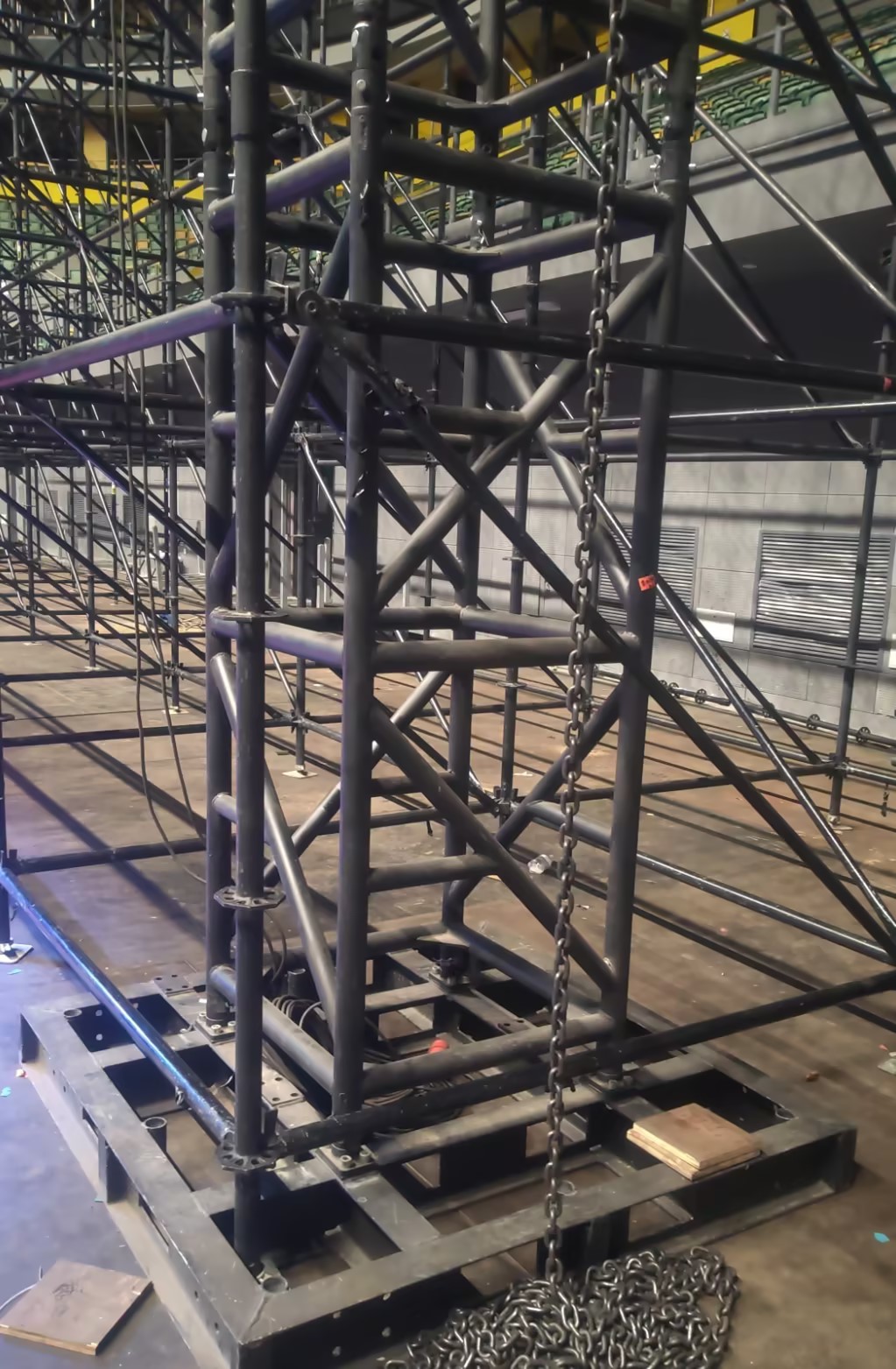

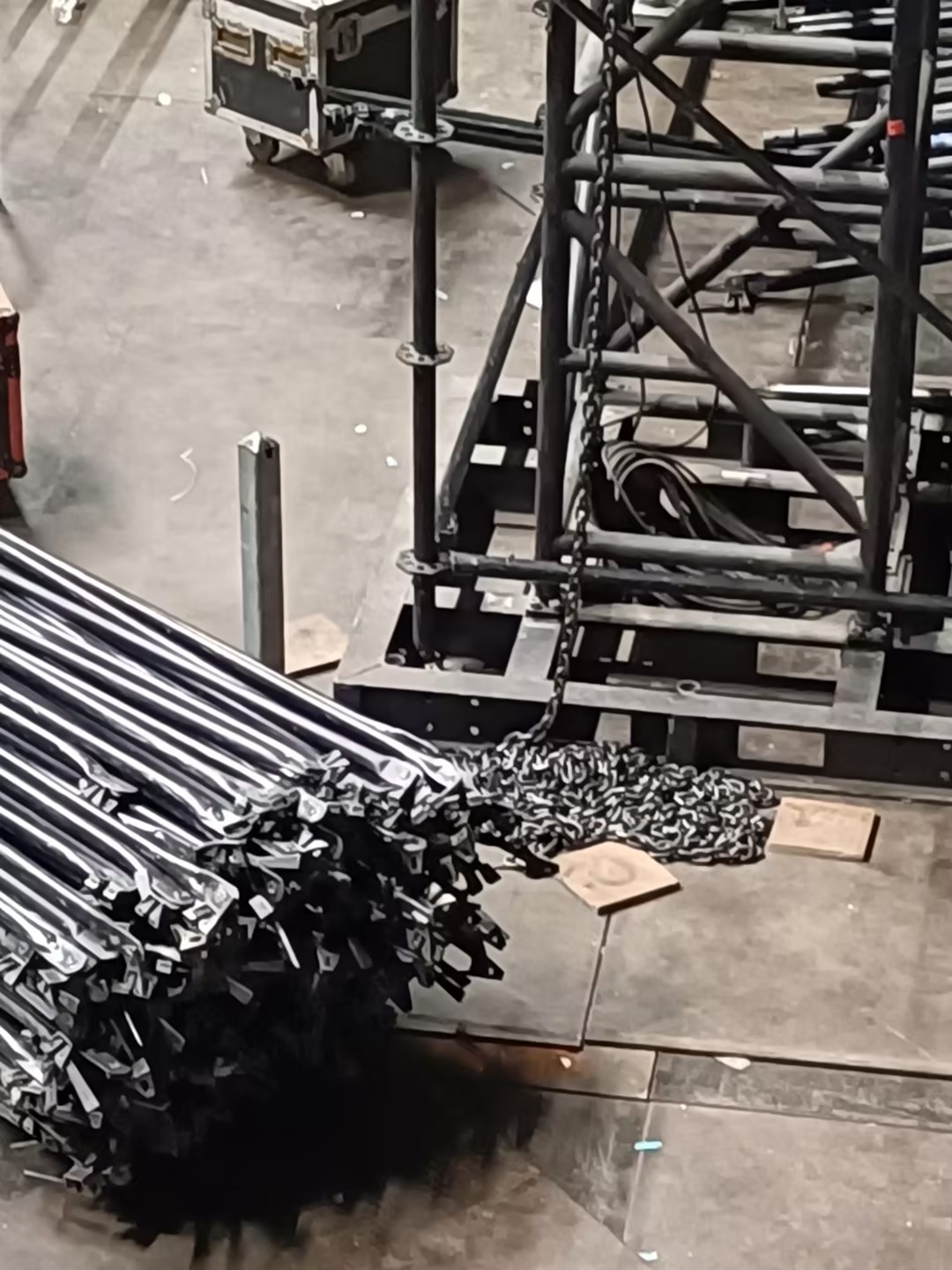

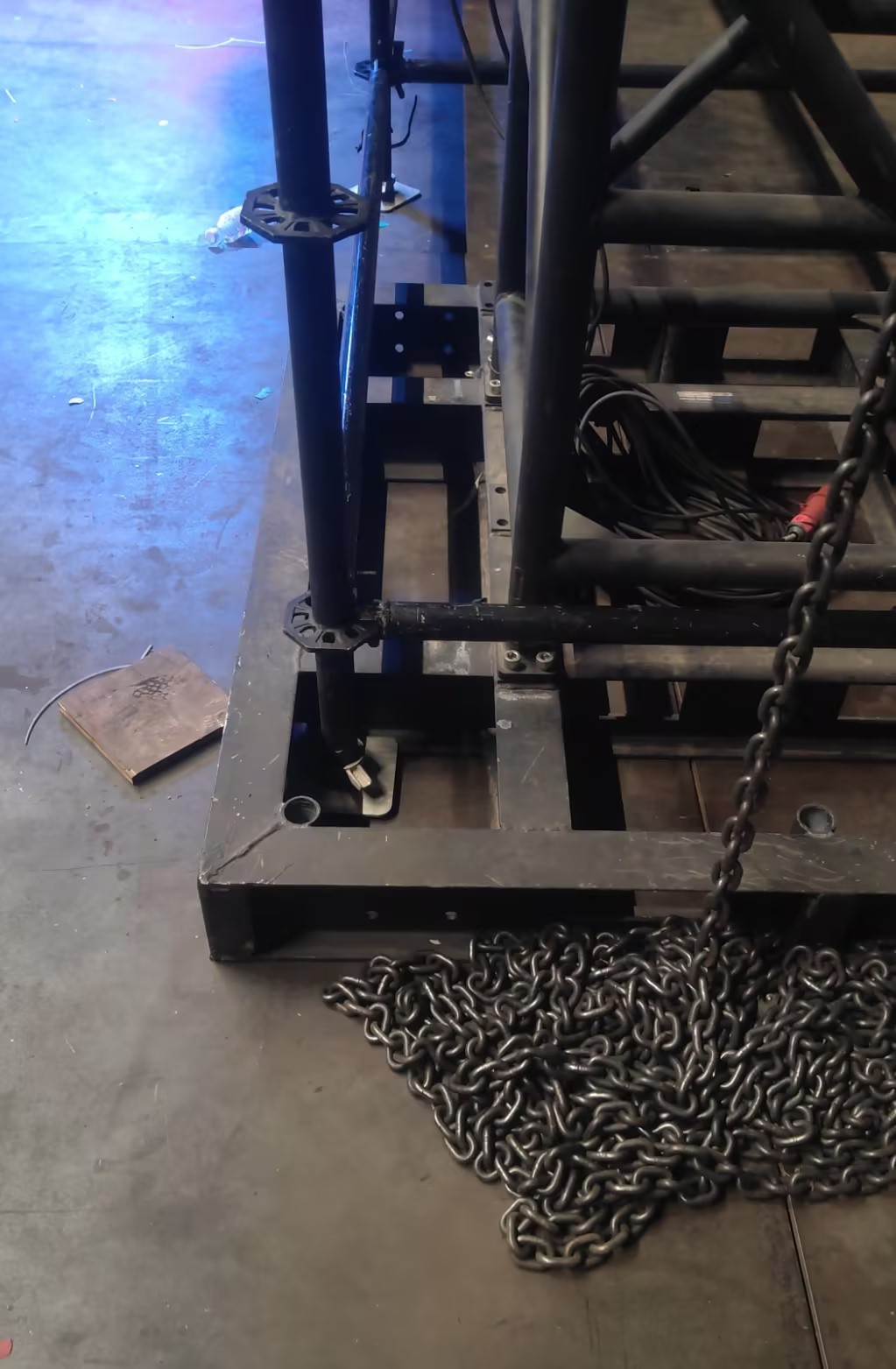

铁底子应该有孔,以便将来建造Layher框架桁架

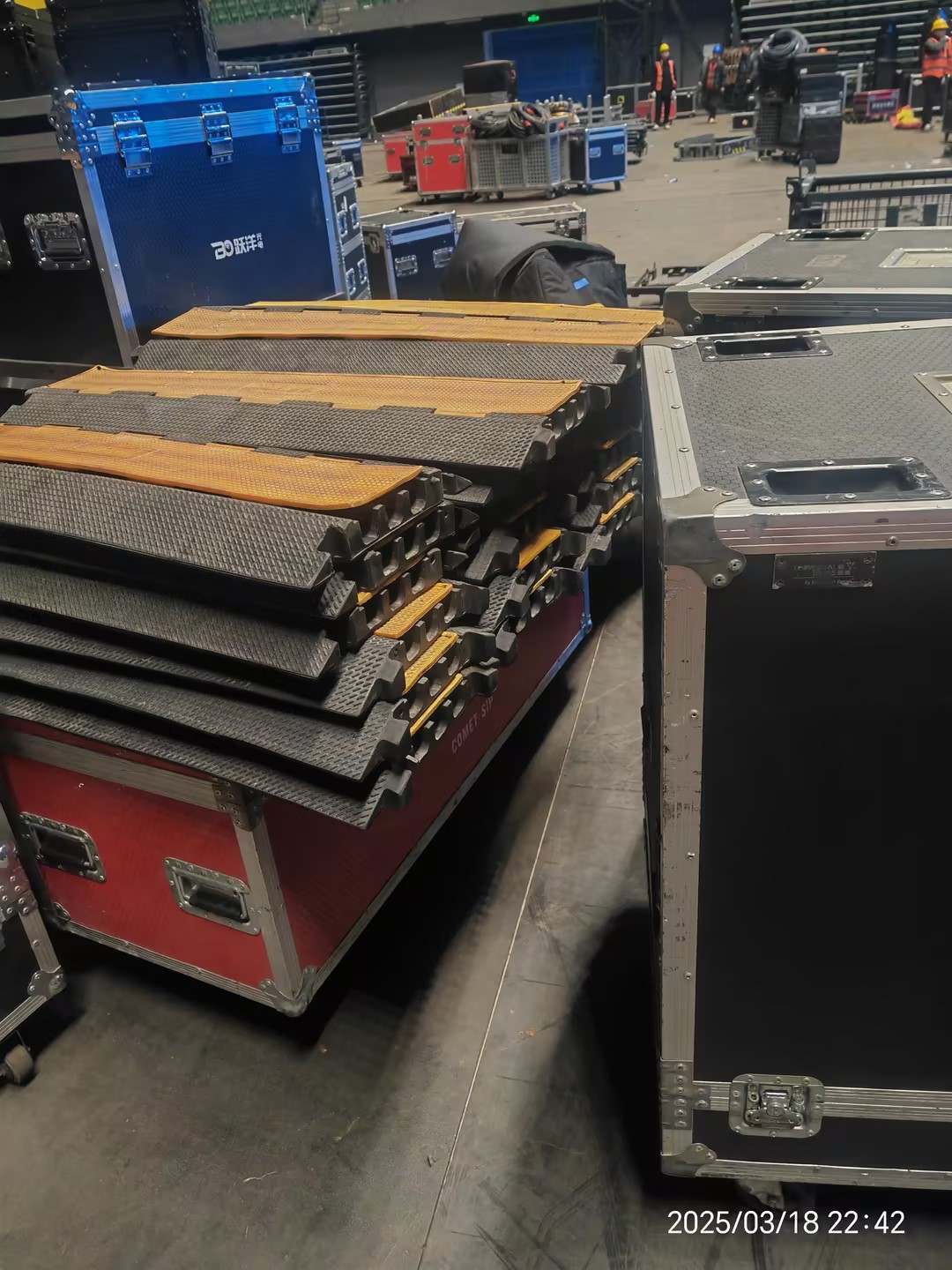

三线躯干是最常用的

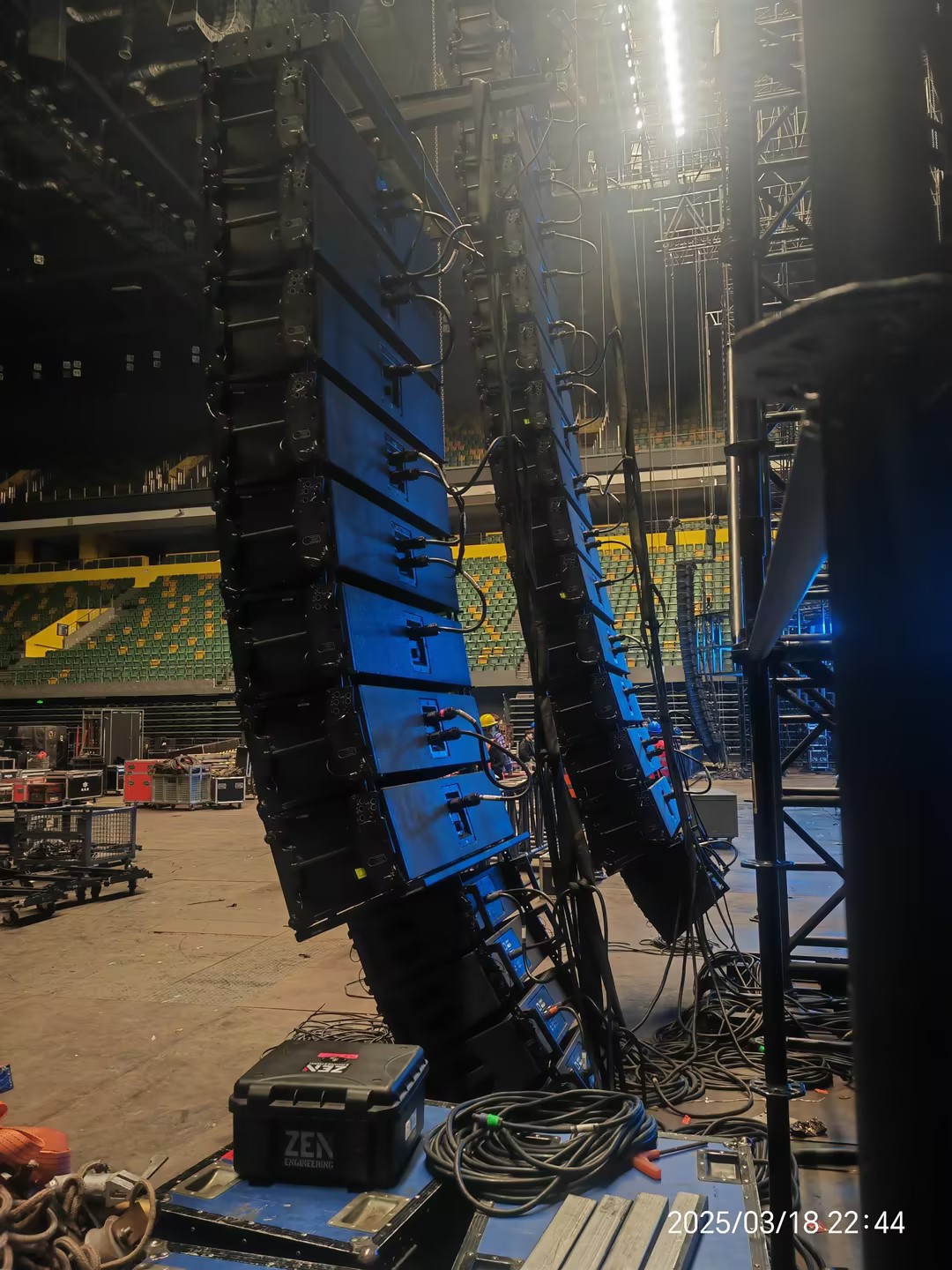

为了获得最佳的声音效果,线性阵列是弯曲的,并用安全带固定


固定和下拉的方法
在舞台的最前沿,应将轻框藏在葫芦桁架内,以保持其美学吸引力
从这个室内音乐会舞台装置中可以学到一些实用的教训:
钢底板对于体育场或室内场地内的负载分配和地板保护都很重要。
定制手推车和叉车可以极大地改善大型桁架部分的移动和连接。
当架设非常高的桁架柱时,特别是当柱高达到20m左右时,辅助塔设备非常有用。
应尽可能在最终屋顶或桁架提升之前准备好照明装置、LED 框架、电缆和信号线。
LED 屏幕支撑框架需要仔细底部对齐,以保持屏幕表面平直。
线阵列扬声器应由合适的桁架结构支撑并用安全带固定。
吊装前必须检查手拉葫芦、机动葫芦、安全带和防滑措施。
应尽早规划电缆线槽和布线,以避免主体结构完成后安装混乱。
