贸易保证户外音乐会铝框架舞台桁架结构适用于演出活动 20x16x9m

5 0 评价

贸易保证户外音乐会铝框架舞台桁架结构用于表演活动贸易保证户外音乐会铝框架舞台桁架结构用于表演活动是一种全铝结构，适合任何户外活动。它可以在几分钟内完成安装，并且易于运输。用于演出活动的贸易保证户外音乐会铝框架舞台桁架结构具有高承重能力，可由两个人轻松组装。用于演出活动的贸易保证户外音乐会铝框架舞台桁架结构非常适合户外音乐会、演出和活动。

原价：￥ 158164


状态：



立即购买询价

型号：
CXM-04
产品品牌：
Dragon Stage

产品描述

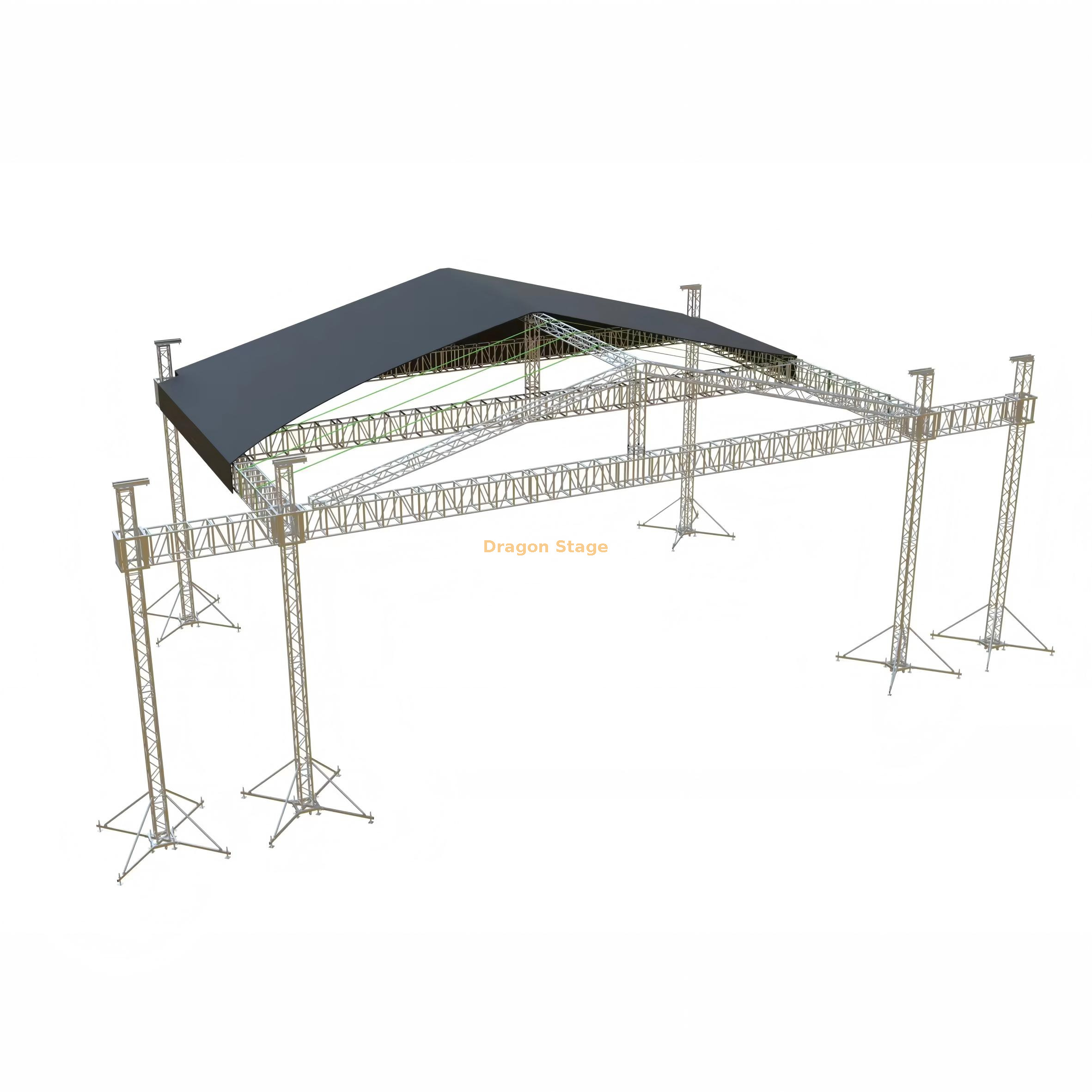

贸易保证户外音乐会铝框架舞台桁架结构适用于演出活动 20x16x9m

包装重量：3800kg

包装量：35cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
20.00 m光束（前线）	3组	3.00 m	50×3.0	CS500×600	18pcs
		2.00 m	50×3.0	CS500×600	3pcs
		1.00 m	50×3.0	CS500×600	0pcs
16.00 m梁（侧）	2套	3.00 m	50×3.0	CS500×600	10pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	2个
8.00 m支柱	4组	3.00 m	50x3.0	CS350×350	8pcs
		2.00 m	50x3.0	CS350×350	4pcs
		1.00 m	50x3.0	CS350×350	0pcs
框架塔	钉袖块				4pcs
	钢基米				4pcs
	顶部米				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	2.00 m	50×3.0	CS289×289	3pcs
16.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	5pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
10.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.20 m	50×3.0	CS289×289	4pcs
10.20 m梯子桁架	14套	3.00 m	50×3.0	CL30,289*50	42％
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.20 m	50×3.0	CL30,289*50	14％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			28％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		480.16	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS500×600	0pcs
		2.00 m	50×3.0	CS500×600	2个
		1.00 m	50×3.0	CS500×600	0pcs
8.00 m翅膀支柱	2套	3.00 m	错误的	CS350×350	4pcs
		2.00 m	错误的	CS350×350	2个
		1.00 m	错误的	CS350×350	0pcs
翅膀塔	钉袖块				2个
	钢基米				2个
	顶部米				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

贸易保证 20x16x9m 户外音乐会铝框舞台桁架结构

1。简介

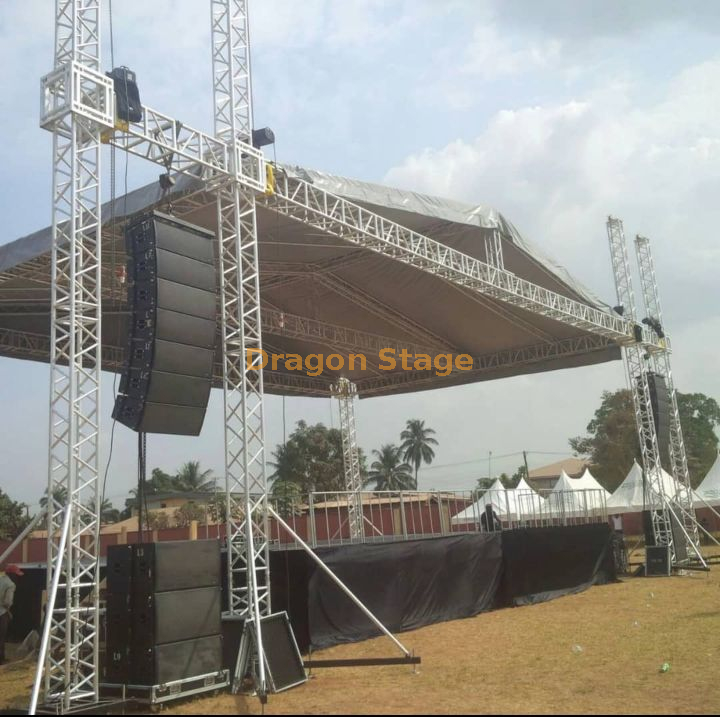

对于体育场级演出和重大国际节日来说，舞台的规模决定了演出的影响力。 DragonStage 的 20x16x9 米户外音乐会铝框架舞台桁架是活动工程领域的巨头，提供 320 平方米的有顶表演空间。该结构旨在容纳世界级巡演表演所需的大型照明设备、宽阔的 LED 墙和复杂的音频阵列。由于活动组织者面临着越来越大的压力，需要提供“非凡”的体验，同时保持严格的安全协议，这种巨大的铝制框架可以作为可靠、高容量的基础，弥合雄心勃勃的创意愿景和结构现实之间的差距。

2. 挑战与解决方案

20 米跨度的主要挑战是管理“偏转”——金属在自身重量和设备重量的作用下自然下垂。标准桁架在这个宽度下经常会失败，这就是为什么 DragonStage 采用加固的重型铝型材，即使在最大负载下也能保持刚性的水平线。此外，大型户外活动极易受到风升的影响； 9米高的屋顶充当了重要的风帆。我们的解决方案涉及集成压载系统和牢固锚定结构的多塔地面支撑设计。通过利用贸易保证协议，我们还解决了国际 B2B 买家的后勤焦虑，确保精密设计的组件完全按照指定方式到达现场。

3. 主要特性和优点

该 20x16x9m 系统由航空级 6082-T6 铝合金制成，具有市场上最高水平的结构完整性和耐腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。这确保了框架能够承受从潮湿的沿海地区到干燥的内陆平原等各种气候下重复组装的严酷考验。

该系统围绕重型螺栓连接架构构建，与较小的插口系统相比，提供了更坚固、更持久的连接感，这对于这种规模的跨度至关重要。为了确保表演者和观众的安全，该结构遵循最严格的国际临时室外结构索具标准（来源： https: //www.prolight-sound.com ）。

为了支持物理性能，桁架的设计与我们的模块化舞台平台完美兼容。这些平台具有高负载能力和可调节高度，允许在具有挑战性的地形上创建分层舞台或平坦表面（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。这种协同作用使制作经理能够在搭建场地的同时控制灯光和音响，从而优化活动日程的关键路径。
