铝制户外箱形屋顶舞台桁架设计出售 10x8x8m

5 0 评价

专业20m跨度铝屋架
12m高户外活动桁架结构

原价：￥ 59984


状态：



立即购买询价

型号：
CXM-11
产品品牌：
Dragon Stage

产品描述

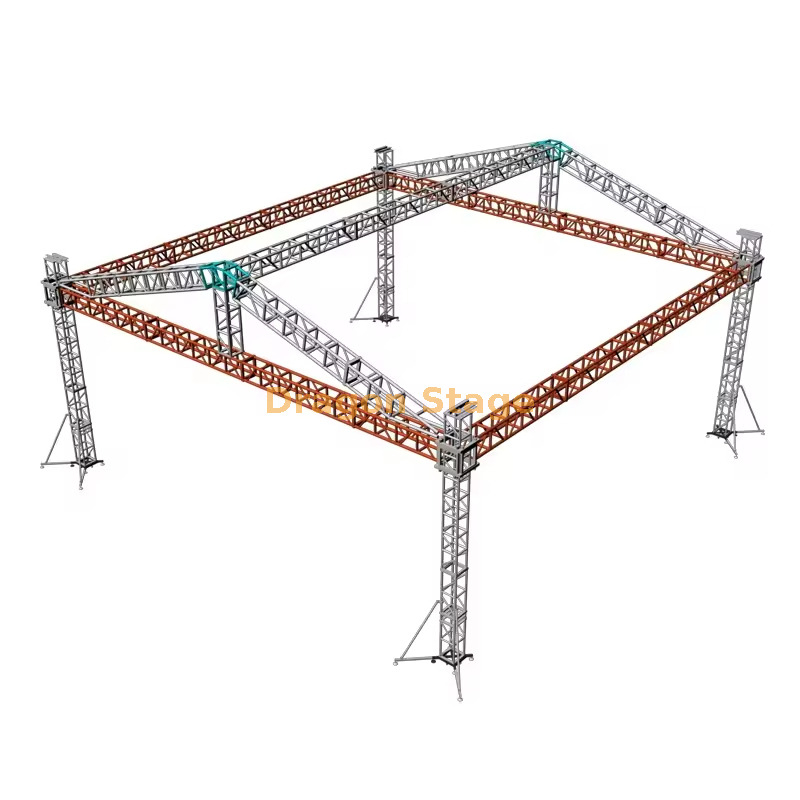

铝制户外箱形屋顶舞台桁架设计出售 10x8x8m

重量：1600KG

体积：12CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
10.00 m梁（前线）	2套	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	4个
		1.00 m	50×3.0	CS289×289	件
8.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	件
		1.00 m	50×3.0	CS289×289	4个
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	8个PC
		1.00 m	50×3.0	CS289×289	件
框架塔	钉袖块S				4个
	钢基s				4个
	顶部s				4个
	手动提升，BA05 2ton				4个
	SPIGOT铰链部分，高度1M				4个
	纤维吊带，BA04,2吨3m				4个
	长距离的				16个PC

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.00 m	50×3.0	CS289×289	2个
8.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	件
		1.00 m	50×3.0	CS289×289	2个
5.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	件
		2.20 m	50×3.0	CS289×289	4个
5.20 m梯子桁架	6组	3.00 m	50×3.0	CL30,289*50	6个PC
		2.00 m	50×3.0	CL30,289*50	件
		2.20 m	50×3.0	CL30,289*50	6个PC
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	件
		将板与夹具连接			2个
		单夹			12个PC
		双夹具			8个PC
		屋顶冠层材料：PVC，蓝色或定制。		151.76	1个

塔架系统桁架系统

专业20x14x12米铝制乡村音乐舞台和大型活动结构

1。简介

高影响力的户外制作，例如乡村音乐节和体育场级音乐会，需要与演出规模相匹配的基础。 DragonStage 的 20x14x12 米铝制乡村音乐舞台是专为大型演出设计的一流工程解决方案。该结构提供 280 平方米的有顶表演区域和 12 米的高度，可容纳多件乐队、分层舞台和宽阔的 LED 背景墙。对于生产经理来说，面临的挑战是找到一种能够提供巨大索具能力而不牺牲结构安全性的结构——这种重型铝制系统通过工业精度和“体育场级”可靠性解决了这一挑战。

2. 挑战与解决方案

20 米跨度的一个主要挑战是结构偏转，即桁架在照明和音响设备的重量作用下容易下垂。 DragonStage 通过利用重型 400x600mm 或更大的螺栓桁架型材解决了这个问题，这些型材在整个宽度上保持刚性水平线。此外，在12米的高度，风阻成为关键的安全因素。我们的解决方案涉及多塔地面支撑系统和集成压载点，可牢固地锚定结构以抵抗侧向力。对于巡演日程紧张的活动人员来说，与传统钢脚手架相比，模块化铝制设计可以实现更快、更高效的设置，确保演出每次都准时开始。

3. 主要特性和优点

20x14x12m 系统由航空航天级 6082-T6 铝合金制成。这种材料是专门选择的，因为它在户外环境中具有高拉伸强度和卓越的耐腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。这确保了该结构在多年的连续巡演中仍然是安全、不生锈的专业资产。

该系统具有加固屋顶网格，能够支持摇头光束灯和重型 LED 屏幕的大量分布式负载。根据临时表演建筑的国际安全标准，12米的高度经过优化，可以为数千名观众提供清晰的视线，同时保持烟火和高热照明的必要距离（来源： https: //www.prolight-sound.com ）。

为了确保提供完整的场地解决方案，该桁架与我们的模块化铝制舞台平台完美兼容。这些面板具有 18 毫米防滑表面和高负载能力，为表演者和重型音乐设备的动态运动提供稳定的基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
