圆形照明桁架结构在现代活动设计中越来越受欢迎,因为它们提供了独特的视觉效果和灵活的照明布置。
与传统的直照明桁架系统相比,圆形桁架创建了一个连续的照明环,可以提供:
360度照明覆盖
平衡的视觉外观
灵活的夹具定位
舞台和场馆的核心设计元素
它们广泛用于:
音乐会
婚礼
企业活动
展厅
夜总会
电视制作
建筑事件
然而,设计圆形照明桁架并不是简单地将直桁架部分连接成圆形的问题。
专业的圆形照明桁架结构需要仔细考虑:
申请要求
外形尺寸
内径和外径
桁架尺寸选择
负载分布
连接方式
悬挂系统
安装环境
一个设计良好的圆形桁架应在之间取得平衡 外观、结构性能、安装效率和工程造价.
在设计圆形照明桁架之前,通过了解模块化系统的基础知识会很有帮助。并探索 桁架系统如何用于活动? 照明桁架系统 中的不同配置.
设计圆形桁架时最常见的错误之一是在了解结构需要实现的目标之前从直径开始。
第一个问题应该是:
圆形桁架需要支撑什么?
不同的应用需要不同的结构解决方案。
一些圆形桁架结构主要是为了视觉效果而设计的。
典型特征:
轻质装饰
小型照明灯具
有限的负载要求
注重外观
示例包括:
婚礼装饰戒指
展览展示
品牌激活结构
对于这些应用,轻质铝桁架系统通常就足够了。
当结构支撑专业照明设备时,设计要求变得更加苛刻。
可能的设备包括:
摇头灯
光束灯
洗墙灯
LED灯具
电缆系统
设计者必须考虑:
夹具重量分布
安装位置
动态载荷
电缆布线
对于专业照明应用,选择正确的桁架规格比简单地选择最大直径更重要。
相关信息可参见:
一些大型圆形照明结构悬挂在:
上限点数
电机
索具系统
临时搭建物
这些系统需要额外的工程考虑,因为结构不是由地面支撑的。
重要因素包括:
悬挂点
负载平衡
索具能力
安全系数
对于悬挂应用,设计原理与其他悬挂桁架系统类似。更多信息请参见:
当客户要求圆形桁架时,他们往往会提供一个简单的要求:
“我需要一个6米的圆形桁架。”
然而,这些信息并不完整。

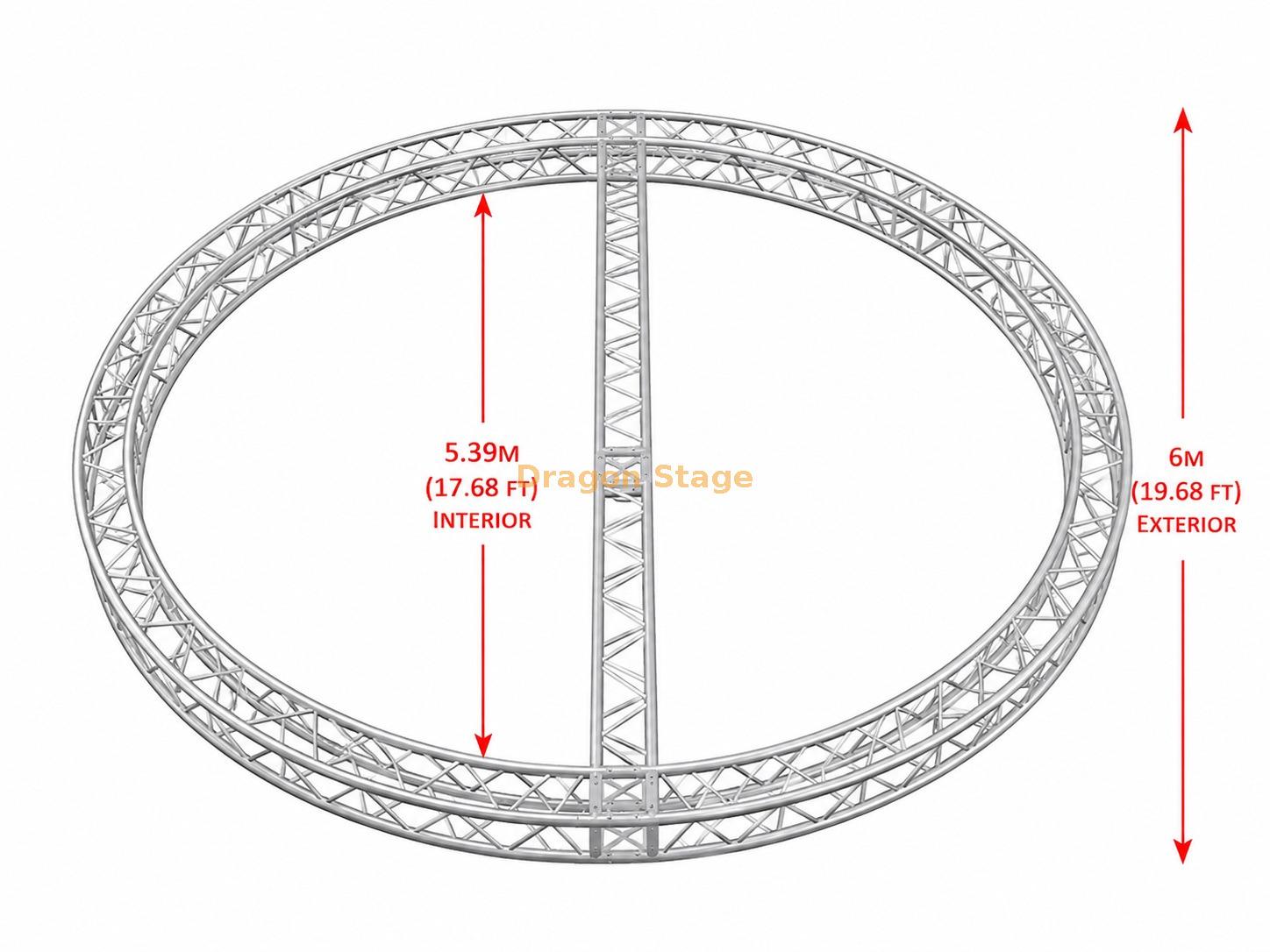

圆形桁架有多个维度:
内径
外径
中心线直径
这些尺寸并不相同。
内径决定了圆内可用的开放空间。
例如:
客户可能需要:
舞台区域周围的圆形照明环
特定观众观看空间
一定的间隙距离
在这些情况下,内径通常是关键设计参数。
外径决定了实际所需的安装空间。
这对于以下方面尤其重要:
室内场地
展厅
酒店
会议中心
例如:
如果圆形桁架具有:
内径6m
290mm桁架尺寸
实际外部尺寸约为:
6m+290mm×2
=约6.58m
因此,宣传为“6m圆形桁架”的结构可能需要6m以上的安装空间。
这是活动策划过程中最常被忽视的问题之一。
有关桁架配置规划的更多信息,请参阅:
设计圆形照明桁架时,必须回答两个单独的问题:
桁架需要支撑多少负载?
这决定了:
桁架尺寸
管材厚度
结构配置
有多少可用安装空间?
这决定了:
内径
外径
总体占地面积
一个常见的错误是:
首先选择所需的直径。
之后选择桁架。
正确的做法是:
确定照明和设备负载。
选择合适的桁架尺寸。
计算最终的内部和外部尺寸。
290mm 桁架通常适用于:
小灯环
展览搭建
DJ 系统
室内活动
装饰应用
优点:
轻的
交通便利
快速安装
成本更低
可能需要更大的桁架系统:
更多照明灯具
跨度更长
更大的结构
更高的负载
优点:
更大的结构刚度
更好的抗弯曲能力
更高的负载能力
然而,越大并不总是意味着越好。
更大的桁架还意味着:
更多素材
运输成本较高
更多安装要求
正确的选择取决于实际项目的需求。
详细比较请参见:
290 毫米与 390 毫米桁架:您应该为您的项目选择哪一种?
连接系统不仅仅是一种制造选择。
这也是一种安装策略。
两种最常见的连接方法是:
插口连接
螺栓连接
插口桁架系统广泛用于快速安装非常重要的活动应用中。
优点包括:
快速组装
轻松对准
减少安装时间
高效的重复设置
由于这些优点,插口系统通常用于:
户外活动
巡回演出
临时活动结构
租赁设备
户外活动通常有严格的安装时间表,这使得快速组装成为主要优势。
有关插口系统的更多信息可以在以下位置找到:
螺栓连接系统通常更适合安装空间有限的环境。
典型应用包括:
室内场地
展厅
工作室
固定安装区域
优点包括:
精准连接
紧凑的安装要求
更好地适用于受限工作区域
选择插口连接和螺栓连接应考虑:
安装环境
装配频率
可用工作空间
运输要求
圆形照明桁架的一大优点是能够创建平衡的 360 度照明布局。
然而,圆形形状并不能自动保证平衡负载。
设计者应该考虑:
夹具间距
设备重量
电缆排列
对称分布
一个常见的错误是在一个区域安装太多重型固定装置。
例如:
一侧安装多个摇头灯
大型电缆束集中于一点
配件分布不均匀
这些条件会造成载荷不均匀,并可能影响结构行为。
专业的照明布局应尽可能均匀地将重量分布在圆圈周围。
对于悬挂式圆形桁架结构,悬挂系统是一个关键的设计元素。
重要的考虑因素包括:
悬挂点数
吊点位置
负载分布
电机容量
索具组件
常见的悬挂方法包括:
三点悬挂
四点悬挂
多个吊点
目标是确保圆形结构在提升和操作过程中保持平衡。
客户可能只关注:
“这个圆圈应该有多大?”
但忽略:
桁架尺寸
负载容量
安装间隙
最终结构必须考虑几何和结构要求。
这可能会导致安装问题,尤其是在室内场所。
始终确认:
所需内部空间
实际外部占地面积
如果结构不能安全地支撑:
照明灯具
配件
电缆
附加设备
适合户外旅行的连接系统对于受限的室内环境可能不是最佳选择。
圆形桁架仍然遵循结构原理。
不均匀的负载会产生不必要的压力。
专业的设计过程通常遵循以下步骤:
决定:
事件类型
室内或室外
所需视觉效果
确认:
照明灯具
配件
电缆重量
选择:
290毫米
390毫米
更大的桁架系统
根据结构要求。
计算:
内径
外径
安装间隙
选择:
插口系统
螺栓系统
根据安装条件。
确认:
地面支撑或悬挂
索具点
装配顺序
设计圆形照明桁架结构需要的不仅仅是创建圆形形状。
成功的设计必须平衡:
视觉要求
结构性能
设备负载
安装条件
运输效率
最重要的原则是:
首先确定应用。
根据荷载要求选择桁架尺寸。
计算内部和外部尺寸。
根据安装环境选择连接系统。
专业的圆形照明桁架不仅仅是一个环,它是一种工程临时结构,旨在提供可靠的性能,同时实现所需的视觉效果。
有关桁架系统和活动结构设计的更多信息:
