铝制活动音乐会轻型插口桁架系统 12x8x5m，带声音桁架翼 2m

5 0 评价

铝制活动音乐会轻型插口桁架系统 12x8x5m

音响桁架宽度为2m

活动铝制舞台系统 10.98x7.32m 高度 1.6-2m 带 2 个可调节楼梯

原价：￥ 42520 - 72336


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：1800kg

包装量：12CBM

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		27个PC
	122m舞台支架				36个PC
	244m舞台支架				30个PC
	用伸缩管站立				40个PC
	舞台可调式基础				40个PC
舞台楼梯	木制浇头	全部的	8	步骤	2个

包装重量：1900公斤

包装量：12CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
8.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	4pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
4.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
8.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	1pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	6组	3.00 m	50×3.0	CL30,289*50	6pcs
		2.00 m	50×3.0	CL30,289*50	6pcs
		1.20 m	50×3.0	CL30,289*50	6pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			12％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		179.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
4.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

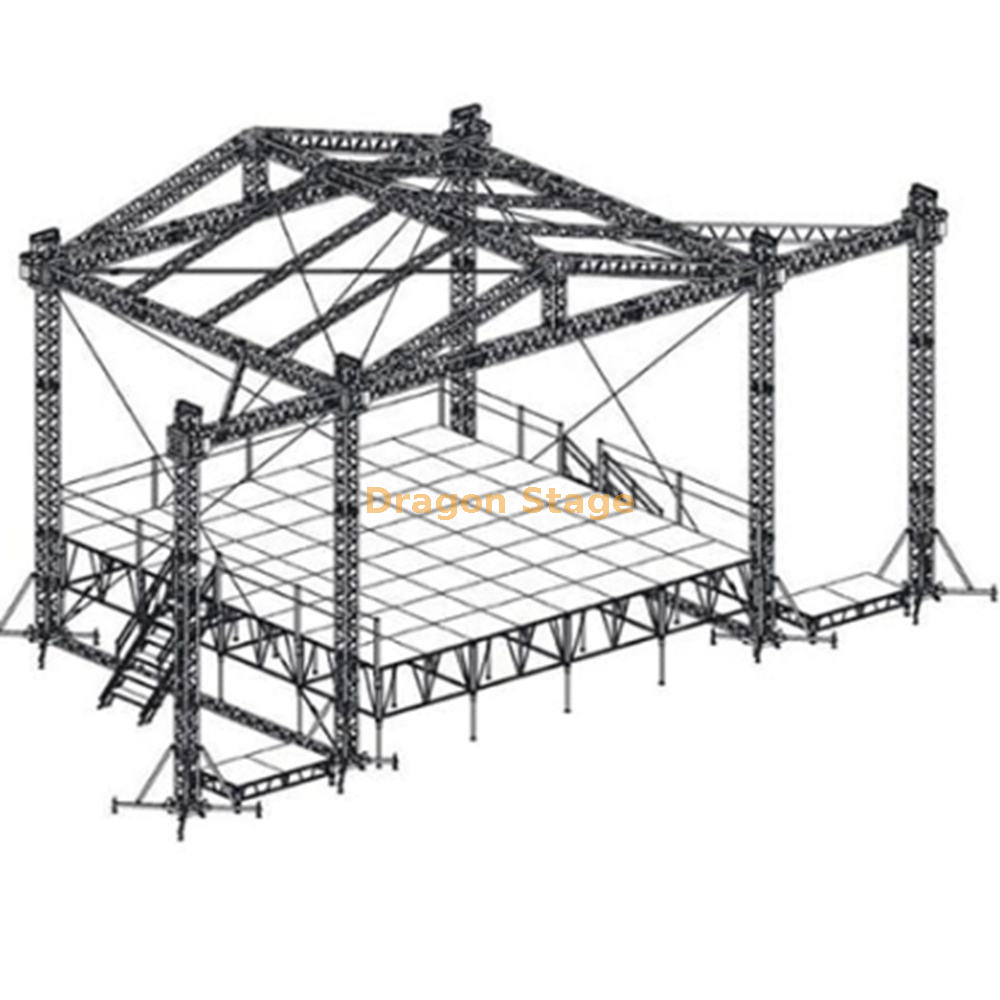

铝制活动音乐会轻型插口桁架系统 12x8x5m，带声音桁架翼 2m

简介：大规模现场制作的基础
DragonStage 铝制活动音乐会轻型插口桁架系统是一种优化结构，专为中型户外活动、音乐会和展览而设计，这些活动需要大量的存在和可靠的索具，而无需重型系统的极端高度或负载能力。该系统的整体桁架尺寸为12米长、8米宽，结构高度为5米，提供了一个功能强大的、有顶棚的表演空间。

该桁架系统被归类为轻型结构，优先考虑高效的物流和更快的安装时间，同时仍然提供充足的空间。一个关键的功能元素是包含 Sound Truss Wings ，每侧它是一个完整的套件，包括一个集成的、可调节的舞台平台。延伸 2 米，为线阵列扬声器或侧面标牌提供专用、稳定的悬挂点，保持主网格清晰，便于照明和视频。

现代活动建设的挑战与解决方案
该系统旨在解决专注于中端市场的活动策划者常见的运营和后勤障碍：

物流效率（体积/重量）： 归类为“轻型”和模块化，结构和舞台组件被分开以便于搬运。桁架系统可包装为 12 立方米（1800 公斤） ，舞台可包装为 12 立方米（1900 公斤） ，总物流量为 24 立方米 ，可简化运输。
快速部署： 使用 插口连接 系统（简单的锥形耦合器、安全夹和销机构）可以非常快速、可靠地组装和拆卸，从而最大限度地减少现场劳动力成本和时间。
集成索具支持： 照明和声音负载的结构分离对于安全至关重要。 2m 的声音桁架翼由专用支柱支撑，确保线阵列扬声器能够以最佳方式悬挂，而不会影响主屋顶的照明灯具负载能力。
可调节舞台高度： 该系统包括一个完全可调节的舞台平台，可设置在 1.6m 至 2.0m之间，提供灵活性，以适应不同的场地要求和观众视线。

活动专业人士的主要功能和优势
铝制活动音乐会轻型插口桁架系统 12x8x5m 经过优化，可在活动环境中实现高功能性和易用性。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	12m x 8m x 5m（桁架）	尺寸理想，适合需要中等高度间隙的中型音乐会、企业活动和节日。
主桁架型材	CS389x389（梁）、CS289x289（柱）	主跨和支柱采用坚固的方形桁架，确保结构刚性。
声音桁架翼	2m宽（每边）	为扬声器提供安全、专用的安装点，最大限度地提高主屋顶负载能力。
包括舞台平台	大约。 10.98mx 7.32m （27 块 4x8ft 甲板）	即用型表演区，高度可调 1.6m - 2.0m.
主管尺寸	一致 50mm x 3.0mm	轻型到中型桁架的标准行业尺寸，平衡强度和重量。
连接类型	插口（锥形耦合器、安全夹、销钉）	确保快速、安全、可靠的安装和拆卸。

该套件包括一个约的表演舞台甲板，由 10.98m x 7.32m27 块 4x8 英尺的木质顶板 建造而成。舞台高度由精确控制 40组可调节支架和可调节底座 ，适合适应室外不平坦的地面。整个桁架结构使用 4 套手动葫芦 (BA05)进行管理 ，以控制屋顶部分的垂直组装。

舞台专业人士的实用常见问题解答

问：这个系统被认为是重型系统吗？
答：不会。它被归类为“轻型插口桁架系统”，最适合标准照明、标牌和适度的音响系统。对于极端负载要求（例如，大型视频墙），建议使用重型桁架。
问：地面占地面积是多少？
答：主体结构占地面积为 12m x 8m，加上 4 个主塔底座及其长支腿所需的面积，这大大增加了安全所需的稳定操作面积。
问：包含多少个舞台面板？
答：舞台系统包括 27 块 4x8 英尺的木质顶板，形成平台区域。
问：建筑物的总高度是多少，包括屋顶？
答：主桁架结构的支柱高度为 4.00m，但系统整体高度为 5.00m（总工作高度）。

强烈号召性用语 (CTA)
如需为中型活动量身定制高效、可扩展且安全的活动基础设施，请选择可靠的 DragonStage 铝制活动音乐会轻型插口桁架系统 12x8x5m。

立即联系 DragonStage 的工程团队，查看负载表并为您的下一次活动规划此高效桁架系统的部署。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	12m x 8m x 5m（桁架）	尺寸理想，适合需要中等高度间隙的中型音乐会、企业活动和节日。
主桁架型材	CS389x389（梁）、CS289x289（柱）	主跨和支柱采用坚固的方形桁架，确保结构刚性。
声音桁架翼	2m宽（每边）	为扬声器提供安全、专用的安装点，最大限度地提高主屋顶负载能力。
包括舞台平台	大约。 10.98mx 7.32m （27 块 4x8ft 甲板）	即用型表演区，高度可调 1.6m - 2.0m.
主管尺寸	一致 50mm x 3.0mm	轻型到中型桁架的标准行业尺寸，平衡强度和重量。
连接类型	插口（锥形耦合器、安全夹、销钉）	确保快速、安全、可靠的安装和拆卸。
