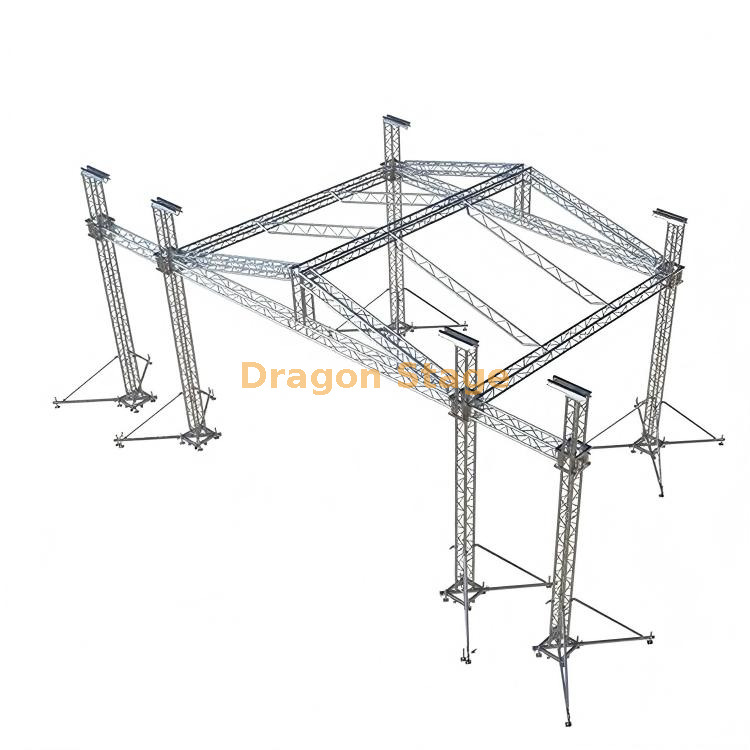

用于悬挂扬声器的铝制户外活动音乐会屋顶桁架 14x10x12m

5 0 评价

这款用于悬挂扬声器的定制铝制户外活动音乐会屋顶桁架长 14m，深 10m，高 12m，配有电机提升系统。舞台平台尺寸为12.2x8.54m，有2级楼梯。

原价：￥ 52570 - 132790


特征：	屋顶桁架系统舞台平台
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2750kg

包装量：13cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
10.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
11.00 m支柱	4组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	1。龙舞品牌，负载：1000kg， 2。链长：25m， 3。提升速度：4m/min， 4。380V-3Phrase-50Hz 5。双制动器 6。G100负载链，会议8：1/10：1安全系数。 7.具有0.5m 4pin-16a欧洲插头 8。防水：IP54				4pcs
	1 Control 8pcs，带有手柄外壳				1pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.40 m	50×3.0	CS289×289	2个
10.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
7.20 m倾斜	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		2.20 m	50×3.0	CS289×289	4pcs
7.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		2.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		241.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	1。龙舞品牌，负载：1000kg， 2。链长：25m， 3。提升速度：4m/min， 4。380V-3Phrase-50Hz 5。双制动器 6。G100负载链，会议8：1/10：1安全系数。 7.具有0.5m 4pin-16a欧洲插头 8。防水：IP54				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2200kg

包装量：15cbm

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			35个PC
	122m舞台支架					42个PC
	244m舞台支架					40个PC
	用伸缩管站立					48个PC
	舞台可调式基础					48个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

带扬声器翼的重型铝制音乐会屋顶桁架系统 (14x10x12m)

1。简介

在专业活动制作领域，对垂直尺度和声学精度的要求从未如此高。 DragonStage 14x10x12m 铝制户外音乐会屋顶桁架 旨在提供现代节日和大型巡演所需的巨大间隙和结构完整性。该系统高达 12 米，为复杂的照明设计和最佳的声音投射提供了必要的“修剪高度”。该系统专为活动组织者和技术承包商设计，可营造专业的表演环境，在宏伟的美学与严格的安全工程之间取得平衡。

2. 大型索具的挑战与解决方案

现代户外活动面临着重大的结构性挑战，特别是在高度和重量分布方面。当系统达到 12 米时，风荷载成为一个关键的安全因素。此外，如果设计不当，将粗线阵列扬声器悬挂在结构的外围可能会产生不平衡的扭矩。

DragonStage 通过专用采用强化铝合金和精密焊接套筒块的通过将专用扬声器翼集成到 14m 主框架中，负载分布在更宽的占地面积上，从而增强了整体稳定性。对于强风环境，我们的结构包括长支腿和重型钢底座，提供必要的压载点，以确保钻机免受自然因素的影响，确保表演者和观众的安全环境。塔和屋顶桁架系统解决了这些挑战。

3. 主要特性和优点

14x10x12 米音乐会屋顶桁架是对耐用性和技术多功能性的投资，专为拒绝在质量上妥协的专业人士而设计。

优质 6061-T6 铝结构

整个结构由高级 6061-T6 铝合金制成。选择这种材料是因为其卓越的强度重量比，可实现大跨度，同时保持运输成本和劳动力需求可控。铝天然具有卓越的耐腐蚀性，使其成为各种气候下多日户外节日的理想选择（来源： https: //www.dragontruss.com/Lighting-Truss-pl3552133.html ）。

集成线阵列扬声器翼

这个 14m 宽系统的突出特点之一是包含专用扬声器翼。这些侧翼可以将专业音频线阵列安全悬挂在主舞台区域之外，为观众提供清晰的视线并改善声音覆盖范围。该结构处理这些重点载荷的能力通过我们严格的测试协议和 TUV 认证进行了验证（来源： https://www.dragontruss.com/TUV-Report-dc249965.html ）。

高效的模块化索具
