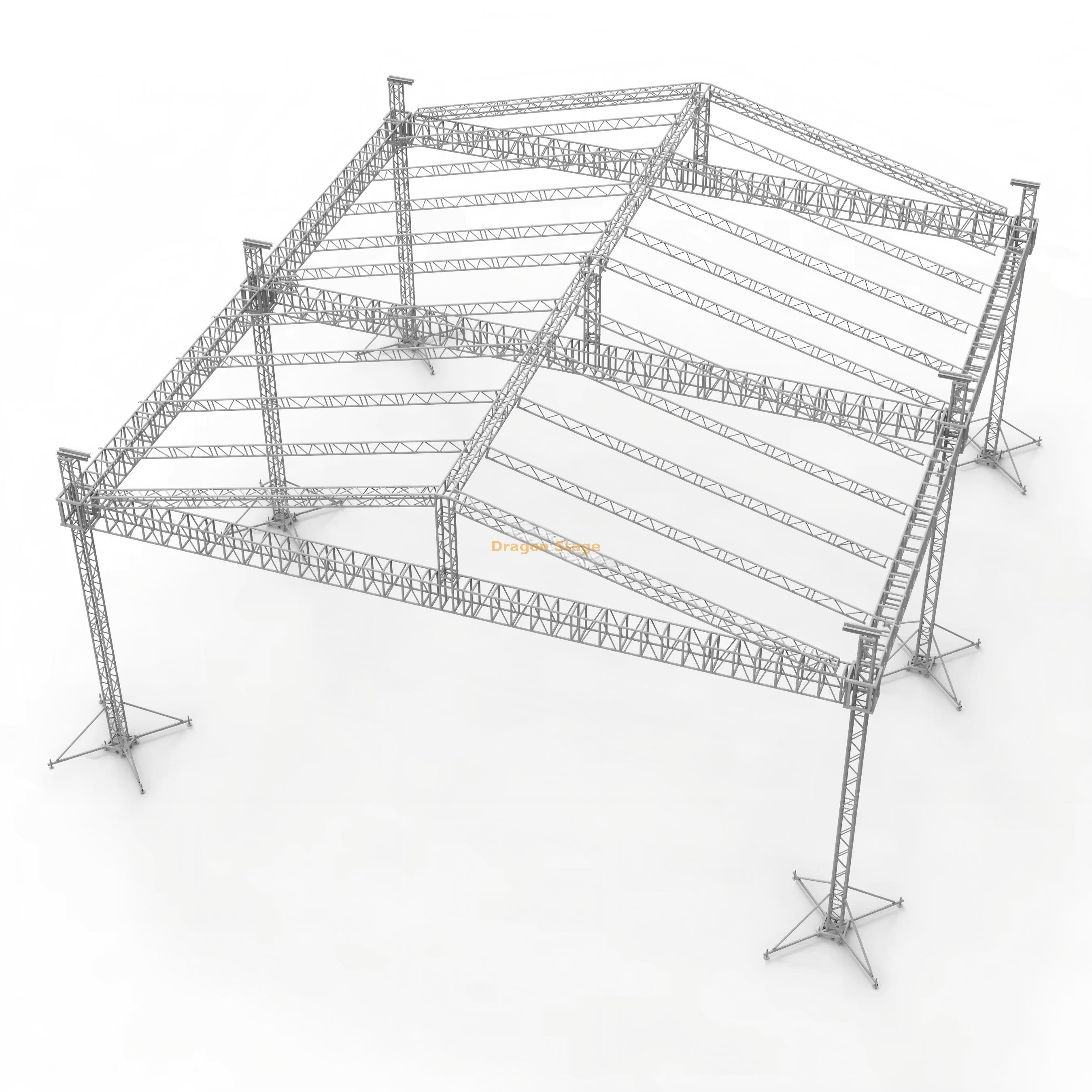

适用于舞台灯光、索具和音乐会活动的铝制屋顶舞台桁架 18x12x10m

5 0 评价

我们的舞台桁架项目采用螺栓桁架 350x350mm 和 500x600mm 标准照明桁架，使其适合巡演、索具和音乐会活动。该项目包括一个宽18m、深12m、高10m的宽敞舞台，配有多种灯光桁架选项，包括箱式桁架、三角桁架和梯形桁架。

舞台系统 16x11m 高度 1.2-2m 带 2 个带扶手的楼梯

原价：￥ 120930 - 123292


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

对于那些寻求更坚固、更具视觉冲击力的桁架系统的人来说，我们的 18m 宽铝桁架套件提供了一个绝佳的选择。除了增强美观性之外，这些铝桁架系统还提供卓越的承载能力，使其能够覆盖更长的跨度。为了确保稳定性并解决较长跨度的偏转问题，我们的 18m 宽舞台桁架配备了方便的插口接头。这些接头不仅简化了设置过程，而且还提供了额外的稳定性。

柱桁架350x350mm

BS35 螺丝铝制照明架 350x350mm (2) BS35 螺丝铝制照明架 350x350mm (1)

梁桁架500x600mm

BS5060 方螺丝照明架 600X500mm (2) BS5060 方螺丝照明架 600X500mm (1)

雨棚屋顶桁架

BS30 屋顶螺丝照明桁架 300x300mm (2) BS30 屋顶螺丝照明桁架 300x300mm (1) BL30 带螺栓的铝 I 型桁架 300mm (2) BL30 带螺栓的铝 I 型桁架 300mm (1)

分解

包装重量：3400kg

包装量：30cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
18.00 m梁（前线）	3组	3.00 m	50×3.0	BS500×600	18pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	BS500×600	8pcs
9.00 m支柱	6组	3.00 m	50x3.0	BS350×350	18pcs
梁立方体	立方体500x600				1pcs
框架塔	螺栓桁架袖块M				6pcs
	钢基米				6pcs
	顶部米				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.80 m	50×3.0	BS300×300	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	BS300×300	4pcs
9.20 m斜梁	6组	3.00 m	50×3.0	BS300×300	12％
		2.00 m	50×3.0	BS300×300	6pcs
		1.20 m	50×3.0	BS300×300	6pcs
9.20 m梯子桁架	8组	3.00 m	50×3.0	BL30,300*50	16pcs
		2.00 m	50×3.0	BL30,300*50	8pcs
		1.20 m	50×3.0	BL30,300*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS300×300	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS300×300	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		350.16	1pcs

包装重量：5200kg

包装量：35cbm

物品	规格				数量
铝制组装阶段	顶：1x2m		木制的		88个PC
	1M舞台支架				99个PC
	2M舞台支架				96个PC
	用伸缩管站立				108个PC
	舞台可调式基础				108个PC
舞台楼梯	木制浇头	全部的	7	步骤	2个
楼梯扶手	长度	3.18	仪表		4个

适用于舞台灯光索具和音乐会活动的铝制屋顶舞台桁架 18x12x10m：重型螺栓系统

1.简介：大规模现场制作的基础

DragonStage 的铝制 屋顶舞台桁架 18x12x10m 是一款高性能舞台解决方案，专为大型音乐会、大型巡演和专业索具应用而设计。该系统的尺寸为 18m 宽 x 12m 深 ，高度为 10m ，提供了一个广阔的、结构安全的环境，能够支持大量的照明、音频和视频设备。它专为需要最大负载能力和稳定性以举办复杂、引人注目的户外活动的活动制作者而设计。

该系统的特点是使用 螺栓桁架系统 进行主要连接，利用坚固的 350x350mm 和 500x600mm 标准照明桁架部分。螺栓连接因其而成为许多重型应用的首选，这使得该结构成为 高剪切强度和精确、刚性的耦合 结构完整性不容妥协的 音乐会舞台桁架索具 的首选。

2. 现代赛事建设的挑战与解决方案

大型户外结构在大跨度（如 18m 梁）的结构偏转、管理专业索具的高点载荷以及确保多变天气条件下的结构稳定性方面提出了独特的挑战。

DragonStage 通过采用混合桁架方法解决了这些问题：

重型跨度管理： 18.00m 和 12.00m 主梁采用 BS500x600 方形螺杆照明桁架，与较小型材相比，可提供卓越的 承载能力 和长距离稳定性。
垂直支撑： 该系统依赖于由 BS350x350 螺纹铝制照明桁架制成的六个坚固的支柱，这对于将屋顶结构安全提升到 10m 高度至关重要.
连接可靠性： 使用 螺栓桁架系统 （也称为 螺旋桁架）可确保主要承重元件之间的高度安全、持久的连接，这对于大型音乐会环境中的安全索具至关重要（来源： https: //www.dragontruss.com/Lighting-Truss-FAQ16138.html ）。

3. 主要特性和优点

18x12x10m 桁架系统是专为专业部署而设计的综合套件，将大型舞台平台与异常坚固的屋顶结构相结合。

大容量桁架结构

主要结构部件旨在满足严格的巡演和索具要求：

主梁： BS500x600 方螺丝照明桁架 （50mm x 3.0mm 主管）形成 18.00m 的前跨和 12.00m 的侧跨。
支柱： BS350x350 螺丝铝制照明桁架 （50mm x 3.0mm 主管）形成六根 9.00m 的主支柱。
屋顶网格： 屋顶框架使用 BS300x300 螺丝照明桁架， 梯桁架部分使用 带螺栓 300mm 的 BL30 铝制 I 桁架，优化用于支持分布式天篷和照明负载。

集成舞台甲板和地面支撑

该系统包括一个巨大的 16x11m 舞台系统，高度可调 范围 为 1.2m 至 2.0m 。这种灵活性对于为大量观众建立最佳视线至关重要。舞台甲板由 88 块模块化 1x2 米木质顶 平台组成。屋顶结构由综合地面支撑组件稳定，包括 6 套套筒, 钢底座和 顶部部分，并辅以 24 个长支腿， 以实现最大的横向稳定性。

高效部署和安全特性

整个结构专为现场效率而设计，包装总重量为 5200kg ，包装体积为 35CBM 。重型屋顶网架的安全提升由6台2吨 手动葫芦（BA05）控制。此外，该系统还包括一个 350.16平方米的PVC顶篷 （有蓝色或定制颜色可供选择），为高价值的舞台设备提供全天候保护。结构组件具有多种桁架选项，包括箱形桁架、三桁架和梯形桁架，允许使用不同的索具连接点来满足任何生产规格（来源： https: //www.prolight-sound.com ）。
