舞台 LED 视频墙和线阵列音乐会屋顶舞台 18x16x14 米

5 0 评价

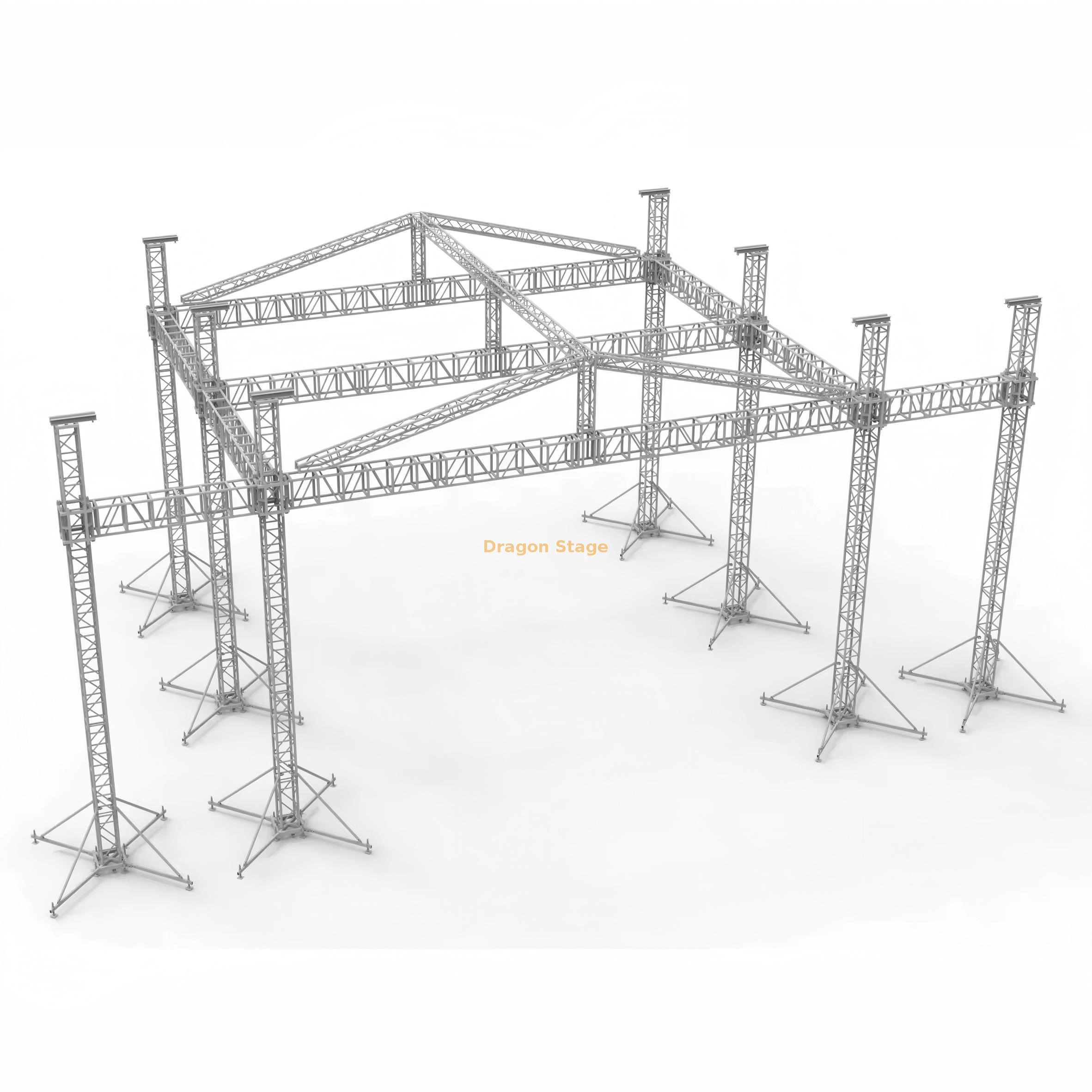

这是一个大型定制屋顶桁架系统，带有 2 个扬声器塔翼。

主体长18m，深16m，高14m。

每个机翼长8m，从主体桁架到机翼端部大约有12m，以在每一侧支撑整个机翼。

对于悬挂式LED，我们在主体内配备了5m长的光束和10m的桁架用于悬挂照明。

56x48ft (17.08x14.64m) 高度 1.2-2m 舞台适合该屋顶桁架系统

原价：￥ 115715 - 207792


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：5104kg

包装体积：55cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
18.00 m梁（前线）	3组	3.00 m	50×3.0	CS500×600	18pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
16.00 m梁（侧）	2套	3.00 m	50×3.0	CS500×600	13件
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	3pcs
13.00 m 支柱	6组	3.00 m	50x3.0	CS350×350	24pcs
		2.00 m	50x3.0	CS350×350	0pcs
		1.00 m	50x3.0	CS350×350	6pcs
梁立方体	SPIGOT CUBE 500x600				0pcs
框架塔	钉袖块				6pcs
	钢基米				6pcs
	顶部米				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.80 m	50×3.0	CS289×289	3pcs
16.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	5pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
9.20 m斜梁	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	6pcs
		1.20 m	50×3.0	CS289×289	6pcs
9.20 m梯子桁架	12套	3.00 m	50×3.0	CL30,289*50	24pcs
		2.00 m	50×3.0	CL30,289*50	12％
		1.20 m	50×3.0	CL30,289*50	12％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			24pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		433.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
20.00 m 翼梁	2套	3.00 m	50×3.0	CS500×600	14％
		2.00 m	50×3.0	CS500×600	4pcs
		1.00 m	50×3.0	CS500×600	0pcs
13.00 m 翼柱	2套	3.00 m	错误的	CS350×350	8pcs
		2.00 m	错误的	CS350×350	0pcs
		1.00 m	错误的	CS350×350	2个
翅膀塔	钉袖块				2个
	钢基米				2个
	顶部米				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：5000kg

包装体积：32cbm

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		84 件
	122m舞台支架				96个PC
	244m舞台支架				91 件
	用伸缩管站立				104 件
	舞台可调式基础				104 件
舞台楼梯	木制浇头	全部的	8	步骤	2个

舞台 LED 视频墙和线阵列音乐会屋顶舞台 18x16x14 米

简介：大规模现场制作的基础
DragonStage 舞台 Led 视频墙和线阵列音乐会屋顶舞台是一个巨大的重型结构解决方案，专为最苛刻的大型户外节日、体育场音乐会和大型巡演制作而设计。主体尺寸巨大，长18米，深16米，最高可达14米。这种定制屋顶桁架系统经过专门设计，可满足现代媒体的巨大重量和技术要求，包括大型 LED 视频墙和粗线阵列扬声器系统。

该结构旨在脱颖而出，提供无与伦比的垂直间隙和索具点。其主要区别在于采用了两个独立的、 8米长的大型音响桁架翼，显着扩展了结构的整体音响宽度，确保音频覆盖范围满足主要场地的需求。

现代活动建设的挑战与解决方案
这种定制的桁架系统为现场活动行业中最复杂的结构和物流挑战提供专门的解决方案：

极端负载能力要求： 传统桁架通常无法承受大型 LED 屏幕和音频阵列的总重量。该系统采用最大的标准型材（ CS500x600 梁 和 CS350x350 柱）和 50mm x 3.0mm 主管尺寸，以实现 18m 净跨度所需的强度和额定载荷。
高空安装和安全： 14m 的高度需要增强稳定性和受控提升。该结构采用 6 个主柱 ，并配备 6 套 2 吨手动葫芦 (BA05)， 用于安全、受控地升高和降低巨大的屋顶网格。确保了稳定性。 六座主塔底部的 24 个长支腿
集成媒体支持： 为了管理不同的负载，该系统包括特殊的吊挂点： 用于悬挂 LED 的 5m 长梁 和用于 在主体内 悬挂照明的 10m 桁架部分，以及两个巨大的专用扬声器翼。
大型表演区： 该系统包括一个巨大的舞台平台，尺寸约为 17.08m x 14.64m （56x48ft），由 84块4x8ft的木质顶板构成，为大型合奏提供专业稳定的表演平台。

活动专业人士的主要功能和优势
舞台 Led 视频墙和线阵列音乐会屋顶舞台 18x16x14 米专为世界级巡演和节日制作而打造。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	18m x 16m x 14m（桁架体）	为国际节日和音乐会主舞台打造最大的模块化舞台之一。
主桁架型材	CS500x600（梁）、CS350x350（柱）	重型分类确保了最重的照明、声音和视频设备的卓越容量。
专用翼塔	两个8m长的翅膀； 20m翼梁(CS500x600)	安全地悬挂大型线阵列扬声器组，将负载与主屋顶结构隔离。
舞台平台尺寸	大约。 17.08mx 14.64m （84 块 4x8ft 甲板）	提供广阔、可调节且专业的表面，满足所有生产需求。
连接类型	插口（锥形耦合器、安全夹、销钉）	尽管尺寸巨大且复杂，但仍可确保可靠且高效的组装/拆卸。
树冠覆盖范围	PVC材质，433.36平方米	为舞台上的技术设备和表演者提供全面的天气保护。

主要结构部件一致采用专业级 50mm x 3.0mm主管尺寸，这是其重载等级的关键标志。整个结构专为安全、受控的构建而设计，使其成为举办引人注目的活动的可靠解决方案。

舞台专业人士的实用常见问题解答

问：整个系统的总物流体积和重量是多少？
答：总包装体积约为87 CBM（桁架：55 CBM / 5104 kg；舞台：32 CBM / 5000 kg），总计超过10吨。
问：舞台高度如何调节？
答：使用附带的带有可伸缩管的支架和相应的可调节底座，舞台高度可在 1.2m 至 2.0m 之间完全调节。
问：屋顶通常如何升高？
答：屋顶采用 6 台 2 吨手动葫芦升起，可沿 13m 支柱逐步、受控、安全地垂直组装屋顶部分。
问：该系统支持背面全宽 LED 墙吗？
答：是的，桁架结构经过专门配置，可支持大型视频墙，具有用于 LED 吊点的专用 5m 长内梁。
