铝音乐会舞台桁架20x20x5m

5 0 评价

这是一个定制的大尺寸铝制音乐会桁架系统

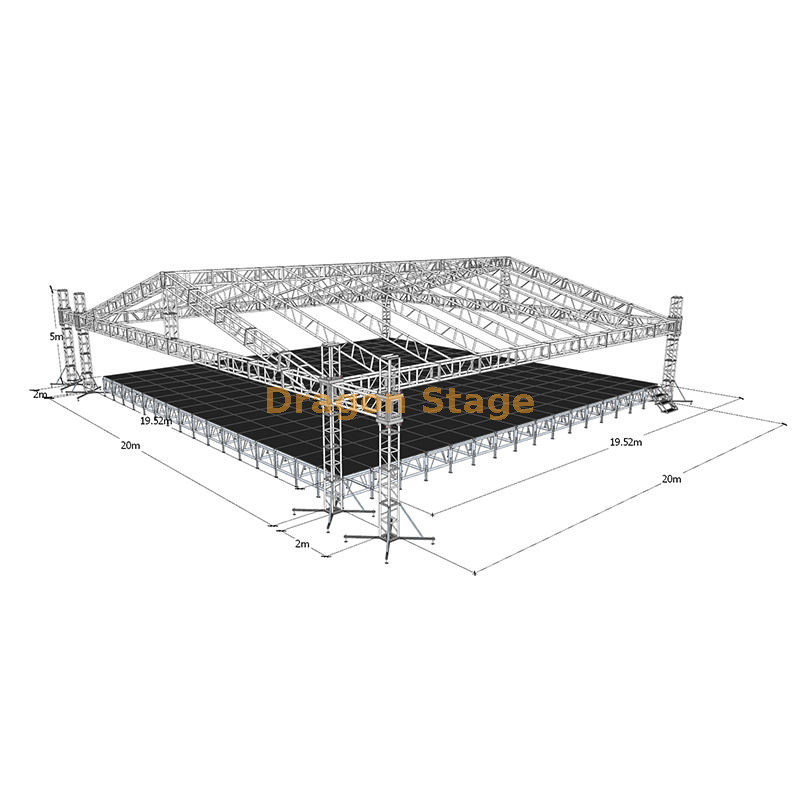

总尺寸为20m宽，深度为20m，高5m，宽2m宽阵列桁架

原价：￥ 162896


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

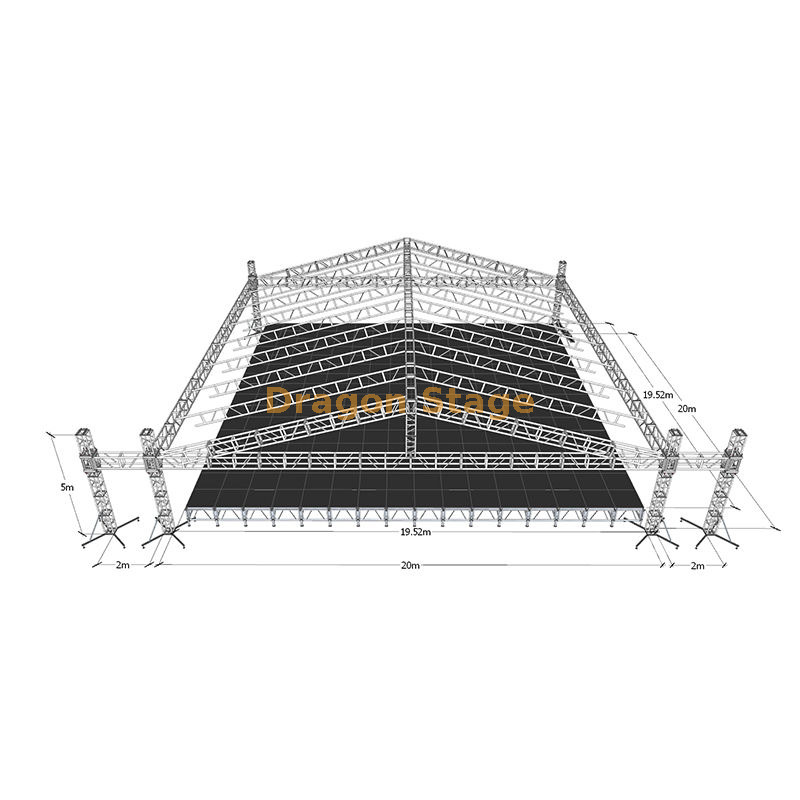

铝制音乐会舞台桁架20x20x5m（2）

包装重量：3650kg

包装量：50CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
20.00 m光束（前线）	2套	3.00 m	50×4.0	CS520×760	12％
		2.00 m	50×4.0	CS520×760	2个
		1.00 m	50×4.0	CS520×760	0pcs
20.00 m梁（侧）	2套	3.00 m	50×4.0	CS520×760	12％
		2.00 m	50×4.0	CS520×760	2个
		1.00 m	50×4.0	CS520×760	0pcs
4.00 m支柱	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
梁立方体	6个面孔	CS520×760			2个
框架塔	钉袖块				2个
	钢基L。				2个
	顶部L。				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	2.00 m	50×3.0	CS389×389	2个
20.00 m顶梁	1套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	1pcs
		1.00 m	50×3.0	CS389×389	0pcs
10.20 m斜梁	2套	3.00 m	50×3.0	CS389×389	4pcs
		2.00 m	50×3.0	CS389×389	2个
		2.20 m	50×3.0	CS389×389	2个
10.20 m梯子桁架	20套	3.00 m	50×3.0	CL40,389*50	40pcs
		2.00 m	50×3.0	CL40,389*50	20pcs
		2.20 m	50×3.0	CL40,389*50	20pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS389×389	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS389×389	0pcs
	1	将板与夹具连接		CS389×389	2个
		单夹			40pcs
		双夹具			4pcs
		屋顶冠层材料：PVC，蓝色或定制。		571.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×4.0	CS520×760	0pcs
		2.00 m	50×4.0	CS520×760	2个
		1.00 m	50×4.0	CS520×760	0pcs
4.00 m翅膀支柱	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
翅膀塔	钉袖块				2个
	钢基L。				2个
	顶部L。				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

专业20x20x5米铝合金音乐会舞台桁架系统（6061-T8合金）

1。简介

对于大型户外音乐会和地区性节庆活动，架空结构是技术制作的核心。 DragonStage 的 20x20x5m 铝制音乐会舞台桁架系统是一种高容量工程解决方案，可提供 400 平方米的无障碍表演区域。该系统具有 5 米的多功能垂直间隙和 20 米的巨大净跨度，针对需要高密度照明、音频和 LED 屏幕索具的制作进行了优化。该系统采用高强度 6061-T8 铝合金 和精密插口连接框架，提供工业级稳定性以及专业活动巡演所需的快速组装效率。

2. 挑战与解决方案

20 米净跨的主要挑战是结构偏转——铝梁在数吨技术设备的重量下自然会“下垂”。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，该铝合金经过固溶热处理和冷加工，可提供比标准合金更高的屈服强度和硬度。

另一个常见的痛点是保持节日现场的风荷载稳定性。我们的解决方案采用加固的 4 塔或 6 塔地面支撑系统，配备重型支腿和调平千斤顶，提供安全的重心。为了保护昂贵的电子设备，该系统包括一个高张力倾斜 PVC 顶篷，专为快速水径流而设计，防止大雨期间危险的重量积累。

3. 主要特性和优点

该 20x20x5m 系统由航空级制成 6061-T8 铝合金。这种特殊材料确保结构即使在最大负载条件下也能保持刚性、专业的资产，在多年的大量使用中抵抗结构疲劳（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用高精度插口（锥形）连接。根据国际安全标准，插口系统非常适合高振动音乐会环境，因为它创建了一个坚固、统一的连接，消除了接头“间隙”，使其组装速度明显快于传统的螺栓桁架（来源： https: //www.plasa.org ）。

为了确保完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和高承载能力，提供了与高架钻机的工业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
