弧形支架框架铝弯曲的屋顶桁架10x6x4m

包装重量：1200公斤

包装量：11CBM

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
6.00 m梁（侧）	2套	3.00 m			50×3.0		CS289×289	4个
		2.00 m			50×3.0		CS289×289	件
		1.00 m			50×3.0		CS289×289	件
3.00 m支柱	4组	3.00 m			50×3.0		CS289×289	4个
		2.00 m			50×3.0		CS289×289	件
		1.00 m			50×3.0		CS289×289	件
塔	钉袖块S							4个
	钢基s							4个
	顶部s							4个
	手动提升，BA05 2ton							4个
	SPIGOT铰链部分，高度1M							4个
	纤维吊带，BA04,2吨3m							4个
	长距离的							16个PC
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
12.00 m拱形梁	4组	3.00 m			50×3.0		CS289×289	16个PC
		2.00 m			50×3.0		CS289×289	件
		1.00 m			50×3.0		CS289×289	件
6.00 m连接杆	5组	3.00 m			50×3.0		-	15个
		2.00 m			50×3.0		-	件
		1.00 m			50×3.0		-	5个
屋顶组件		三种拐角，用于屋顶梁桁架					CS289×289	8个PC
		屋顶冠层材料：PVC，蓝色或定制。					104	1个
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

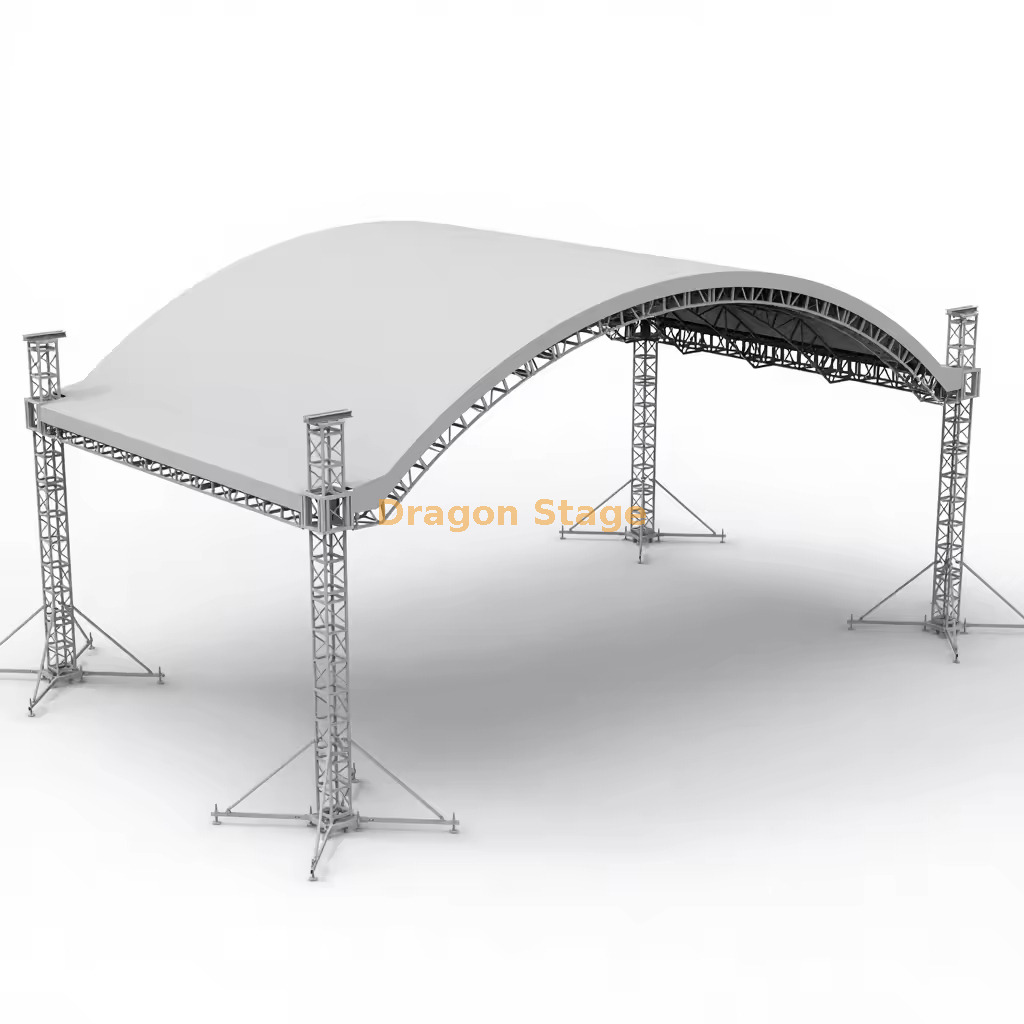

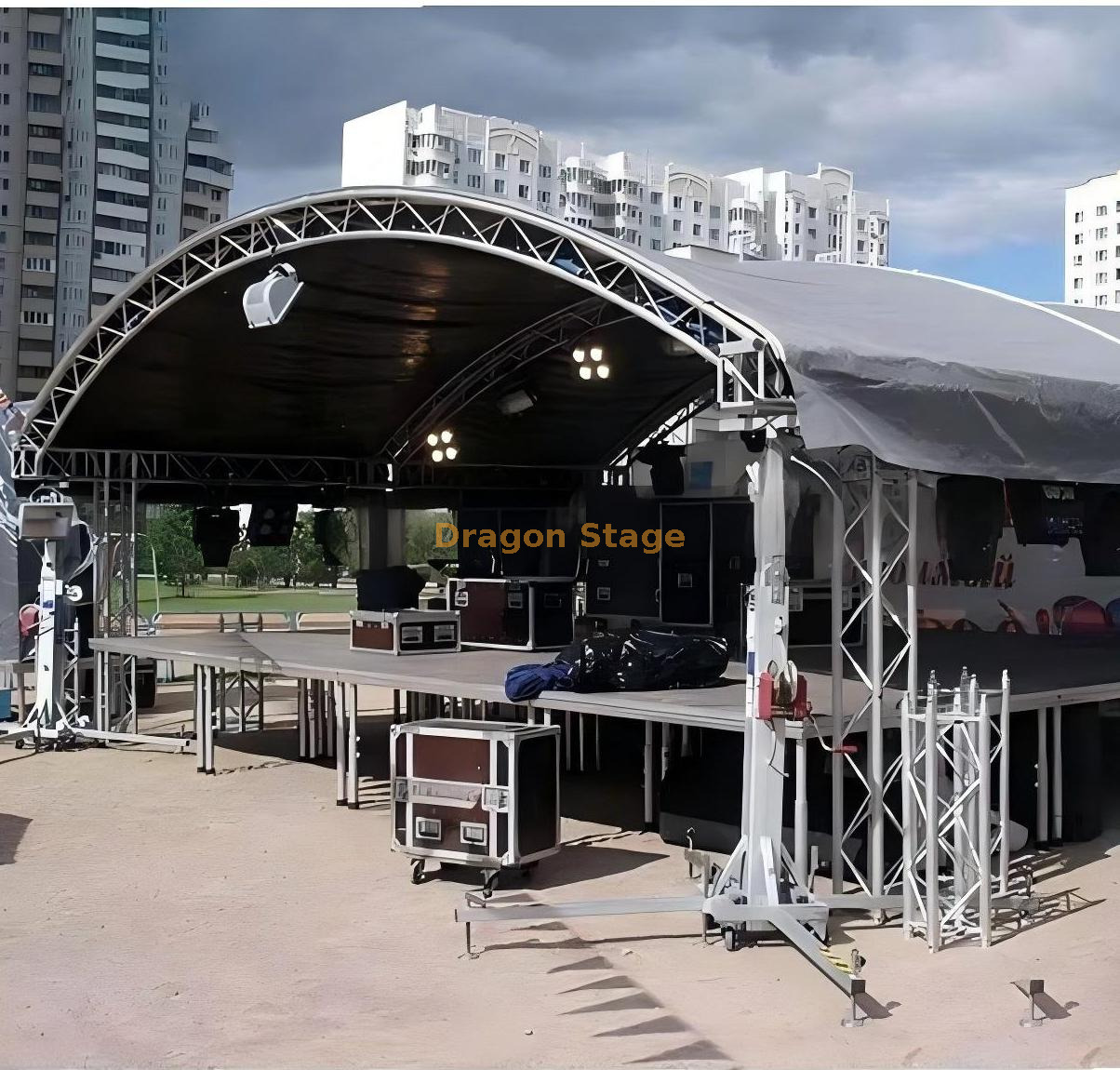

该 10x6x4m 铝制弧形屋顶桁架系统是一个模块化活动结构，由四个提升塔、四个弧形屋顶梁组、侧梁、屋顶连杆、手动葫芦、支腿和 PVC 屋顶雨篷组成。

主要结构截面采用CS289×289毫米方形桁架，主管为50×3.0毫米。该系统适用于需要有顶棚桁架结构的临时音乐会、表演、展览和活动制作。

列出的套件主要是屋顶桁架系统。舞台平台、灯光设备、LED 屏幕、扬声器、镇流器和项目特定锚固不包括在内，除非在报价中单独确认。

比较不同尺寸和布局的客户可以探索我们全系列的 弧形屋顶桁架系统.

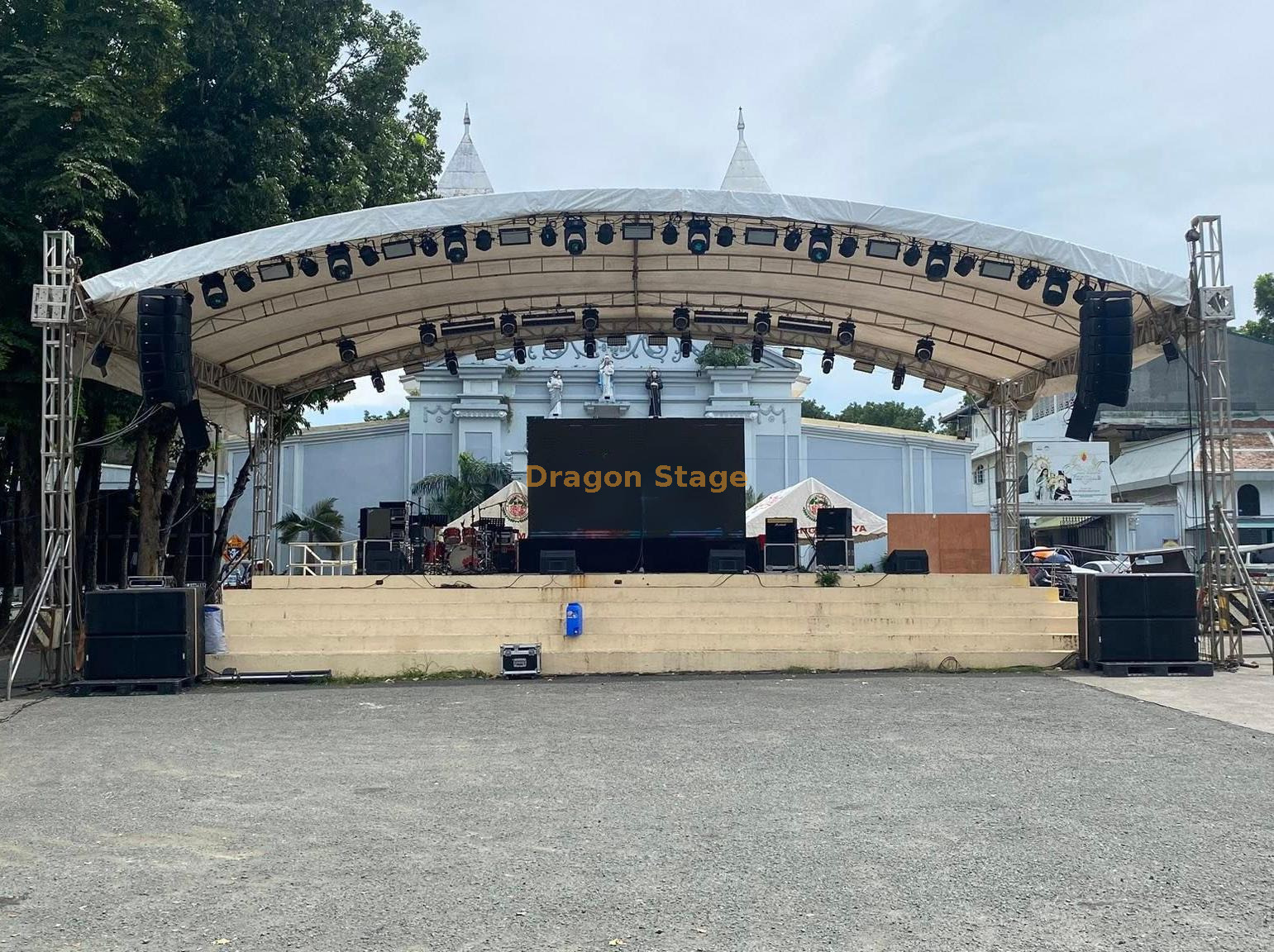

用于临时活动的模块化弧形屋顶结构

弧形屋顶为活动结构提供了可识别的建筑轮廓，同时为 PVC 天篷和兼容的生产设备提供了高架框架。

该 10x6x4m 配置使用四个塔架支撑和四个通过纵向杆连接的弯曲屋顶梁组。屋顶组件使用系统随附的套筒块、手动葫芦和吊索升起。

其模块化结构允许拆卸桁架部分以进行包装、运输和重复活动安装。

对于仍在比较平面、A 形框架和弧形屋顶配置的客户，我们的 桁架设计和配置指南 解释了选择合适系统所涉及的主要因素。

关键功能

• 标称外形尺寸 10 × 6 × 4 m

• CS289 × 289 mm 方形桁架截面

• 50 × 3.0 mm 主管

• 四个升降塔组件

• 四个模块化弧形屋顶梁组

• 五连杆组

• 两组侧梁

• 四台2吨手动葫芦

• 四个套筒块和四个钢底座

• 十六根长支腿

• 模块化锥形连接器系统

• 蓝色或定制颜色的 PVC 屋顶雨篷

• 专为拆卸、运输和重复组装而设计

每个手动葫芦规定的 2 吨额定值描述了葫芦组件。它不应被解释为已完成的屋顶结构的允许悬挂荷载。

典型应用

这种弯曲的屋顶桁架系统可考虑用于：

• 室外和室内音乐会

• 音乐表演

• 社区节日

• 企业活动

• 文化庆典

• 学校和大学活动

• 巡回演出

• 展览展示区

• 临时仪式舞台

需要屋顶平台的客户可以从我们的 舞台系统解决方案中选择兼容的系统。舞台尺寸、高度、楼梯、护栏、下部结构根据工程要求另行报价。

一般安装顺序

1. 核实场地尺寸、地面条件和批准的安装布局。

2. 根据装配图定位四个钢塔底座。

3. 安装铰链部分、塔柱、套筒块和顶部部分。

4. 在地面组装弧形顶梁、侧梁和连杆。

5. 安装认可的起重吊索和手动葫芦。

6. 根据规定的组装程序安装 PVC 顶篷。

7. 逐渐升起屋顶，同时保持所有四个塔的协调运动。

8. 安装支腿和所需的压载物或锚固系统。

9. 检查所有锥形连接器、销、安全夹和提升部件。

10. 在安装生产设备或打开结构使用之前完成最终检查。

安装应由合格的人员按照提供的图纸和当地现场要求进行。我们的 舞台和桁架检查清单 为临时活动结构提供了额外的检查点。

设备和装载信息

照明灯具、LED屏幕、横幅和其他活动设备产生不同的集中式、分布式和动态负载。

允许的设备布置不能仅根据屋顶的外部尺寸来确定。这取决于：

• 设备重量

• 悬挂位置

• 悬挂点数

• 负载分布

• 桁架方向

• 屋顶雨棚状况

• 道碴和锚固

• 地面条件

• 环境暴露

• 最终结构配置

客户在生产前应提供设备清单和建议的悬挂位置。有关这些因素的一般信息可在我们的 模块化舞台和桁架系统负载分析指南中找到.

户外使用和风注意事项

PVC顶篷增加了受风面积。因此，结构对于室外项目的适用性不仅仅取决于桁架尺寸。

该项目应考虑：

• 当地设计风况

• 开放或部分封闭的侧面

• 顶篷安装和拆卸程序

• 地面承载状况

• 镇流器数量

• 锚栓类型

• 周围建筑物及地形

• 活动持续时间

• 天气监测

• 紧急情况和疏散程序

Dragon Stage可以根据产品和制造经验推荐实用的配置。我们可以提供可用的产品尺寸、材料信息、制造图、装配图和产品负载信息。

免费服务不包括特定地点的风力分析、当地工程审批、PE 印章、许可文件和签署的结构计算。如果需要这些，客户应聘请具有适当许可的当地工程师。

重要范围澄清

标准产品清单描述了屋架结构及其主要安装部件。

除非报价单中另有说明，否则不包括以下内容：

• 舞台平台

• 舞台楼梯及护栏

• 照明灯具

• LED屏

• 线阵列扬声器

• 电气设备

• 电机或电机控制器

• 镇流器块

• 地锚

• 现场安装人工

• 当地许可证

• 特定场地的结构工程

如果项目需要集成舞台、屋顶、照明、LED 或声音支持解决方案，请索取完整的详细报价。

产品特定常见问题解答

这个10x6x4米的弧形屋架包括舞台平台吗？

目前的组件清单包括弧形屋顶桁架、四个塔组件、手动葫芦、支腿、连接组件和 PVC 顶篷。它没有列出舞台平台。

可根据所需的平台尺寸、高度、负载、楼梯和护栏单独报价 兼容的 模块化舞台或快速舞台系统。

屋顶可以悬挂多少照明、LED 或音响设备？

没有仅基于 10x6x4m 整体尺寸的单一允许设备重量。

允许的负载取决于悬挂位置、吊点数量、负载分布、桁架方向和完整的系统配置。请提供设备清单和悬挂布局，以便审核相应的标准产品信息和配置。

安装过程中使用四台 2 吨手动葫芦。它们的单独额定值并不是已完工屋顶的负载能力。

这个弧形屋架能承受多大的风？

在未评估完整安装的情况下，不应表述通用风速。风响应取决于 PVC 顶篷、开放式或封闭式侧面、压载物、锚固、地面条件、周围地形和当地要求。

Dragon Stage可以提供基于体验的产品和配置建议。我们不提供免费的特定地点风力计算、PE 印章、许可证批准或签署的结构计算报告。

赛事运营商应建立天气监测和冠层管理程序，并在需要时获得当地工程验证。
