20mx40x9m超大模块化铝制地面支撑桁架结构（9m高）

5 0 评价
大型20m宽、40m深、9m高的地面支撑桁架系统。专为大面积的最大索具能力而设计。非常适合大型节日、大型展览厅和需要广泛开销覆盖的专业电影/电视制作场所。
原价： ￥ 307628
状态：

  • Dragonstage

包装重量：6980kg

包装体积：56cbm

物品
规格（平方桁架） 数量

长度 主管（mm） 尺寸（毫米）
20.00 m光束（前线） 3组 3.00 m 50×3.0 CS500×600 18pcs
2.00 m 50×3.0 CS500×600 3pcs
1.00 m 50×3.0 CS500×600 0pcs
40.00 m 梁（侧） 2套 3.00 m 50×3.0 CS500×600 24pcs
2.00 m 50×3.0 CS500×600 0pcs
1.00 m 50×3.0 CS500×600 8pcs
8.00 m支柱 10套 3.00 m 50×3.0 CS389×389 20pcs
2.00 m 50×3.0 CS389×389 10pcs
1.00 m 50×3.0 CS389×389 0pcs
梁立方体 6个面孔 CS500×600 错误的
框架塔 钉袖块 10pcs
钢基米 10pcs
顶部米 10pcs
手动提升，BA05 2ton 10pcs
SPIGOT铰链部分，高度1M 10pcs
纤维吊带，BA04,2吨3m 10pcs
长距离的 40pcs
物品
规格（平方桁架） 数量

长度 主管（mm） 尺寸（毫米）
屋顶支柱 3组 2.00 m 50×3.0 CS389×389 3pcs
40.00 m 顶梁 1套 3.00 m 50×3.0 CS389×389 12％
2.00 m 50×3.0 CS389×389 0pcs
1.00 m 50×3.0 CS389×389 4pcs
10.20 m斜梁 10套 3.00 m 50×3.0 CS389×389 20pcs
2.00 m 50×3.0 CS389×389 10pcs
2.20 m 50×3.0 CS389×389 10pcs
10.20 m梯子桁架 32套 3.00 m 50×3.0 CL40,389*50 64％
2.00 m 50×3.0 CL40,389*50 32％
2.20 m 50×3.0 CL40,389*50 32％
屋顶组件 4 屋顶康纳4种方法，用于屋顶梁桁架 CS389×389 2个
5 屋顶康纳5种方法，用于屋顶梁桁架 CS389×389 1pcs
1 将板与夹具连接 CS389×389 3pcs

单夹 64％

双夹具 20pcs

屋顶冠层材料：PVC，蓝色或定制。 1027.36 1pcs

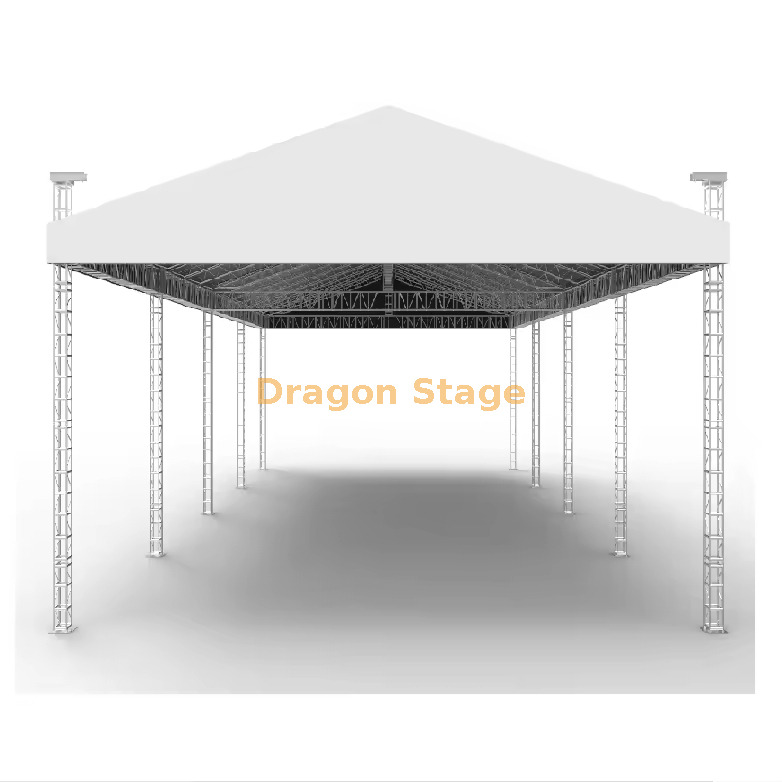

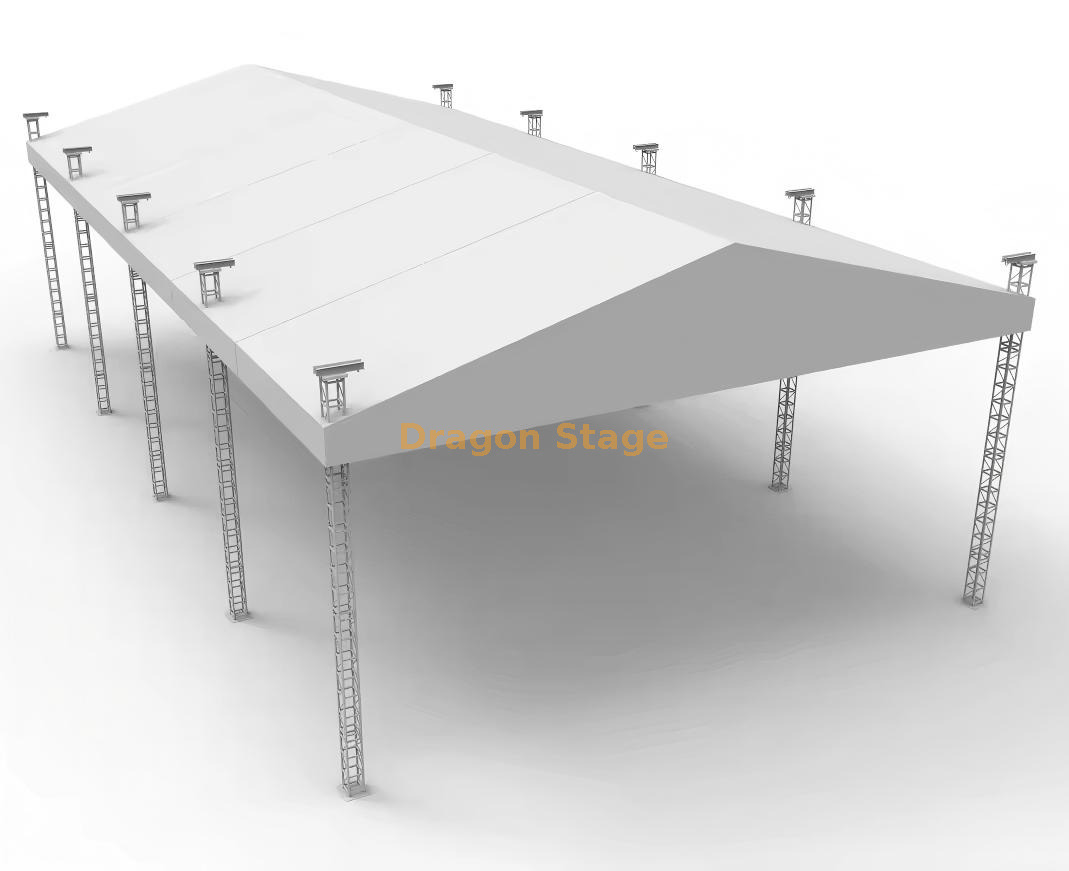

20mx40x9m 超大模块化铝制地面支撑桁架结构 (2) 20mx40x9m 超大模块化铝制地面支撑桁架结构 (3)

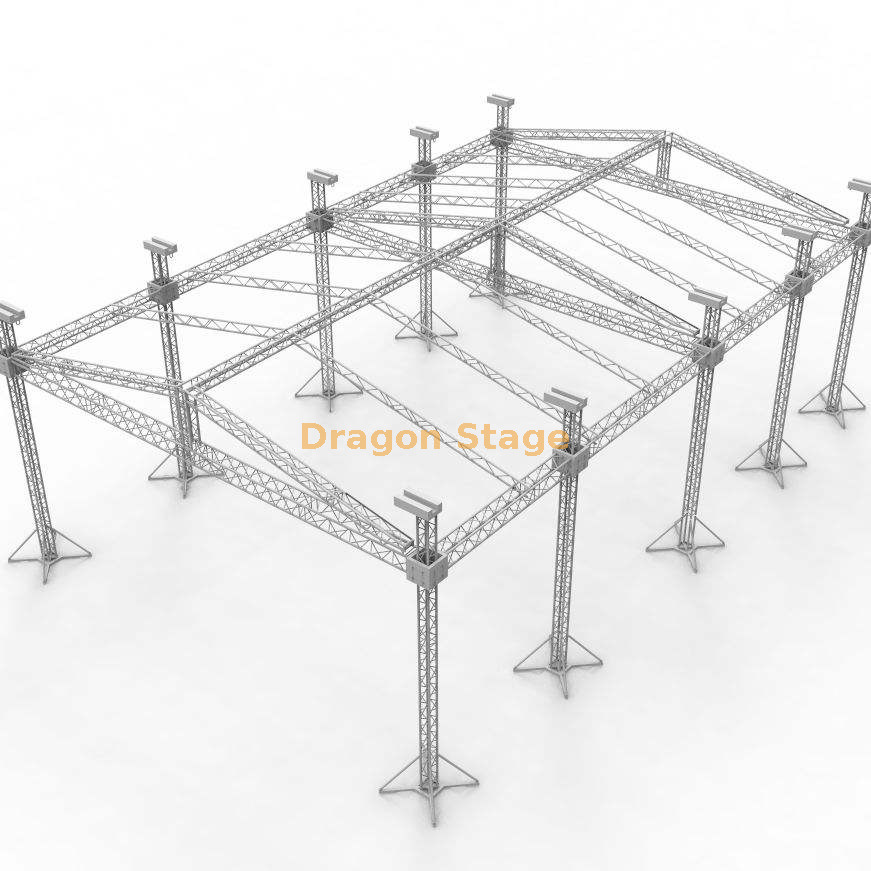

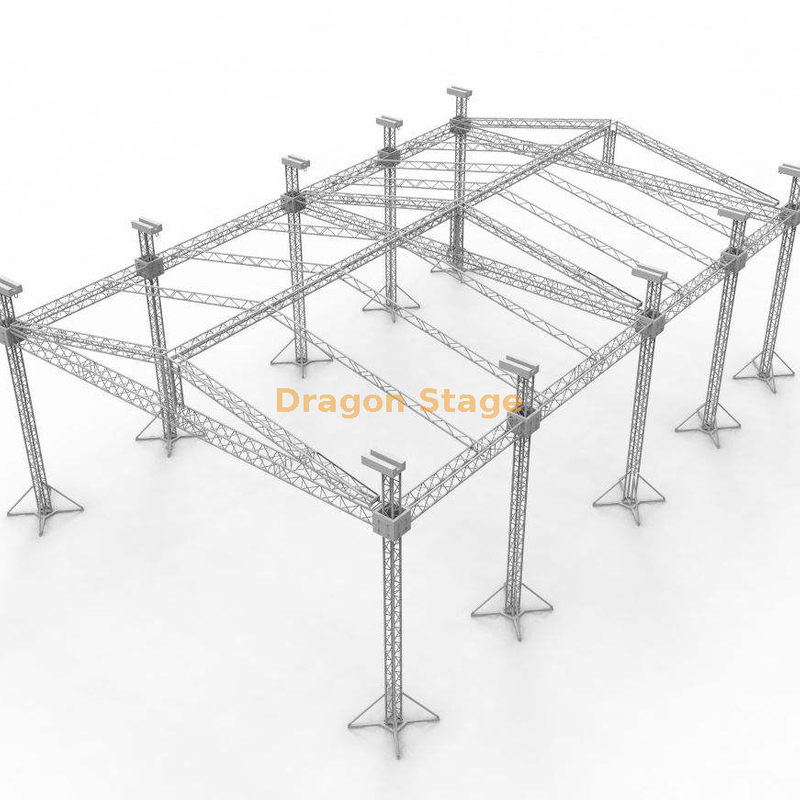

这种坚固的 超大模块化铝制地面支撑桁架结构 是需要在广阔区域内进行广泛、高负载高架索具能力的活动的终极解决方案。其设计专为大规模生产而设计，其中稳定性、安全性和净高度至关重要。

  • 主要尺寸： 该系统提供了巨大的覆盖范围， 宽度为 20 米， 深度为 40 米， 净高高达 9 米，在主结构下方提供了一个大的无柱区域。

  • 高负载能力： 该结构采用密集的重型铝箱桁架网格和多个加固垂直柱，旨在支撑最重的负载，包括大型照明设备、广泛的音响系统（线阵列）和复杂的视频屏幕阵列。

  • 专业地面支撑： 该结构依赖于坚固的地面支撑和重型底板，无需在永久屋顶上安装复杂的悬挂索具，使其适用于室外和临时安装。

  • 优质材料： 由高强度、经过认证的 6061 铝合金 螺栓桁架制成，确保耐用性、结构完整性和耐腐蚀性，适合全天候活动使用。
