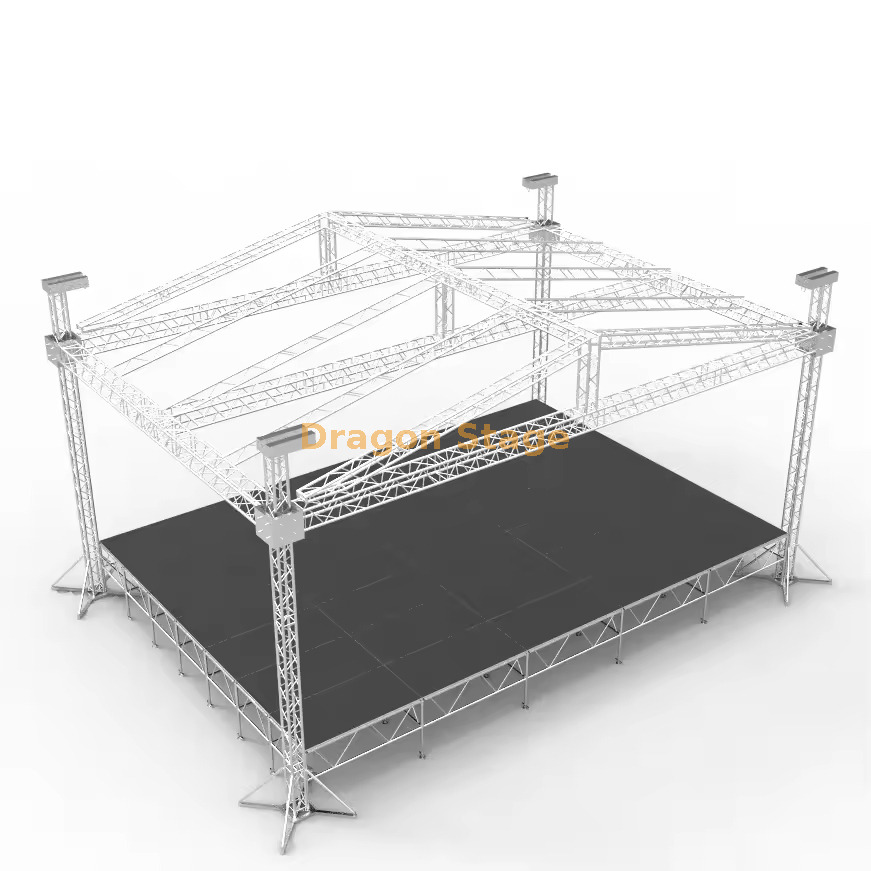

该全系统插口屋顶舞台为 20m宽×14m深×10m高的铝合金音乐会屋顶结构 ，采用黑色斜屋顶设计，专为需要专业索具和防风雨保护的户外音乐会、节日和大型活动舞台而设计。
这个 全系统的插口屋顶舞台 是一种大型户外音乐会结构，将铝桁架屋顶、模块化舞台和专业活动索具结合到一个集成解决方案中。
该系统的整体尺寸为 宽20米、深14米、高10米，提供了一个宽敞的有顶表演区域，适合音乐会、节日、巡演和大型公共活动。
结构采用 斜屋架设计，改善雨水排放和结构荷载分布，同时打造更专业的舞台外观。黑色屋顶配置还增强了灯光和舞台制作环境的视觉呈现。
整个系统采用 重型铝制插口桁架构建，该桁架在活动行业中因其以下优点而得到广泛认可：
快速模块化组装
结构稳定性高
优异的承载性能
高效的运输和安装
您可以在以下位置探索相关系统：
与较小的活动屋顶不同，这个完整的系统集成了：
主屋架结构
舞台平台系统
地面支撑塔
照明和 LED 系统的安装位置
户外天气防护
这使得它适合完整的音乐会和巡回演出。
包装重量：3200kg
包装量：35cbm
物品 | 规格（平方桁架） | 数量 | ||||||
长度 | 主管（mm） | 尺寸（毫米） | ||||||
20.00 m光束（前线） | 3组 | 3.00 m | 50×3.0 | CS500×600 | 18pcs | |||
2.00 m | 50×3.0 | CS500×600 | 3pcs | |||||
1.00 m | 50×3.0 | CS500×600 | 0pcs | |||||
14.00 m梁（侧） | 2套 | 3.00 m | 50×3.0 | CS500×600 | 8pcs | |||
2.00 m | 50×3.0 | CS500×600 | 2个 | |||||
1.00 m | 50×3.0 | CS500×600 | 0pcs | |||||
9.00 m支柱 | 4组 | 3.00 m | 50×3.0 | CS389×389 | 12％ | |||
2.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
1.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
梁立方体 | 6个面孔 | CS500×600 | 2个 | |||||
框架塔 | 钉袖块 | 4pcs | ||||||
钢基米 | 4pcs | |||||||
顶部米 | 4pcs | |||||||
手动提升，BA05 2ton | 4pcs | |||||||
SPIGOT铰链部分，高度1M | 4pcs | |||||||
纤维吊带，BA04,2吨3m | 4pcs | |||||||
长距离的 | 16pcs | |||||||
物品 | 规格（平方桁架） | 数量 | ||||||
长度 | 主管（mm） | 尺寸（毫米） | ||||||
屋顶支柱 | 3组 | 2.00 m | 50×3.0 | CS389×389 | 3pcs | |||
14.00 m顶梁 | 1套 | 3.00 m | 50×3.0 | CS389×389 | 4pcs | |||
2.00 m | 50×3.0 | CS389×389 | 1pcs | |||||
1.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
10.20 m斜梁 | 4组 | 3.00 m | 50×3.0 | CS389×389 | 8pcs | |||
2.00 m | 50×3.0 | CS389×389 | 4pcs | |||||
2.20 m | 50×3.0 | CS389×389 | 4pcs | |||||
10.20 m梯子桁架 | 12套 | 3.00 m | 50×3.0 | CL40,389*50 | 24pcs | |||
2.00 m | 50×3.0 | CL40,389*50 | 12％ | |||||
2.20 m | 50×3.0 | CL40,389*50 | 12％ | |||||
屋顶组件 | 4 | 屋顶康纳4种方法，用于屋顶梁桁架 | CS389×389 | 2个 | ||||
5 | 屋顶康纳5种方法，用于屋顶梁桁架 | CS389×389 | 1pcs | |||||
1 | 将板与夹具连接 | CS389×389 | 3pcs | |||||
单夹 | 24pcs | |||||||
双夹具 | 8pcs | |||||||
屋顶冠层材料：PVC，蓝色或定制。 | 434.56 | 1pcs | ||||||
大跨度屋顶舞台需要超出标准活动桁架的先进结构工程考虑。
该系统是根据以下原则设计的：
关键的工程因素包括：
屋顶恒载和分布式负载控制
户外作业的抗风能力
塔架稳定性和支撑
动态灯光和音频负载
大跨度挠度管理
倾斜屋顶的几何形状提高了结构效率，同时降低了户外活动期间积水的风险。
这不仅仅是一个屋顶桁架。
它是一个完整的活动基础设施系统，集成了：
屋架工程
演出舞台
灯光支持
户外活动建筑
这为专业制作创建了统一的解决方案。
该结构使用模块化插口桁架连接用于：
安装更快
连接精度更高
更好的结构对齐
适合旅游的交通
了解更多信息：
20m × 14m 尺寸非常适合：
巡回音乐会
户外节日
城市活动
品牌激活
政府演出
体育娱乐活动
升高的屋顶高度允许专业照明和 LED 装备，同时保持观众的可见度。
该全系统屋顶舞台适用于：
户外音乐会
音乐节
巡回演出
临时活动阶段
公共娱乐活动
企业户外活动
大型展览演出
探索相关解决方案：
系统尺寸为 20m宽×14m深×10m高.
该结构采用重型模块化铝制插口桁架。
是的。它专为户外音乐会和节日演出而设计。
是的。模块化结构允许根据项目要求定制尺寸和配置。
