在模块化桁架工程中，讨论通常围绕跨度能力、载荷图表或材料等级展开。连接器通常仅在指定配置时才会提及。
然而，在实践中，结构行为很少由成员单独控制。决定性因素通常是节点如何组织力流，尤其是当几何形状变为三维时。
本文没有按类型对连接器进行分类，而是通过现实世界的结构场景对其进行检查。每个案例都强调了特定节点几何形状如何影响 290mm 桁架系统内的载荷传递、刚度分布和装配性能。
场景：
一个6m×6m的展位，高3m，主要是正交几何形状，屋顶荷载最小。
公共节点选择：

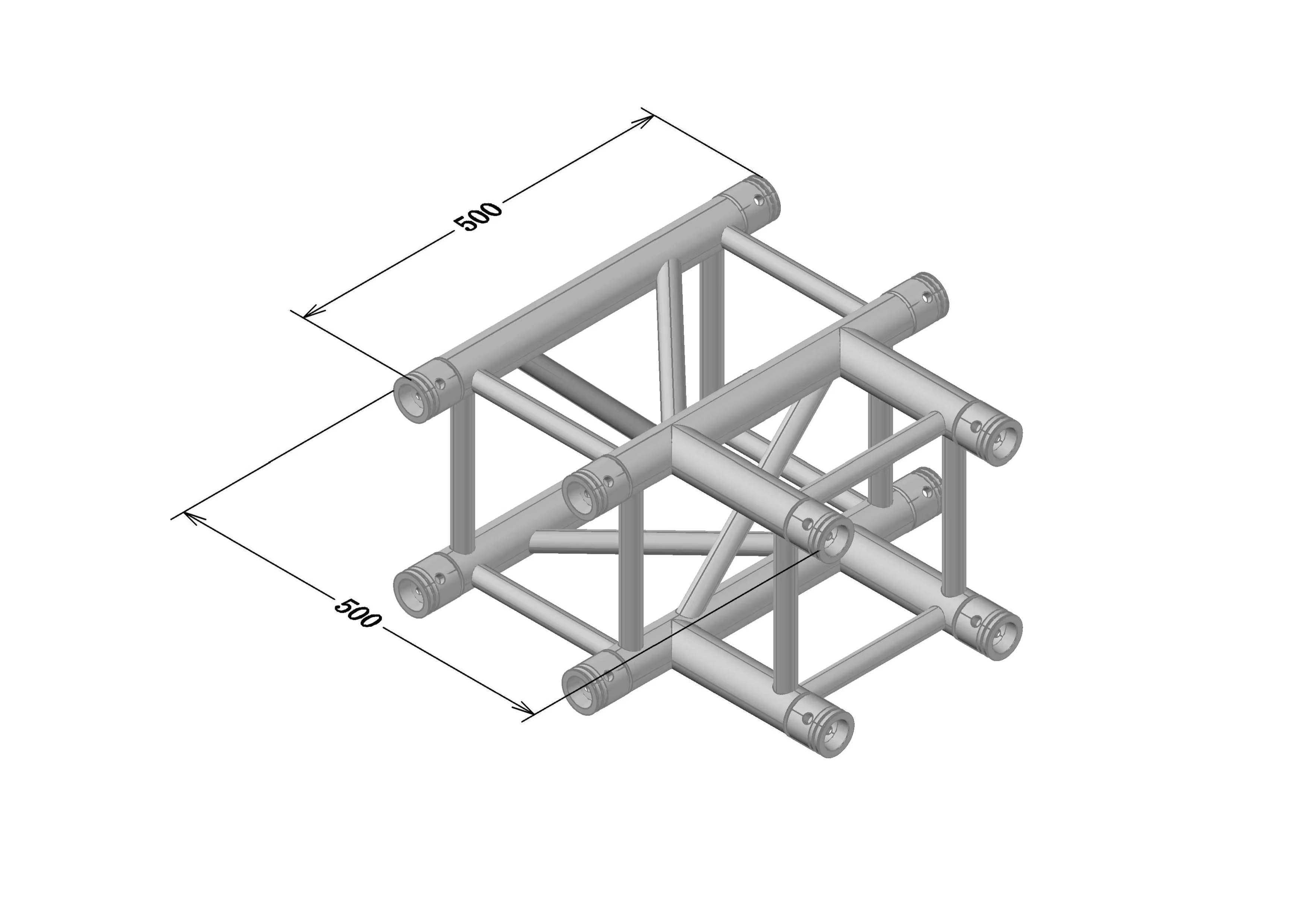

三向标准桁架角

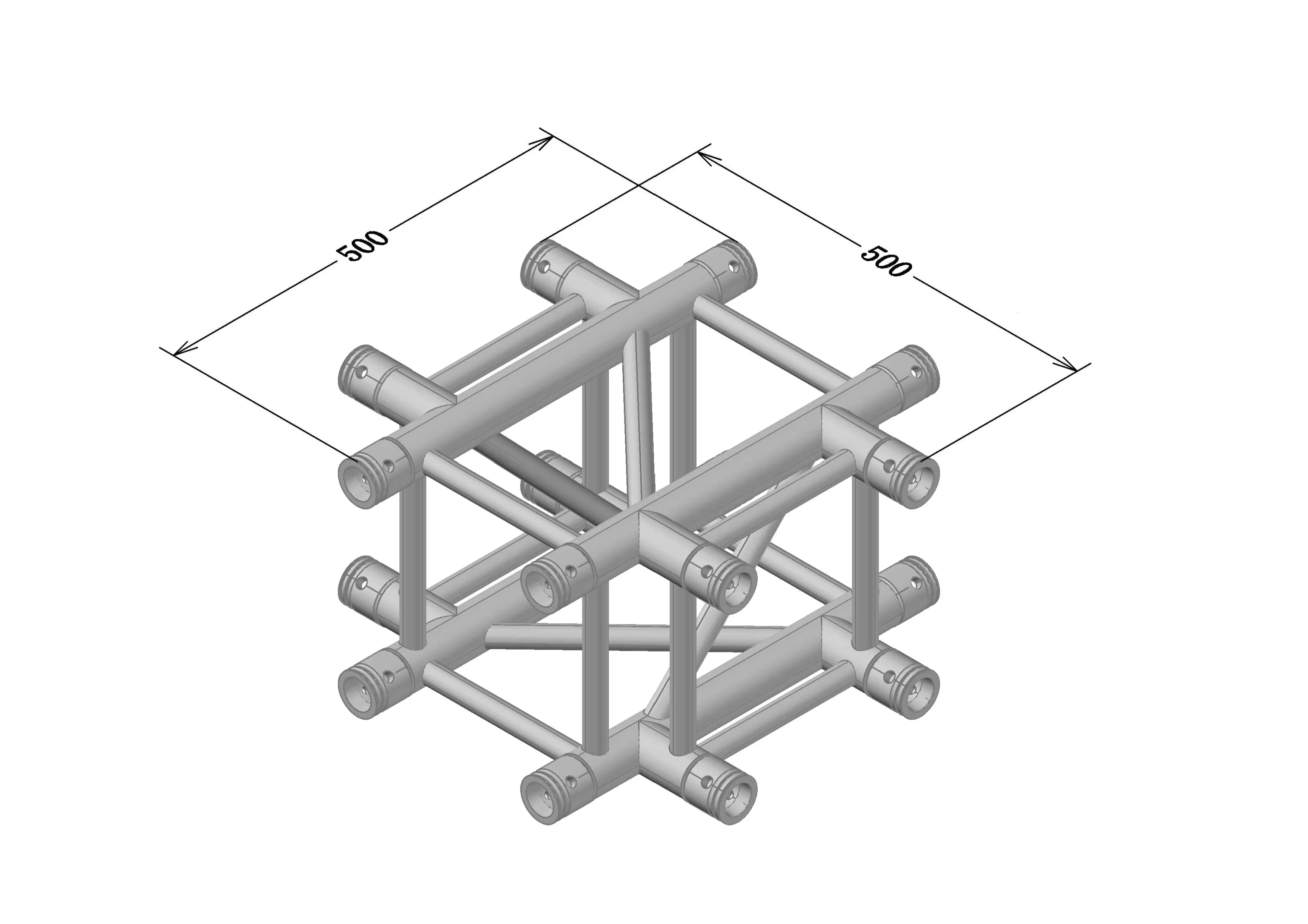

标准 4 向桁架角
在早期布局中，平面连接器足以定义周边和交叉网格结构。轴向力主要保持在垂直和水平面内。
然而，现场安装经常暴露出一个微妙的问题：横向载荷（人群压力、悬挂灯具）期间的扭转漂移。
为什么？
因为平面节点保持平面内连续性，但不会创建三维载荷循环。如果没有空间封闭，结构就表现为相互连接的框架而不是统一的体积。
工程调整：
引入有限的空间节点如：

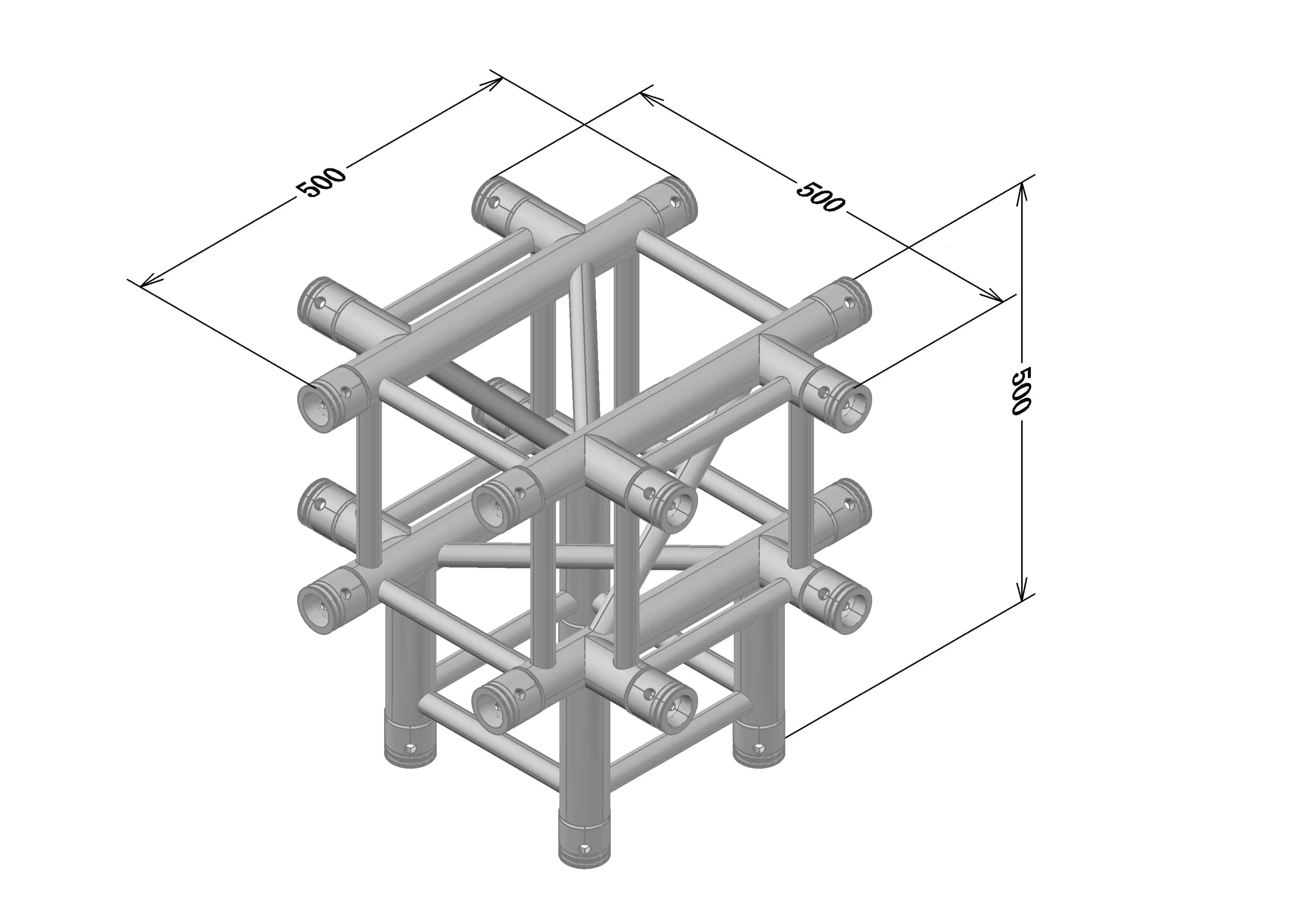

5 向标准桁架角

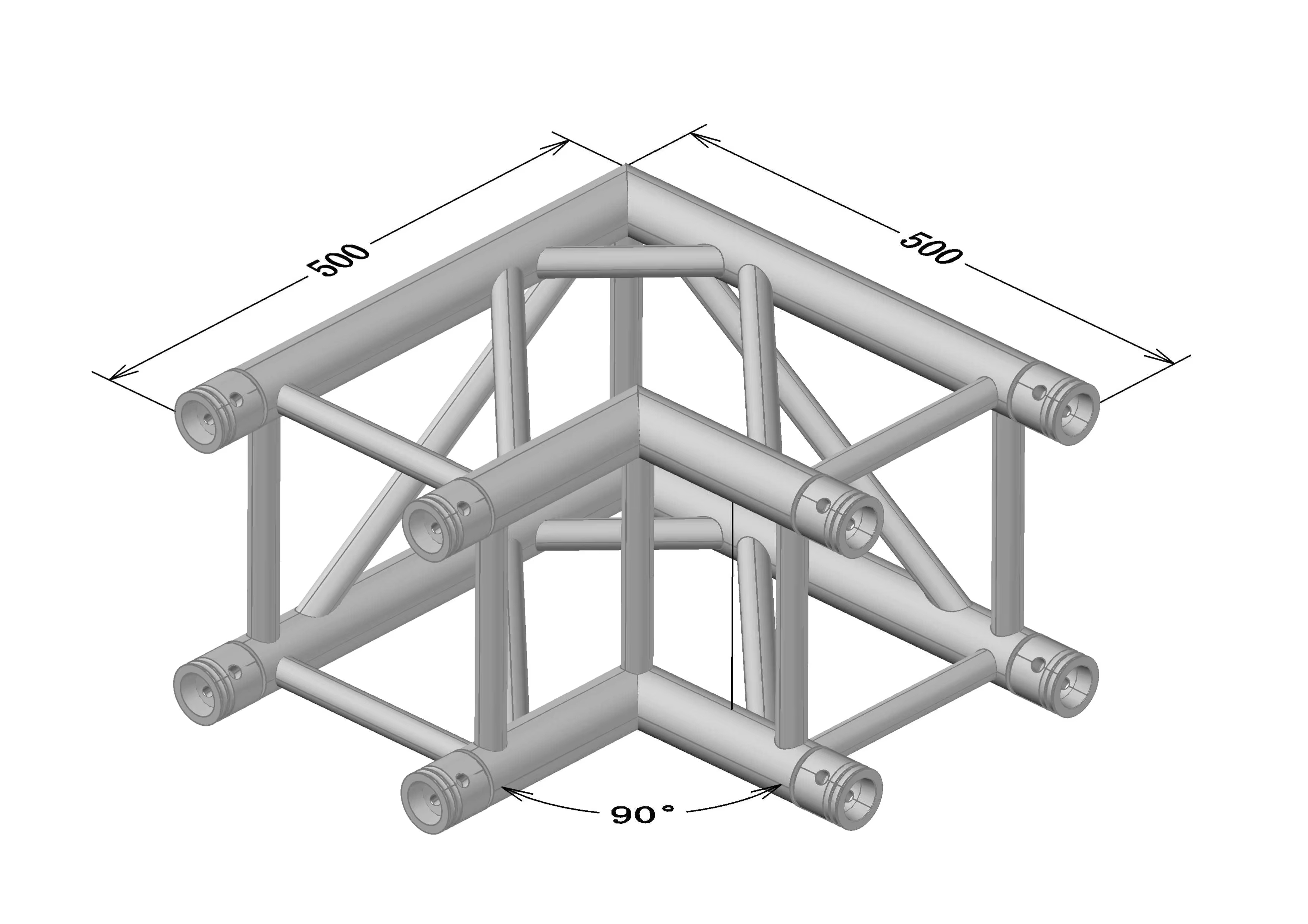

2路标准90度桁架角
上角将系统从平面网格转变为空间盒。与添加的连接器数量相比，扭转刚度不成比例地增加。
观察：
即使在看似简单的展位结构中，节点维度（而不是成员规模）通常决定稳定性。
场景：
舞台入口，水平桁架臂向前延伸以承载照明装置。
悬臂引入偏心载荷，在垂直塔和水平梁的连接处产生扭转。
关键节点位置：
上塔交叉路口
悬臂底座连接
在这些交叉点处仅使用标准 4 向平面节点通常会导致可见的旋转偏转。
结构干预：
将连接处替换为：

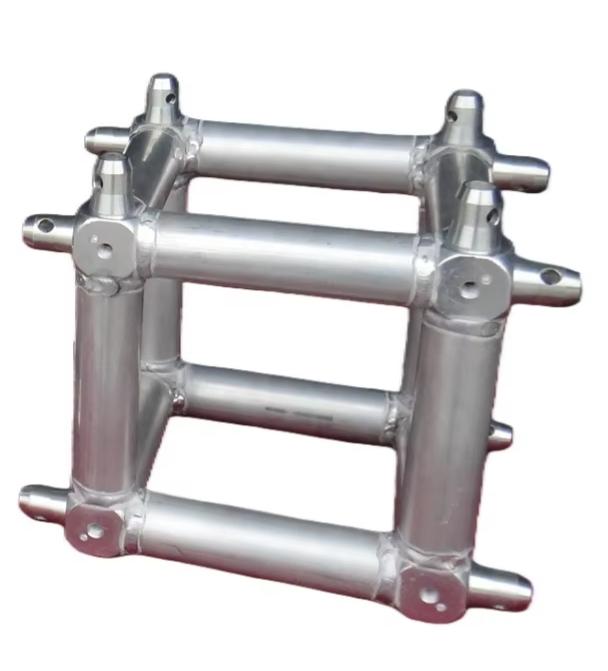

6面连接器
或至少：
5 向标准桁架角
允许轴向力沿多个空间轴重新分布。额外的定向接合将扭转需求转化为跨构件共享的轴向载荷。
现场洞察：
在悬臂系统中，连接器必须“吸收”旋转意图。如果节点几何形状不允许多轴力参与，则会在非预期位置发生弯曲。
场景：
一个室外活动屋顶，有两个对称的斜坡在山脊处相交。
重力载荷分解为沿倾斜构件的轴向压缩。在屋脊和屋檐区域，力矢量显着改变方向。
使用的主要连接器：

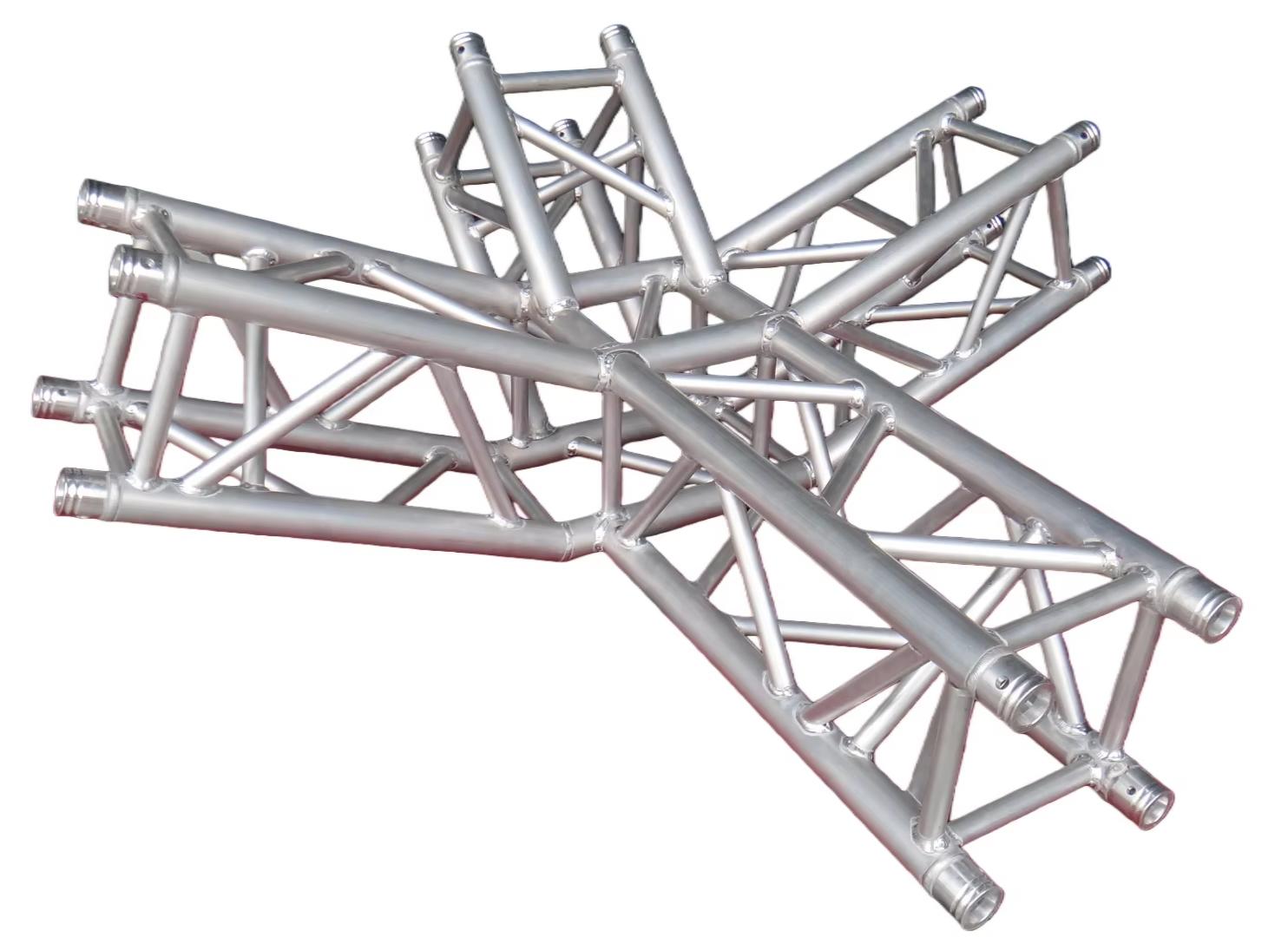

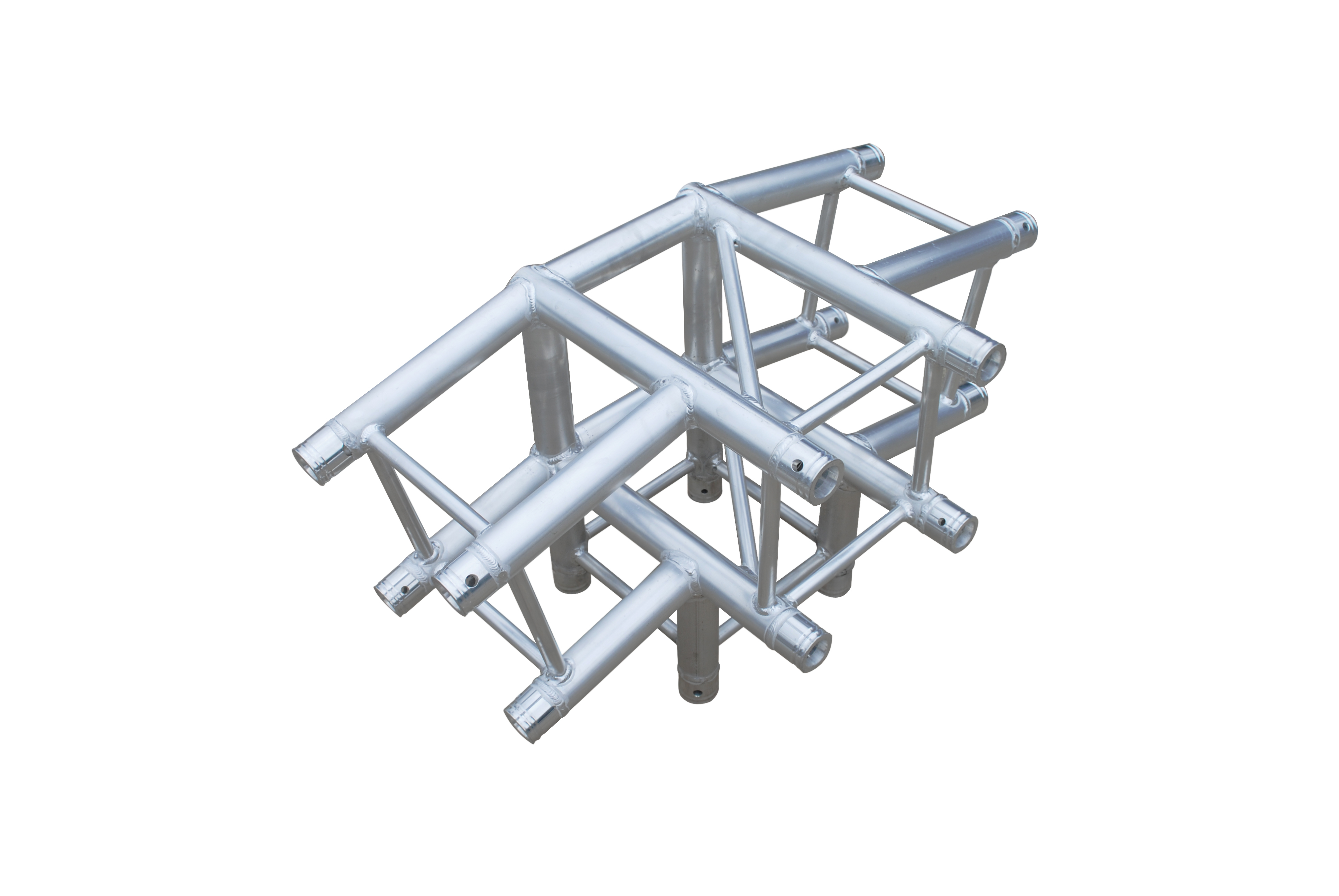

4 路定制屋顶桁架连接器（屋脊交叉点）

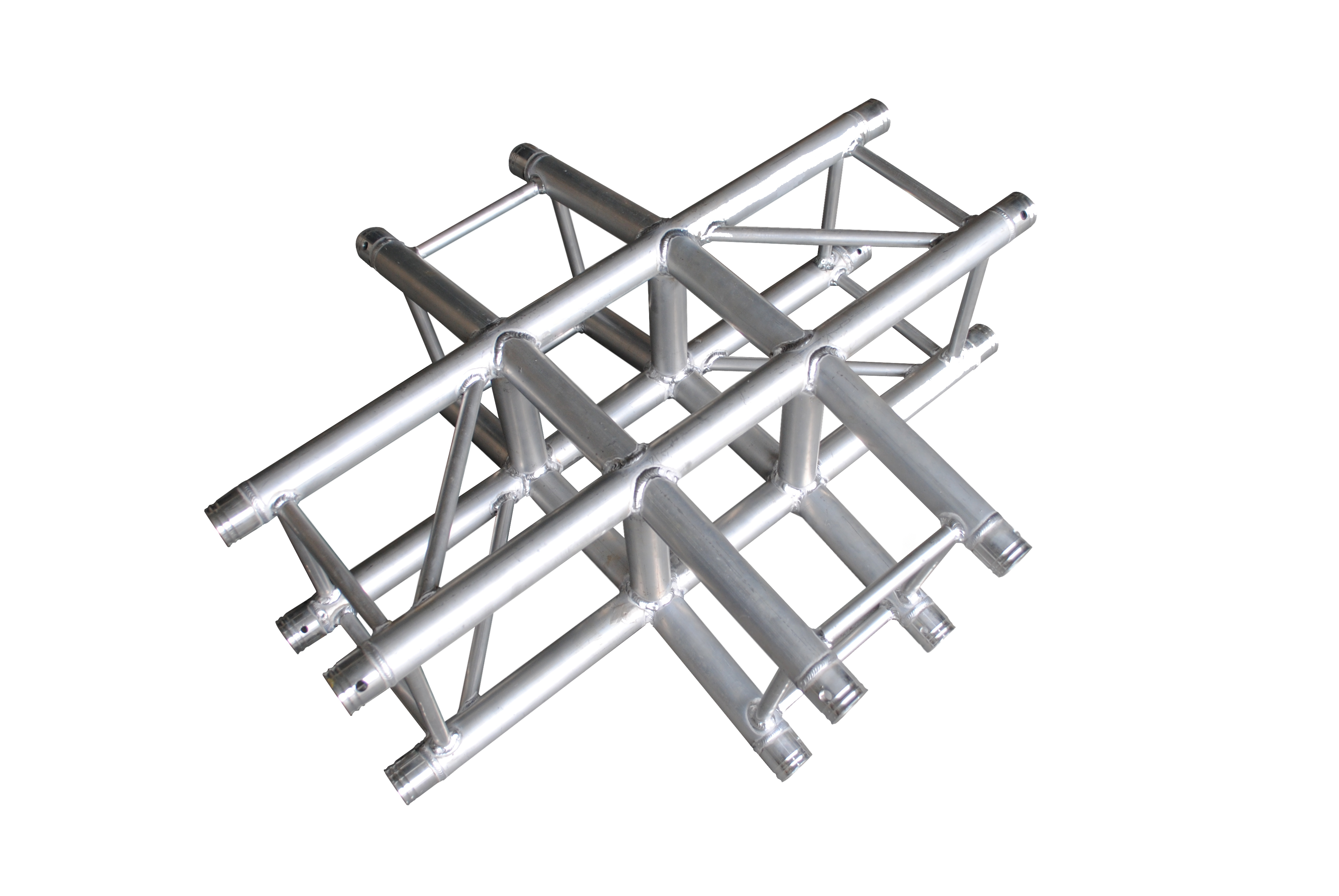

4 路屋顶桁架角

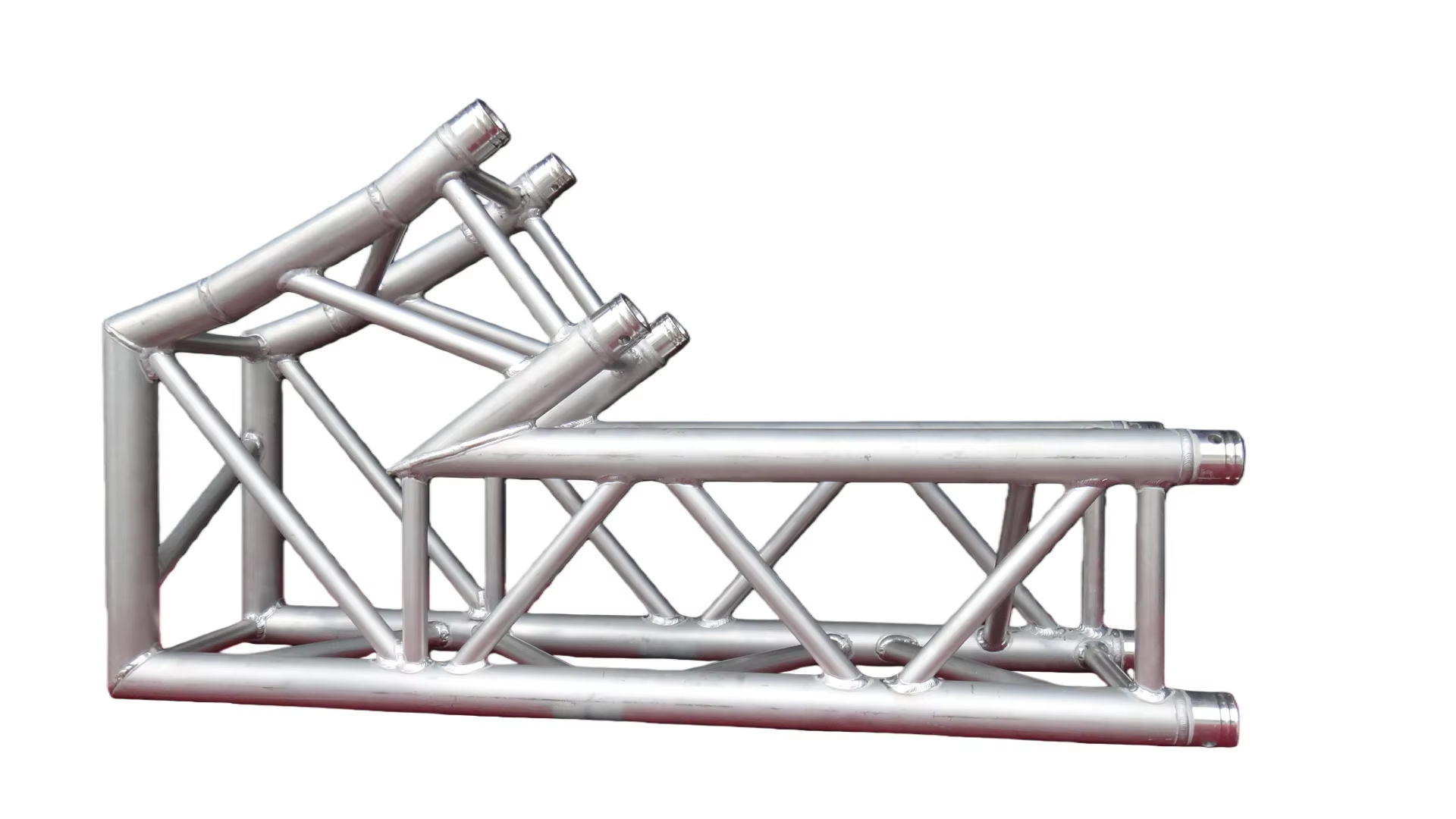

2 向定制倾斜屋顶角（斜坡过渡）

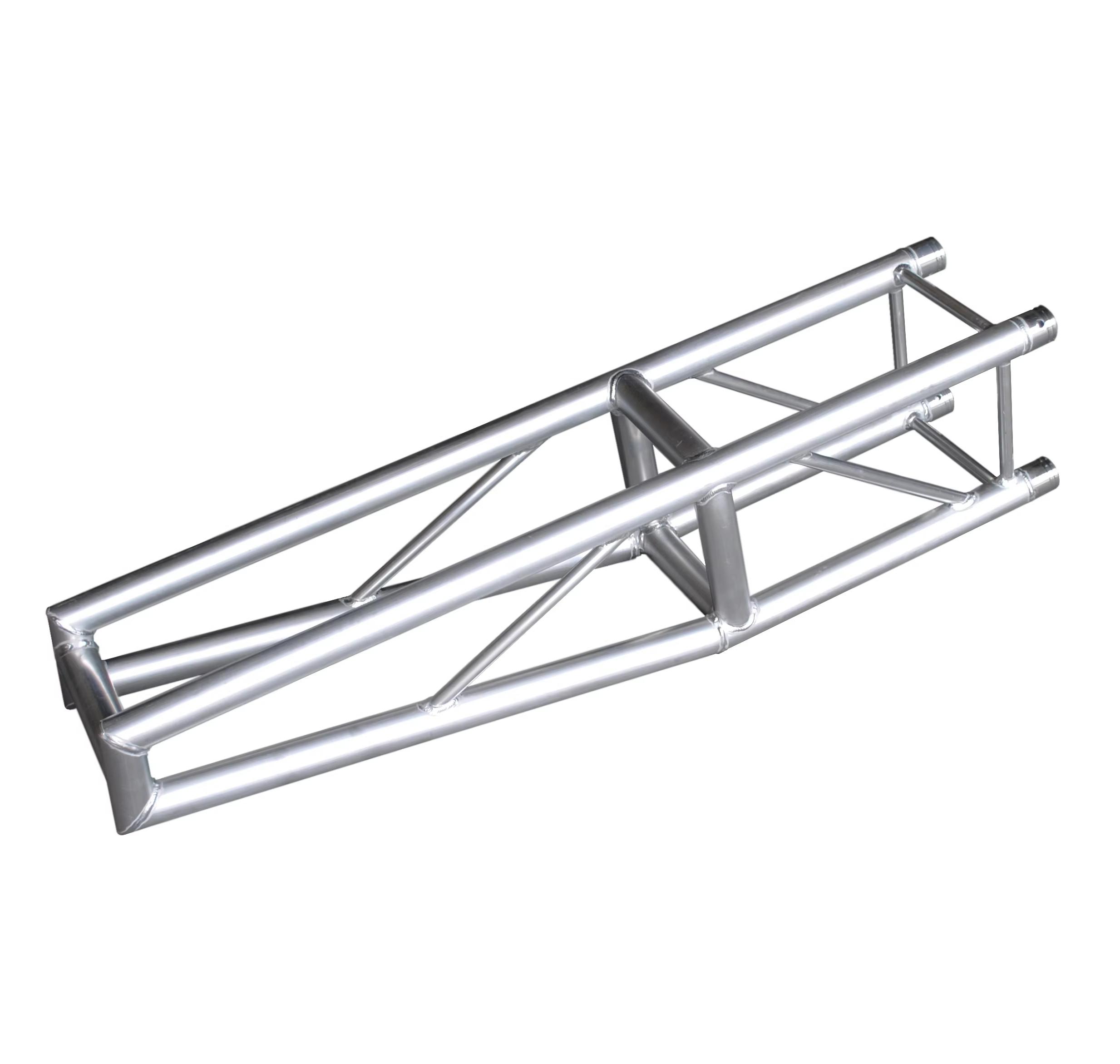

下斜平面桁架（下连接区）
山脊连接器必须平衡来自两个斜坡的相反轴向力。任何几何错位都会引起二次弯曲。
在较低的坡度交叉点，垂直反作用力会累积。在这里，保持水平支撑和倾斜平面之间的轴向对准在结构上至关重要。
不良设计中观察到的故障模式：
如果使用平面连接器而不是特定于屋顶的节点，则在界面处会发生力矩传递。随着时间的推移，可能会出现接头疲劳或螺栓松动。
工程原理：
斜面连接器的存在是为了在矢量变换过程中保持轴向完整性。它们不是审美上的变化；而是。它们可以防止几何过渡处的弯曲。
场景：
一座 9 米高的塔楼，中间平台支撑 LED 面板。
垂直压缩向底部增加。同时，风荷载引起横向剪切和扭转。
连接器策略：
上层：5 向标准桁架角
半山交叉路口：标准四向桁架转角
底座加固：6 面连接器
推理是分层的。
上层荷载较轻，空间连续性充足。
中层平面加固保持网格的一致性。
在压缩力和扭转需求汇聚的底部，六向连接器将力更均匀地分配到基础支撑上。
现场观察：
跨高度均匀的连接器分布通常会产生不均匀的刚度行为。通过选择连接器来设计刚度梯度可以产生更可预测的偏转模式。
场景：
具有 60° 和 120° 交叉点的自定义景观结构。
标准正交连接器无法使用。
应用连接器：

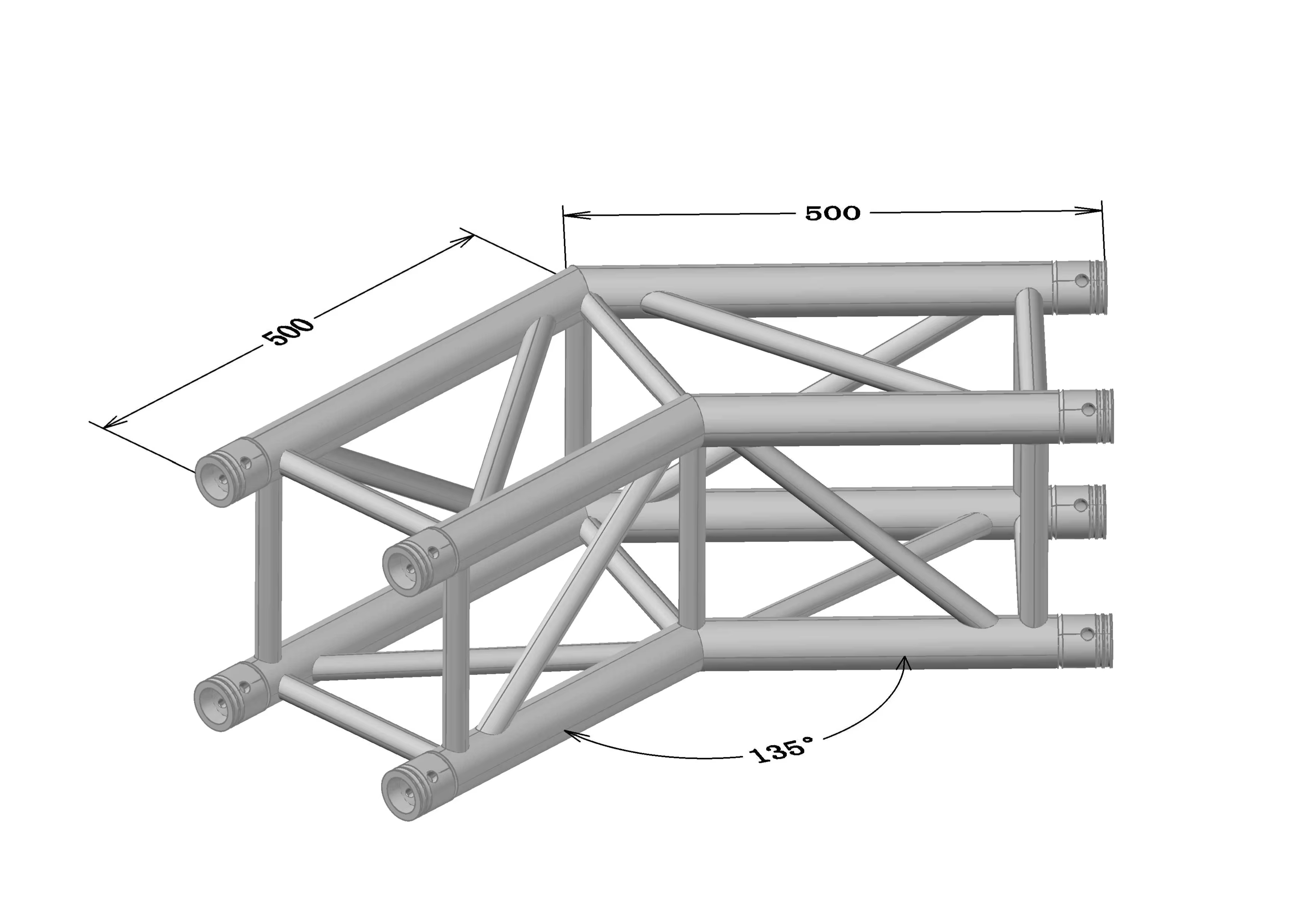

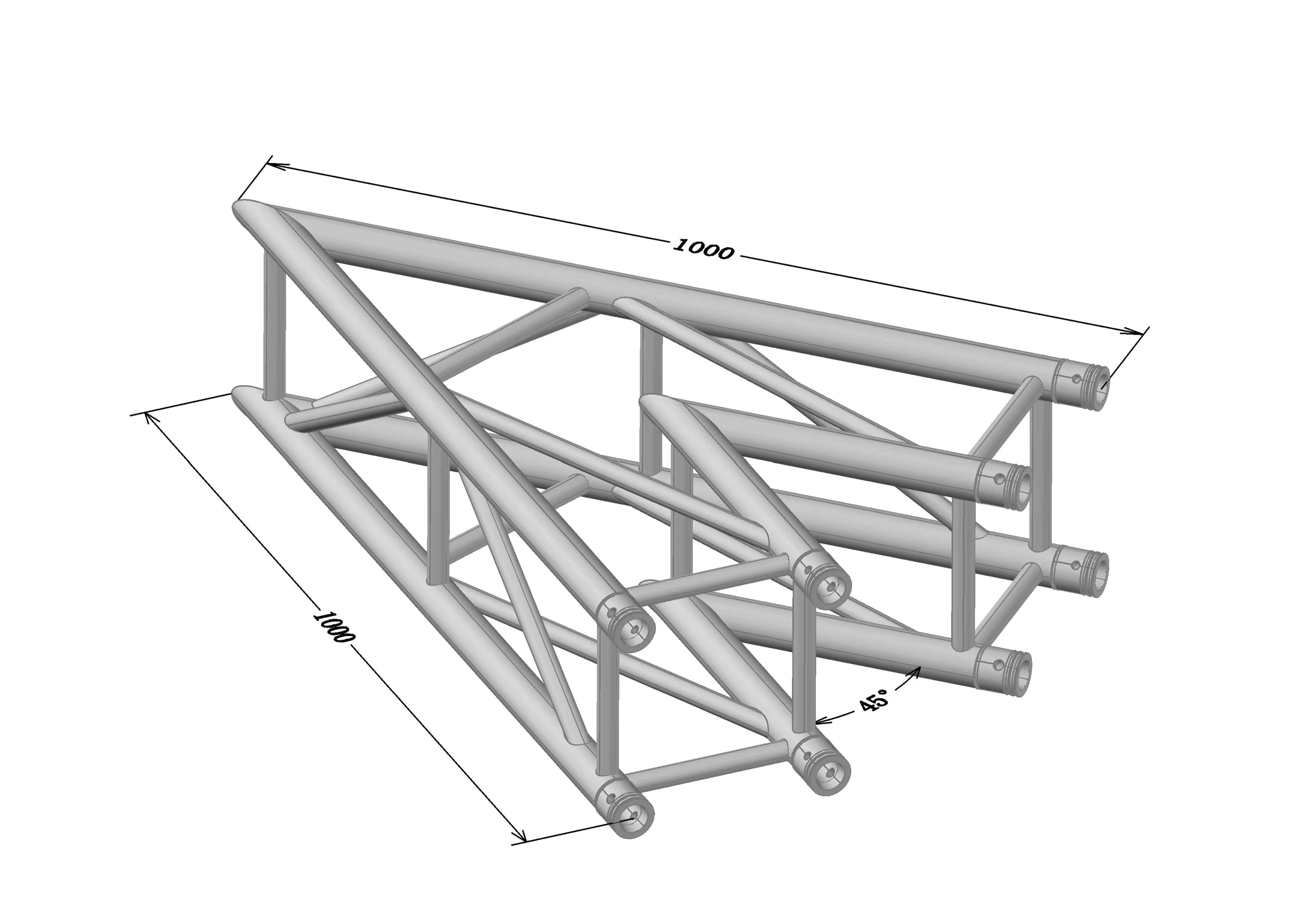

2路定制角桁架角
与标准节点不同，自定义角度连接器首先定义几何形状，然后定义力路径。
在这样的配置中：
轴向力不再对称
横向刚度随方向变化
动态载荷下扭转效应占主导地位
设计考虑：
应在战略点引入额外的支撑或空间节点（例如，5 路或6 面连接器），以补偿非直角引入的不对称性。
定制几何形状增加了视觉冲击力，但也增加了结构复杂性。
分析这些应用程序揭示了一致的模式：
从平面节点过渡到空间节点显着增强了扭转性能。
倾斜连接器直接影响力是保持轴向还是转化为弯曲。
塔或屋顶支撑的较低部分经历力集中；多向节点在这里表现最佳。
自定义角度会改变刚度分布。连接器的放置必须预见到这种重新分布。
290mm 桁架组件内：
成员容量通常足以满足中等跨度。
结构性漏洞通常源自节点配置。
策略性地使用 6 向连接器可以减少扭转漂移，而无需增加构件尺寸。
屋顶过渡应始终使用特定于几何形状的连接器。
在许多现场项目中，改进连接器逻辑比增加桁架截面具有更大的结构影响。
通过实际场景，我们可以明确一个原则：
连接器决定结构行为。
平面节点定义边界。
空间节点创造体积。
屋顶节点管理矢量变换。
自定义角度节点重新定义几何本身。
在模块化桁架工程中，结构智能嵌入在节点级别。了解何时以及为何部署每种连接器配置对于构建稳定、高效且可预测的 290mm 桁架系统至关重要。
桁架构件承受载荷。
连接器决定负载如何传输。
这种区别很微妙，但在结构上是决定性的。
