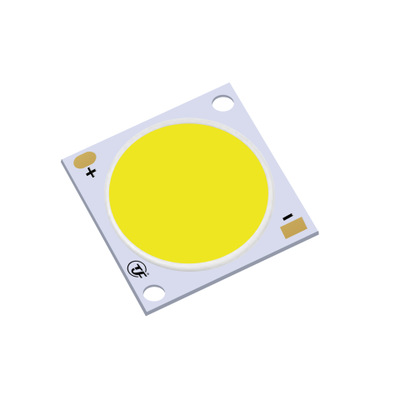

与传统SMD封装不同,COB封装LED是将单颗或多颗芯片直接封装在铝基板上,可以增强LED的散热性能。由于COB封装具有低热阻、低组装成本和优异的光均匀性等优点,在照明市场得到了广泛的应用。
COB光源使用注意事项
静电:
本产品对静电敏感,使用本产品时必须采取有效的防护措施。特别是静电产生的高压电流超过产品的最大额定值,可能会导致产品损坏,或者可能导致产品完全失效。客户在使用产品时,应采取安全措施,防止静电和浪涌。接地电阻小于或等于10欧姆。使用防静电腕带、防静电垫、防静电工作服和工作鞋、手套和防静电容器等都是防止静电和浪涌的有效措施。烙铁头应正确接地。
焊接:
使用烙铁进行手工焊接:建议使用20W以下的烙铁,烙铁温度必须保持不高于300℃,焊接时间不超过3秒。
回流焊:
(a) 建议按照左图温度曲线设置。
(B) 焊接完成且产品温度降至室温后,小心处理产品
打扫:
焊后必须按下列条件进行清理。
清洗剂:异丙醇或工业酒精(95°以上)
温度:30 秒升至 50°C 或 3 分钟升至 30°C 超声波清洗:高达 300W
其他事项:
任何时候都不要触摸胶体部分,以免产品表面不良甚至失效
了解更多关于 COB 技术、LED 照明和专业舞台灯光应用的信息:
什么是COB光源?
了解 COB(板上芯片)技术的基础知识、其结构、制造工艺和主要优势。
COB光源与LED的区别
将COB技术与传统LED封装方式进行比较,了解其不同的应用。
LED COB 灯与 LED PAR 洗光灯
了解在舞台照明和摄影中 COB 灯具何时比 PAR 洗光灯更受青睐。
为什么 PAR 灯不再像以前那样使用大量 LED 灯珠
了解 LED 芯片技术的改进如何减少现代灯具中对大型 LED 阵列的需求。
LED灯为什么会闪烁?
了解常见的 LED 性能问题,包括闪烁、驱动器质量和功率稳定性。
COB LED 包含外露的半导体芯片,可能会因静电放电 (ESD) 而损坏。正确的接地和防静电保护有助于防止搬运和组装过程中发生永久性损坏。
不可以。避免触摸 COB LED 的荧光粉或硅胶表面,因为指纹、灰尘或机械压力可能会降低光学性能或缩短产品的使用寿命。
尽管COB技术提供了出色的热性能,但足够的散热仍然至关重要。正确设计的散热器有助于保持亮度、颜色稳定性和长期可靠性。
可以,但手动焊接应遵循制造商建议的温度和时间限制,以避免 LED 封装过热或损坏基板。
COB LED 的主要优点包括发光效率高、光输出均匀、设计紧凑、散热出色、显色性高,非常适合专业照明应用。
